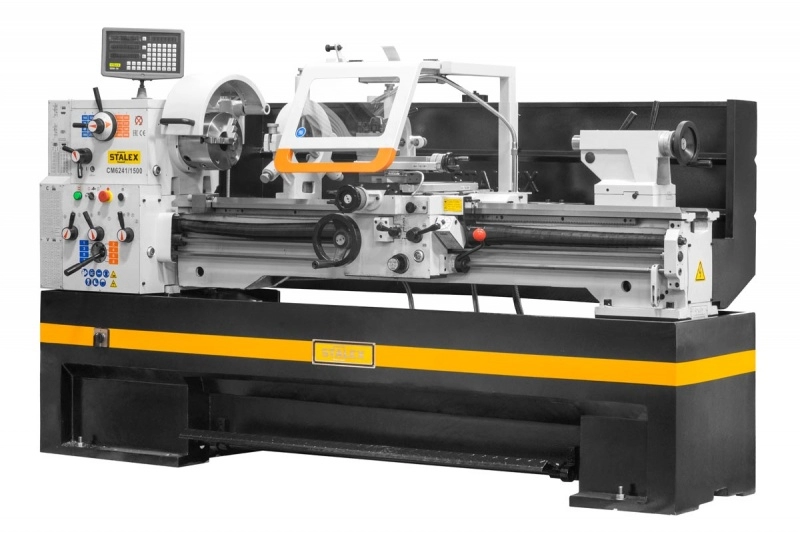

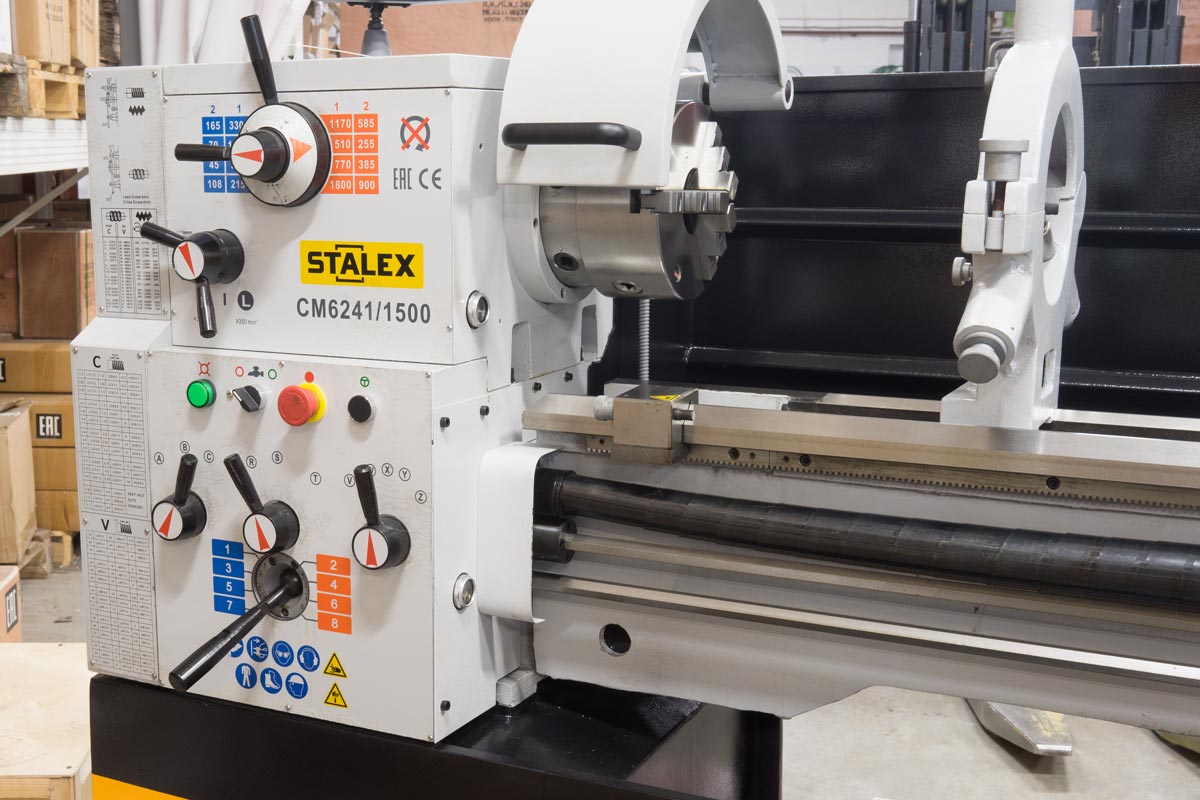

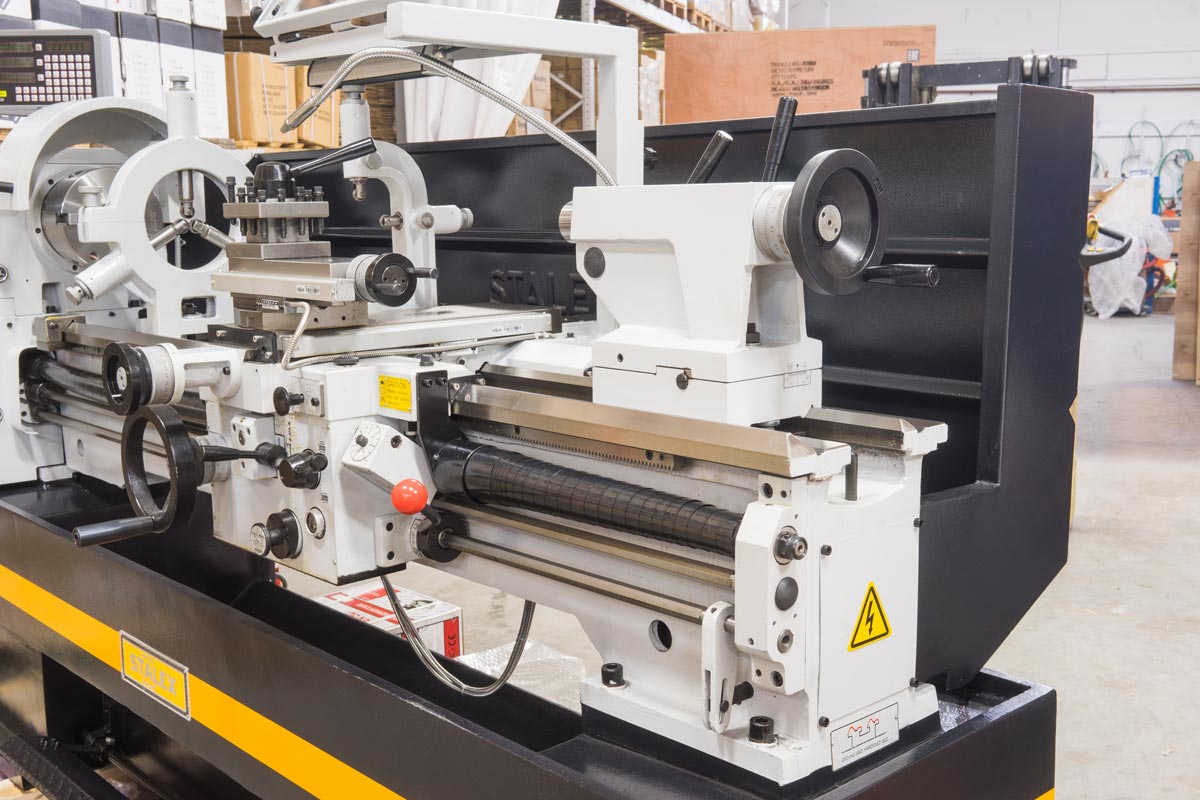

Токарно-винторезный станок STALEX CM6241/1500
Артикул: CM6241/1500
Категория: Токарно-винторезные станки
Гарантия: 12 месяцев
Наличие уточняйте
Гарантия лучшей цены
Персональное предложение
-
Описание
• Автоматическая продольная и поперечная подача

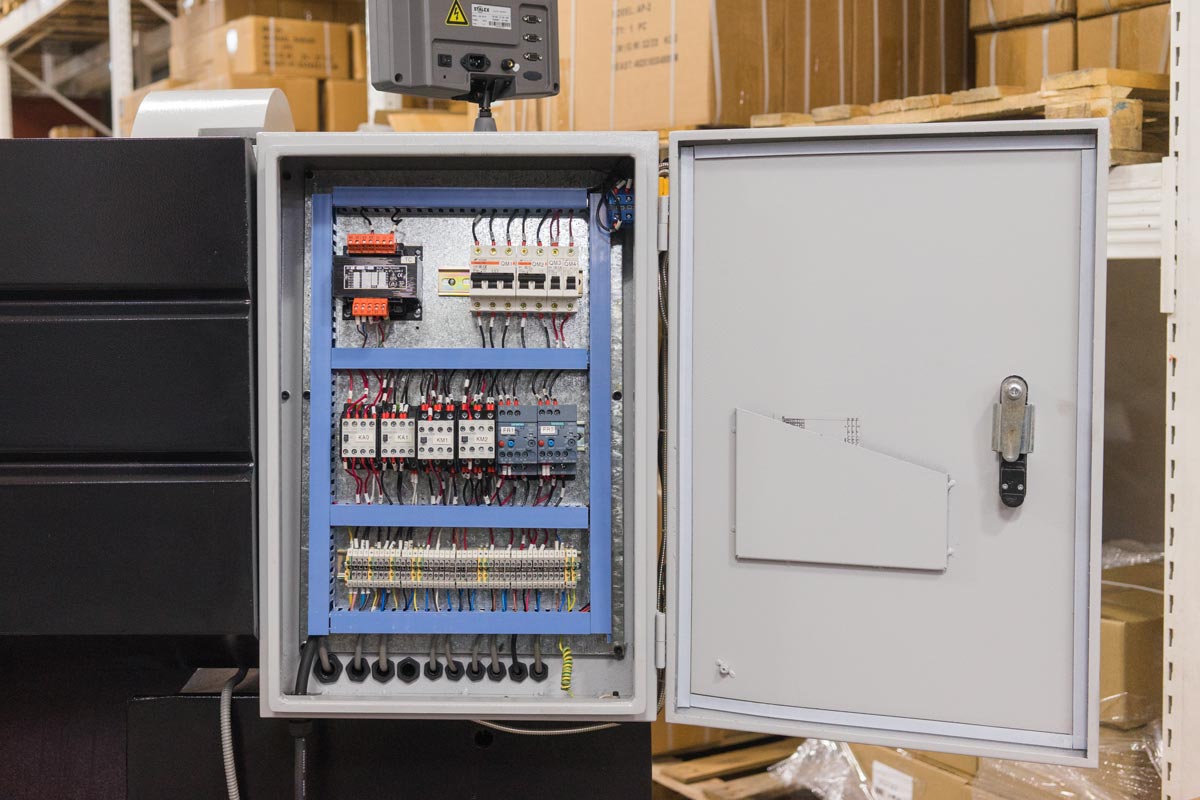

• Электрокомпоненты Siemens

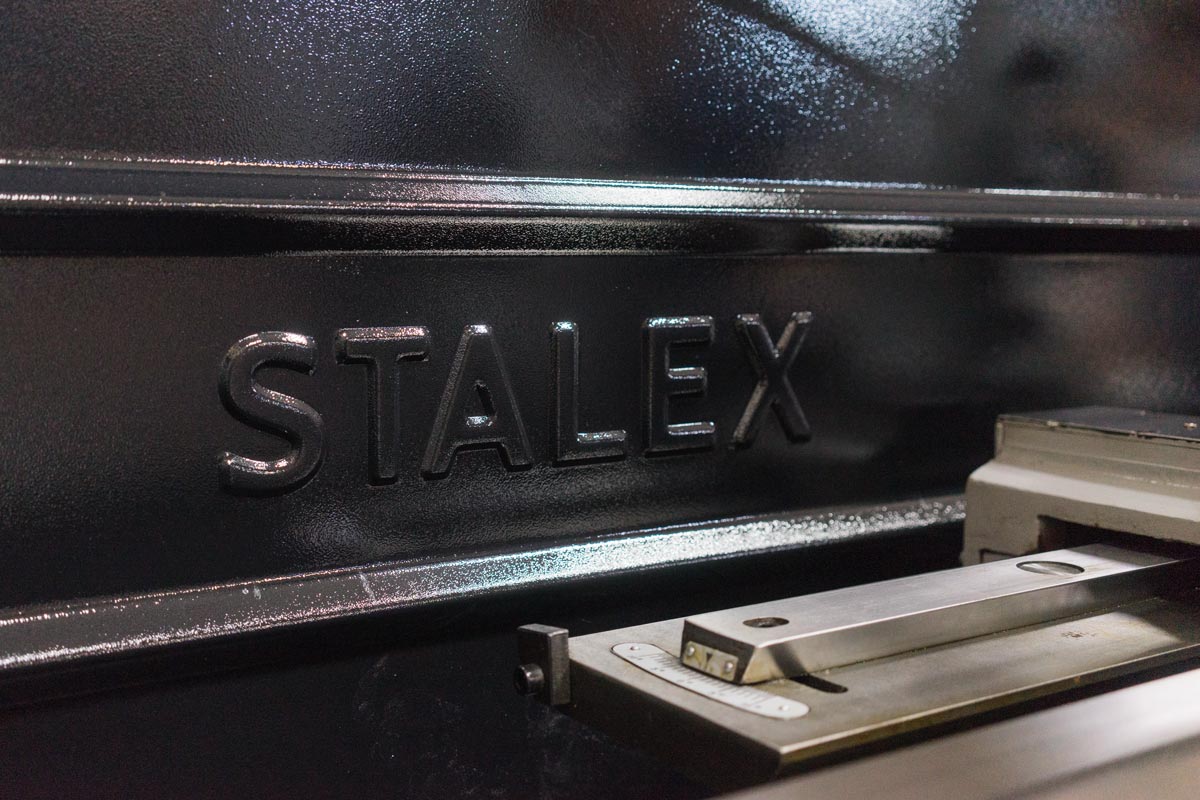

• Массивная конструкция станины из высококачественного чугуна, а также шлифованные направляющие гарантирует работу без вибрации.
• Автоподача по двум осям X/Y.

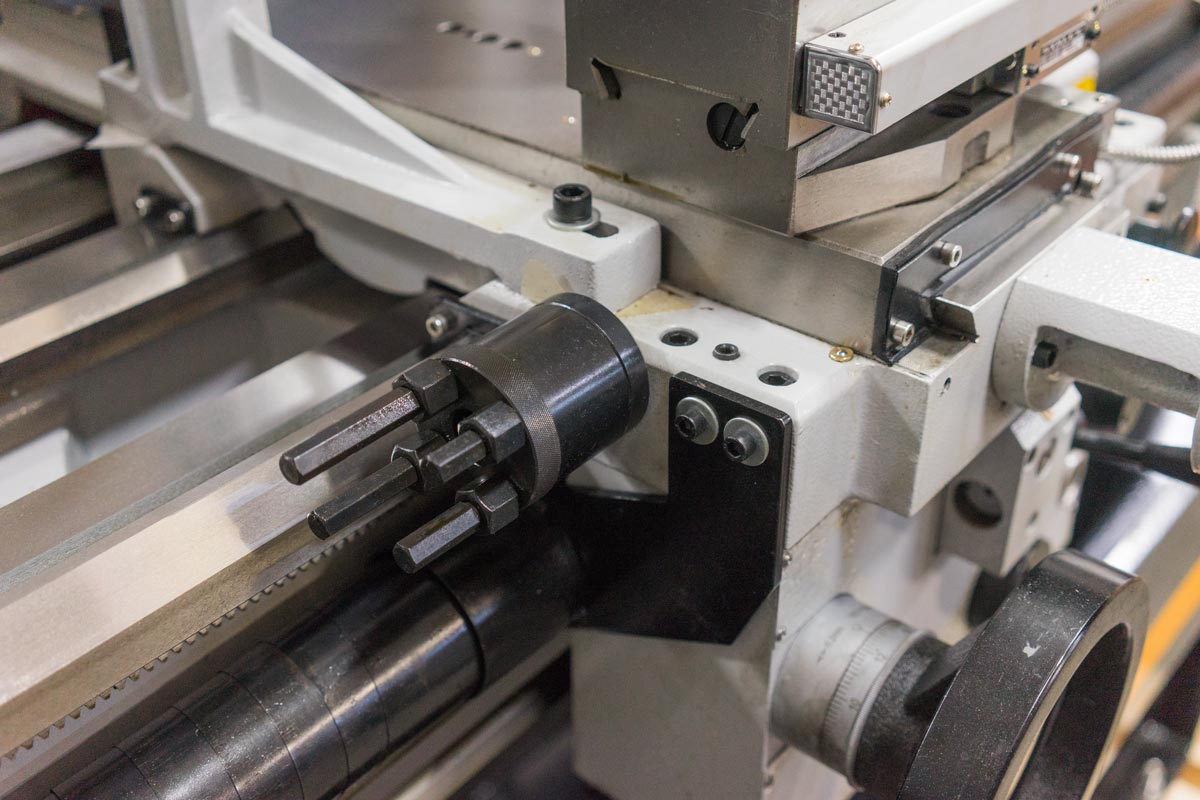

• Установлена защита патрона, защита инструмента, защита ходового винта
• Погрешность соосности шпинделя менее 0. 009 мм
• Погрешность биения токарного патрона менее 0. 05 мм

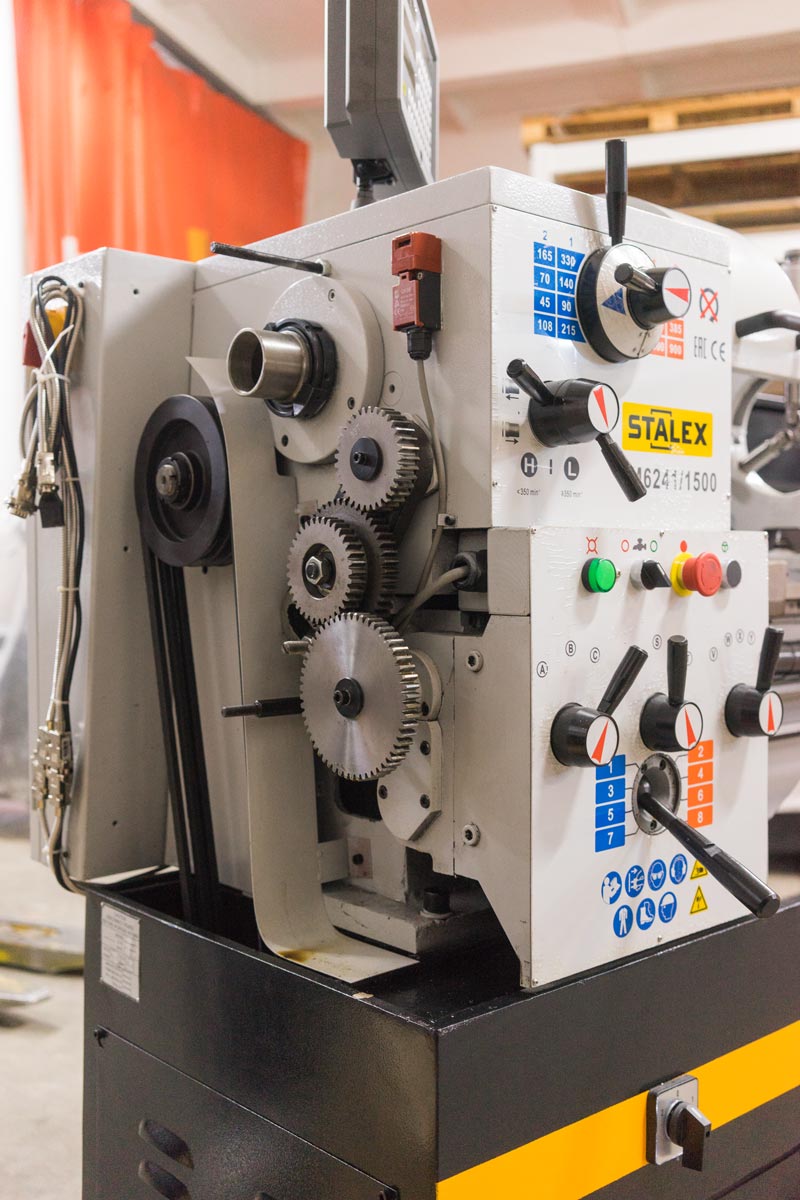

• Шестерни гитары для автоподачи и нарезания резьбы металлические (закаленные)
• Мощный 2-х ступенчатый двигатель рассчитан на продолжительную работу
• Шпиндель изготовлен с высокой точностью.
• Изготовлен в соответствии с европейскими стандартами. - Тех. характеристики
Модель
CM6241/1500
Диаметр обработки над станиной, мм
410
Диаметр обработки над суппортом, мм
255
Длина выемки (ГАП), мм
190
Высота центров, мм
205
Расстояние между центрами, мм
1500
Ширина станины, мм
250
Диаметр обработки над выемкой (ГАП), мм
580
Диаметр отверстия шпинделя, мм
52
Диапазон частот вращения
16
Частота вращения шпинделя, об/мин
45—1800
Предел продольных рабочих подач, мм/об
0.05—1,7
Предел поперечных рабочих подач, мм/об
0.025—0.85
Метрическая резьба,39
0,2-14 мм
Дюймовая резьба,45
2-72 TPI
Диаметральная резьба,21
8-44 DP
Модульная резьба,18
0,3-3,5 MP
Торец шпинделя
D1-6
Внутренний конус шпинделя
MT6
Перемещение поперечного суппорта, мм
210
Сечение резцов, мм
20х20
Перемещение малого продольного суппорта, мм
140
Мощность главного привода, кВт
3,0/4,5

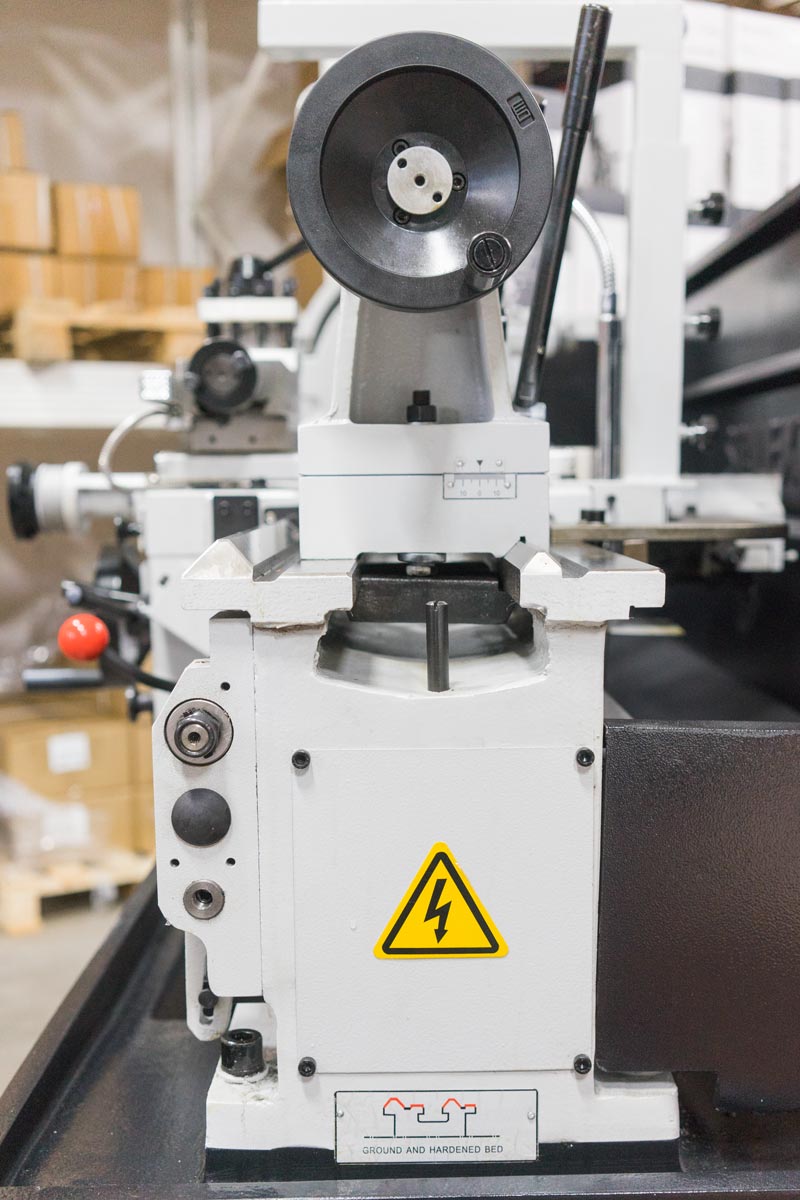

Диаметр пиноли задней бабки, мм
50

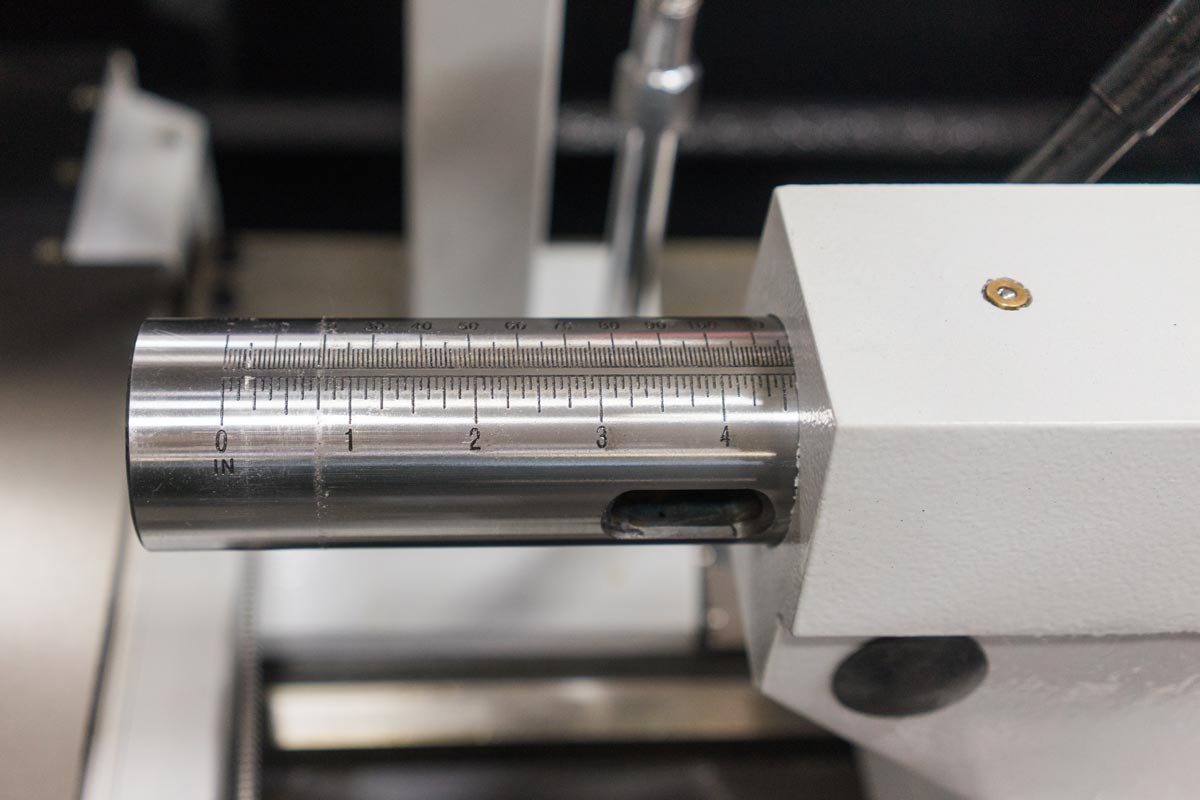

Ход пиноли задней бабки, мм
120
Конус пиноли задней бабки
MT4

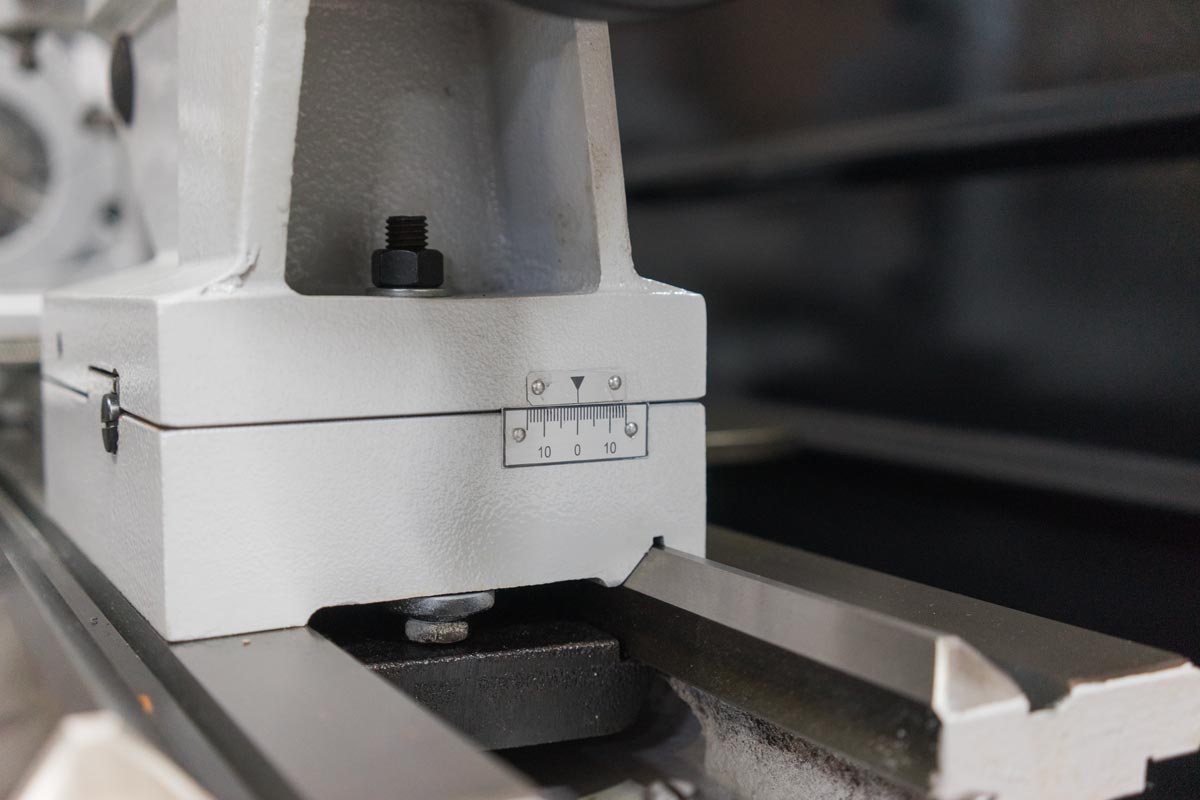

Смещение задней бабки, мм
±13
Мощность насоса охлаждения, кВт
0,1
Масса станка (нетто/брутто), кг
1340/1565
Габариты станка, мм
2440×850×1320
Габариты упаковки, мм
2560х900х1650
- Комплектация

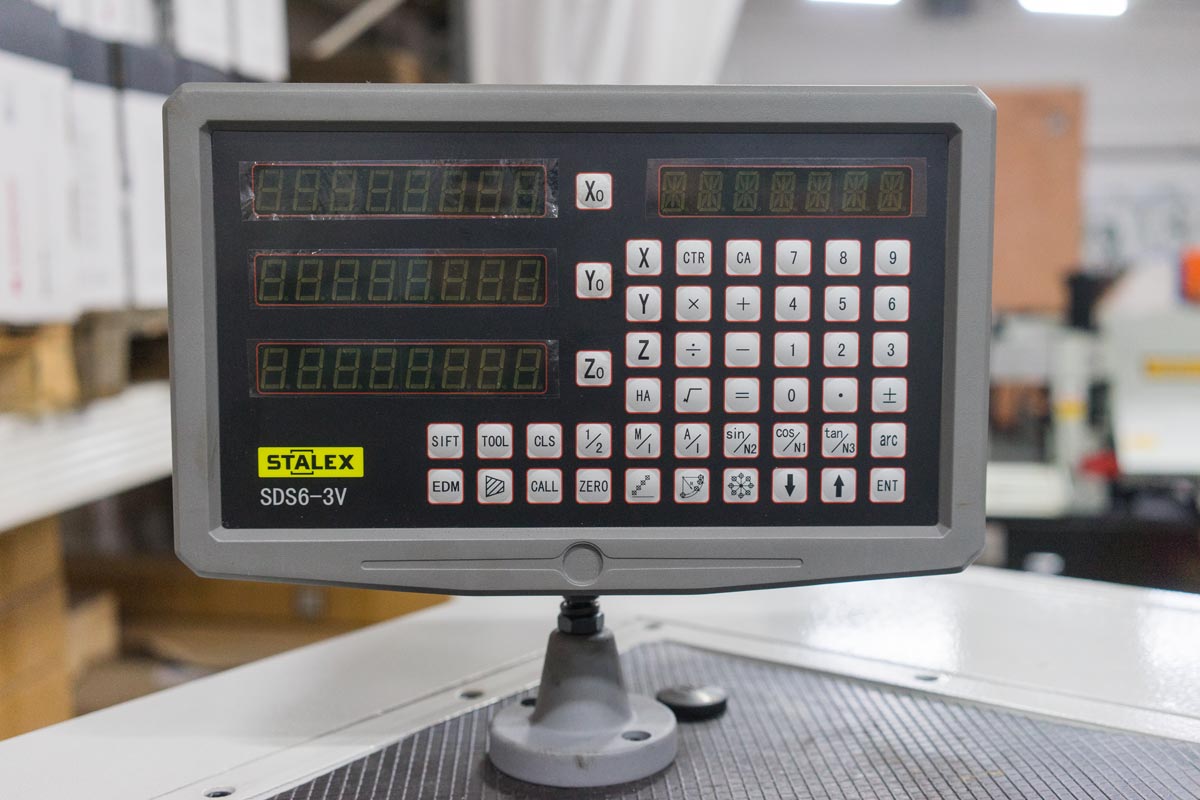

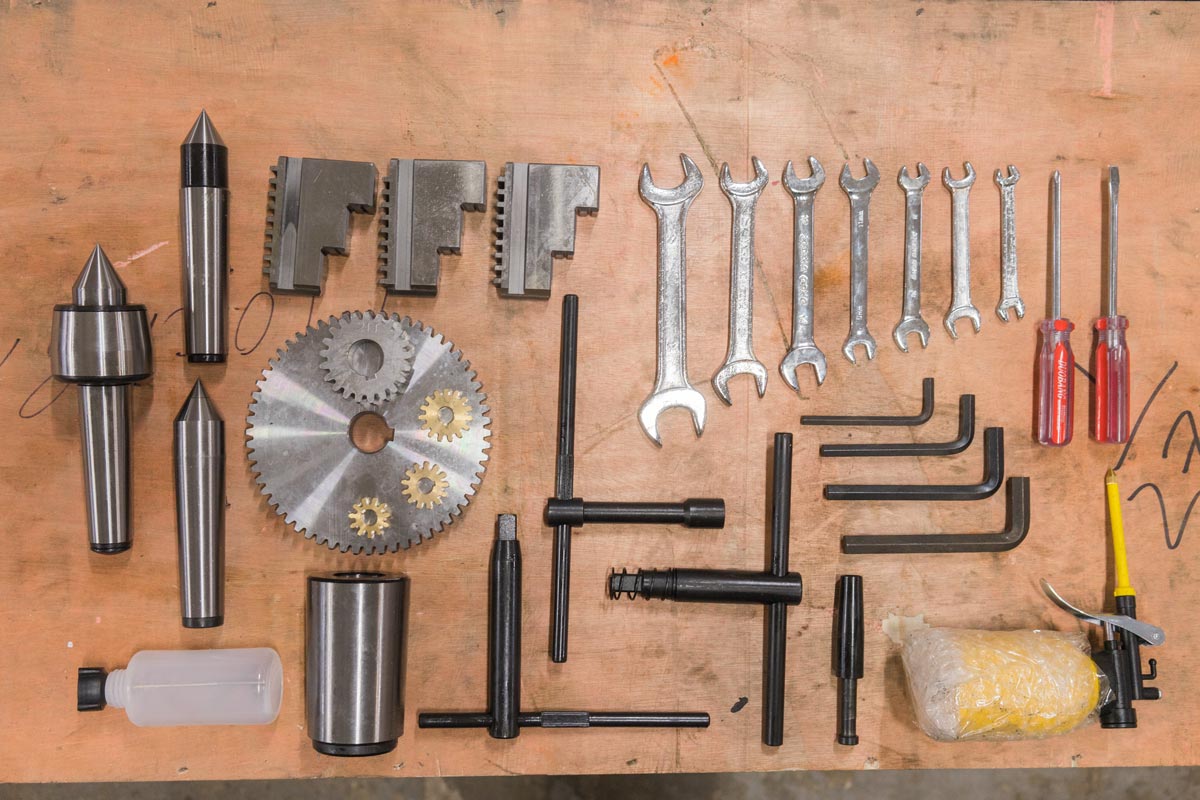

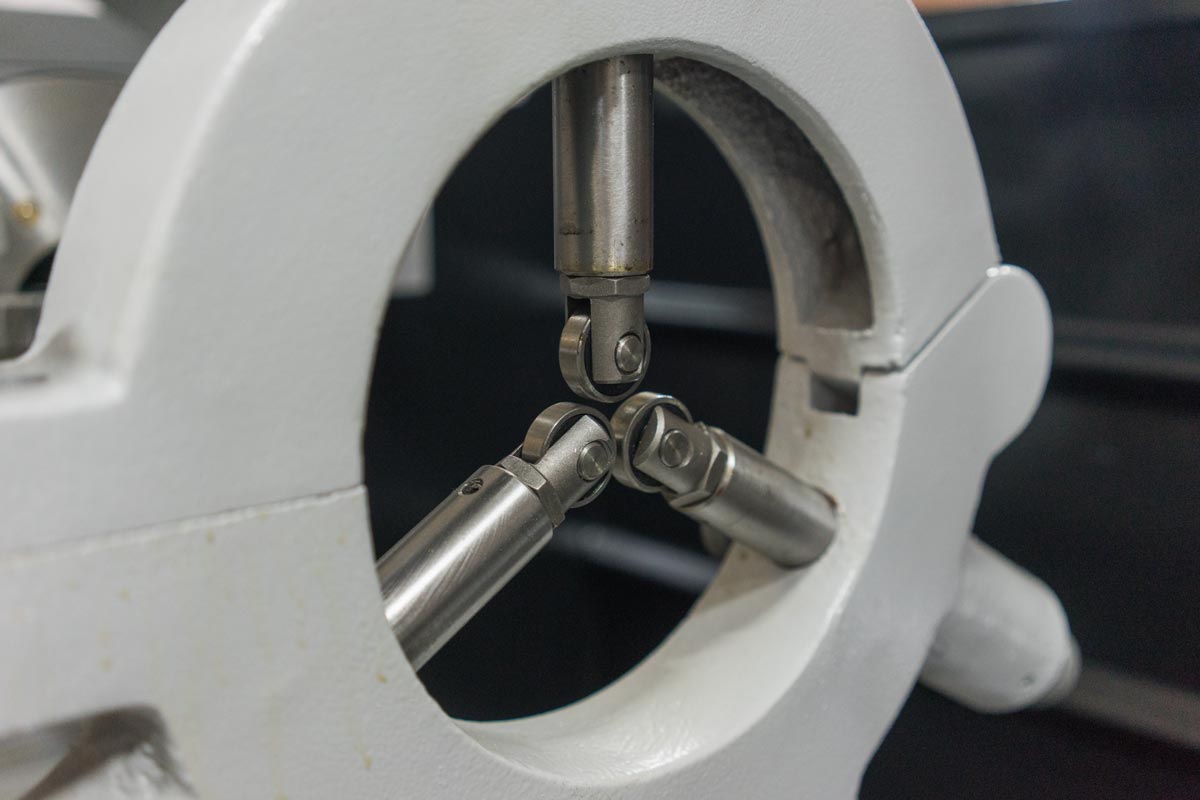

Комплект Патрон 3-х кулачковый Ø200 мм 4-х кулачковый патрон Ø250 мм УЦИ по 3-м осям (Sino) Лампа местного освещения LED Защита ходового вала Защита патрона Защита резцедержателя Система подачи СОЖ Поддон для стружки Упорный не вращающийся центр MT4 Вращающийся центр МТ-4 Переходник МТ-4 Конусная линейка Подвижный люнет Ø13-80 мм Не подвижный люнет Ø13-152 мм Анкерные болты 6 шт. Документация -
Аксессуары
• Электрокомпоненты Siemens
• Массивная конструкция станины из высококачественного чугуна, а также шлифованные направляющие гарантирует работу без вибрации.
• Автоподача по двум осям X/Y.
• Установлена защита патрона, защита инструмента, защита ходового винта
• Погрешность соосности шпинделя менее 0. 009 мм
• Погрешность биения токарного патрона менее 0. 05 мм
• Шестерни гитары для автоподачи и нарезания резьбы металлические (закаленные)
• Мощный 2-х ступенчатый двигатель рассчитан на продолжительную работу
• Шпиндель изготовлен с высокой точностью.
• Изготовлен в соответствии с европейскими стандартами.
|
Модель |
CM6241/1500 |
|
Диаметр обработки над станиной, мм |
410 |
|
Диаметр обработки над суппортом, мм |
255 |
|
Длина выемки (ГАП), мм |
190 |
|
Высота центров, мм |
205 |
|
Расстояние между центрами, мм |
1500 |
|
Ширина станины, мм |
250 |
|
Диаметр обработки над выемкой (ГАП), мм |
580 |
|
Диаметр отверстия шпинделя, мм |
52 |
|
Диапазон частот вращения |
16 |
|
Частота вращения шпинделя, об/мин |
45—1800 |
|
Предел продольных рабочих подач, мм/об |
0.05—1,7 |
|
Предел поперечных рабочих подач, мм/об |
0.025—0.85 |
|
Метрическая резьба,39 |
0,2-14 мм |
|
Дюймовая резьба,45 |
2-72 TPI |
|
Диаметральная резьба,21 |
8-44 DP |
|
Модульная резьба,18 |
0,3-3,5 MP |
|
Торец шпинделя |
D1-6 |
|
Внутренний конус шпинделя |
MT6 |
|
Перемещение поперечного суппорта, мм |
210 |
|
Сечение резцов, мм |
20х20 |
|
Перемещение малого продольного суппорта, мм |
140 |
|
Мощность главного привода, кВт |
3,0/4,5 |
|
Диаметр пиноли задней бабки, мм |
50 |
|
Ход пиноли задней бабки, мм |
120 |
|
Конус пиноли задней бабки |
MT4 |
|
Смещение задней бабки, мм |
±13 |
|
Мощность насоса охлаждения, кВт |
0,1 |
|
Масса станка (нетто/брутто), кг |
1340/1565 |
|
Габариты станка, мм |
2440×850×1320 |
|
Габариты упаковки, мм |
2560х900х1650 |
| Комплект | |
|---|---|
| Патрон 3-х кулачковый Ø200 мм | |
| 4-х кулачковый патрон Ø250 мм | |
| УЦИ по 3-м осям (Sino) | |
| Лампа местного освещения LED | |
| Защита ходового вала | |
| Защита патрона | |
| Защита резцедержателя | |
| Система подачи СОЖ | |
| Поддон для стружки | |
| Упорный не вращающийся центр MT4 | |
| Вращающийся центр МТ-4 | |
| Переходник МТ-4 | |

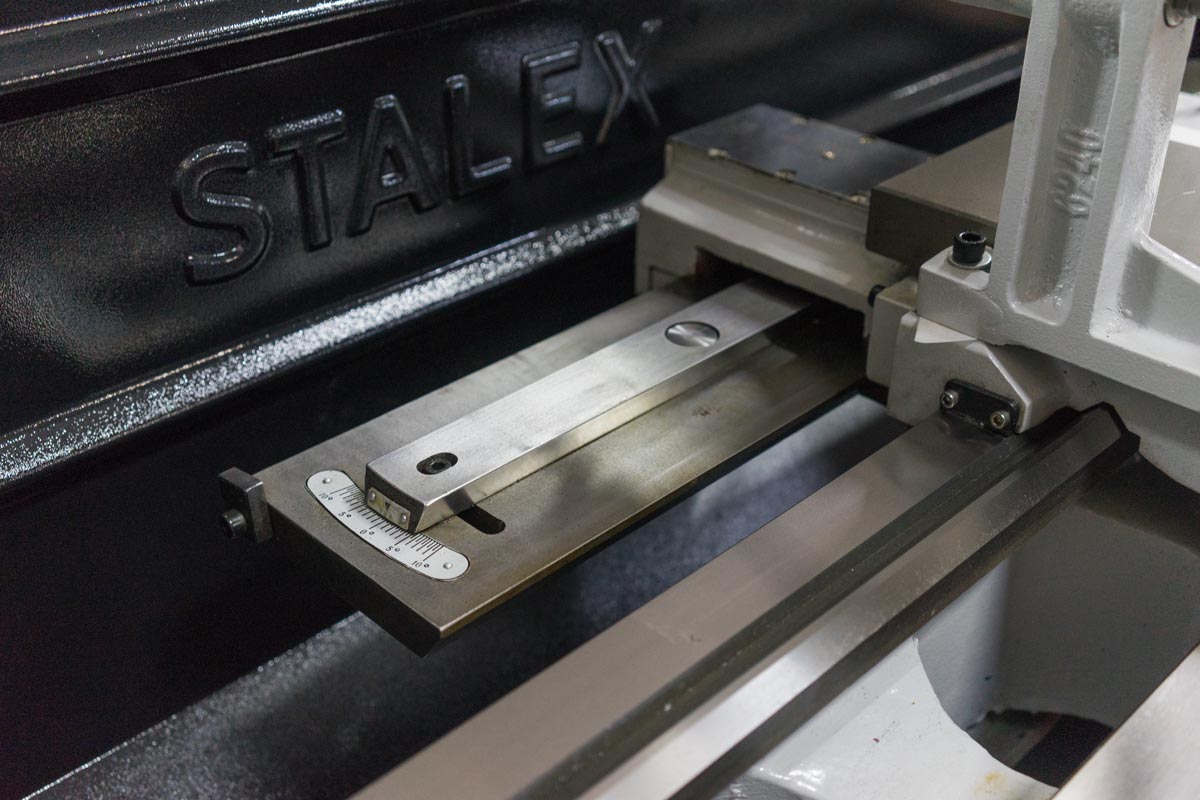

| Конусная линейка | |

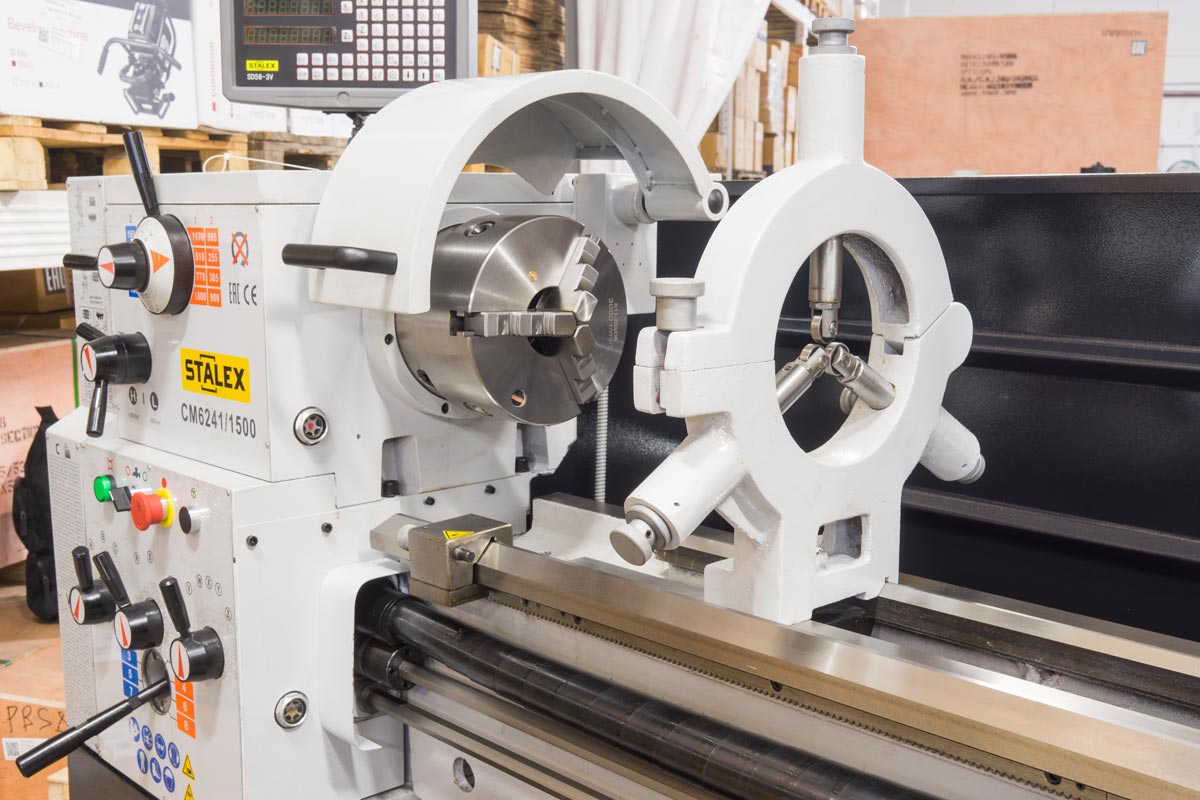

| Подвижный люнет Ø13-80 мм | |
| Не подвижный люнет Ø13-152 мм | |
| Анкерные болты | 6 шт. |
| Документация |
