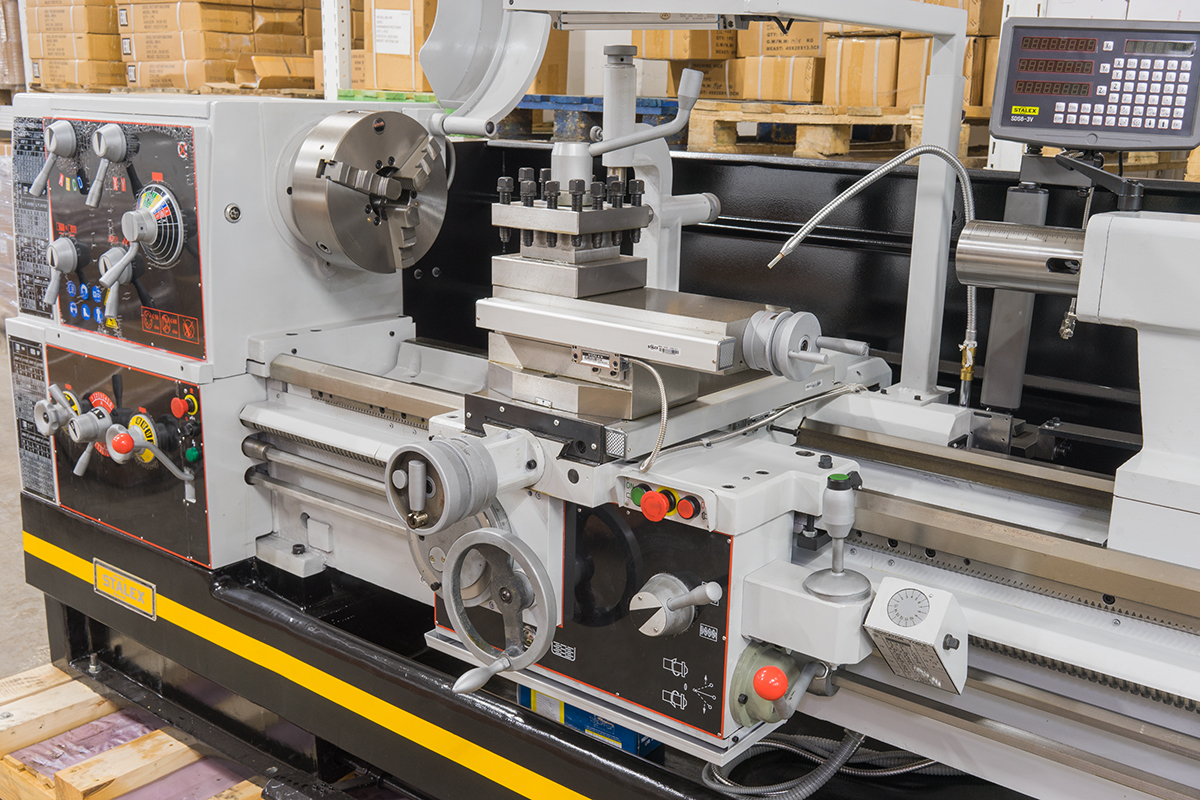

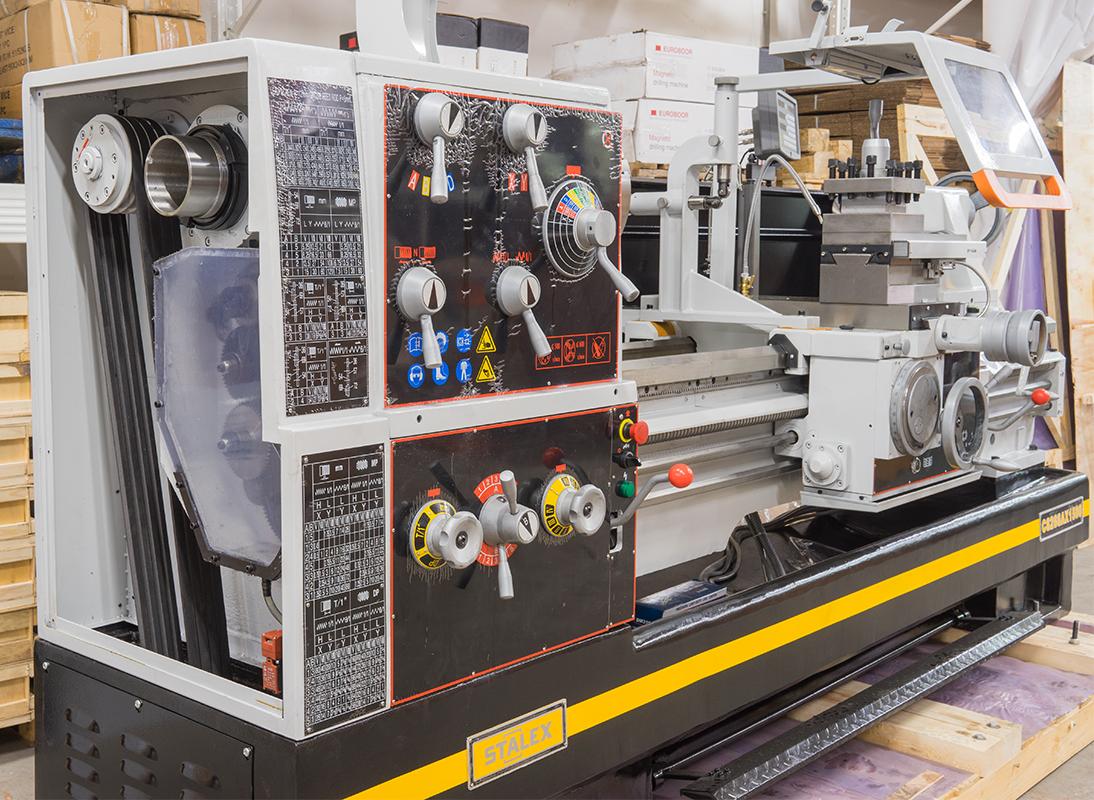

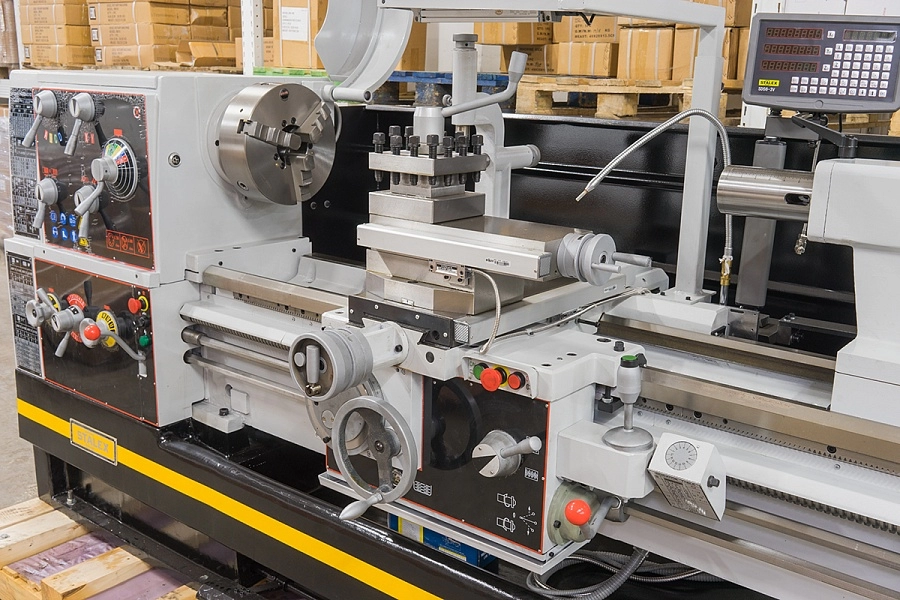

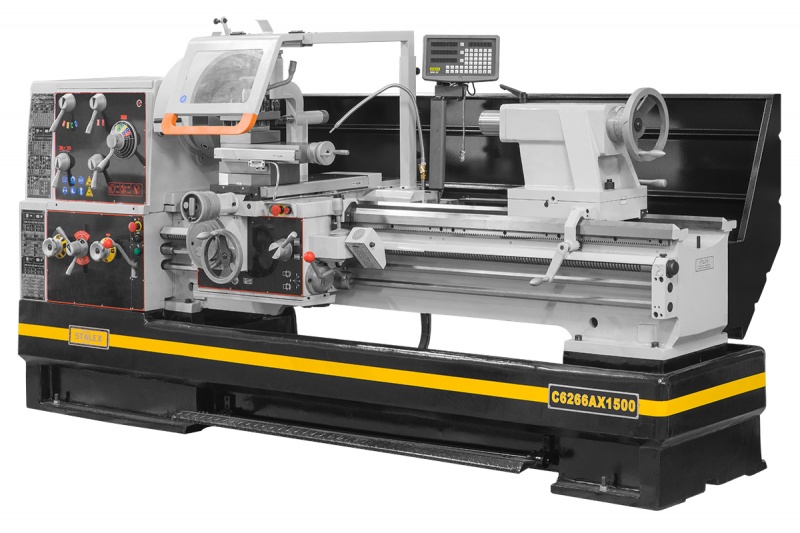

Станок токарно-винторезный STALEX C6266A/1500 (Аналог токарного станка 1М63, ДИП300)
Артикул: С6266A/1500
Категория: Токарно-винторезные станки
Гарантия: 12 месяцев
Наличие уточняйте
-
Описание
Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов, поддающихся обработке резанием.
• Монолитная станина станка;
• Массивная конструкция станка, расстояние между направляющими 400 мм;
• Закаленные и отшлифованные направляющие станины;
• Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач;
• Съемный мостик станины (ГАП);

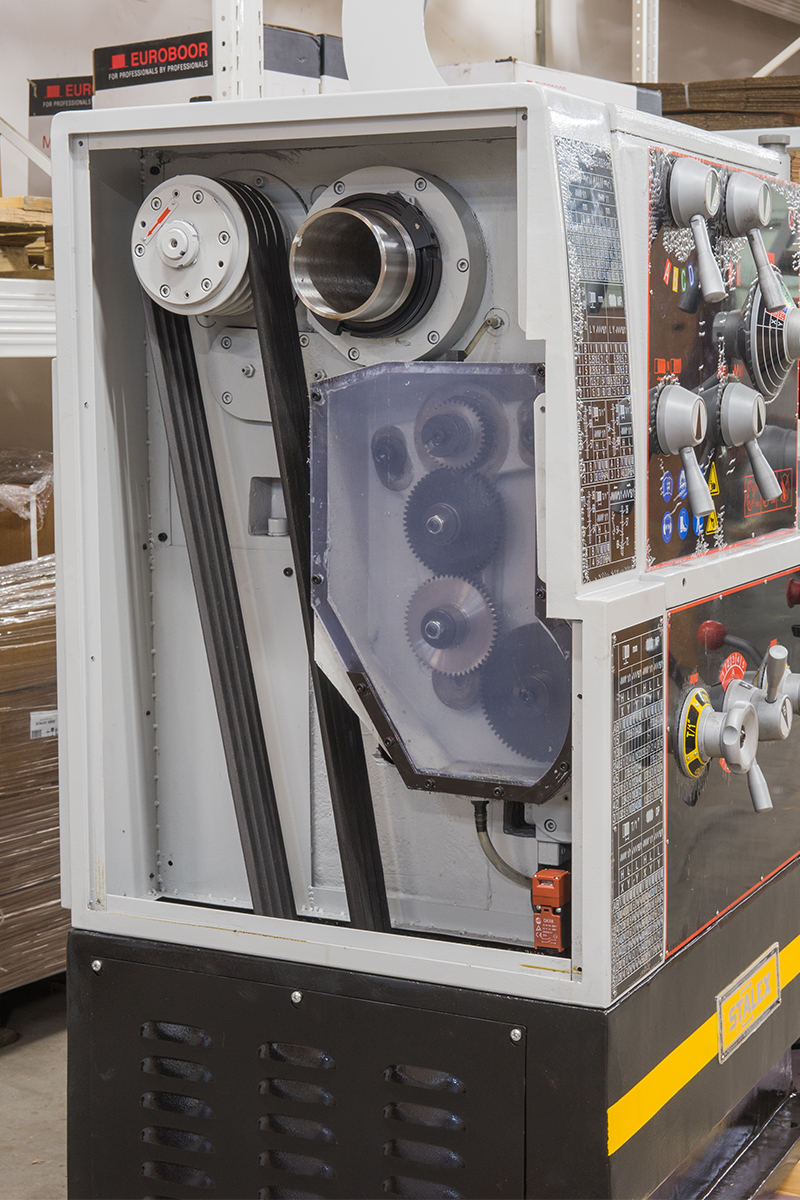

• Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне;
• Полноразмерная коробка подач с возможностью нарезания метрических, дюймовых, модульных и питчевых резьб;
• Толчковый режим работы шпинделя;
• Пиноль задней бабки и маховик имеют шкалу для точной установки;

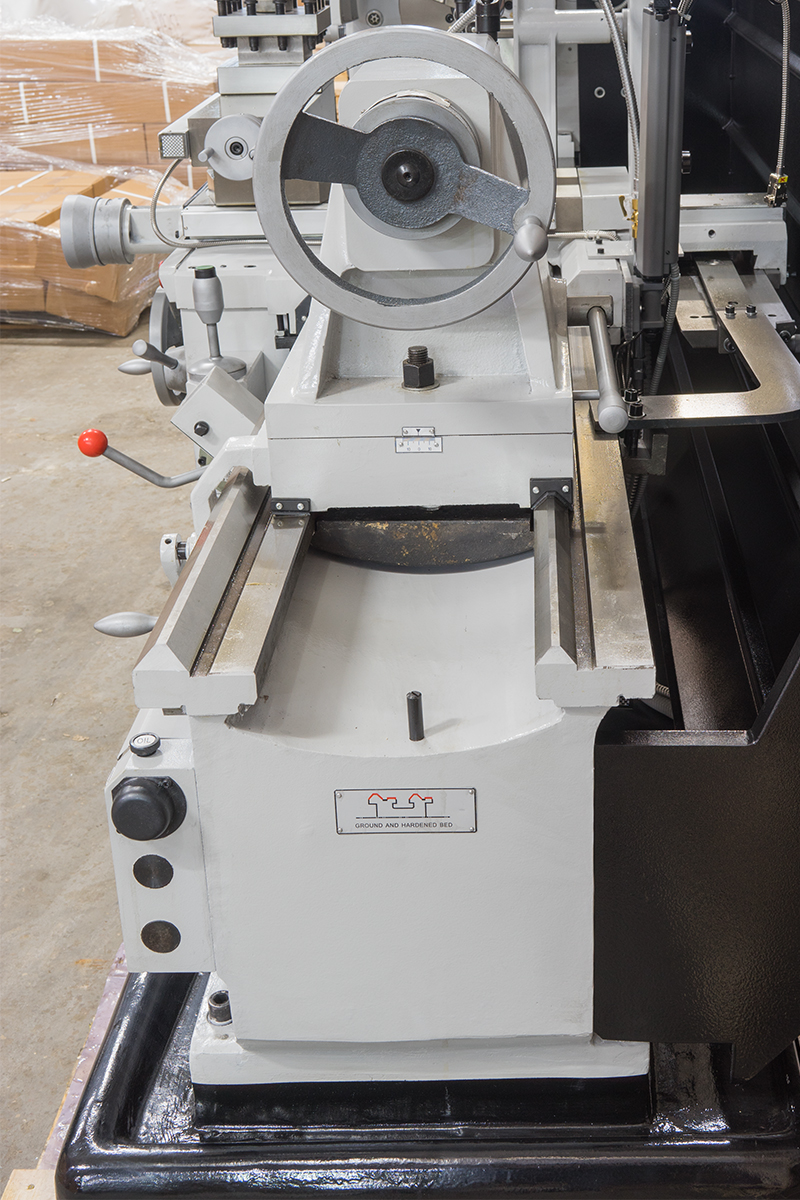

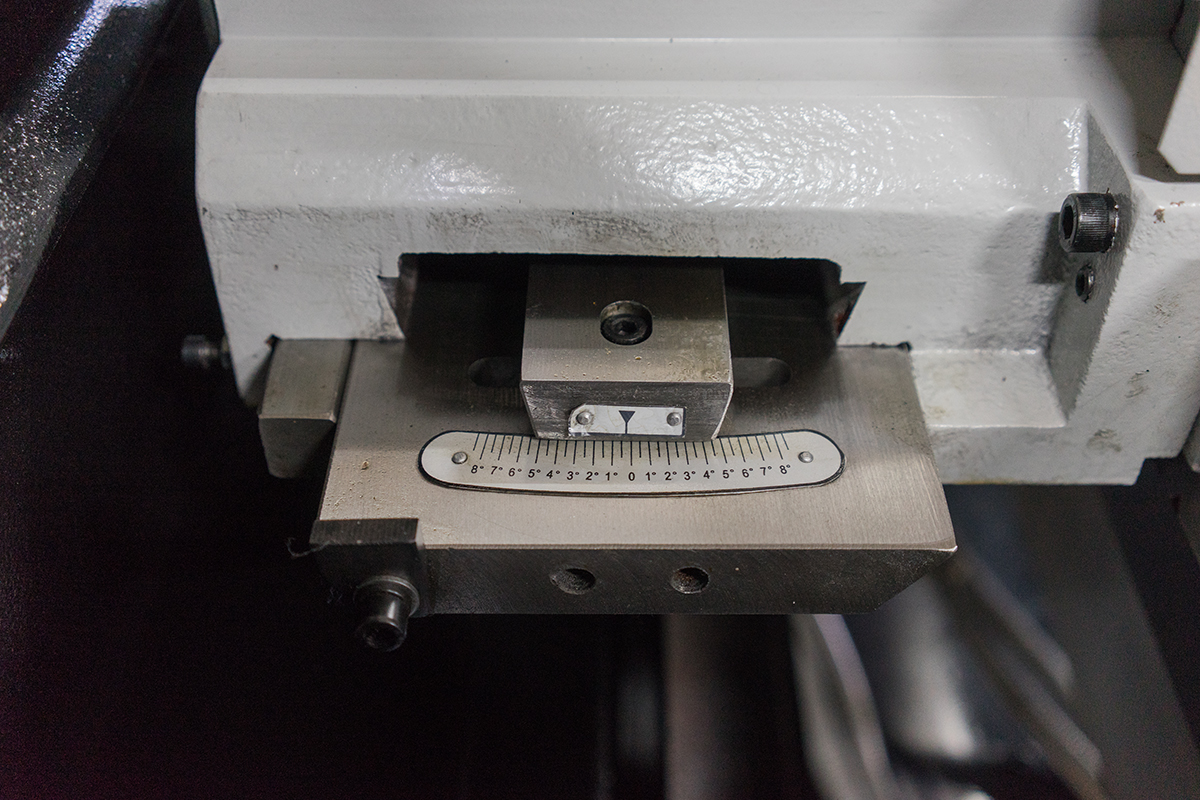

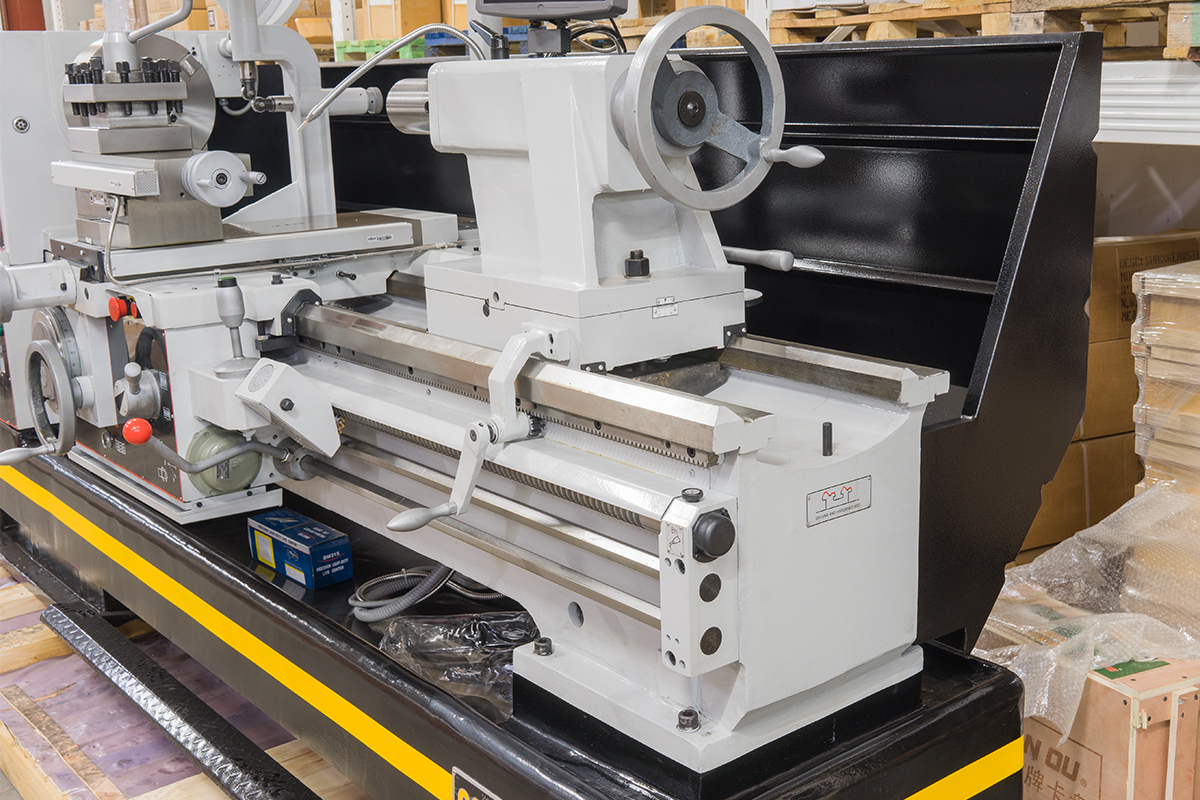

• Задняя бабка с регулировкой смещения для обточки конусов.
• СЕ комплектация;

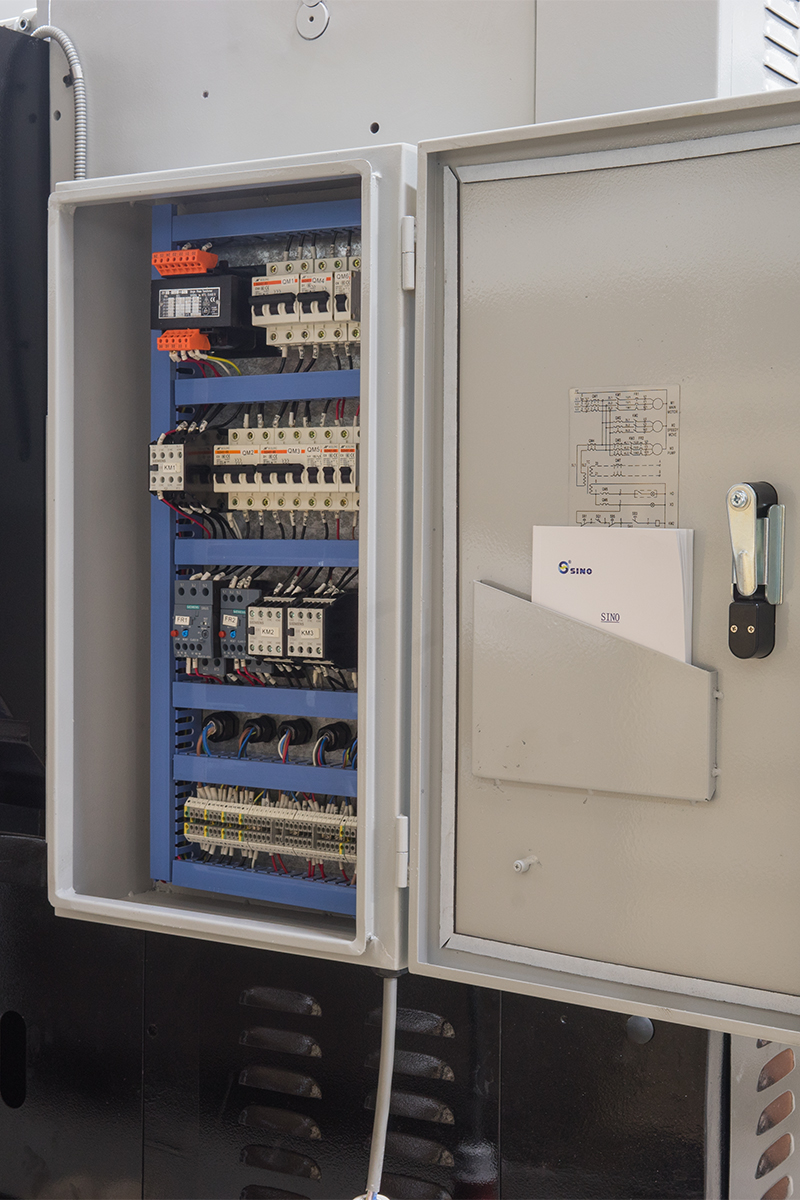

• Электрокомпоненты Siemens
- Тех. характеристики
STALEX C6266A/1500 Диаметр обточки над станиной
660 мм
Макс. Ø вращения (съемный мостик)
900 мм
Ø обточки над поперечным суппортом
440 мм
Расстояние между направляющими
405 мм
Длина съемного мостика
250 мм
Расстояние между центрами
1500 мм
Рабочая длина продольного точения
1450 мм
Частота вращения шпинделя, 16
25-1600 об/мин
Конус шпинделя
Ø113 1:20 MT-7
Торец шпинделя
D1-8
Патрон 3-х кулачковый
315 мм
Проходное отверстие шпинделя
105 мм
Продольная подача,25
0,044-1,48 мм/об
Поперечная подача,25
0,022-0,74 мм/об
Метрическая резьба, 54
0,45-120
Дюймовая резьба, 44
7/16-80 TPI
Питчевая резьба, 42
7/8-160 DP
Модульная резьба, 46
0,25-60MP
Резьба ходового вала
40 мм х2 TPI
Максимальный размер инструмента
25х25 мм
Ускор. перем. продольного суппорта
4,5 м/мин
Ускор. перем. поперечного суппорта
1,9 м/мин
Ход поперечного суппорта
368 мм
Ход верхнего суппорта
230 мм
Конус пиноли задней бабки
МТ-5
Ход пиноли задней бабки
235 мм
Диаметр пиноли задней бабки
90 мм
Мощность главного привода
7,5 кВт
Потребляемая мощность
11,0 кВт
Мощность насоса СОЖ
0,13 кВт
Мотор ускоренного перемещения
0,37 кВт
Габаритные размеры
3210×1140×1600 мм
Масса нетто/брутто
3065/3535 кг
- Комплектация
Комплект 3-х кулачковый патрон Ø315 мм с прямыми/обратными кулачками 4-х позиционный резцедержатель 4-х кулачковый патрон с независимыми кулачками Ø400 мм Планшайба Ø 450 мм Подвижный люнет Ø20-130 мм Не подвижный люнет Ø20-190 мм Не вращающийся центр МТ-5 Переходная втулка МТ-5 Защитный экран патрона с концевым выключателем УЦИ по трем осям Концевой упор продольного перемещения Регулируемые опоры станины Поддон для сбора стружки Задняя защитная стенка Ножной тормоз шпинделя с концевым выключателем Система подвода СОЖ Галогенная лампа местного освещения Инструкция по эксплуатации и деталировка с сертификатом СЕ Инструмент для обслуживания в инструментальном ящике Сертификат точности -
Аксессуары
• Монолитная станина станка;
• Массивная конструкция станка, расстояние между направляющими 400 мм;
• Закаленные и отшлифованные направляющие станины;
• Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач;
• Съемный мостик станины (ГАП);
• Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне;
• Полноразмерная коробка подач с возможностью нарезания метрических, дюймовых, модульных и питчевых резьб;
• Толчковый режим работы шпинделя;
• Пиноль задней бабки и маховик имеют шкалу для точной установки;
• Задняя бабка с регулировкой смещения для обточки конусов.
• СЕ комплектация;
• Электрокомпоненты Siemens
|
|
STALEX C6266A/1500 |
|---|---|
|
Диаметр обточки над станиной |
660 мм |
|
Макс. Ø вращения (съемный мостик) |
900 мм |
|
Ø обточки над поперечным суппортом |
440 мм |
|
Расстояние между направляющими |
405 мм |
|
Длина съемного мостика |
250 мм |
|
Расстояние между центрами |
1500 мм |
|
Рабочая длина продольного точения |
1450 мм |
|
Частота вращения шпинделя, 16 |
25-1600 об/мин |
|
Конус шпинделя |
Ø113 1:20 MT-7 |
|
Торец шпинделя |
D1-8 |
|
Патрон 3-х кулачковый |
315 мм |
|
Проходное отверстие шпинделя |
105 мм |
|
Продольная подача,25 |
0,044-1,48 мм/об |
|
Поперечная подача,25 |
0,022-0,74 мм/об |
|
Метрическая резьба, 54 |
0,45-120 |
|
Дюймовая резьба, 44 |
7/16-80 TPI |
|
Питчевая резьба, 42 |
7/8-160 DP |
|
Модульная резьба, 46 |
0,25-60MP |
|
Резьба ходового вала |
40 мм х2 TPI |
|
Максимальный размер инструмента |
25х25 мм |
|
Ускор. перем. продольного суппорта |
4,5 м/мин |
|
Ускор. перем. поперечного суппорта |
1,9 м/мин |
|
Ход поперечного суппорта |
368 мм |
|
Ход верхнего суппорта |
230 мм |
|
Конус пиноли задней бабки |
МТ-5 |
|
Ход пиноли задней бабки |
235 мм |
|
Диаметр пиноли задней бабки |
90 мм |
|
Мощность главного привода |
7,5 кВт |
|
Потребляемая мощность |
11,0 кВт |
|
Мощность насоса СОЖ |
0,13 кВт |
|
Мотор ускоренного перемещения |
0,37 кВт |
|
Габаритные размеры |
3210×1140×1600 мм |
|
Масса нетто/брутто |
3065/3535 кг |
| Комплект | |
|---|---|
| 3-х кулачковый патрон Ø315 мм с прямыми/обратными кулачками | |
| 4-х позиционный резцедержатель | |
| 4-х кулачковый патрон с независимыми кулачками Ø400 мм | |
| Планшайба Ø 450 мм | |
| Подвижный люнет Ø20-130 мм | |
| Не подвижный люнет Ø20-190 мм | |
| Не вращающийся центр МТ-5 | |
| Переходная втулка МТ-5 | |
| Защитный экран патрона с концевым выключателем | |

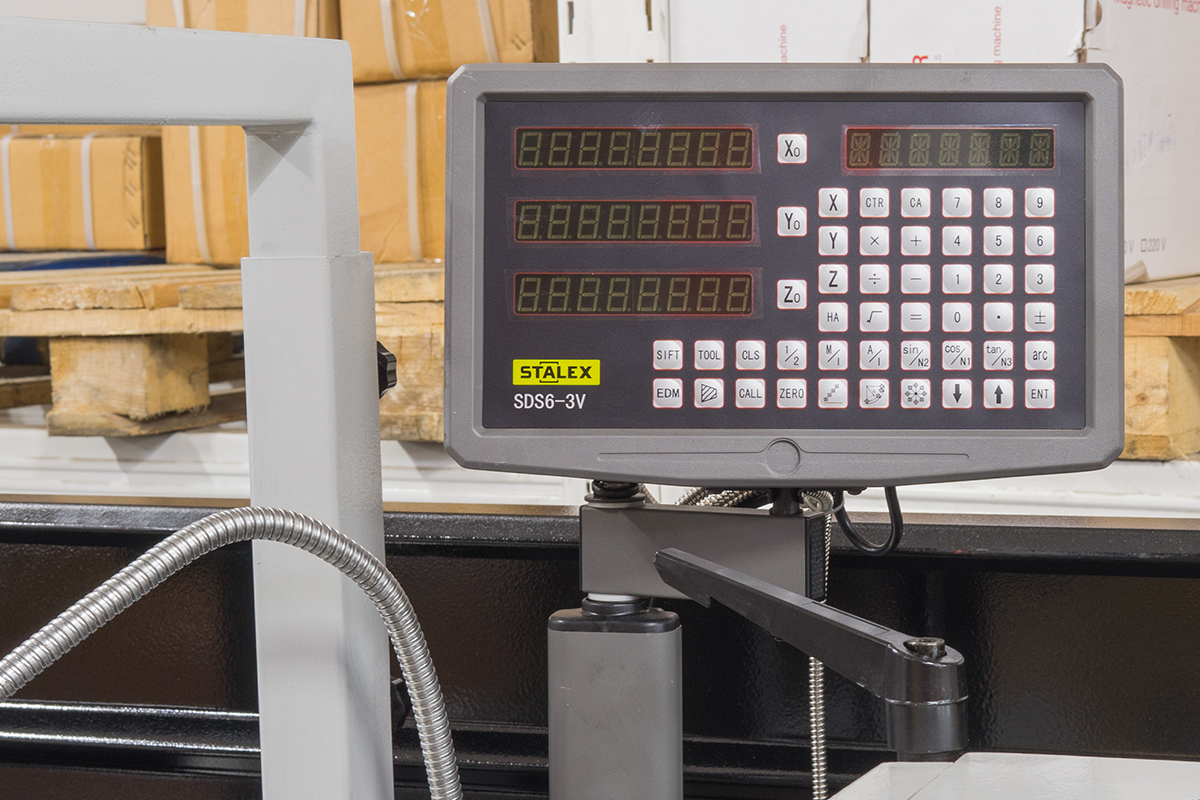

| УЦИ по трем осям | |
| Концевой упор продольного перемещения | |
| Регулируемые опоры станины | |
| Поддон для сбора стружки | |
| Задняя защитная стенка | |
| Ножной тормоз шпинделя с концевым выключателем | |
| Система подвода СОЖ | |
| Галогенная лампа местного освещения | |
| Инструкция по эксплуатации и деталировка с сертификатом СЕ | |
| Инструмент для обслуживания в инструментальном ящике | |
| Сертификат точности |
