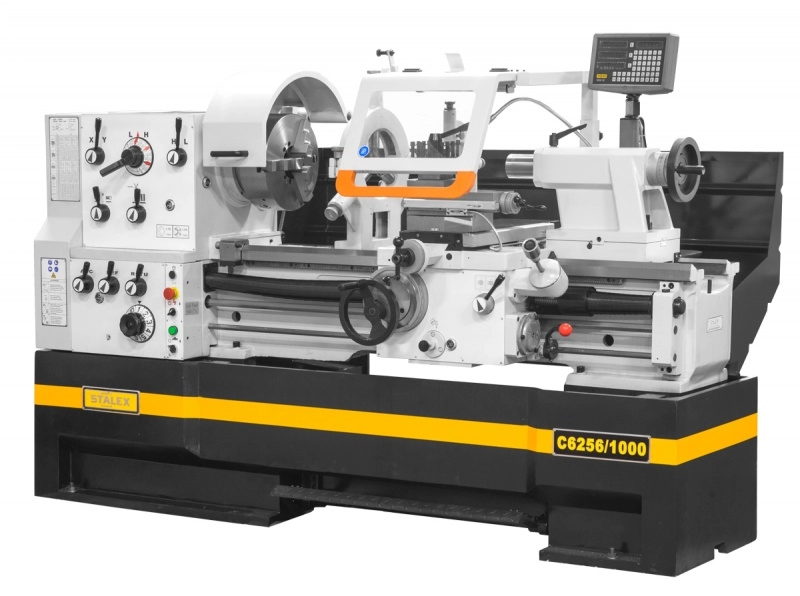

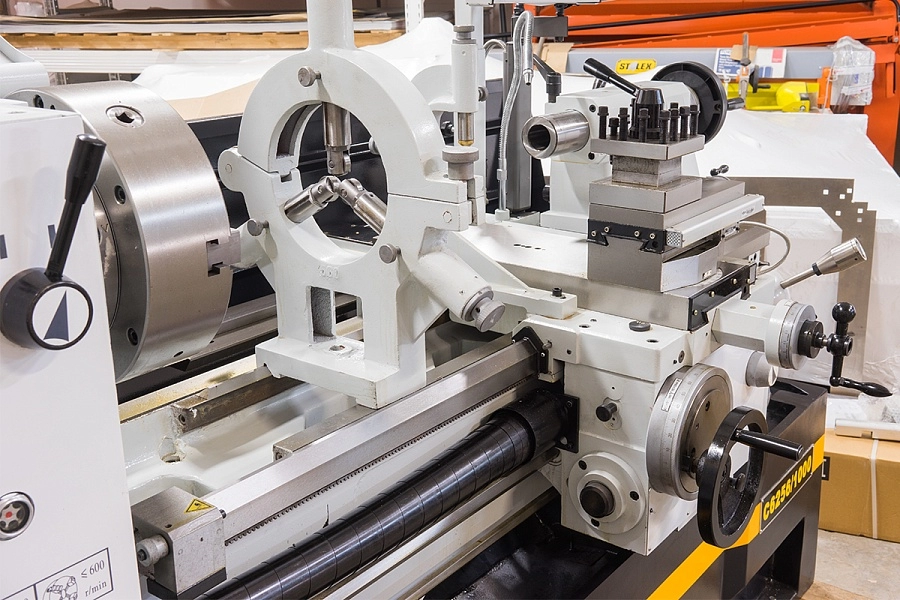

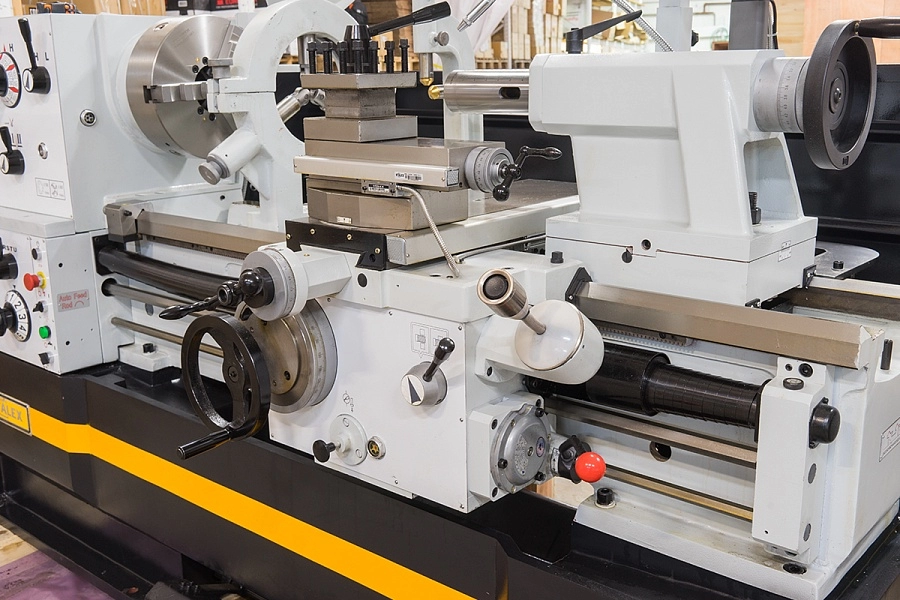

Станок токарно-винторезный STALEX C6256/1000 (Аналог токарного станка 1В625М)
Артикул: C6256/1000
Категория: Токарно-винторезные станки
Гарантия: 12 месяцев
Наличие уточняйте
Гарантия лучшей цены
Персональное предложение
-
Описание
Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов, поддающихся обработке резанием.
- Монолитная станина станка;
- Закаленные и отшлифованные направляющие станины;

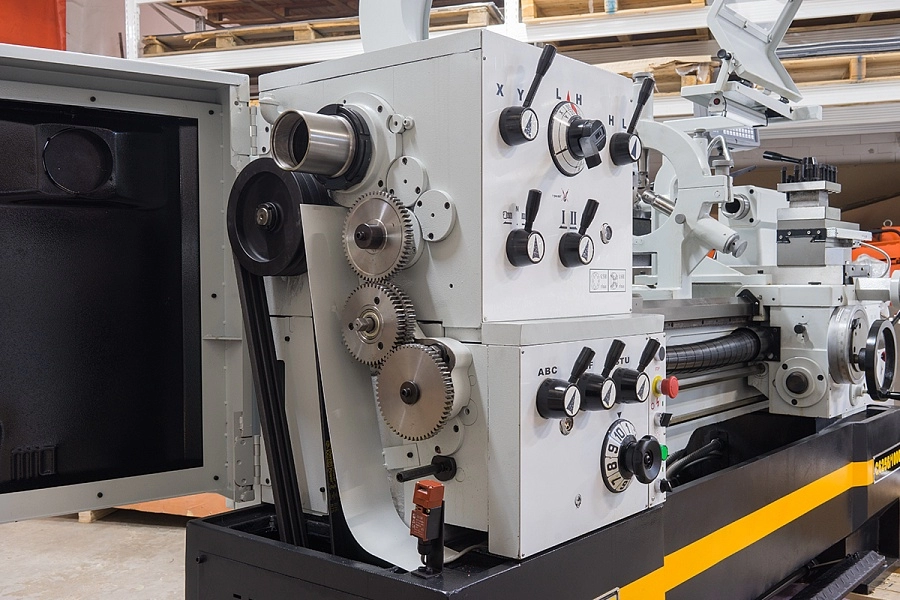

- Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач;
- Крепление шпинделя D1-8;
- Съемный мостик станины (ГАП);
- Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне;
- Полноразмерная коробка подач с возможностью нарезания метрических, дюймовых, модульных и питчевых резьб;
- Регулировка зазоров направляющих при помощи клиновых планок;

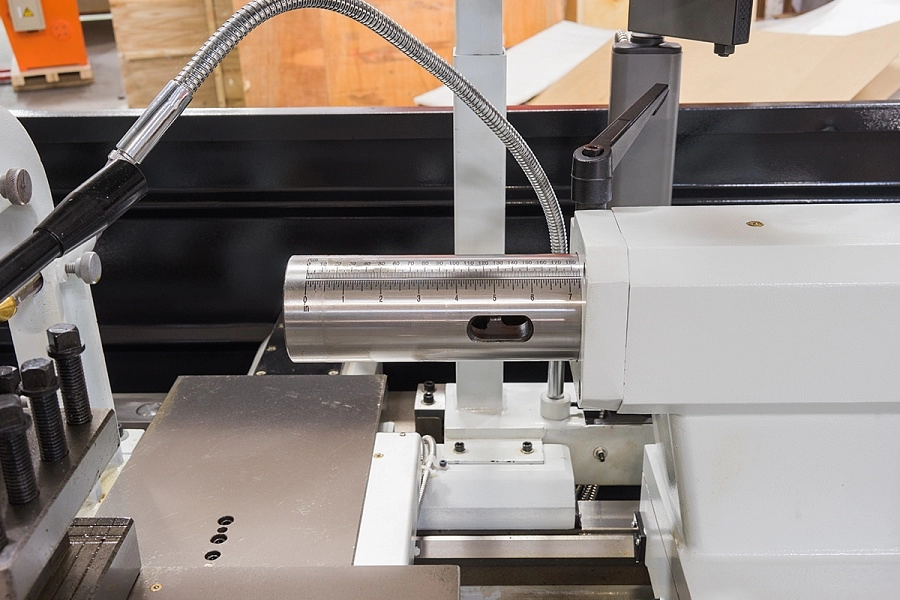

- Пиноль задней бабки и маховик имеют шкалу для точной установки;

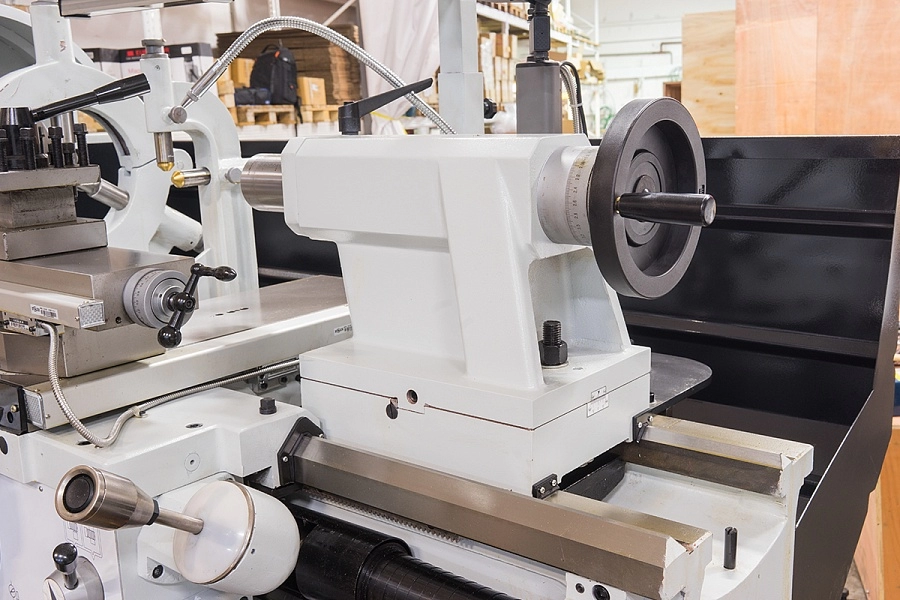

- Задняя бабка с регулировкой смещения для обточки конусов.

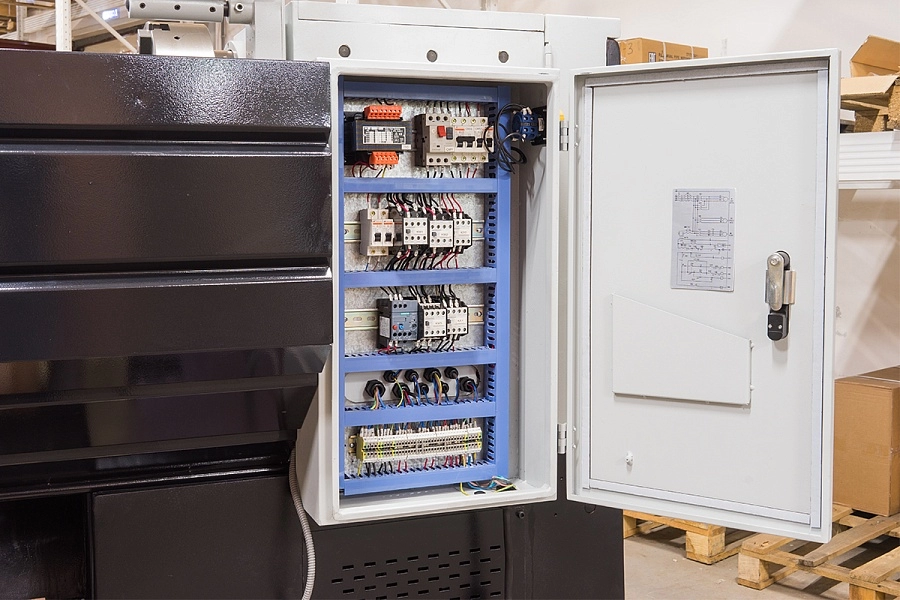

- Электрокомпоненты Siemens
- Изготовлен по стандартам СЕ
Комплект поставки:

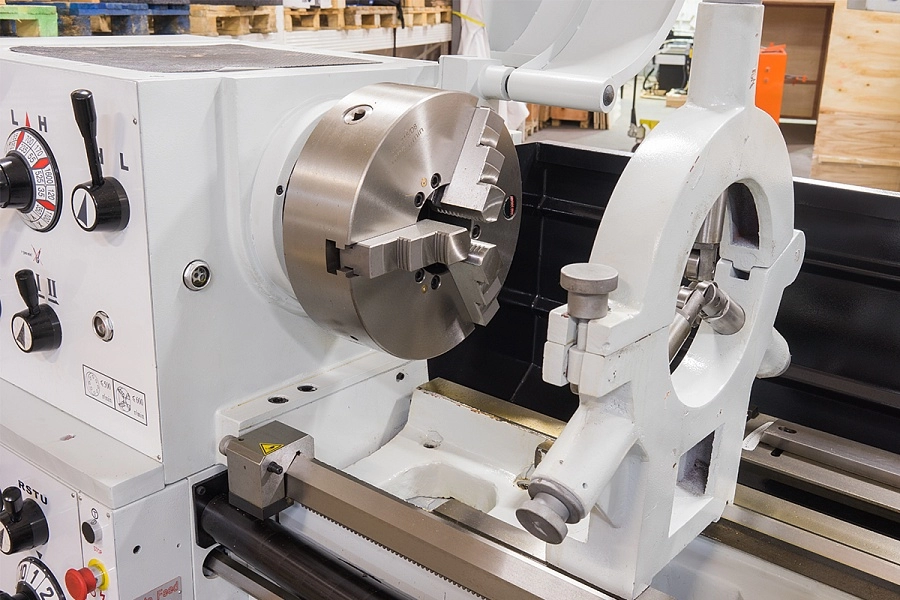

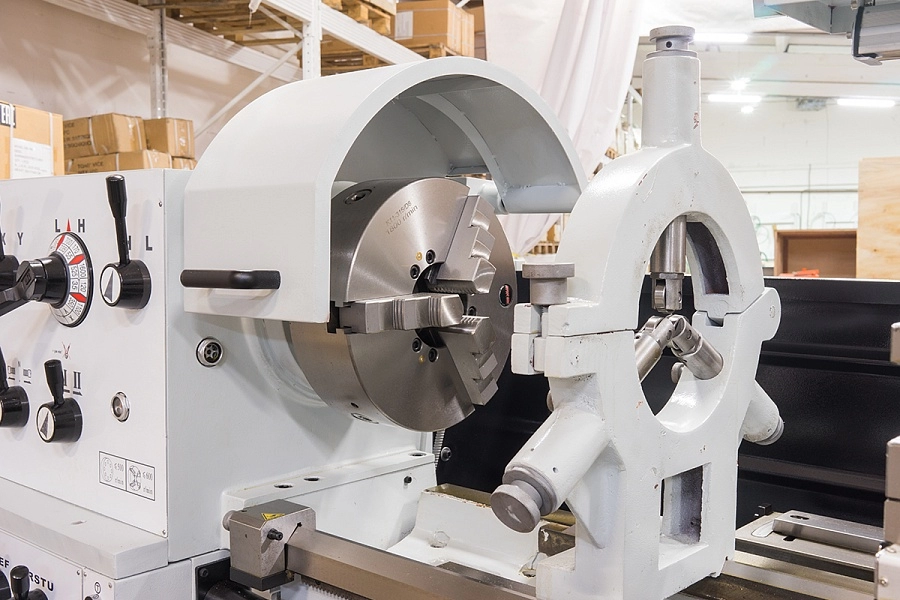

- 3-х кулачковый патрон Ø315 мм с прямыми/обратными кулачками;
- 4-х позиционный резцедержатель;
- 4-х кулачковый патрон Ø350 мм;
- Планшайба Ø 450 мм;

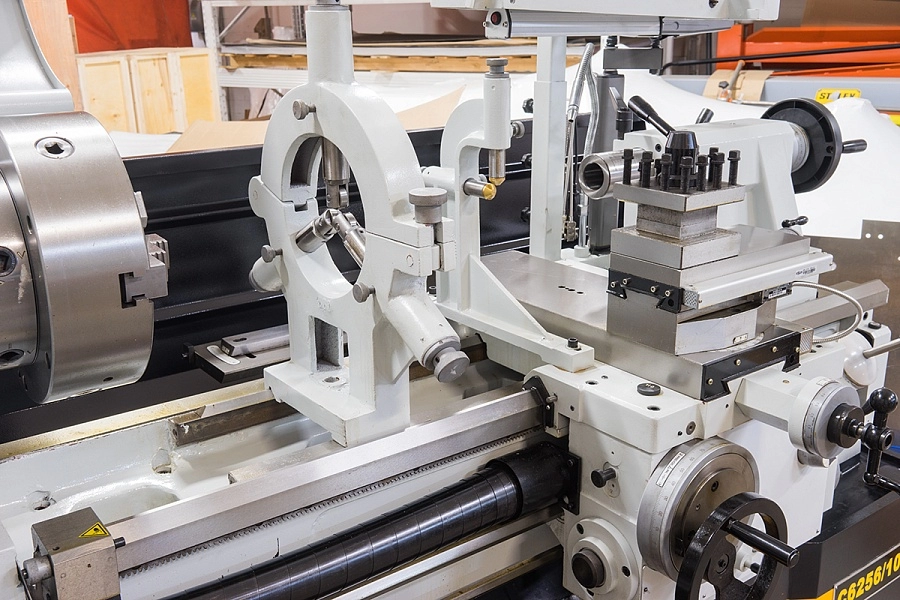

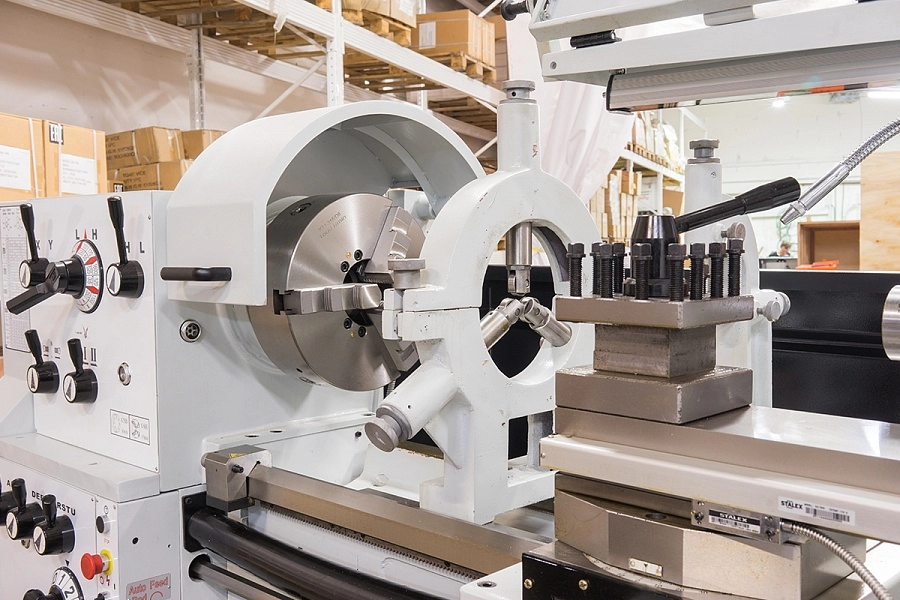

- Подвижный люнет Ø16-95 мм
- Не подвижный люнет Ø19-165 мм
- Не вращающийся центр МТ-5
- Вращающийся центр МТ-5
- Переходная втулка МТ-5;
- Защитный экран патрона с концевым выключателем;

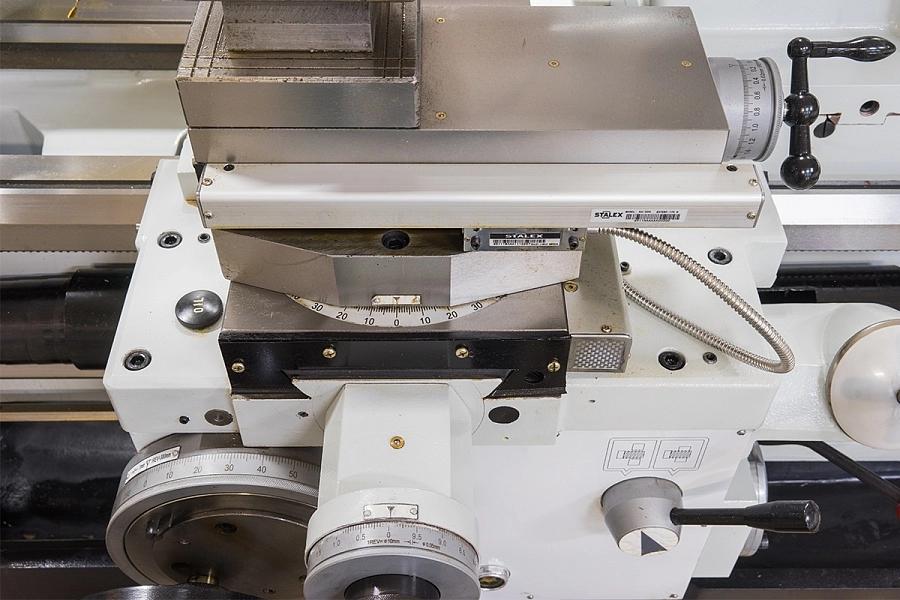

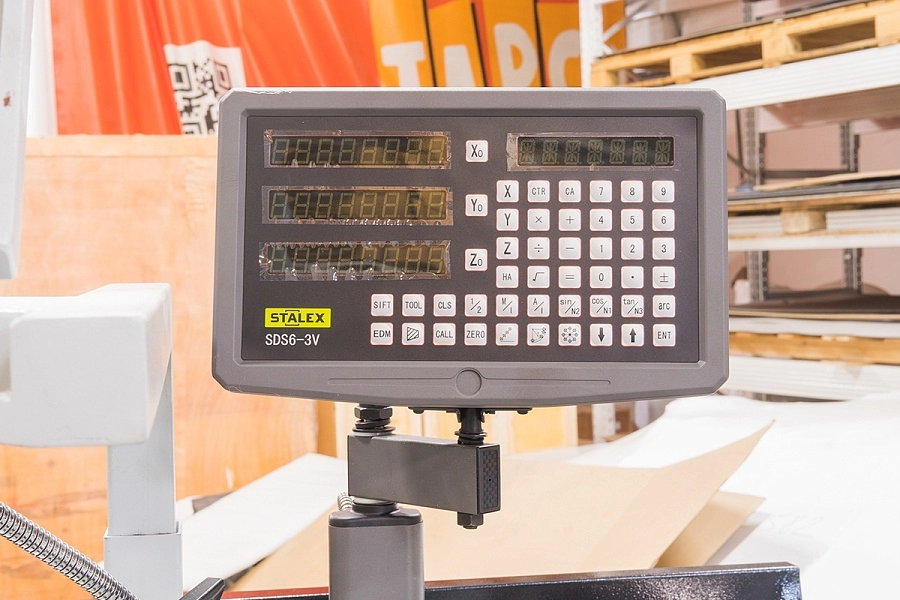

- УЦИ по трем осям(Sino);

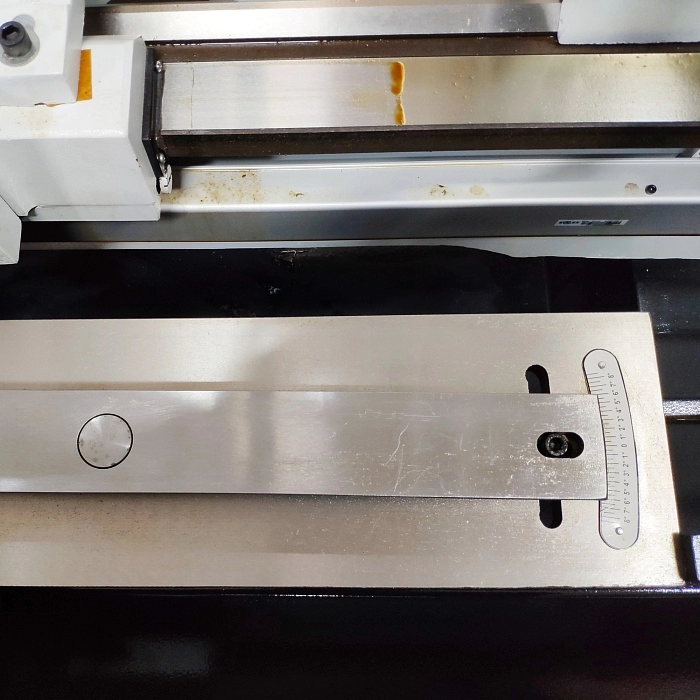

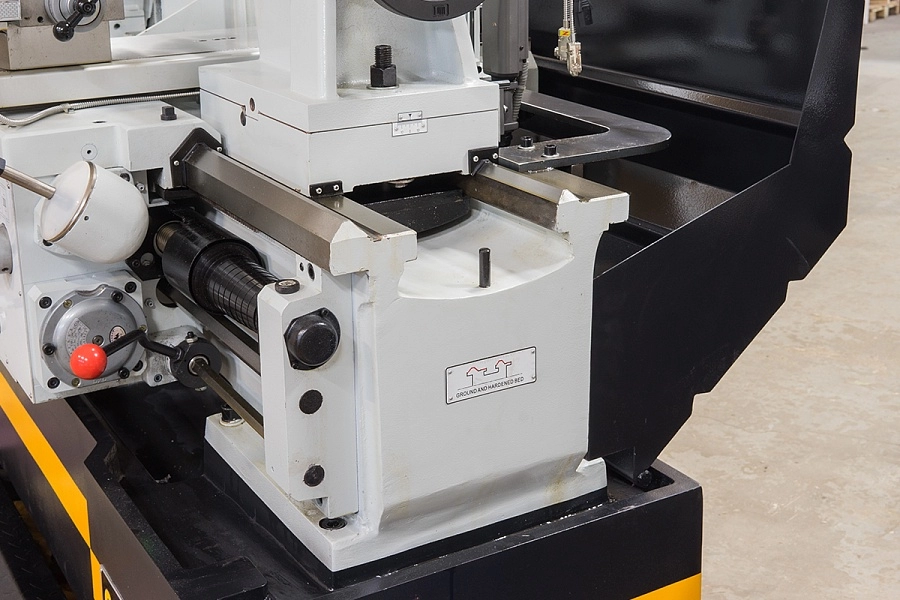

- Конусная линейка;
- Джойстик ускоренного перемещения по 2-м осям;
- Регулируемые опоры станины;
- Задняя защитная стенка;
- Ножной тормоз шпинделя с концевым выключателем;
- Система подвода СОЖ;
- Лампа местного освещения LED;
- Инструкция по эксплуатации

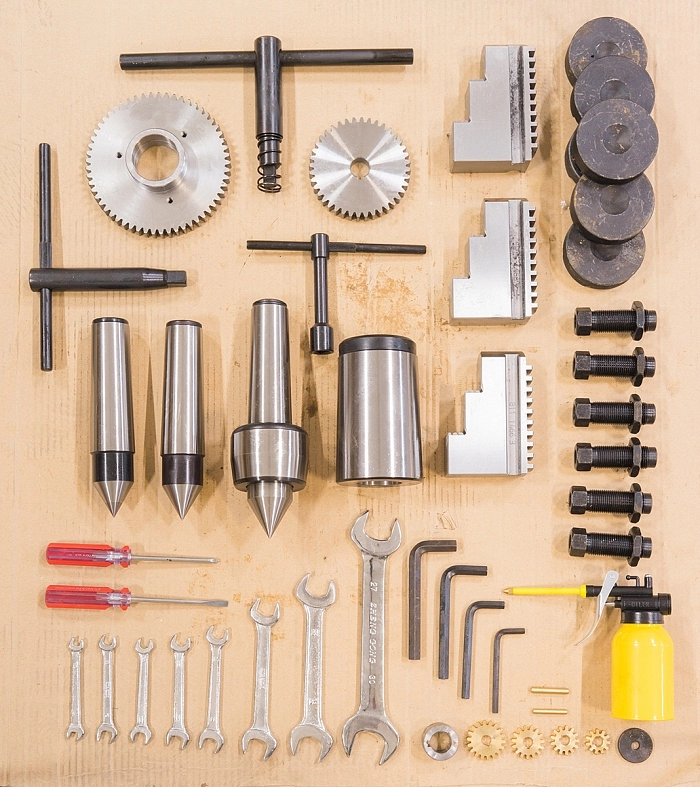

- Инструмент для обслуживания в инструментальном ящике
- Тех. характеристики
Модель:
C6256/1000
Диаметр обточки над станиной
560 мм
Макс. Æ вращения (съемный мостик)
785 мм
Æ обточки над поперечным суппортом
355 мм
Расстояние между направляющими
350 мм
Длина съемного мостика
170 мм
Расстояние между центрами
1000 мм
Частота вращения шпинделя, 12
25-1600 об/мин
Конус шпинделя
MТ-7
Присоединение шпинделя, Camlock
D1-8 (DIN55029)
Проходное отверстие шпинделя
80 мм
Продольная подача,35
0,059-1,646 мм/об
Поперечная подача,42
0,020-0,573 мм/об
Метрическая резьба, 47
0,2-14
Дюймовая резьба, 60
2-112 TPI
Питчевая резьба, 50
4-112 DP
Модульная резьба, 34
0,1-7MP
Максимальный размер инструмента
25х25 мм
Ход поперечного суппорта
316 мм
Ход верхнего суппорта
130 мм
Конус пиноли задней бабки:
МТ-5
Ход пиноли задней бабки
180 мм
Ускоренное перемещение суппорта в продольном направлении
4,5 м/мин
Ускоренное перемещение суппорта в поперечном направлении
1,9 м/мин
Максимальный крутящий момент
900N/m
Максимальное усилие резания
3700N
Максимальный вес заготовки в центрах
650 кг
Диаметр пиноли задней бабки
75 мм
Габаритные размеры
2390×1150×1460
Мощность главного привода
7,5 кВт
Мощность насоса СОЖ
0,13 кВт
Масса нетто/брутто
2190/2600 кг
- Комплектация
Комплект 3-х кулачковый патрон Ø315 мм с прямыми/обратными кулачками 4-х позиционный резцедержатель 4-х кулачковый патрон Ø350 мм Планшайба Ø 450 мм Подвижный люнет Ø16-95 мм Не подвижный люнет Ø19-165 мм Не вращающийся центр МТ-5 Переходная втулка МТ-5 Защитный экран патрона с концевым выключателем УЦИ по трем осям(Sino) Концевой упор продольного перемещения Регулируемые опоры станины Поддон для сбора стружки Задняя защитная стенка Ножной тормоз шпинделя с концевым выключателем Система подвода СОЖ Галогенная лампа местного освещения Инструкция по эксплуатации и деталировка с сертификатом СЕ Инструмент для обслуживания в инструментальном ящике Джойстик ускоренного перемещения по 2-м осям -
Аксессуары
- Монолитная станина станка;
- Закаленные и отшлифованные направляющие станины;
- Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач;
- Крепление шпинделя D1-8;
- Съемный мостик станины (ГАП);
- Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне;
- Полноразмерная коробка подач с возможностью нарезания метрических, дюймовых, модульных и питчевых резьб;
- Регулировка зазоров направляющих при помощи клиновых планок;
- Пиноль задней бабки и маховик имеют шкалу для точной установки;
- Задняя бабка с регулировкой смещения для обточки конусов.
- Электрокомпоненты Siemens
- Изготовлен по стандартам СЕ
Комплект поставки:
- 3-х кулачковый патрон Ø315 мм с прямыми/обратными кулачками;
- 4-х позиционный резцедержатель;
- 4-х кулачковый патрон Ø350 мм;
- Планшайба Ø 450 мм;
- Подвижный люнет Ø16-95 мм
- Не подвижный люнет Ø19-165 мм
- Не вращающийся центр МТ-5
- Вращающийся центр МТ-5
- Переходная втулка МТ-5;
- Защитный экран патрона с концевым выключателем;
- УЦИ по трем осям(Sino);
- Конусная линейка;
- Джойстик ускоренного перемещения по 2-м осям;
- Регулируемые опоры станины;
- Задняя защитная стенка;
- Ножной тормоз шпинделя с концевым выключателем;
- Система подвода СОЖ;
- Лампа местного освещения LED;
- Инструкция по эксплуатации
- Инструмент для обслуживания в инструментальном ящике
|
Модель: |
C6256/1000 |
|
Диаметр обточки над станиной |
560 мм |
|
Макс. Æ вращения (съемный мостик) |
785 мм |
|
Æ обточки над поперечным суппортом |
355 мм |
|
Расстояние между направляющими |
350 мм |
|
Длина съемного мостика |
170 мм |
|
Расстояние между центрами |
1000 мм |
|
Частота вращения шпинделя, 12 |
25-1600 об/мин |
|
Конус шпинделя |
MТ-7 |
|
Присоединение шпинделя, Camlock |
D1-8 (DIN55029) |
|
Проходное отверстие шпинделя |
80 мм |
|
Продольная подача,35 |
0,059-1,646 мм/об |
|
Поперечная подача,42 |
0,020-0,573 мм/об |
|
Метрическая резьба, 47 |
0,2-14 |
|
Дюймовая резьба, 60 |
2-112 TPI |
|
Питчевая резьба, 50 |
4-112 DP |
|
Модульная резьба, 34 |
0,1-7MP |
|
Максимальный размер инструмента |
25х25 мм |
|
Ход поперечного суппорта |
316 мм |
|
Ход верхнего суппорта |
130 мм |
|
Конус пиноли задней бабки: |
МТ-5 |
|
Ход пиноли задней бабки |
180 мм |
|
Ускоренное перемещение суппорта в продольном направлении |
4,5 м/мин |
|
Ускоренное перемещение суппорта в поперечном направлении |
1,9 м/мин |
|
Максимальный крутящий момент |
900N/m |
|
Максимальное усилие резания |
3700N |
|
Максимальный вес заготовки в центрах |
650 кг |
|
Диаметр пиноли задней бабки |
75 мм |
|
Габаритные размеры |
2390×1150×1460 |
|
Мощность главного привода |
7,5 кВт |
|
Мощность насоса СОЖ |
0,13 кВт |
|
Масса нетто/брутто |
2190/2600 кг |
| Комплект | |
|---|---|
| 3-х кулачковый патрон Ø315 мм с прямыми/обратными кулачками | |
| 4-х позиционный резцедержатель | |
| 4-х кулачковый патрон Ø350 мм | |
| Планшайба Ø 450 мм | |
| Подвижный люнет Ø16-95 мм | |
| Не подвижный люнет Ø19-165 мм | |
| Не вращающийся центр МТ-5 | |
| Переходная втулка МТ-5 | |
| Защитный экран патрона с концевым выключателем | |
| УЦИ по трем осям(Sino) | |
| Концевой упор продольного перемещения | |
| Регулируемые опоры станины | |
| Поддон для сбора стружки | |
| Задняя защитная стенка | |
| Ножной тормоз шпинделя с концевым выключателем | |
| Система подвода СОЖ | |
| Галогенная лампа местного освещения | |
| Инструкция по эксплуатации и деталировка с сертификатом СЕ | |
| Инструмент для обслуживания в инструментальном ящике | |
| Джойстик ускоренного перемещения по 2-м осям |
