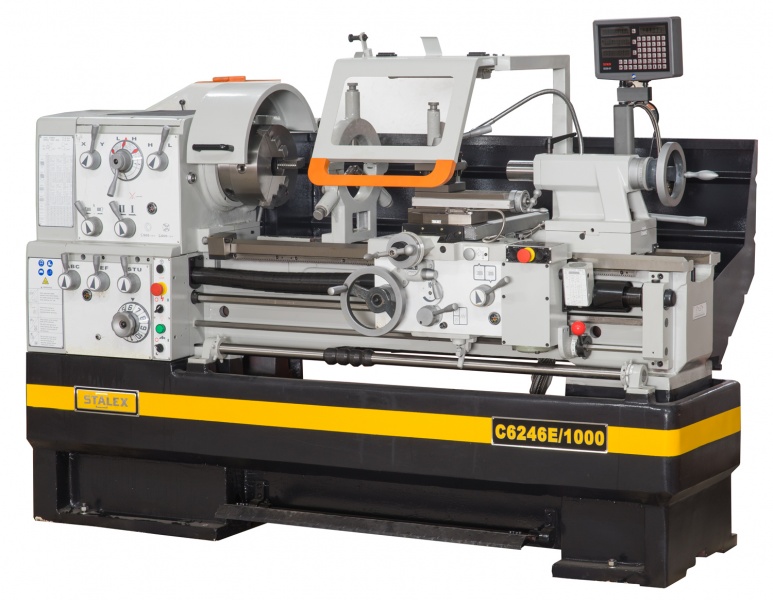

Станок токарно-винторезный STALEX C6246E/1000 (Аналог токарного станка 16К20, 1А616, 1К62, 16В20, 1В62Г)
Артикул: C6246E/1000
Категория: Токарно-винторезные станки
Гарантия: 12 месяцев
Наличие уточняйте
Гарантия лучшей цены
Персональное предложение
-
Описание
Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, полимерных материалов, поддающихся обработке резанием.
• Шпиндель поддерживается прецизионными роликовыми подшипниками, что позволяет обрабатывать изделия с высокой точностью.

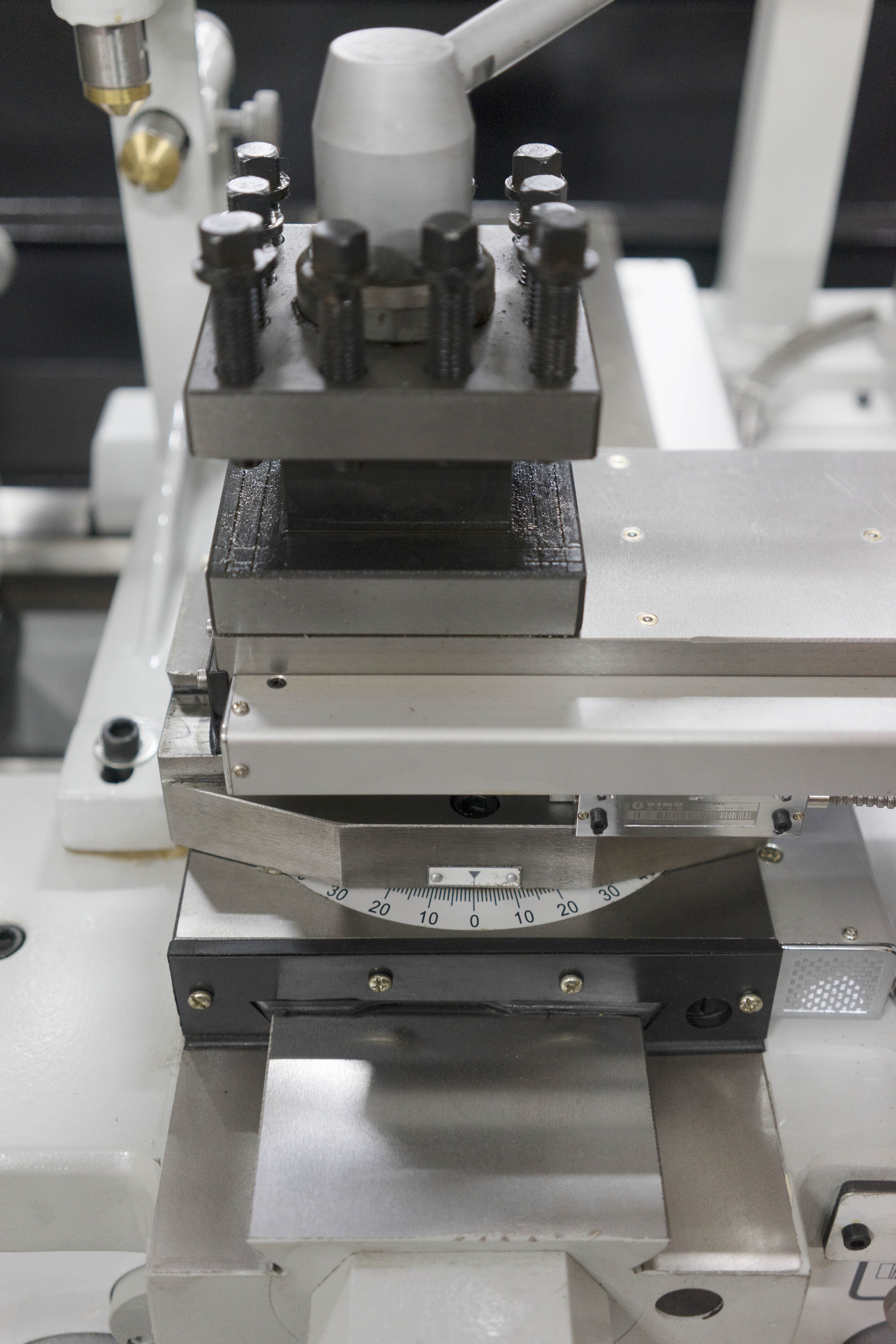

• Регулируемое перемещение в поперечном направлении крестовых салазок позволяет получать необходимые размеры конусов.
• Точность станка обеспечивается выборкой зазоров в направляющих с помощью регулируемой прижимной планки.

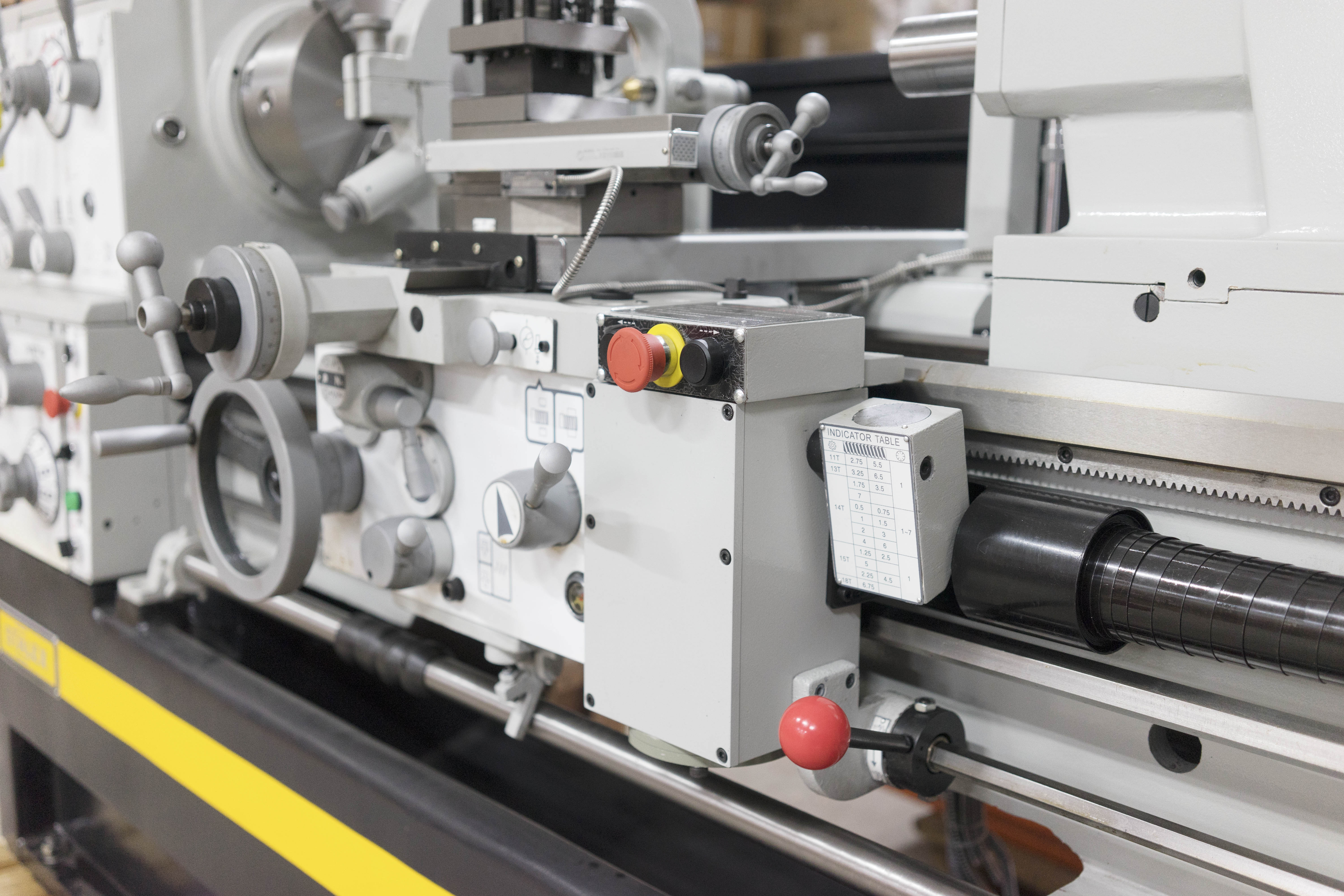

• Автоматическая продольная и поперечная подача

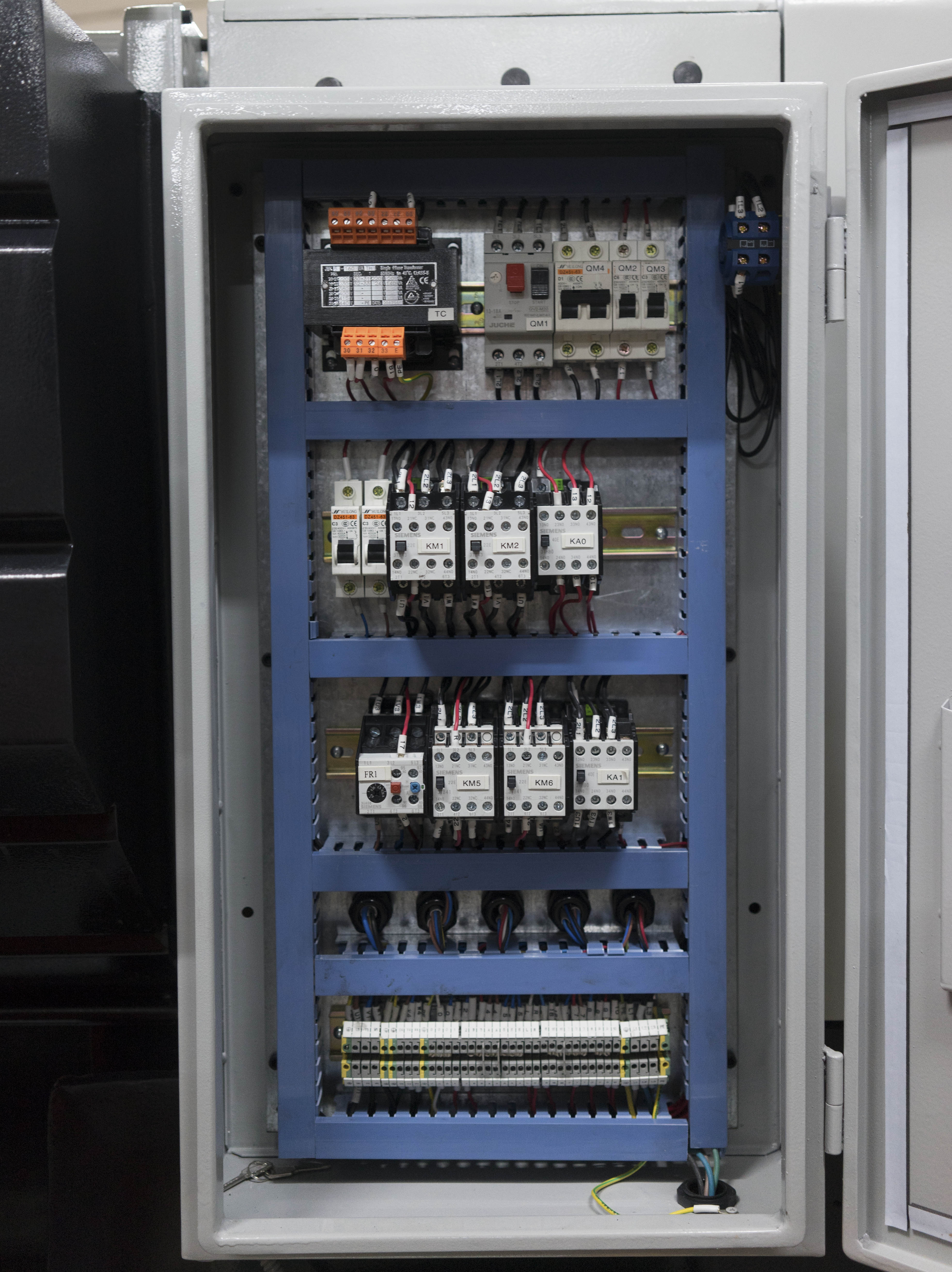

• Электрокомпоненты Siemens - Тех. характеристики
STALEX C6246E/1000 Диаметр обточки над станиной
460 мм
Диаметр обработки над суппортом
270 мм
Длина выемки (ГАП) 165 мм
Расстояние между центрами
1000 мм
Расстояние между направляющими
300 мм
Диаметр обработки над выемкой (ГАП)
690 мм
Диаметр отверстия шпинделя
80 мм
Диапазон частот вращения
12
Частота вращения шпинделя
25-1700 об/мин
Предел продольных рабочих подач, 42
0,031-1,7 мм/об
Предел поперечных рабочих подач, 42
0,014-0,784 мм/об
Метрическая резьба,41
0,1-14 мм
Дюймовая резьба,60
2-112 TPI
Модульная резьба,34
0.1-7 MP
Диаметральная резьба,50
4-112 DP
Торец шпинделя
D1-8
Внутренний конус шпинделя
MT7
Перемещение поперечного суппорта
285 мм
Сечение резцов
25х25 мм
Перемещение продольного суппорта
128 мм
Мощность главного привода
5,5 кВт

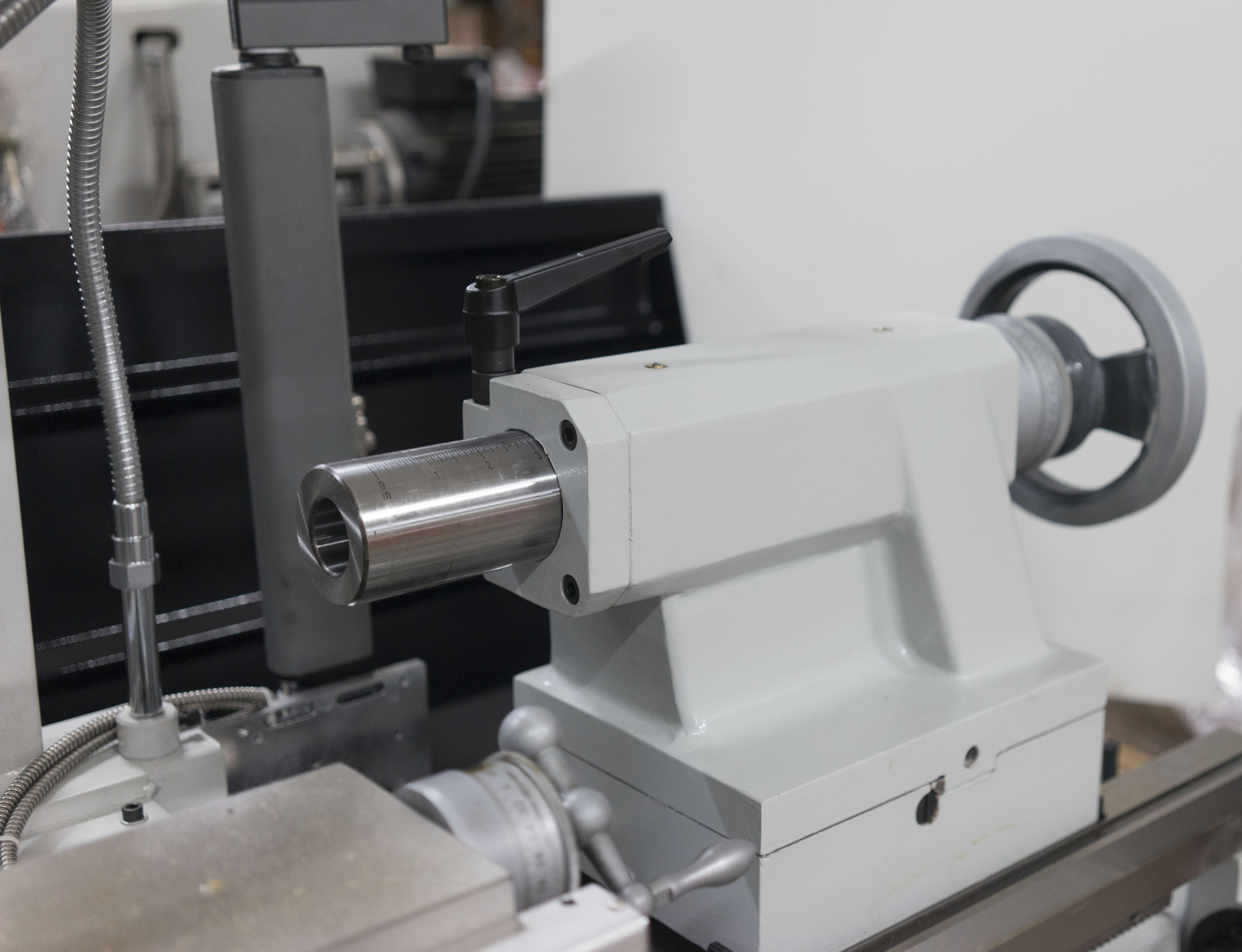

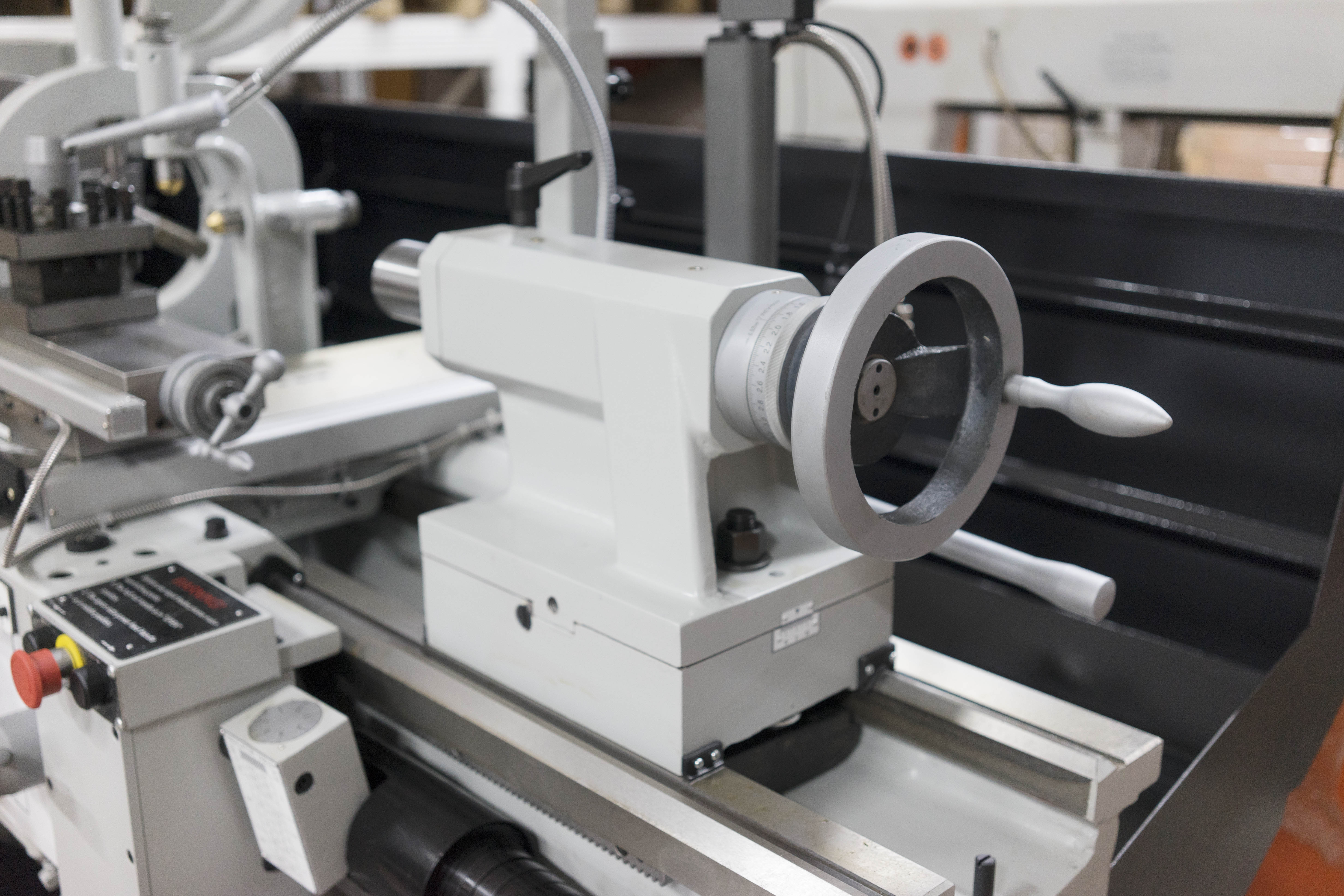

Диаметр пиноли задней бабки
60 мм
Ход пиноли задней бабки
130 мм
Конус пиноли задней бабки
МТ4
Мощность насоса охлаждения, кВт 0,13 кВт
Габаритные размеры
2200×1080×1370 мм
Масса нетто/брутто
1645/1910 кг
- Комплектация
Комплект Патрон 3-х кулачковый Ø250 мм 4-х кулачковый патрон Ø300 мм Планшайба Ø350 мм УЦИ по 3-м осям (Sino) Галогеновая лампа местного освещения Защита ходового вала Защита патрона Защита резцедержателя Система подачи СОЖ Упорный не вращающийся центр MT4 Переходник МТ-4 Подвижный люнет Ø13-80 мм Не подвижный люнет Ø13-152 мм CE комплектация Документация -
Аксессуары
• Шпиндель поддерживается прецизионными роликовыми подшипниками, что позволяет обрабатывать изделия с высокой точностью.
• Регулируемое перемещение в поперечном направлении крестовых салазок позволяет получать необходимые размеры конусов.
• Точность станка обеспечивается выборкой зазоров в направляющих с помощью регулируемой прижимной планки.
• Автоматическая продольная и поперечная подача
• Электрокомпоненты Siemens
|
|
STALEX C6246E/1000 |
|---|---|
|
Диаметр обточки над станиной |
460 мм |
|
Диаметр обработки над суппортом |
270 мм |
| Длина выемки (ГАП) |
165 мм |
|
Расстояние между центрами |
1000 мм |
|
Расстояние между направляющими |
300 мм |
|
Диаметр обработки над выемкой (ГАП) |
690 мм |
|
Диаметр отверстия шпинделя |
80 мм |
|
Диапазон частот вращения |
12 |
|
Частота вращения шпинделя |
25-1700 об/мин |
|
Предел продольных рабочих подач, 42 |
0,031-1,7 мм/об |
|
Предел поперечных рабочих подач, 42 |
0,014-0,784 мм/об |
|
Метрическая резьба,41 |
0,1-14 мм |
|
Дюймовая резьба,60 |
2-112 TPI |
|
Модульная резьба,34 |
0.1-7 MP |
|
Диаметральная резьба,50 |
4-112 DP |
|
Торец шпинделя |
D1-8 |
|
Внутренний конус шпинделя |
MT7 |
|
Перемещение поперечного суппорта |
285 мм |
|
Сечение резцов |
25х25 мм |
|
Перемещение продольного суппорта |
128 мм |
|
Мощность главного привода |
5,5 кВт |
|
Диаметр пиноли задней бабки |
60 мм |
|
Ход пиноли задней бабки |
130 мм |
|
Конус пиноли задней бабки |
МТ4 |
| Мощность насоса охлаждения, кВт |
0,13 кВт |
|
Габаритные размеры |
2200×1080×1370 мм |
|
Масса нетто/брутто |
1645/1910 кг |
| Комплект | |
|---|---|

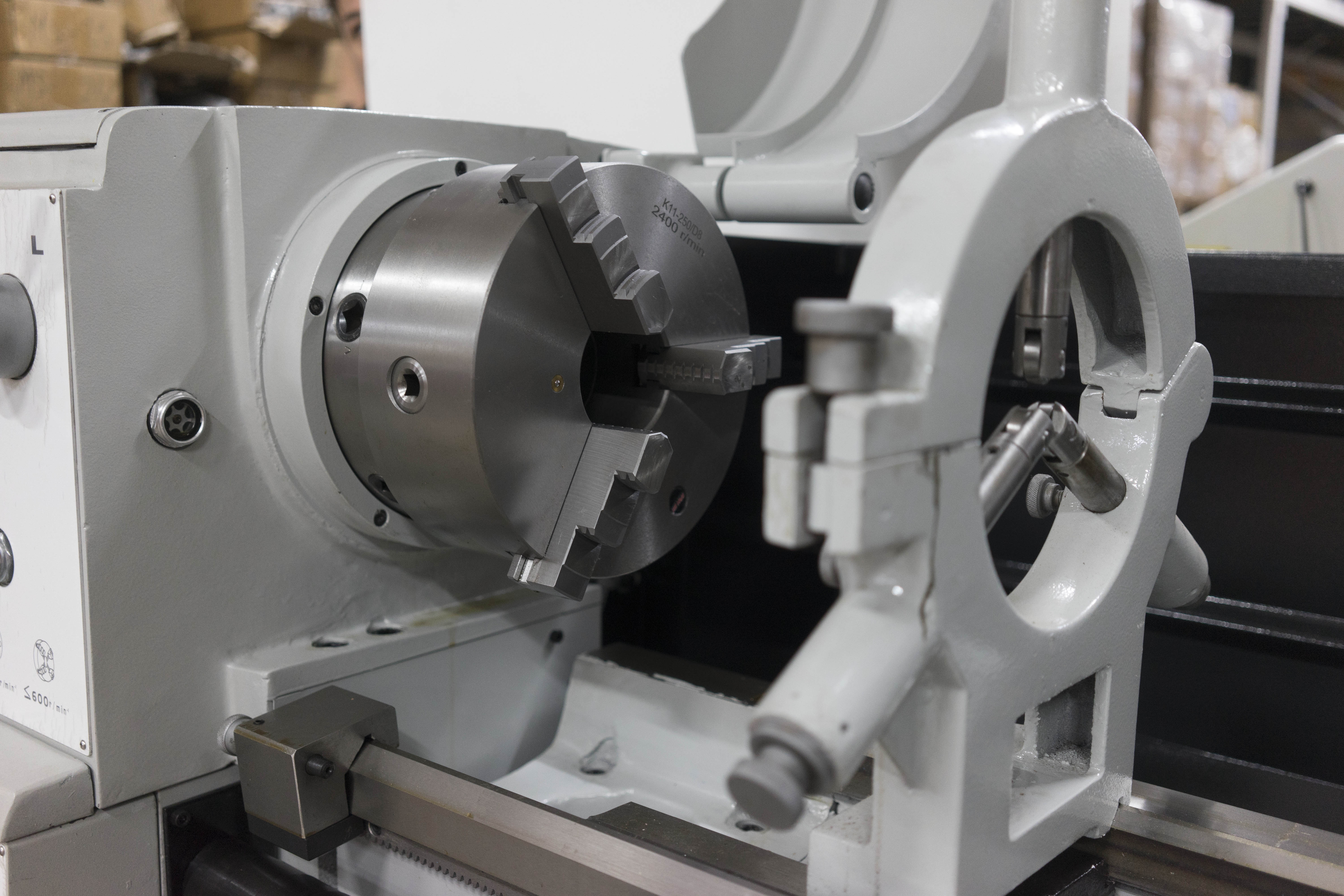

| Патрон 3-х кулачковый Ø250 мм | |
| 4-х кулачковый патрон Ø300 мм | |
| Планшайба Ø350 мм | |

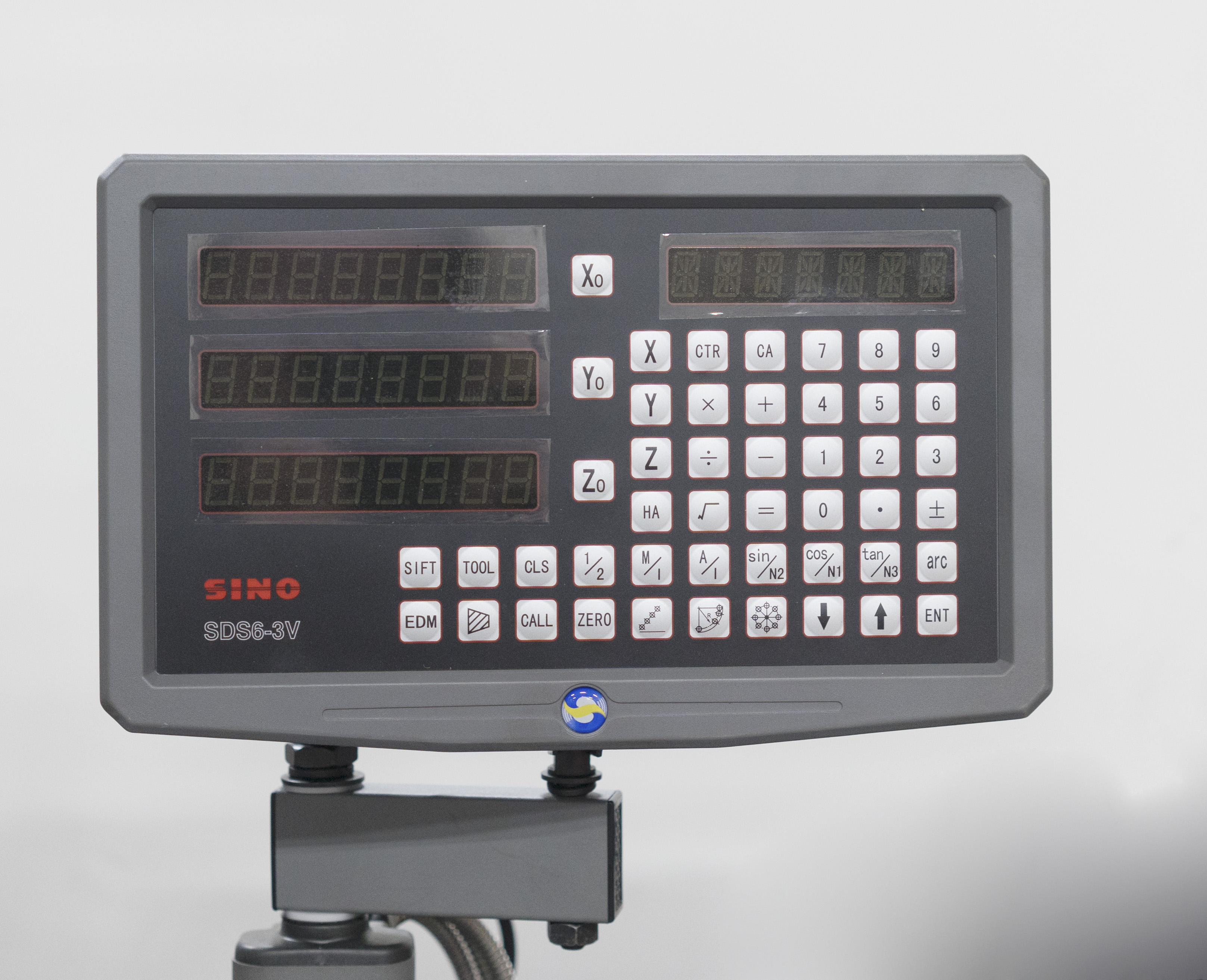

| УЦИ по 3-м осям (Sino) | |

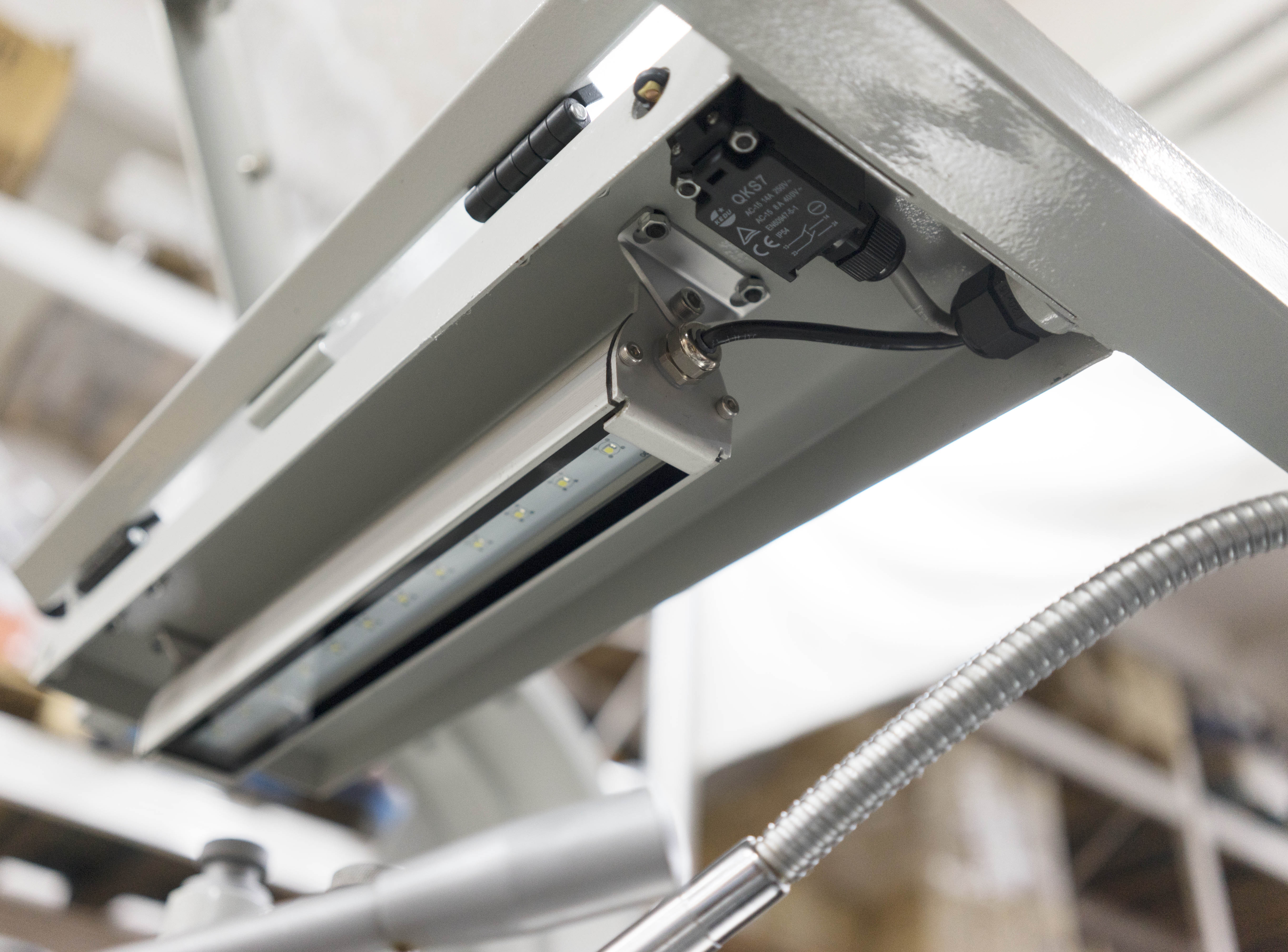

| Галогеновая лампа местного освещения | |
| Защита ходового вала | |
| Защита патрона | |

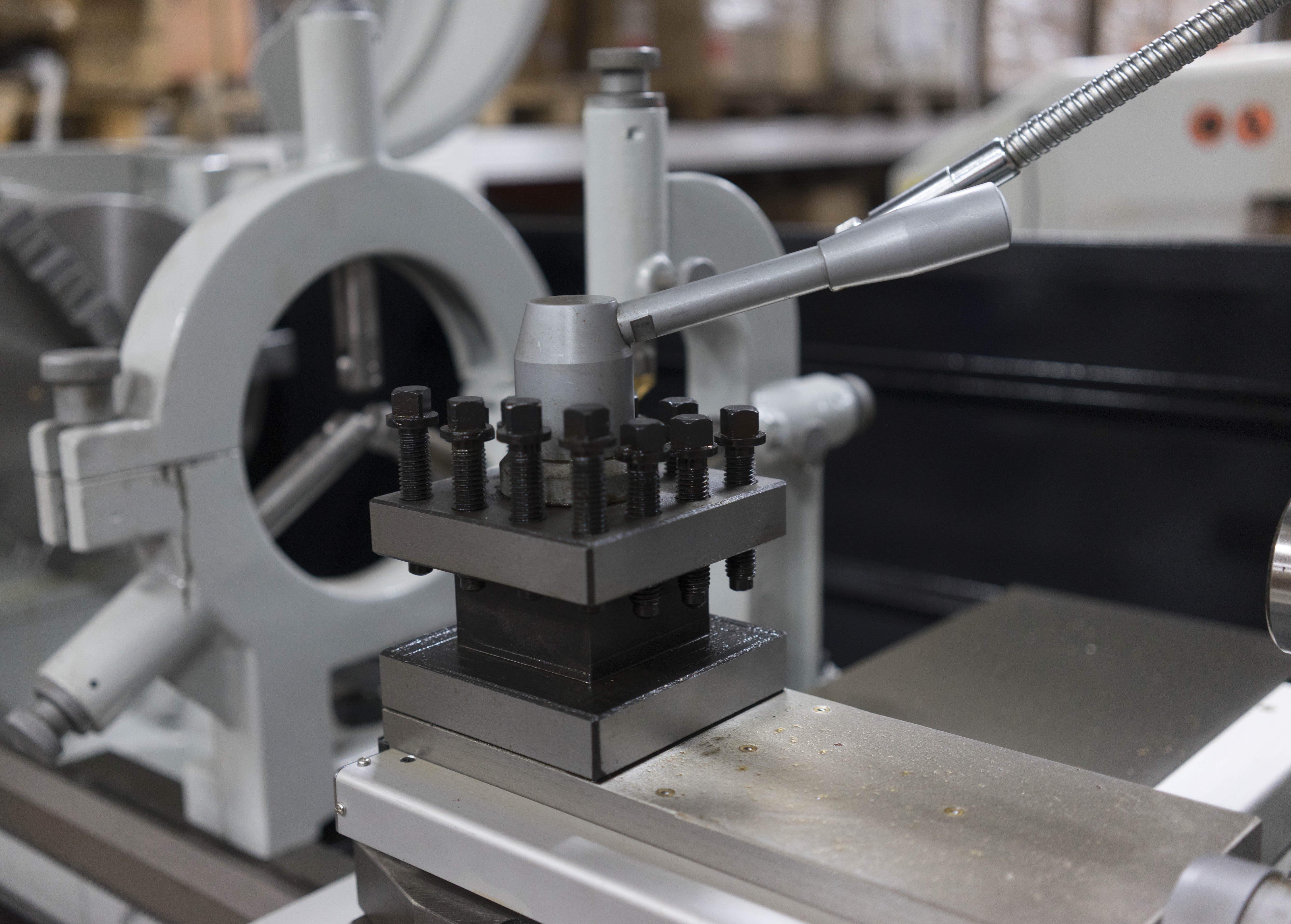

| Защита резцедержателя | |
| Система подачи СОЖ | |
| Упорный не вращающийся центр MT4 | |
| Переходник МТ-4 | |
| Подвижный люнет Ø13-80 мм | |

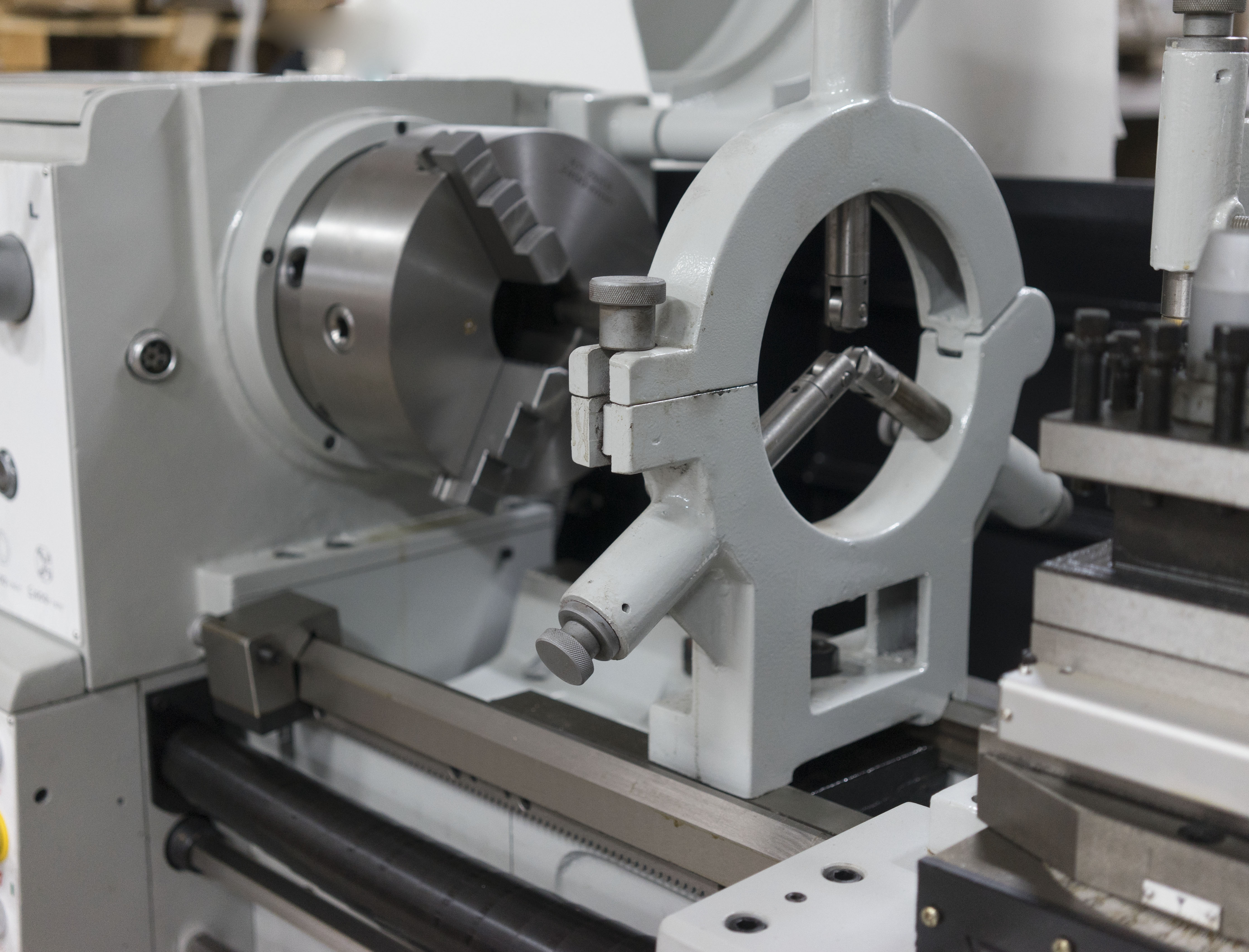

| Не подвижный люнет Ø13-152 мм | |
| CE комплектация | |
| Документация |
