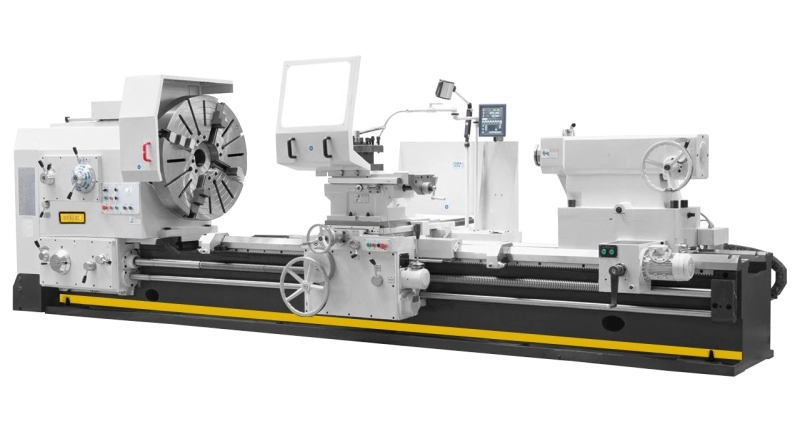

Токарно-винторезный станок STALEX D1250/8000

Артикул: D1250/8000

Категория: Тяжелые токарные станки

Гарантия: 12 месяцев

Наличие уточняйте

Оставить заявку

Добавить
к сравнению

Нашли дешевле? Снизим цену!

Описание
- Станина станка отличается исключительной жесткостью при скручивании и низким уровнем вибрации, что является необходимым условием для точного точения;
- Передача вращательного движения (вперед / назад) осуществляется через приводной вал с гидравлической муфтой;
- Направляющие большого размера подвергаются индукционной закалке и шлифованию;
- Литой шпиндель с большой толщиной стенки и компактной конструкцией гарантирует жесткость и стабильность;
- Закаленные и отшлифованные шестерни и валы, в том числе в коробке передач подачи
- Для обработки самых разных деталей станок имеет диапазон частот вращения от 3,15 до 315 об/мин при 33 скоростях;
- Плавный пуск главного шпинделя с помощью механической многодисковой муфты;
- Изготовлен по стандартам СЕ
Комплект поставки:
- 4-х кулачковая планшайба Ø1000 мм;
- 4-х позиционный резцедержатель с фиксатором;
- Неподвижный люнет Ø50-590 мм
- Подвижный люнет Ø50-220 мм;
- УЦИ по 3-м осям
- Защитный экран патрона с концевым выключателем;
- Концевой упор продольного перемещения;
- Электрокомпоненты Schneider electric
- Регулируемые опоры станины;
- Моторизованная задняя бабка
- Система подвода СОЖ;
- LED лампа местного освещения;
- Инструкция по эксплуатации
- Инструмент для обслуживания

Тех. характеристики


Диаметр обточки над станиной	Ø1250 мм
Ø обточки над поперечным суппортом	Ø900 мм
Ø обточки над съёмным мостиком gap	Ø1500
Длинна съемного мостика gap	610 мм
Расстояние между центрами	8000 мм
Ширина станины	755 мм
Макс. масса детали, обрабатываемой в центрах	6 000 кг
Макс. масса детали, обрабатываемой в планшайбе	1 500 кг
Частота вращения шпинделя, (21 вперед/12 реверс)	3,15 -315/4-315 об/мин
Конус шпинделя	ISO A2-15
Планшайба 4-х кулачковая	Ø1000 мм
Проходное отверстие шпинделя	Ø130 мм
Ход по оси X	630 мм
Ход по оси Z	7800 мм
Ход по оси z-1	300 мм
Продольная подача ось X	0,064-12 мм/об
Поперечная подача ось Z	0,032-6 мм/об
Подача верхних салазок z-1	0,016-3 мм/ об
Метрическая резьба,56	1-120 мм
Диаметральная резьба,56	30-1/4 DP
Дюймовая резьба,56	1/2-60 TPI
Модульная резьба,56	0,5-60 мм
Максимальный размер инструмента	45х45 мм
Угол поворота резцедержателя	180º
Ускор. перем. продольного суппорта ось Z	3,740 мм/мин
Ускор. перем. поперечного суппорта ось X	1,870 мм/мин
Конус пиноли задней бабки:	Metric 80
Ход пиноли задней бабки	300 мм
Диаметр пиноли задней бабки	Ø160 мм
Габаритные размеры станка	11100х1810х1790 мм
Габаритные размеры упаковки	11360×1950×2200 мм
Мощность главного привода	22,0 кВт
Мощность насоса помпы СОЖ	0,15 кВт
Максимальный крутящий момент на шпинделе	12800Nm
Максиальное усилие резания(продольное/поперечное)	4500 кг
Объем бака СОЖ	120 л
Объем масла в переднюю бабку и коробку передач	75 л
Объем масла в суппорт	12 л
Мотор ускоренного перемещения	1,5 кВт
Мощность двигателя перемещения задней бабки	1,5 кВт
Масса	16 100 кг

Комплектация

Комплект
4-х кулачковая планшайба Ø1000 мм
4-х позиционный резцедержатель с фиксатором
Неподвижный люнет Ø50-590 мм
Подвижный люнет Ø50-220 мм
УЦИ по 3-м осям
Защитный экран патрона с концевым выключателем
Концевой упор продольного перемещения
Электрокомпоненты Schneider electric
Регулируемые опоры станины
Моторизованная задняя бабка
Система подвода СОЖ
LED лампа местного освещения
Инструкция по эксплуатации
Инструмент для обслуживания

Станина станка отличается исключительной жесткостью при скручивании и низким уровнем вибрации, что является необходимым условием для точного точения;
Передача вращательного движения (вперед / назад) осуществляется через приводной вал с гидравлической муфтой;
Направляющие большого размера подвергаются индукционной закалке и шлифованию;
Литой шпиндель с большой толщиной стенки и компактной конструкцией гарантирует жесткость и стабильность;
Закаленные и отшлифованные шестерни и валы, в том числе в коробке передач подачи
Для обработки самых разных деталей станок имеет диапазон частот вращения от 3,15 до 315 об/мин при 33 скоростях;
Плавный пуск главного шпинделя с помощью механической многодисковой муфты;
Изготовлен по стандартам СЕ

Комплект поставки:

4-х кулачковая планшайба Ø1000 мм;
4-х позиционный резцедержатель с фиксатором;
Неподвижный люнет Ø50-590 мм
Подвижный люнет Ø50-220 мм;
УЦИ по 3-м осям
Защитный экран патрона с концевым выключателем;
Концевой упор продольного перемещения;
Электрокомпоненты Schneider electric
Регулируемые опоры станины;
Моторизованная задняя бабка
Система подвода СОЖ;
LED лампа местного освещения;
Инструкция по эксплуатации
Инструмент для обслуживания


Диаметр обточки над станиной	Ø1250 мм
Ø обточки над поперечным суппортом	Ø900 мм
Ø обточки над съёмным мостиком gap	Ø1500
Длинна съемного мостика gap	610 мм
Расстояние между центрами	8000 мм
Ширина станины	755 мм
Макс. масса детали, обрабатываемой в центрах	6 000 кг
Макс. масса детали, обрабатываемой в планшайбе	1 500 кг
Частота вращения шпинделя, (21 вперед/12 реверс)	3,15 -315/4-315 об/мин
Конус шпинделя	ISO A2-15
Планшайба 4-х кулачковая	Ø1000 мм
Проходное отверстие шпинделя	Ø130 мм
Ход по оси X	630 мм
Ход по оси Z	7800 мм
Ход по оси z-1	300 мм
Продольная подача ось X	0,064-12 мм/об
Поперечная подача ось Z	0,032-6 мм/об
Подача верхних салазок z-1	0,016-3 мм/ об
Метрическая резьба,56	1-120 мм
Диаметральная резьба,56	30-1/4 DP
Дюймовая резьба,56	1/2-60 TPI
Модульная резьба,56	0,5-60 мм
Максимальный размер инструмента	45х45 мм
Угол поворота резцедержателя	180º
Ускор. перем. продольного суппорта ось Z	3,740 мм/мин
Ускор. перем. поперечного суппорта ось X	1,870 мм/мин
Конус пиноли задней бабки:	Metric 80
Ход пиноли задней бабки	300 мм
Диаметр пиноли задней бабки	Ø160 мм
Габаритные размеры станка	11100х1810х1790 мм
Габаритные размеры упаковки	11360×1950×2200 мм
Мощность главного привода	22,0 кВт
Мощность насоса помпы СОЖ	0,15 кВт
Максимальный крутящий момент на шпинделе	12800Nm
Максиальное усилие резания(продольное/поперечное)	4500 кг
Объем бака СОЖ	120 л
Объем масла в переднюю бабку и коробку передач	75 л
Объем масла в суппорт	12 л
Мотор ускоренного перемещения	1,5 кВт
Мощность двигателя перемещения задней бабки	1,5 кВт
Масса	16 100 кг

Комплект
4-х кулачковая планшайба Ø1000 мм
4-х позиционный резцедержатель с фиксатором
Неподвижный люнет Ø50-590 мм
Подвижный люнет Ø50-220 мм
УЦИ по 3-м осям
Защитный экран патрона с концевым выключателем
Концевой упор продольного перемещения
Электрокомпоненты Schneider electric
Регулируемые опоры станины
Моторизованная задняя бабка
Система подвода СОЖ
LED лампа местного освещения
Инструкция по эксплуатации
Инструмент для обслуживания
