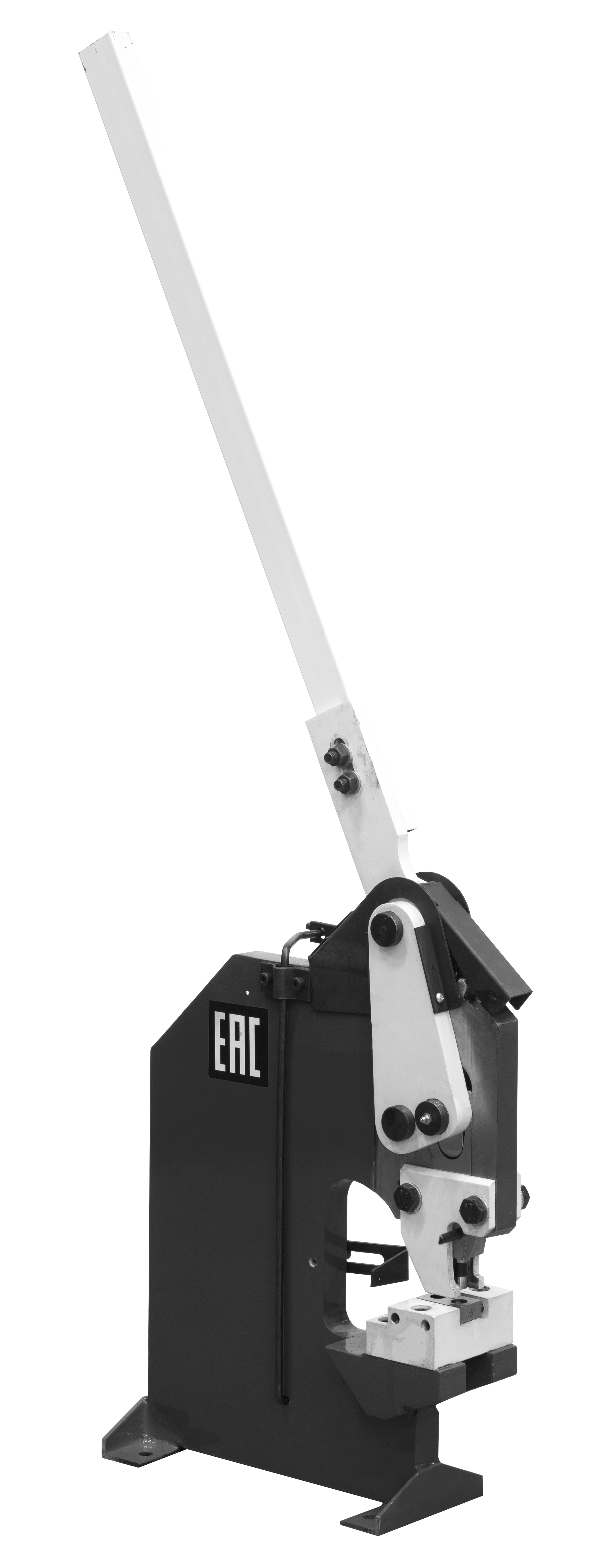

Станок вырубной ручной STALEX HP-20
Артикул: 376401
Категория: Пресс-ножницы для металла
Гарантия: 12 месяцев
Наличие уточняйте
Гарантия лучшей цены
Персональное предложение
-
Описание
Мощный, компактный станок для пробивки круглых отверстий в листовом металле до 5 мм с глубиной хода 160 мм. Станок оснащён упором фиксации подачи заготовки в зев станины. Двойная рукоять рычага в собранном состоянии имеет длину 1670 мм, с установкой одной части длина равна 850 мм. Конструкцией и оснасткой станок Stalex HP-20 аналогичен c узлом многофункциональных ножниц Stalex PBS-9.
В стандартной комплектации оснастка для пробивки отверстий - Ø 16 мм. - Тех. характеристики
STALEX HP-20
Максимальная толщина металла (перфорирование) сталь σв ≤400МПа, мм 5
Диаметр перфорирования матрица/пуансон (в стандартной комплектации), мм Ø 16
Глубина захода, мм 160
Габариты станка/упаковки, мм 550х340х180 / 520х230х920
Масса нетто/брутто, кг 74/80
Максимально допустимые толщины
Толщина листа0,5-1,5 мм
1,5-2,5 мм
2,5-3,5 мм
3,5-5,0 мм
Материал
Алюминий
Ø2,5-20
Ø3,0-20
Ø5,0-20
Ø8,0-20
Медь
Ø3,0-30
Ø5,0-20
Ø6,0-20
Ø8,0-20
Углеродистая сталь A3
Ø6,0-30
Ø8,0-18
Ø10-17
----
Марка: A3 (Страна: Китай) – аналоги:
16Д - сталь конструкционная для сварных конструкций
18кп - сталь конструкционная углеродистая качественная
Ст3кп – сталь конструкционная углеродистая обыкновенного качества (сталь 3)При работе с макс. толщиной листа – максимальные параметры могут не соответствовать табличным значениям, это связано с разностью коэффициента предела прочности σв, который не должен превышать параметр σв <400 MРa при работе с углеродистой и низкоуглеродистой сталью.
-
Аксессуары
В стандартной комплектации оснастка для пробивки отверстий - Ø 16 мм.
|
STALEX HP-20 |
|
|---|---|
| Максимальная толщина металла (перфорирование) сталь σв ≤400МПа, мм |
5 |
| Диаметр перфорирования матрица/пуансон (в стандартной комплектации), мм |
Ø 16 |
| Глубина захода, мм |
160 |
| Габариты станка/упаковки, мм |
550х340х180 / 520х230х920 |
| Масса нетто/брутто, кг |
74/80 |
Максимально допустимые толщины
|
Толщина листа |
0,5-1,5 мм |
1,5-2,5 мм |
2,5-3,5 мм |
3,5-5,0 мм |
|
|
Материал |
|||||
|
Алюминий |
Ø2,5-20 |
Ø3,0-20 |
Ø5,0-20 |
Ø8,0-20 |
|
|
Медь |
Ø3,0-30 |
Ø5,0-20 |
Ø6,0-20 |
Ø8,0-20 |
|
|
Углеродистая сталь A3 |
Ø6,0-30 |
Ø8,0-18 |
Ø10-17 |
---- |
|
Марка: A3 (Страна: Китай) – аналоги:
16Д - сталь конструкционная для сварных конструкций
18кп - сталь конструкционная углеродистая качественная
Ст3кп – сталь конструкционная углеродистая обыкновенного качества (сталь 3)
При работе с макс. толщиной листа – максимальные параметры могут не соответствовать табличным значениям, это связано с разностью коэффициента предела прочности σв, который не должен превышать параметр σв <400 MРa при работе с углеродистой и низкоуглеродистой сталью.

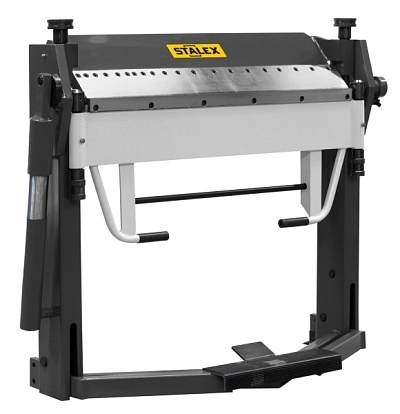

| Габариты, мм | 1460x620x1270 |
