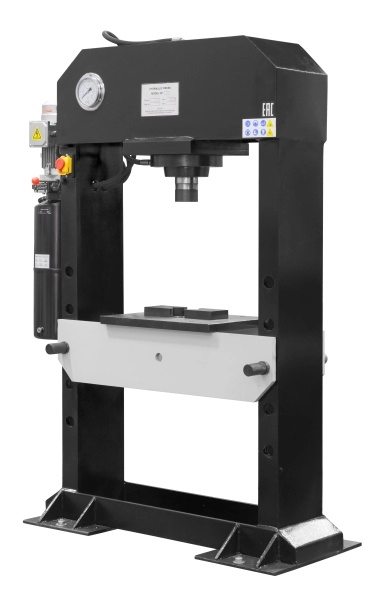

Гидравлический пресс STALEX HP-80
Артикул: 382017
Категория: Прессы гидравлические
Гарантия: 12 месяцев
Наличие уточняйте
Гарантия лучшей цены
Персональное предложение
-
Описание
Гидравлический пресс Stalex HP-80 предназначен для работы в ремонтных и сборочных цехах, используется для сборки узлов под давлением (пример: сборка игольчатых подшипников, запрессовка подшипников в агрегаты машин, в том числе и погонных подшипников). Так же на данном прессе возможно вести работы связанные с корректировкой положения элементов детали, запрессовка втулок в глухих и сквозных отверстиях, замыкание стопорных колец соответственного размера, пробивку отверстий и другие виды операций.
Гидростанция станка имеет 3 положения работы:
-
Рычаг в право – рабочий ход
-
Среднее положение рычага – стоп
-
Рычаг влево – обратный ход штока в верх
Так же гидравлические прессы Stalex HP являются идеальным оборудованием для автомобильной отрасли. Пресс предназначен для сгибания, монтажа и демонтажа, прессования и растягивания, склепки, штамповки, испытания под нагрузкой, испытания сварки и т.д. Используя специальные формы, можно штамповать различные автомобильные запчасти. Благодаря регулировке положения рабочего стола, можно выполнять обработку высоких деталей, это особенно полезно для монтажа и демонтажа тяжелых автомобильных деталей.
В нем сочетаются преимущества простой конструкции, высокого давления с меньшим весом, поэтому, данный агрегат будет очень удобен в эксплуатации.
Вес станка 900кг означает крепкую и жёсткую раму, что обеспечивает устойчивую работу. Модели Stalex HP имеют мощные сваренные опоры для установки тяжёлых деталей, не подвергая риску рабочий процесс запрессовки (исключаются люфты, перекосы и поломки станины).
Гидростанция станка имеет 3 положения работы:
-
Рычаг в право – рабочий ход
-
Среднее положение рычага – стоп
-
Рычаг влево – обратный ход штока в верх
Время опускание штока на макс. длину 260мм (макс. ход) – 24 секунд (без нагрузки)
Время обратного подъёма штока – 25 секунд (без нагрузки)

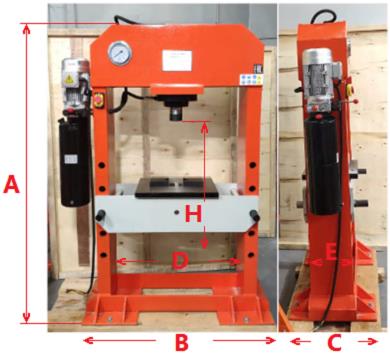

А – общая высота станка
1780 мм
B – общая ширина станка (по ножным опорам)
1260 мм
B – общая ширина станка (верхняя часть станка + гидростанция)
1370мм
С – общая глубина станка
500 мм
D – расстояние между опорами
800 мм
Е – ширина опор
238 мм
H - максимальная высота заготовки, т.е. расстояние от верхней позиции цилиндра до нижнего положения рабочего стола.
650 мм

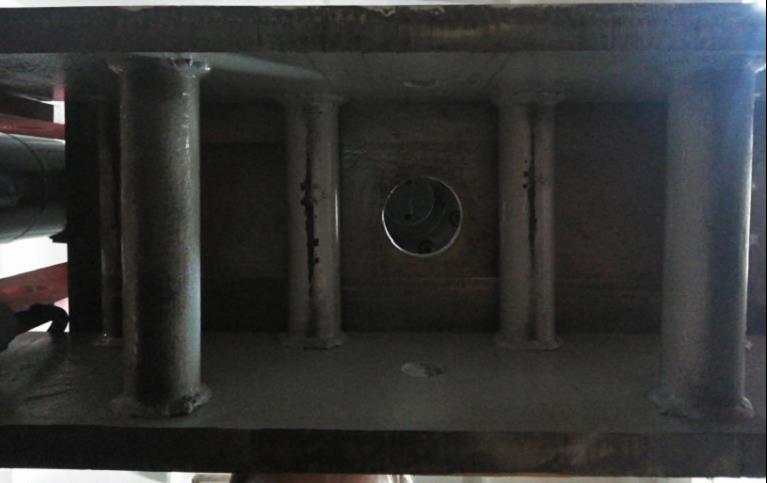

Четыре ребра жёсткости рабочего стола.
(D: Ширина 800мм – расстояние между опорами)
(Ширина 11100мм – расстояние стола вкл. ширину опор)
Рычаги крепления стола – Ø=47мм.
Рычаги крепления стола – L= 350мм (гладкая часть) / L= 440мм (общая длина).
Ø отв. крепления стола на сварных опорах - Ø=50мм.
Толщины стенок сварных опор – 20мм.
Толщина горизонтальной части стола (рабочая поверхность) – 28мм.
Ø отверстия в рабочей части стола – 88мм.

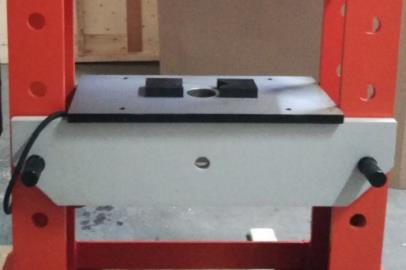

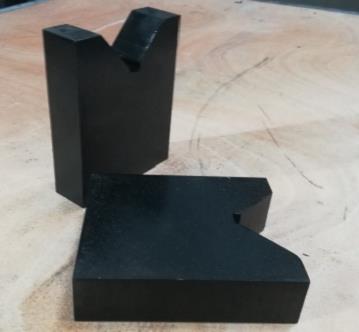

В стандартной комплектации два рабочих блока.
115х95х30 (ДхШхТ).
Глубина V-образного паза -29мм.

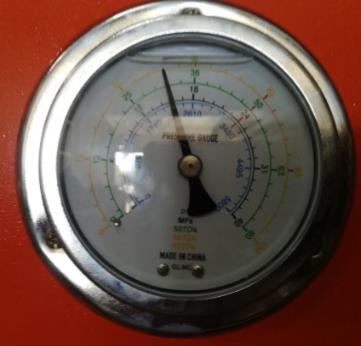

Манометр
В стандартной комплектации поставляется пресс-головка.
Ø пресс-головки – 100мм
Высота пресс-головки – 40мм + резьба 38мм

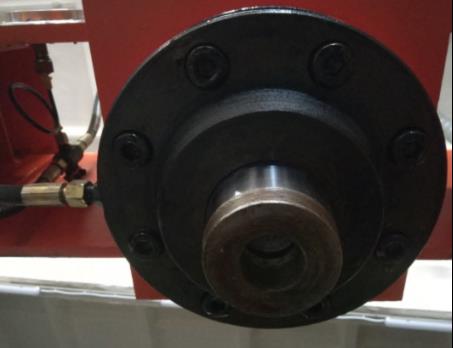

Вал штока без пресс-головки.
Ø штока – 87мм (в обточке на длине 15мм) /90мм (рабочая поверхность
Макс. ход штока – 260мм

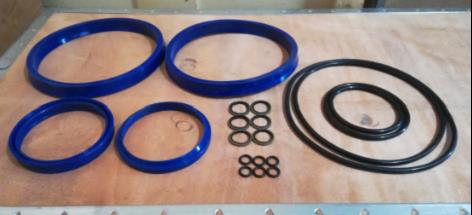

В стандартной комплектации поставляются дополнительные уплотнительные кольца.

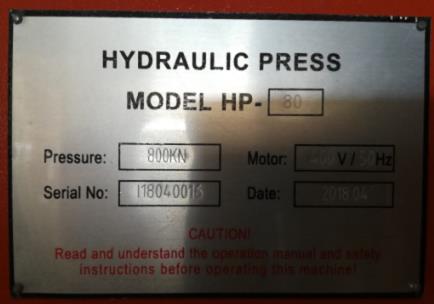

Шильдик станка.

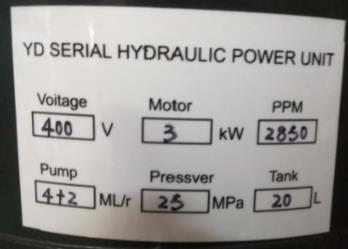

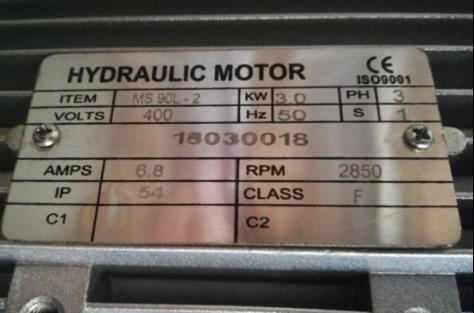

Шильдик мотора гидростанции.
Шильдик гидростанции.
Рабочая ёмкость станка.

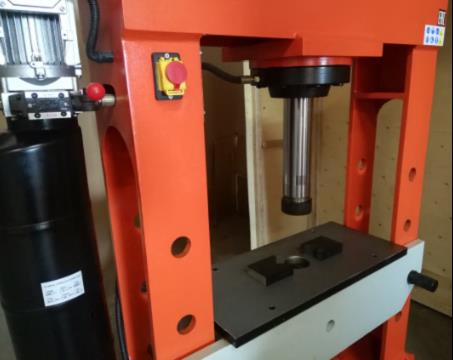

Макс. ход штока с пресс-головкой.
Стандартная комплектация:
Рабочие блоки – 2шт
Пресс-головка – 1шт
Дополнительные уплотнительные кольца
-
- Тех. характеристики
Модель
HP-80
Артикул
382017
Усилие, кН
800
Усилие, тонн
80
Номинальное давление, МПа
25
Мощность мотора
3 кВт
Рабочее напряжение
380В - 50Гц - 3 фазы
Макс. ёмкость, мм
650
(H: ход + перемещение стола)
Ход штока, мм
260
Гидростанция станка имеет 3 положения работы
-
Рычаг в право – рабочий ход
-
Среднее положение рычага – стоп
-
Рычаг влево – обратный ход штока в верх
Расстояние от пола до рычага переключения гидростанции, мм
1280
Перемещение стола
4 позиций с промежутком 200мм
(общее перемещение стола: 200мм+200мм+200мм=600мм)
Рабочий размер стола, мм
775х345 (ШхГ)
Общие размеры стола, мм
800х310 (ШхГ)
(D: Ширина 800мм – расстояние между опорами)
(Ширина 1110мм – расстояние стола вкл. ширину опор)
Рычаги крепления стола, мм
Ø=47/ L=350мм
Ø отв. крепления стола на сварных опорах, мм
Ø=50
Толщина стенки сварных опор, мм
t=20
Толщина стенки верхней части станка, мм
t=18
Размеры упаковки, мм (ШхГхВ)
1600х650х2000
Упаковка
фанерный ящик
Стандартная комплектация
Рабочие блоки – 2шт
Пресс-головка – 1шт
Дополнительные уплотнительные кольца
Масса, кг (нетто)
900
Масса, кг (брутто)
1000
-
-
Аксессуары
Гидравлический пресс Stalex HP-80 предназначен для работы в ремонтных и сборочных цехах, используется для сборки узлов под давлением (пример: сборка игольчатых подшипников, запрессовка подшипников в агрегаты машин, в том числе и погонных подшипников). Так же на данном прессе возможно вести работы связанные с корректировкой положения элементов детали, запрессовка втулок в глухих и сквозных отверстиях, замыкание стопорных колец соответственного размера, пробивку отверстий и другие виды операций.
Гидростанция станка имеет 3 положения работы:
-
Рычаг в право – рабочий ход
-
Среднее положение рычага – стоп
-
Рычаг влево – обратный ход штока в верх
Так же гидравлические прессы Stalex HP являются идеальным оборудованием для автомобильной отрасли. Пресс предназначен для сгибания, монтажа и демонтажа, прессования и растягивания, склепки, штамповки, испытания под нагрузкой, испытания сварки и т.д. Используя специальные формы, можно штамповать различные автомобильные запчасти. Благодаря регулировке положения рабочего стола, можно выполнять обработку высоких деталей, это особенно полезно для монтажа и демонтажа тяжелых автомобильных деталей.
В нем сочетаются преимущества простой конструкции, высокого давления с меньшим весом, поэтому, данный агрегат будет очень удобен в эксплуатации.
Вес станка 900кг означает крепкую и жёсткую раму, что обеспечивает устойчивую работу. Модели Stalex HP имеют мощные сваренные опоры для установки тяжёлых деталей, не подвергая риску рабочий процесс запрессовки (исключаются люфты, перекосы и поломки станины).
|
|
Гидростанция станка имеет 3 положения работы:
Время опускание штока на макс. длину 260мм (макс. ход) – 24 секунд (без нагрузки) Время обратного подъёма штока – 25 секунд (без нагрузки)
|
|
|
|
А – общая высота станка |
1780 мм |
|
B – общая ширина станка (по ножным опорам) |
1260 мм |
|
|
B – общая ширина станка (верхняя часть станка + гидростанция) |
1370мм |
|
|
С – общая глубина станка |
500 мм |
|
|
D – расстояние между опорами |
800 мм |
|
|
Е – ширина опор |
238 мм |
|
|
H - максимальная высота заготовки, т.е. расстояние от верхней позиции цилиндра до нижнего положения рабочего стола. |
650 мм |
|
|
|
Четыре ребра жёсткости рабочего стола. (D: Ширина 800мм – расстояние между опорами) (Ширина 11100мм – расстояние стола вкл. ширину опор) |
|
|
|
Рычаги крепления стола – Ø=47мм. Рычаги крепления стола – L= 350мм (гладкая часть) / L= 440мм (общая длина). Ø отв. крепления стола на сварных опорах - Ø=50мм. Толщины стенок сварных опор – 20мм. Толщина горизонтальной части стола (рабочая поверхность) – 28мм. Ø отверстия в рабочей части стола – 88мм. |
|
|
|
В стандартной комплектации два рабочих блока. 115х95х30 (ДхШхТ). Глубина V-образного паза -29мм.
|
|
|
|
Манометр |
|
|
|
В стандартной комплектации поставляется пресс-головка. Ø пресс-головки – 100мм Высота пресс-головки – 40мм + резьба 38мм |
|
|
|
Вал штока без пресс-головки. Ø штока – 87мм (в обточке на длине 15мм) /90мм (рабочая поверхность Макс. ход штока – 260мм |
|
|
|
В стандартной комплектации поставляются дополнительные уплотнительные кольца. |
|
|
|
Шильдик станка. |
|
|
|
Шильдик мотора гидростанции. |
|
|
|
Шильдик гидростанции. |
|
|
|
Рабочая ёмкость станка. Макс. ход штока с пресс-головкой. Стандартная комплектация: Рабочие блоки – 2шт Пресс-головка – 1шт Дополнительные уплотнительные кольца |
|
|
Модель |
HP-80 |
|
Артикул |
382017 |
|
Усилие, кН |
800 |
|
Усилие, тонн |
80 |
|
Номинальное давление, МПа |
25 |
|
Мощность мотора |
3 кВт |
|
Рабочее напряжение |
380В - 50Гц - 3 фазы |
|
Макс. ёмкость, мм |
650 (H: ход + перемещение стола) |
|
Ход штока, мм |
260 |
|
Гидростанция станка имеет 3 положения работы |
|
|
Расстояние от пола до рычага переключения гидростанции, мм |
1280 |
|
Перемещение стола |
4 позиций с промежутком 200мм (общее перемещение стола: 200мм+200мм+200мм=600мм) |
|
Рабочий размер стола, мм |
775х345 (ШхГ) |
|
Общие размеры стола, мм |
800х310 (ШхГ) (D: Ширина 800мм – расстояние между опорами) (Ширина 1110мм – расстояние стола вкл. ширину опор) |
|
Рычаги крепления стола, мм |
Ø=47/ L=350мм |
|
Ø отв. крепления стола на сварных опорах, мм |
Ø=50 |
|
Толщина стенки сварных опор, мм |
t=20 |
|
Толщина стенки верхней части станка, мм |
t=18 |
|
Размеры упаковки, мм (ШхГхВ) |
1600х650х2000 |
|
Упаковка |
фанерный ящик |
|
Стандартная комплектация |
Рабочие блоки – 2шт Пресс-головка – 1шт Дополнительные уплотнительные кольца |
|
Масса, кг (нетто) |
900 |
|
Масса, кг (брутто) |
1000 |
