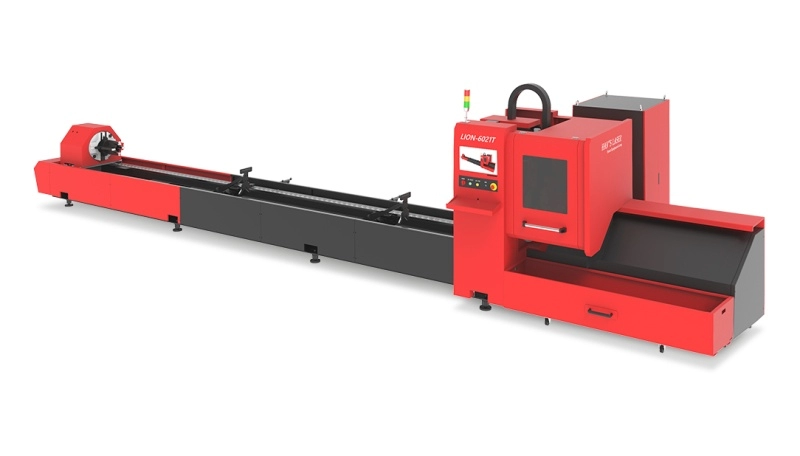

Оптоволоконный комплекс LION 6021T

Категория: Станки лазерной резки с чпу

Гарантия: 12 месяцев

Наличие уточняйте

Узнать цену

Оставить заявку

Добавить
к сравнению

Нашли дешевле? Снизим цену!

Гарантия лучшей цены

Персональное предложение

Описание

Оптоволоконный комплекс LION 6021T, специально создан для чистого раскроя труб длиной до 6 м и толщиной стенки до 10 мм для мелкосерийных производств. Благодаря высокой точности обработки ±0.05 мм, скорости до 100 м/мин, автоматизации процессов и высокопроизводительной системе ЧПУ этот лазерный труборез прекрасно подходит для резки труб, швеллеров, балок, профилей в диапазоне габаритных размеров 20-210 мм (круглая труба) / 20-150 мм (квадратный профиль).

Функции резки

Резка методом Ping-pong
Автоматическая проверка чертежа
Резка методом Flying Cutting
Нестинг
Система Follow up function
Технология PFC
Автоопределение границ материала
Медленный прожиг
Острый угол
Быстрый прожиг с автофокусом
Функция микросоединения Micro Joint function

Преимущества

Безупречное качество кромки
Гибкость в выборе режимов, толщин и материалов
Прочная и жесткая конструкция станины
Комплектация «под ключ»
Низкое энергопотребление
Эргономичный дизайн, удобство в эксплуатации и обслуживания
Экономичное решение для любой задачи

КОНФИГУРАЦИЯ	ОПИСАНИЕ	МАРКА
Лазерный источник	• Оптоволоконный лазер: от 1.5 до 4.0 кВт	Han’s Laser (КНР) / IPG
Лазерная голова	• Мощность: до 4 кВт • Длина фокуса: 125 мм • Регулировка фокуса: от -12 до +8 мм • Макс. рабочее давление газа: 25 bar	Han’s Laser (КНР)
Система ЧПУ CypCut Laser Cutting Control System	• Процессор: Dual core CPU 2.2 GHZ • Жесткий диск: 32 ГБ, память: 1 ГБ • ОС: WINDOWS • Дисплей: 15”	Han’s SMC (КНР)
Пневматическая система	• Редукционный клапан • Запорный клапан • Дроссельный и односторонний клапаны • Датчик давления • Пневматический цилиндр • Соленоидный клапан	AirTAC (Тайвань) SMC (Япония)
Пневматическая система	• Электрический пропорциональный клапан	Bosch Rexroth (Германия)
Система привода	• Прецизионные линейные блоки подшипников	ROUST (Германия)
	• Прецизионный планетарный редуктор	Desboer (Япония)
	• Прецизионные косозубые зубчатые рейки	KH (Тайвань)
	• Серводвигатель переменного тока	DESBOER (Япония)
Автоматический контроль высоты лазерной головы	• Емкостной датчик • Усилитель • Блок управления	Han’s SMC (КНР)
Система пыле / влагозащиты	• Защитный кожух оптической головы • Гофро-защита (сильфон) зубчатых реек и линейных направляющих	Han’s Laser (КНР)
Электрическая система	• Контактор, автомат и т.д.	Schneider (Франция)
Программное обеспечение	CNC KAD	METALIX (Израиль)

Тех. характеристики

Модель	LION 6021T
Мощность	1.0-3.0 кВт
Зона обработки, мм	□ 20-150 × 6000 / ∅ 20-210 × 6000
Ход ро оси X / Y, мм	6600/400
Точность, мм/м	±0.05 (1 м)
Повторяемость, мм	±0.04
Макс. скорость, м/мин	100
Скорость вращения, об/мин	100
Толщина материала, мм	1-8
Число фаз/ Напряжение питания, В/ Частота, Гц	3 / 380 / 50
Макс. вес трубы, кг	100 (≤16 кг/м)
Габариты станка, мм	10500 x 1500 x 1900

Функции резки

Резка методом Ping-pong
Автоматическая проверка чертежа
Резка методом Flying Cutting
Нестинг
Система Follow up function
Технология PFC
Автоопределение границ материала
Медленный прожиг
Острый угол
Быстрый прожиг с автофокусом
Функция микросоединения Micro Joint function

Преимущества

Безупречное качество кромки
Гибкость в выборе режимов, толщин и материалов
Прочная и жесткая конструкция станины
Комплектация «под ключ»
Низкое энергопотребление
Эргономичный дизайн, удобство в эксплуатации и обслуживания
Экономичное решение для любой задачи

КОНФИГУРАЦИЯ	ОПИСАНИЕ	МАРКА
Лазерный источник	• Оптоволоконный лазер: от 1.5 до 4.0 кВт	Han’s Laser (КНР) / IPG
Лазерная голова	• Мощность: до 4 кВт • Длина фокуса: 125 мм • Регулировка фокуса: от -12 до +8 мм • Макс. рабочее давление газа: 25 bar	Han’s Laser (КНР)
Система ЧПУ CypCut Laser Cutting Control System	• Процессор: Dual core CPU 2.2 GHZ • Жесткий диск: 32 ГБ, память: 1 ГБ • ОС: WINDOWS • Дисплей: 15”	Han’s SMC (КНР)
Пневматическая система	• Редукционный клапан • Запорный клапан • Дроссельный и односторонний клапаны • Датчик давления • Пневматический цилиндр • Соленоидный клапан	AirTAC (Тайвань) SMC (Япония)
Пневматическая система	• Электрический пропорциональный клапан	Bosch Rexroth (Германия)
Система привода	• Прецизионные линейные блоки подшипников	ROUST (Германия)
	• Прецизионный планетарный редуктор	Desboer (Япония)
	• Прецизионные косозубые зубчатые рейки	KH (Тайвань)
	• Серводвигатель переменного тока	DESBOER (Япония)
Автоматический контроль высоты лазерной головы	• Емкостной датчик • Усилитель • Блок управления	Han’s SMC (КНР)
Система пыле / влагозащиты	• Защитный кожух оптической головы • Гофро-защита (сильфон) зубчатых реек и линейных направляющих	Han’s Laser (КНР)
Электрическая система	• Контактор, автомат и т.д.	Schneider (Франция)
Программное обеспечение	CNC KAD	METALIX (Израиль)

Модель	LION 6021T
Мощность	1.0-3.0 кВт
Зона обработки, мм	□ 20-150 × 6000 / ∅ 20-210 × 6000
Ход ро оси X / Y, мм	6600/400
Точность, мм/м	±0.05 (1 м)
Повторяемость, мм	±0.04
Макс. скорость, м/мин	100
Скорость вращения, об/мин	100
Толщина материала, мм	1-8
Число фаз/ Напряжение питания, В/ Частота, Гц	3 / 380 / 50
Макс. вес трубы, кг	100 (≤16 кг/м)
Габариты станка, мм	10500 x 1500 x 1900
