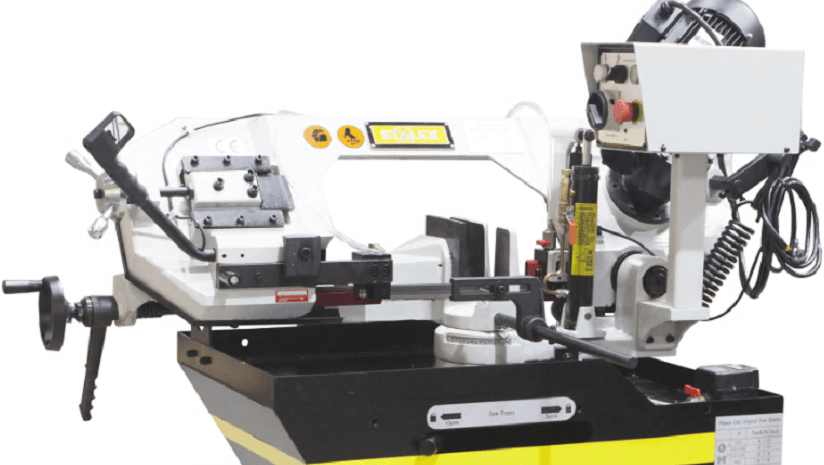

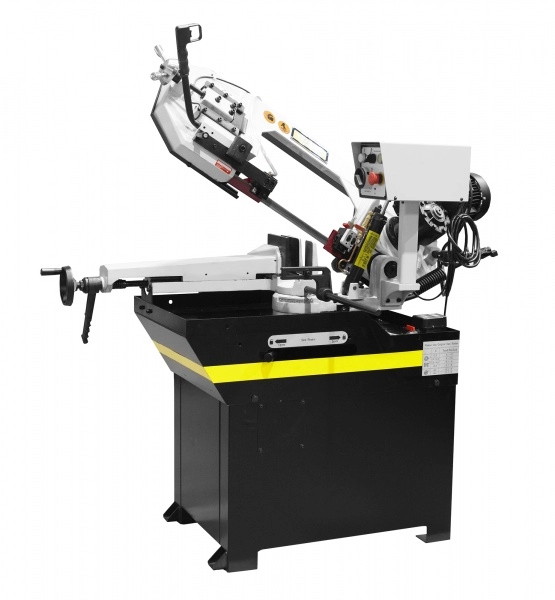

Станок ленточнопильный STALEX BS-260G
Артикул: 388017
Категория: Ленточнопильные станки с гидроразгрузкой
Гарантия: 12 месяцев
Наличие уточняйте
Гарантия лучшей цены
Персональное предложение
-
Описание
На станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную. Станок Stalex BS-260G позволяет делать распилы заготовок диаметром до 227мм.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
Режущий инструмент – бесконечная сварная ленточная пила. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.
Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.
Используя данную модель имеющую быстро регулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности.
Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.
Процесс пиления:
- Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
- Регулировка угла поворота вдоль шкалы
- Регулируемая подача СОЖ в зону резания
- Движение ленты осуществляется через мотор-редуктор в 2-х режимах (36 или 72 м/мин)
Стандартная комплектация и основные элементы cтанка Stalex BS-260G:
- Литая чугунная рама гарантирует жесткость станка и гасит вибрации
- Поворотный стол с возможность поворота 0°…+45°…+60°
- Подвижные направляющие с твердосплавными пластинками
- Гидроцилиндр предназначен для регулировки и снижения скорости опускания рамы (плавное опускание рамы и заданная скорость подвода и рабочего хода)
- Быстрый зажим заготовки (тиски с ручным зажимом, и доводчиком)
- Скорость вращения пилы, фиксированная 36,72 м/мин
- Ручное натяжение ленты
- Мерный упор 500 мм
- Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ (станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы)

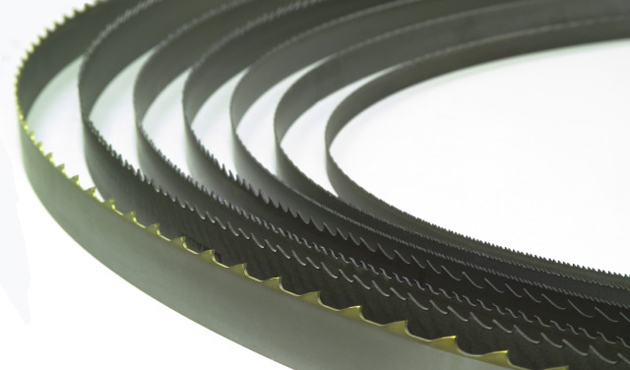

- Пила ленточная квалитет М42, ролик прямой для подачи заготовок к тискам

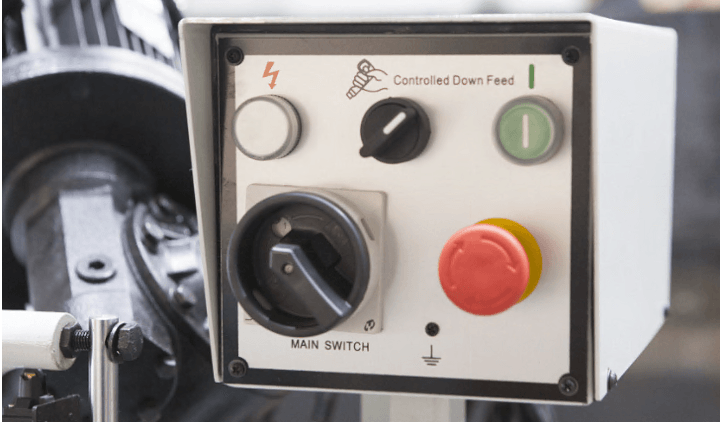

Панель управления
- Индикатор включения станка
- Переключатель режима работы (автоматическое и с контролем подачи вниз)
- Кнопка включения станка
- Переключатель скорости резания и выключения станка
- Общая кнопка стоп

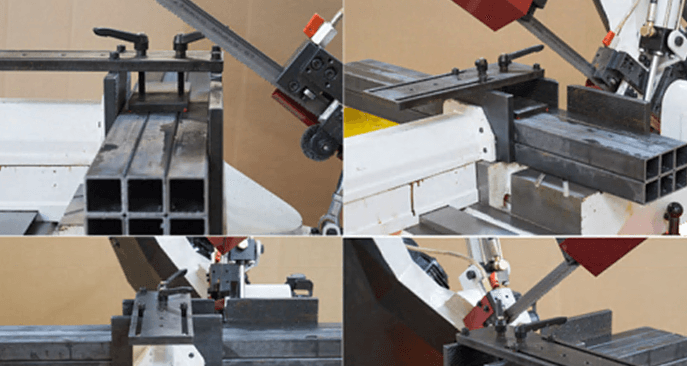

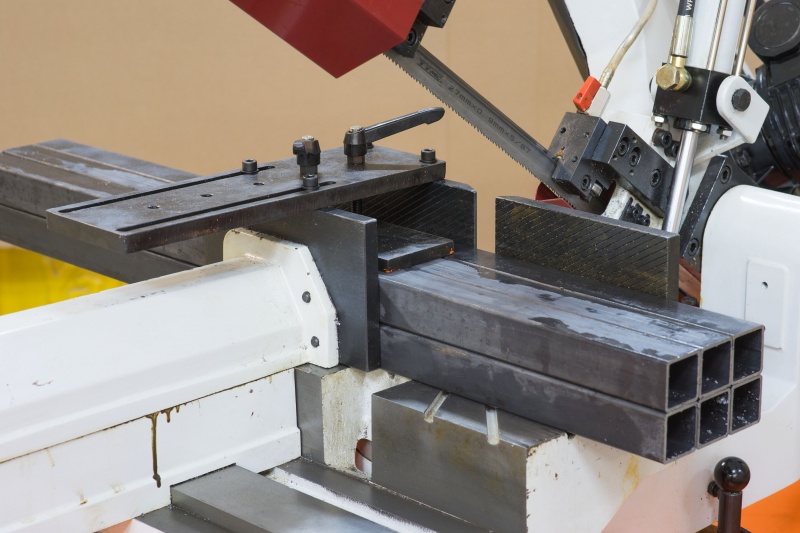

Дополнительный прижим для пакетной резки для BS-260G
Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков.
Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно.
Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами.
Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек.

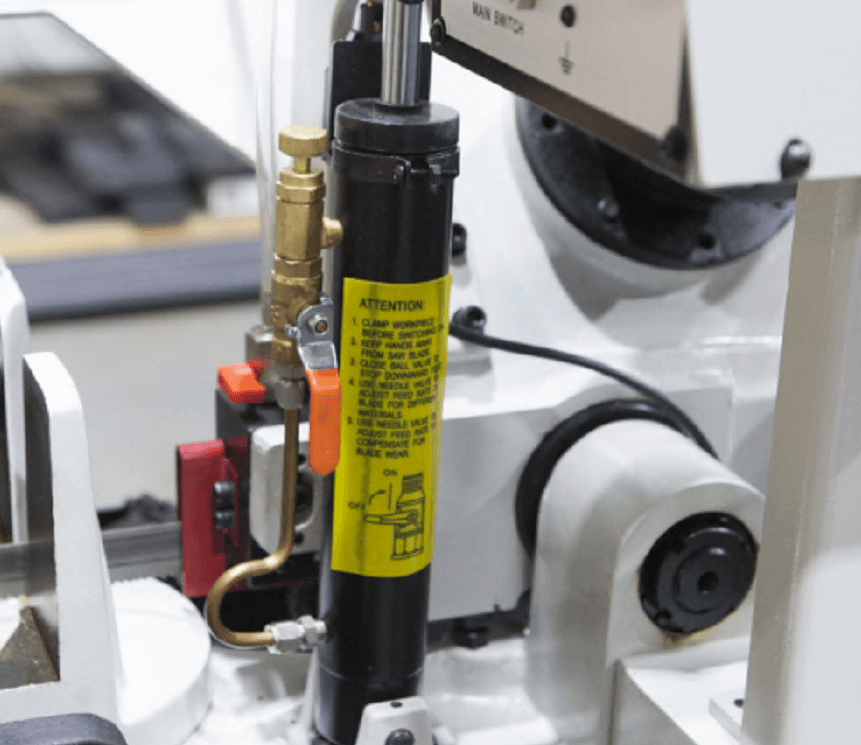

На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Гидроцилиндр имеет переключатель вкл./выкл. гидравлической системы и плавную регулировку опускания рамы верхним маховиком на дроссельном клапане. Предназначен для регулировки и снижения скорости опускания рамы.

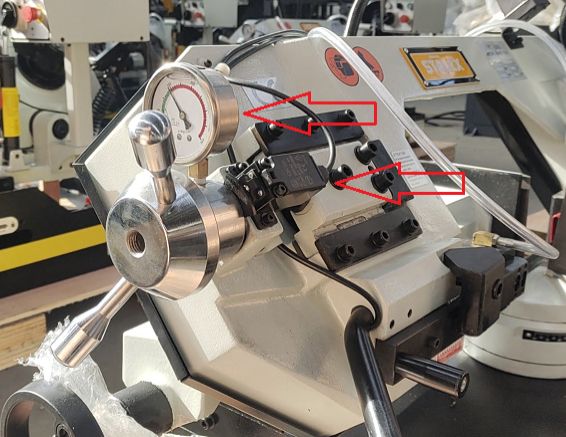

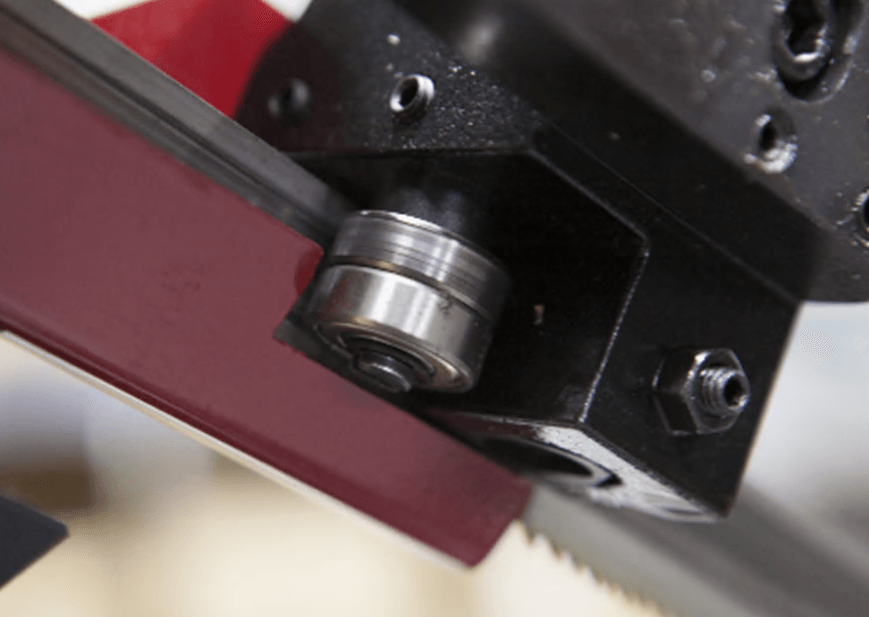

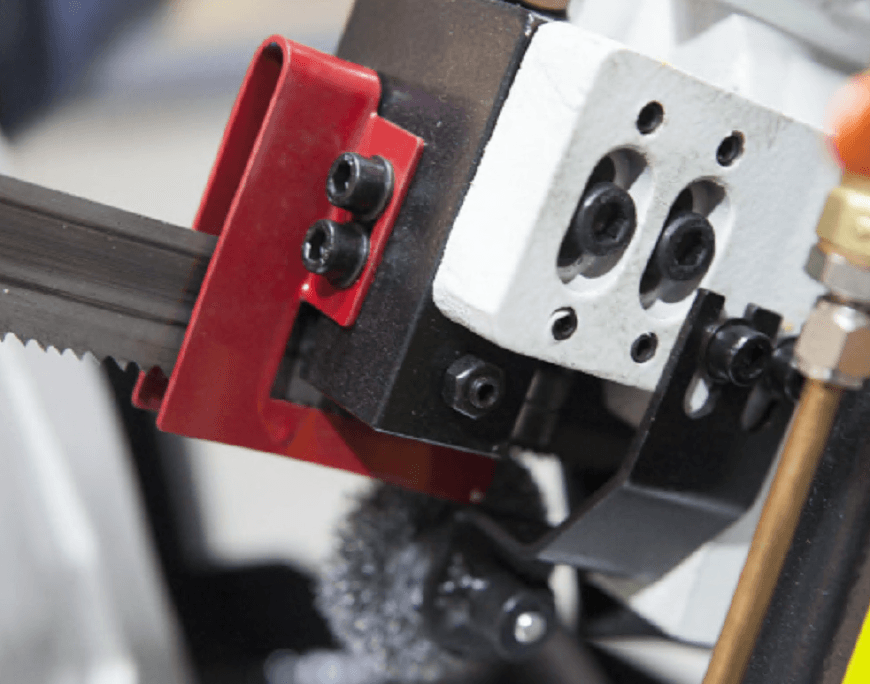

Подвижная направляющая, зубчатый блок, с твёрдосплавными плаcтинами и подшипниками для выпрямления полотна в зоне резания.
Зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления.
Механическая щётка для очистки полотна.

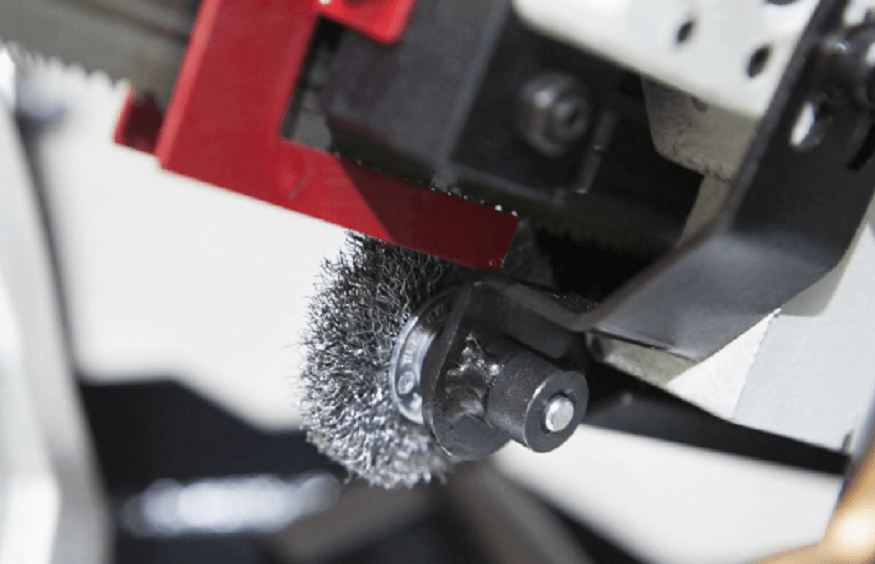

Механическая дисковая щётка (приводимая в движение от движения полотна).

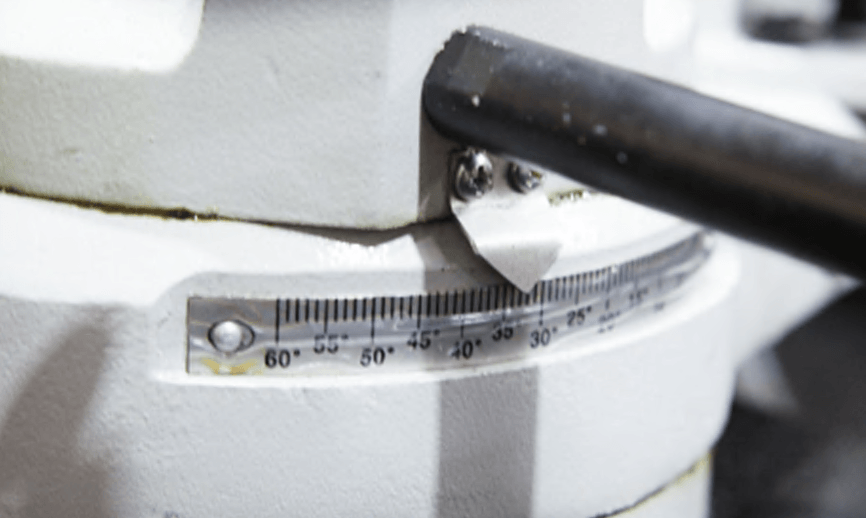

Механические тиски, поворотный стол с возможностью поворота 0°…+45°…+60° по шкале.

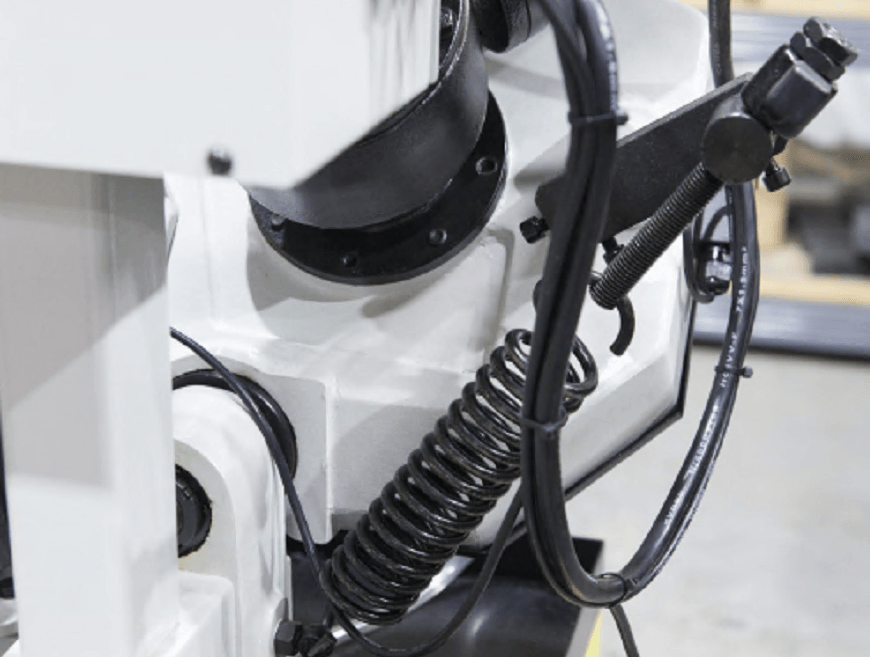

Пружина для облегчения поднятия рамы в верхнее положение (после отпила заготовки)
Панель управления
Зубчатый привод
Неподвижные механические тиски
Рычаг доводки тисков
Механическое натяжение полотна
Помпа СОЖ
Гидроцилиндр
Мерный упор 500 мм

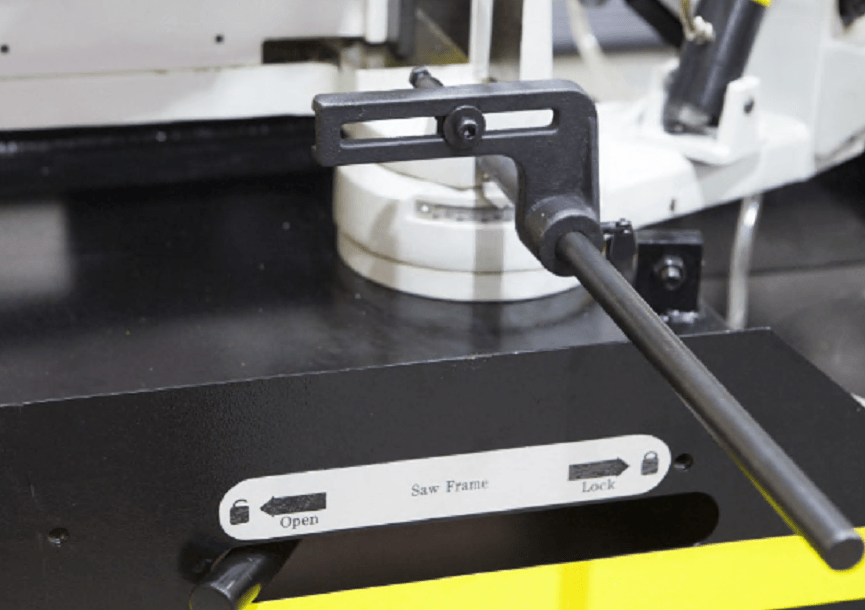

Рычаг фиксации поворота рамы
Мерный упор 500 мм
Рычаг фиксации поворота рамы

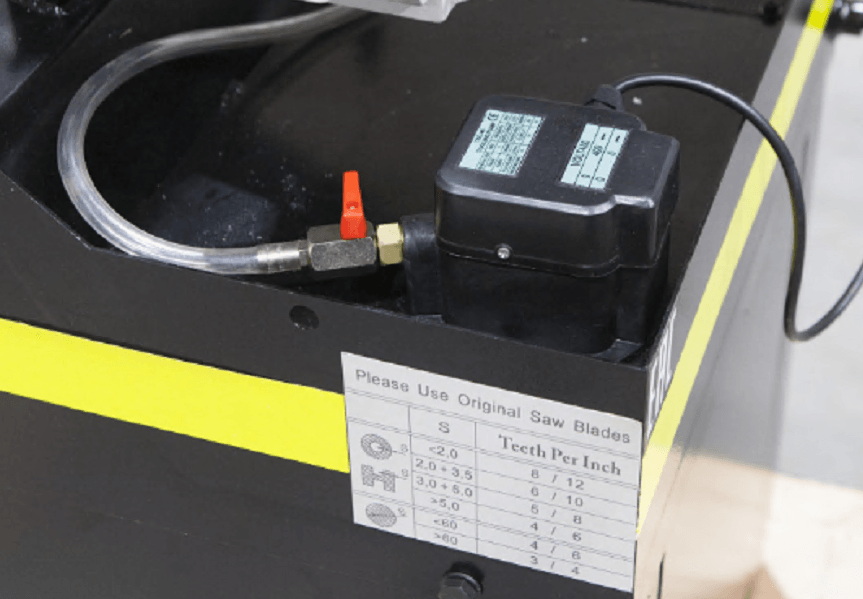

Помпа СОЖ
Таблица скорости резания и подбора шага зубьев

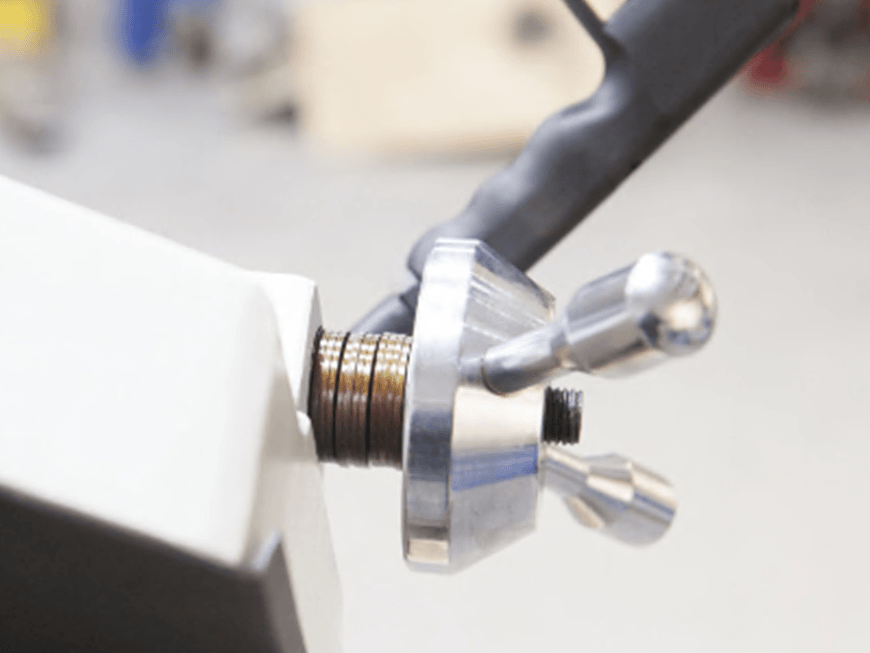

Маховик ручного натяжения ленты

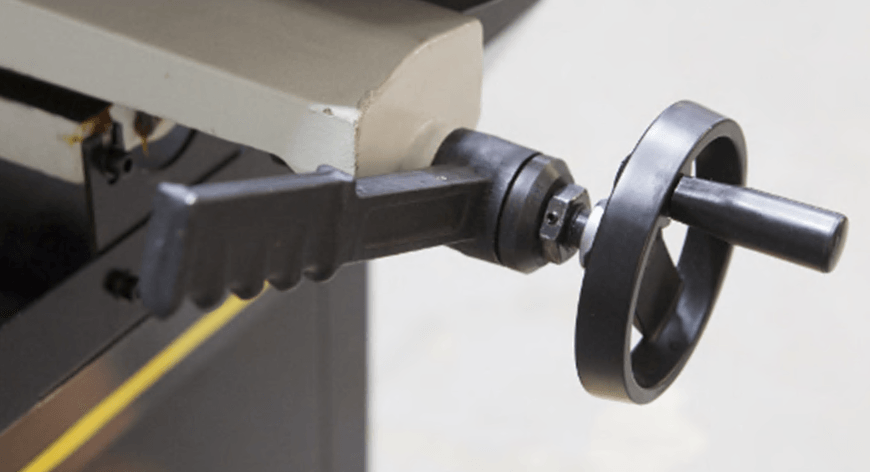

Маховик тисков и рычаг быстрой доводки

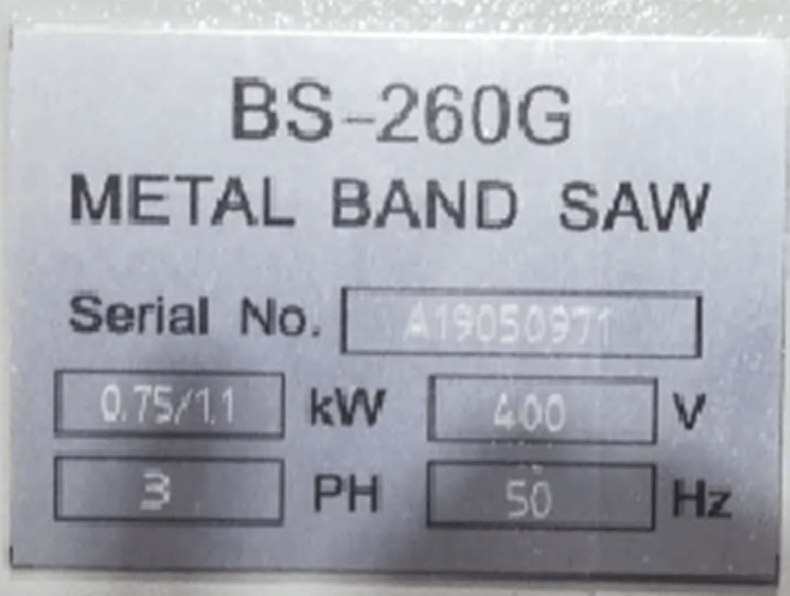

Шильдик станка

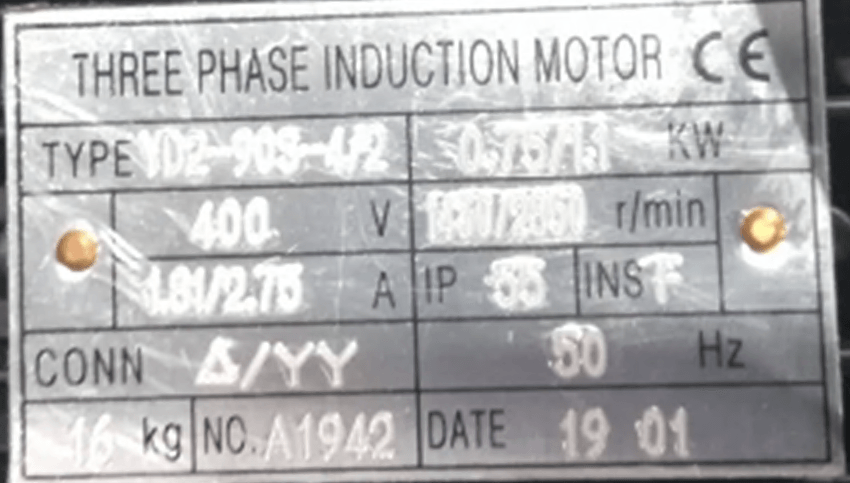

Шильдик двигателя

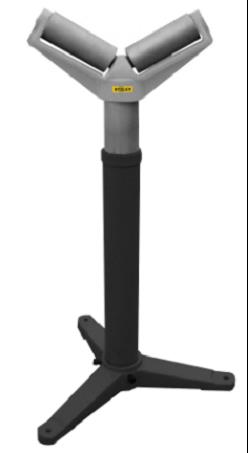

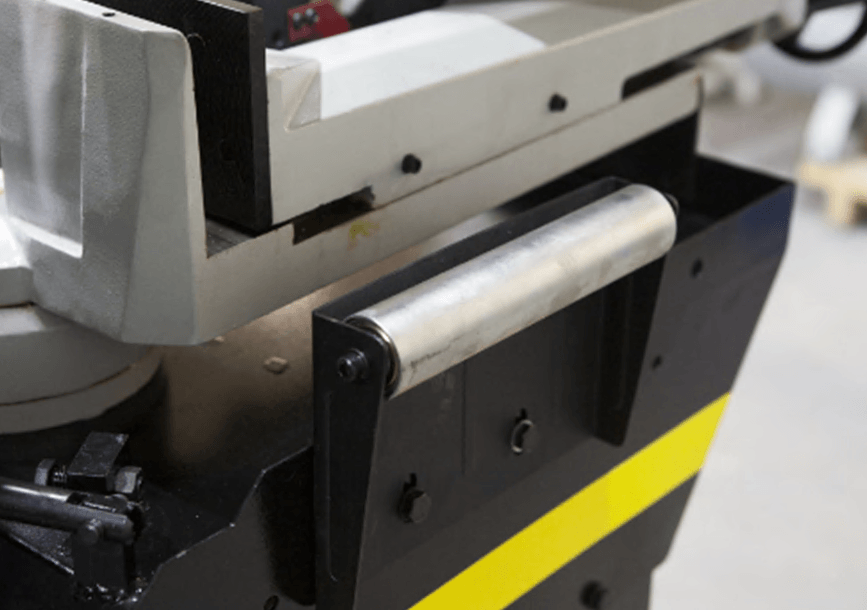

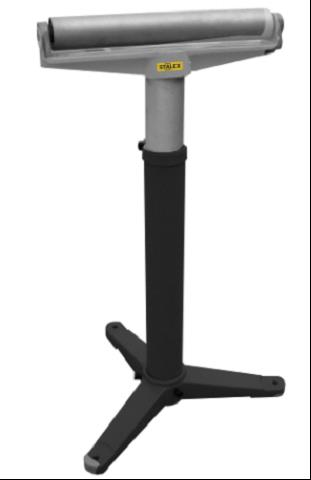

В стандартной комплектации ролик прямой,
предназначен для подачи и перемещения заготовок к тискам.

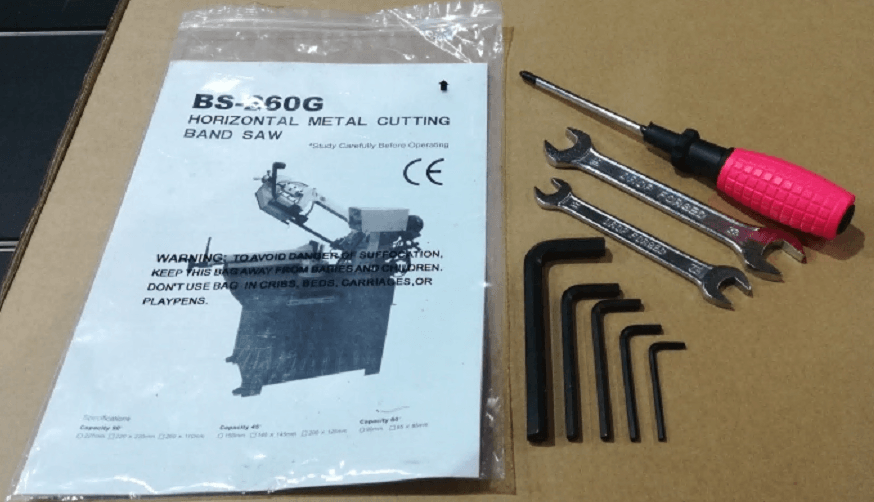

В комплекте со станком поставляется отвертка крестовая, два рожковых ключа, пять шестигранников.
- Тех. характеристики
Stalex BS-260G
Выходная мощность двухскоростного двигателя
0,75/1,1 кВт. (3-х фазный)
Потребляемая мощность двухскоростного двигателя
1/1,5 кВт. (3-х фазный)
Скорость резания (2 режима)
36 – 72 м/мин
Привод
зубчатый
Рабочая зона
90°
+45°
+60°
227
150
90
210
140
80
230x190
150х125
85x85
Угол разворота рамы
Размер полотна
27х0,9х2455 мм.
Подача пильной рамы
собственный вес с гидрорегулировкой
Зажим заготовки
ручной (+ рычаг быстрой доводки)
Размер упаковки
1460х720х1100 мм
Масса
190 кг
Производство
Китай
Гарантия
1 год
-
Видео
-
Аксессуары
На станках с гидроразгрузкой, процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит в автоматическом режиме благодаря гидравлической системе. Подъём рамы осуществляется оператором вручную. Станок Stalex BS-260G позволяет делать распилы заготовок диаметром до 227мм.
В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок с возможностью поворота корпуса пилы от 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.
Режущий инструмент – бесконечная сварная ленточная пила. Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение приводным шкивом, который в свою очередь, приводится через редуктор.
Пила опускается под собственным весом, станок оборудован дросселируемым гидравлическим цилиндром, который позволяет автоматически подстраивать скорость опускания пильной рамы в зависимости от профиля заготовки, что обеспечивает оптимальные режимы распила.
Используя данную модель имеющую быстро регулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Тиски с системой быстрого отвода ускоряют процесс смены заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Зажим заготовки осуществляется тисками вручную, подача заготовки - также вручную. Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности.
Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в серийном и мелкосерийном производстве.
Процесс пиления:
- Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников
- Регулировка угла поворота вдоль шкалы
- Регулируемая подача СОЖ в зону резания
- Движение ленты осуществляется через мотор-редуктор в 2-х режимах (36 или 72 м/мин)
Стандартная комплектация и основные элементы cтанка Stalex BS-260G:
- Литая чугунная рама гарантирует жесткость станка и гасит вибрации
- Поворотный стол с возможность поворота 0°…+45°…+60°
- Подвижные направляющие с твердосплавными пластинками
- Гидроцилиндр предназначен для регулировки и снижения скорости опускания рамы (плавное опускание рамы и заданная скорость подвода и рабочего хода)
- Быстрый зажим заготовки (тиски с ручным зажимом, и доводчиком)
- Скорость вращения пилы, фиксированная 36,72 м/мин
- Ручное натяжение ленты
- Мерный упор 500 мм
- Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ (станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы)
- Пила ленточная квалитет М42, ролик прямой для подачи заготовок к тискам
|
|
Панель управления
- Индикатор включения станка - Переключатель режима работы (автоматическое и с контролем подачи вниз) - Кнопка включения станка - Переключатель скорости резания и выключения станка - Общая кнопка стоп
|
|||
|
|
Дополнительный прижим для пакетной резки для BS-260G Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков. Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно. Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами. Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек. |
|||
|
|
На станках с гидроразгрузкой управление и процесс резки (запуск пилы – опускание рамы – остановка пилы) происходит за счёт запуска двигателя и регулировки гидроцилиндра. Гидроцилиндр имеет переключатель вкл./выкл. гидравлической системы и плавную регулировку опускания рамы верхним маховиком на дроссельном клапане. Предназначен для регулировки и снижения скорости опускания рамы.
|
|||
|
|
Подвижная направляющая, зубчатый блок, с твёрдосплавными плаcтинами и подшипниками для выпрямления полотна в зоне резания. |
|||
|
|
Зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Механическая щётка для очистки полотна.
|
|||
|
|
Механическая дисковая щётка (приводимая в движение от движения полотна). |
|||
|
|
Механические тиски, поворотный стол с возможностью поворота 0°…+45°…+60° по шкале. |
|||
|
|
Пружина для облегчения поднятия рамы в верхнее положение (после отпила заготовки) |
|||
|
|
Панель управления Зубчатый привод Неподвижные механические тиски Рычаг доводки тисков Механическое натяжение полотна Помпа СОЖ Гидроцилиндр Мерный упор 500 мм Рычаг фиксации поворота рамы |
|||
|
|
Мерный упор 500 мм Рычаг фиксации поворота рамы
|
|||
|
|
Помпа СОЖ Таблица скорости резания и подбора шага зубьев |
|||
|
|
Маховик ручного натяжения ленты
|
|||
|
|
Маховик тисков и рычаг быстрой доводки
|
|||
|
|
Шильдик станка |
|||
|
|
Шильдик двигателя |
|||
|
|
В стандартной комплектации ролик прямой, предназначен для подачи и перемещения заготовок к тискам. |
|||
|
|
В комплекте со станком поставляется отвертка крестовая, два рожковых ключа, пять шестигранников. |
|
|
Stalex BS-260G |
||
|
Выходная мощность двухскоростного двигателя |
0,75/1,1 кВт. (3-х фазный) |
||
|
Потребляемая мощность двухскоростного двигателя |
1/1,5 кВт. (3-х фазный) |
||
|
Скорость резания (2 режима) |
36 – 72 м/мин |
||
|
Привод |
зубчатый |
||
|
Рабочая зона |
90° |
+45° |
+60° |
|
|
227 |
150 |
90 |
|
|
210 |
140 |
80 |
|
|
230x190 |
150х125 |
85x85 |
|
Угол разворота рамы |
|
||
|
Размер полотна |
27х0,9х2455 мм. |
||
|
Подача пильной рамы |
собственный вес с гидрорегулировкой |
||
|
Зажим заготовки |
ручной (+ рычаг быстрой доводки) |
||
|
Размер упаковки |
1460х720х1100 мм |
||
|
Масса |
190 кг |
||
|
Производство |
Китай |
||
|
Гарантия |
1 год |
||

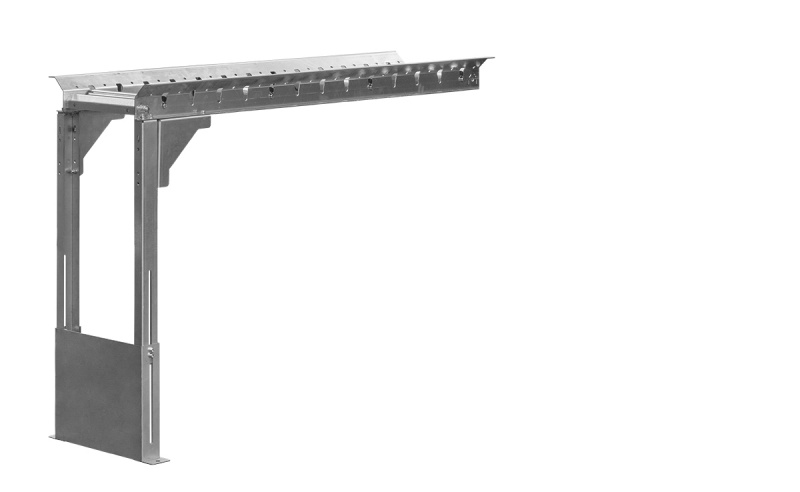

| Габариты, мм | 1580х400х300 |
| Масса нетто/брутто, кг | 36 |

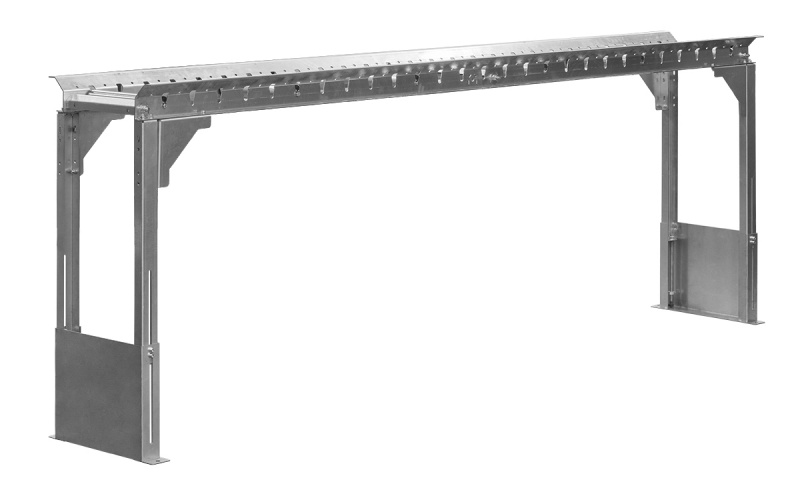

| Габариты, мм | 2150х400х300 |
| Масса нетто/брутто, кг | 43 |
| Габариты, мм | 3080х400х300 |
| Масса нетто/брутто, кг | 68 |
Технические характеристики, комплектация и цены на товары могут отличаться. Цены, наличие и технические характеристики уточняйте на момент покупки и оплаты у менеджера.
Информация на сайте носит справочный характер и не является публичной офертой в соответствии с пунктом 2 статьи 437 ГК РФ.
