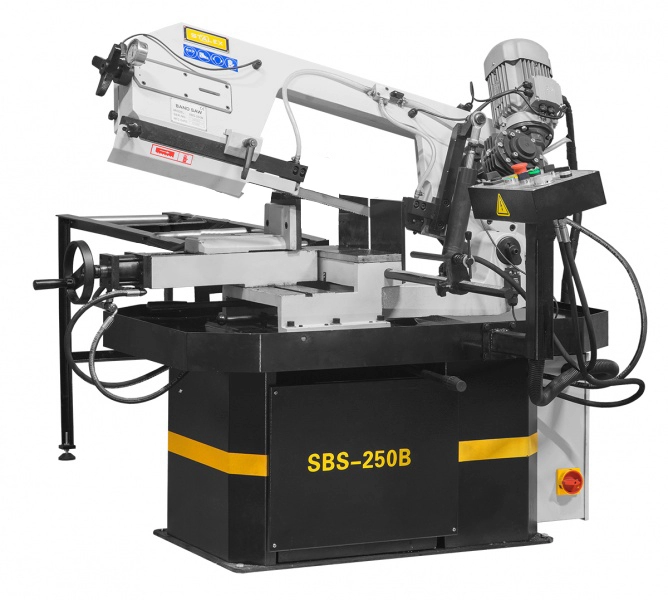

Гидравлический ленточнопильный станок STALEX SBS-250B

Модель Stalex SBS-250B является полуавтоматическим ленточнопильным станок, предназначенным для пиления профильных заготовок в серийном производстве и сплошных заготовок в штучных выпусках.

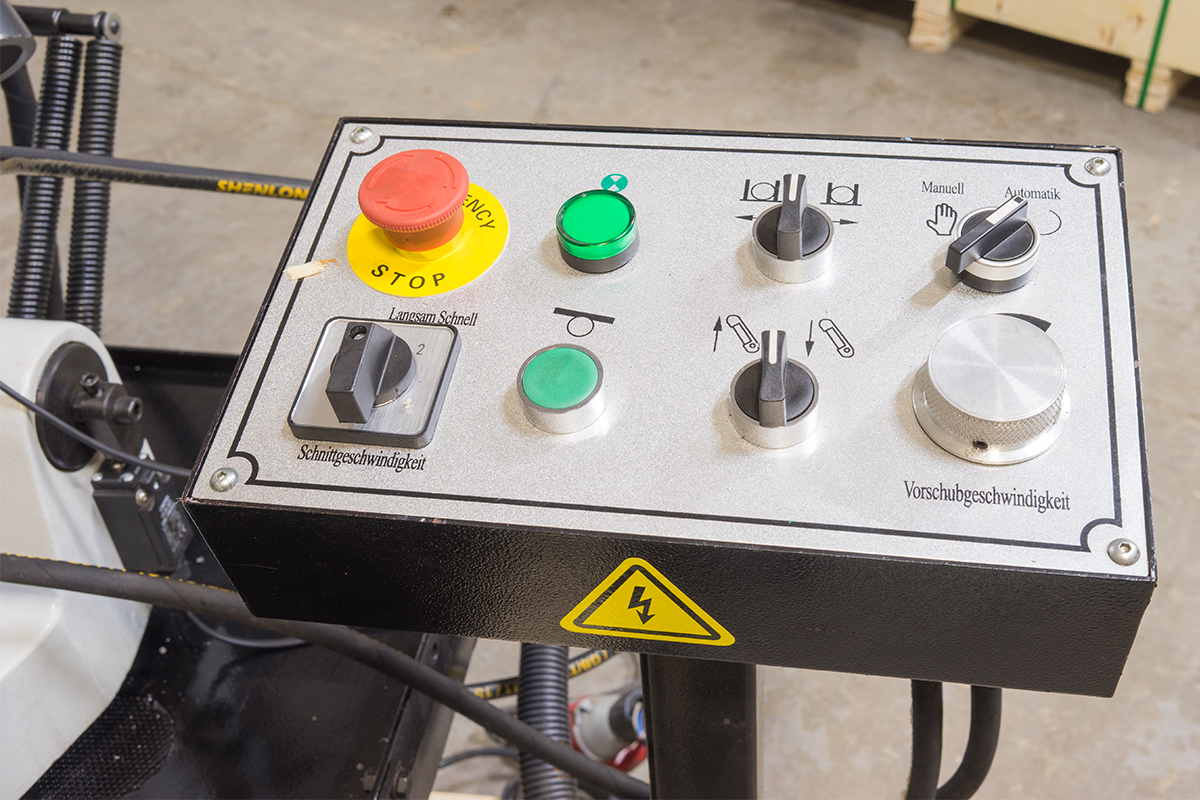

На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,

так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок.

Станок Stalex SBS-250B позволяет делать распилы заготовок диаметром до 250мм.

В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок с возможностью поворота корпуса пилы от -45° 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила (т.е. поворота рамы пилы по градусной линейке относительно неподвижных тисков).

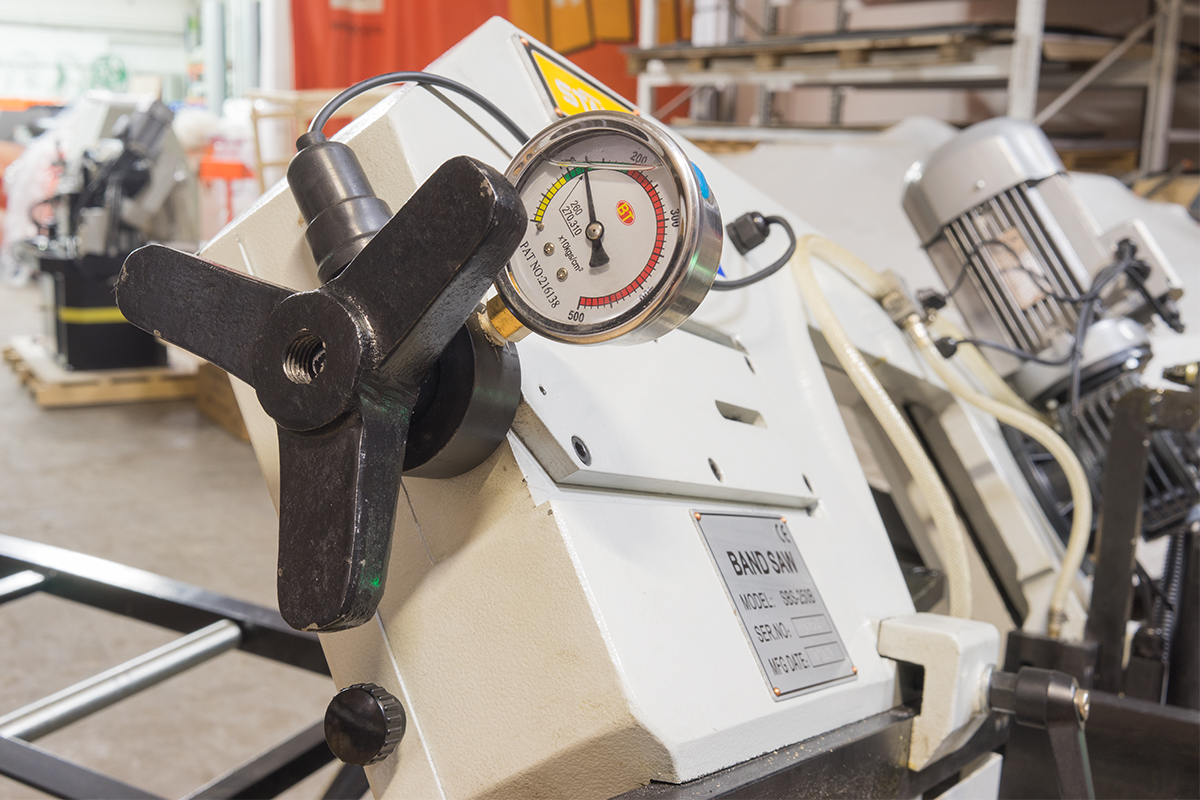

Полотно натягивается с помощью натяжного шкива. Натяжной шкив приводится в движение трёхлучевой ручкой, механический узел натяжения полотна имеет датчик натяжения полотна.

Используя данную модель, имеющую гидравлические регулируемые тиски для резки под углом, поворачивается рама, а не заготовка. Гидравлические тиски автоматизируют процесс фиксации и снятия заготовки (ускоренный отвод подвижной губки происходит без вращения маховика). Наличие система СОЖ в стандартной комплектации – позволяет добиться высокой производительности.

Станок предназначен для обработки большого количества металла, данная модель находит широкое применение в мелкосерийном производстве.

Ленточное полотно:

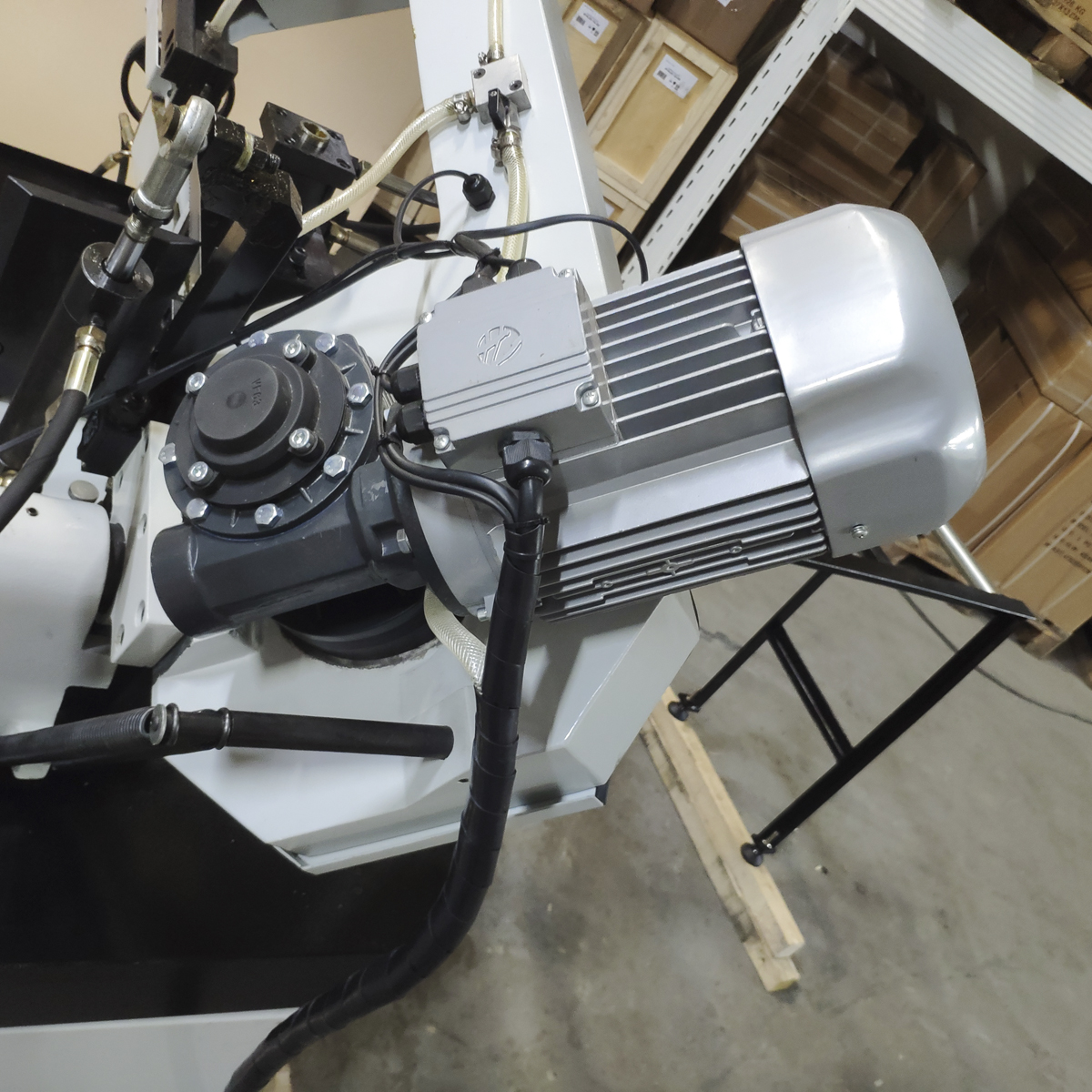

Движение ленты осуществляется через зубчатый привод с регулировкой скорости вращения полотна (53 и 79 м/мин)

Процесс пиления:

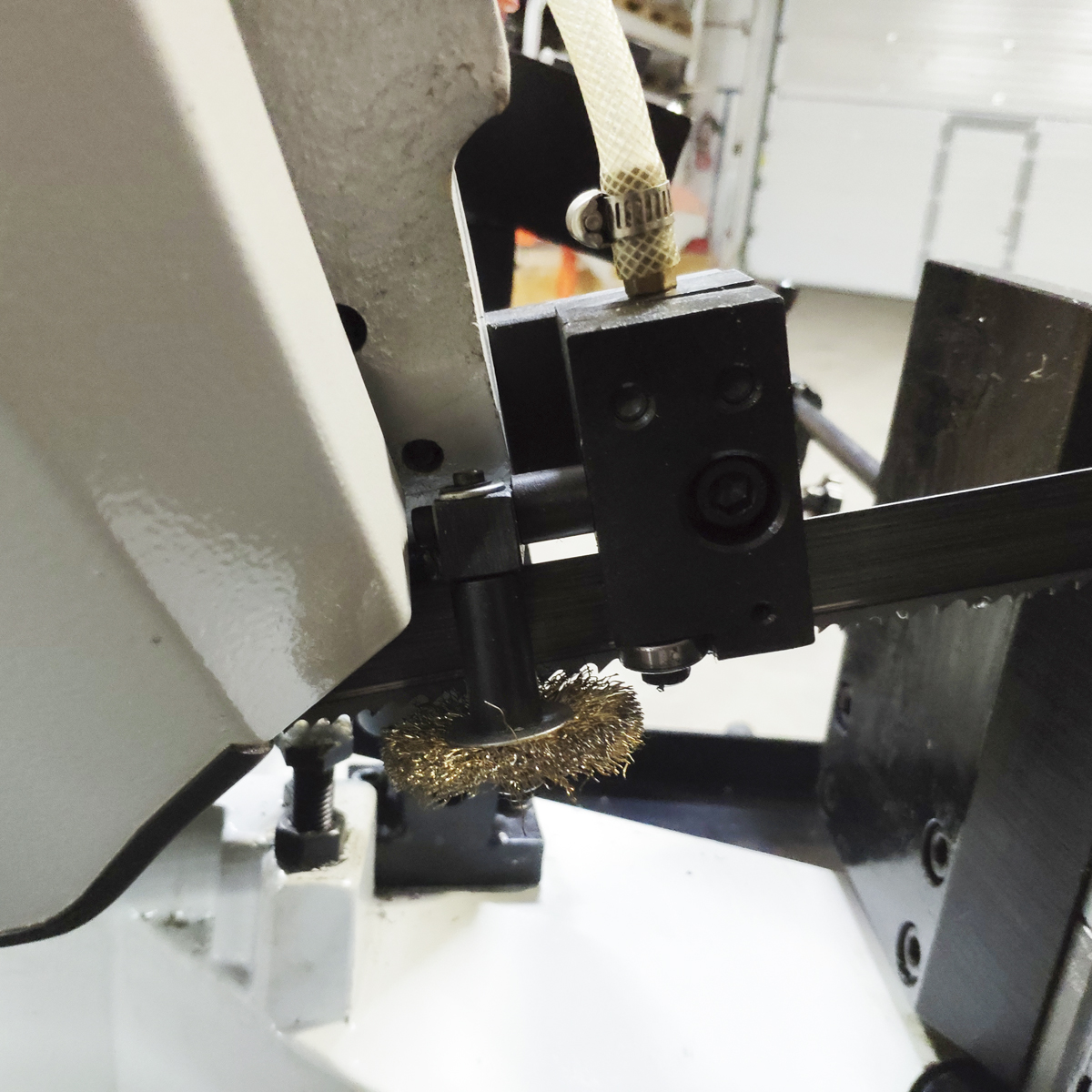

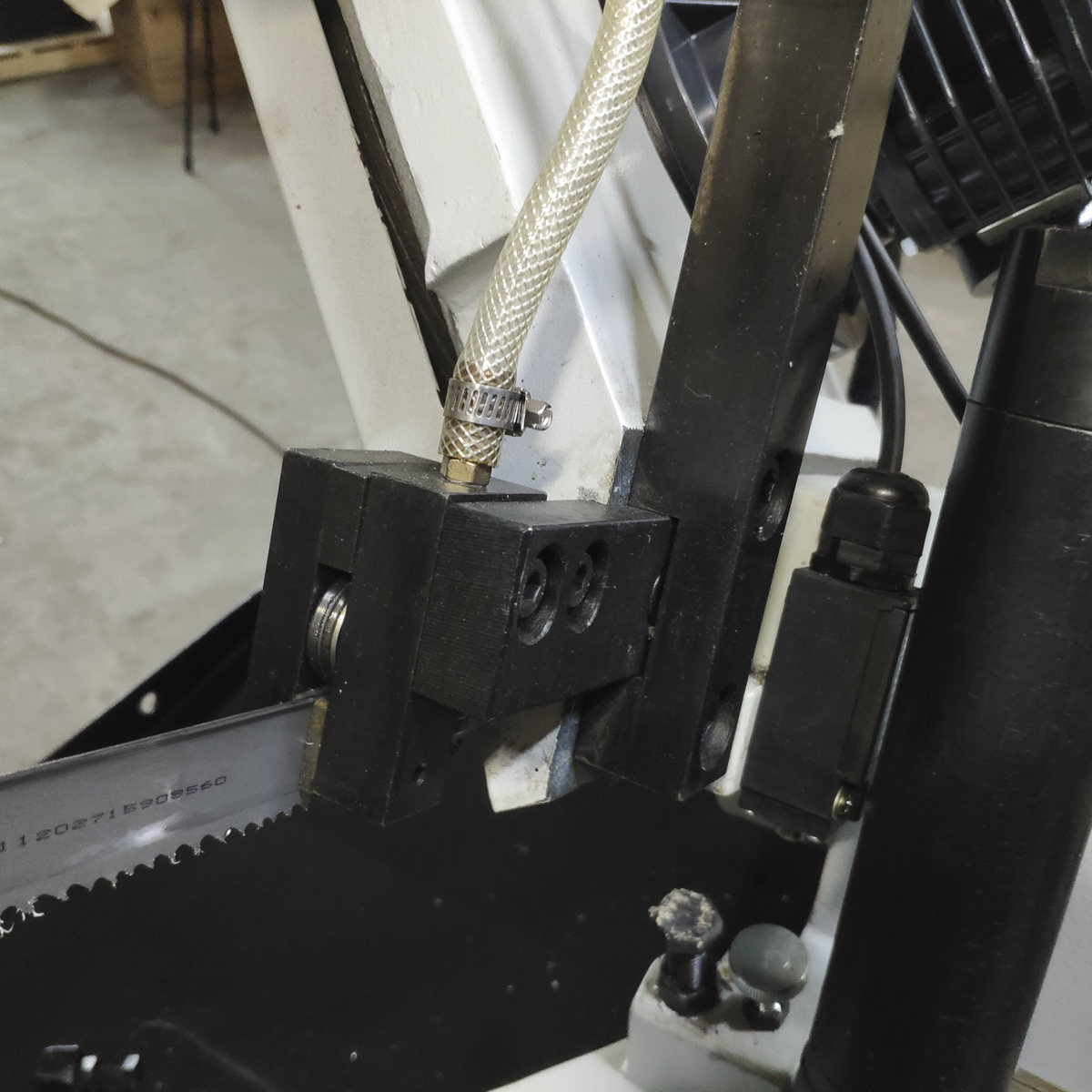

• Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников

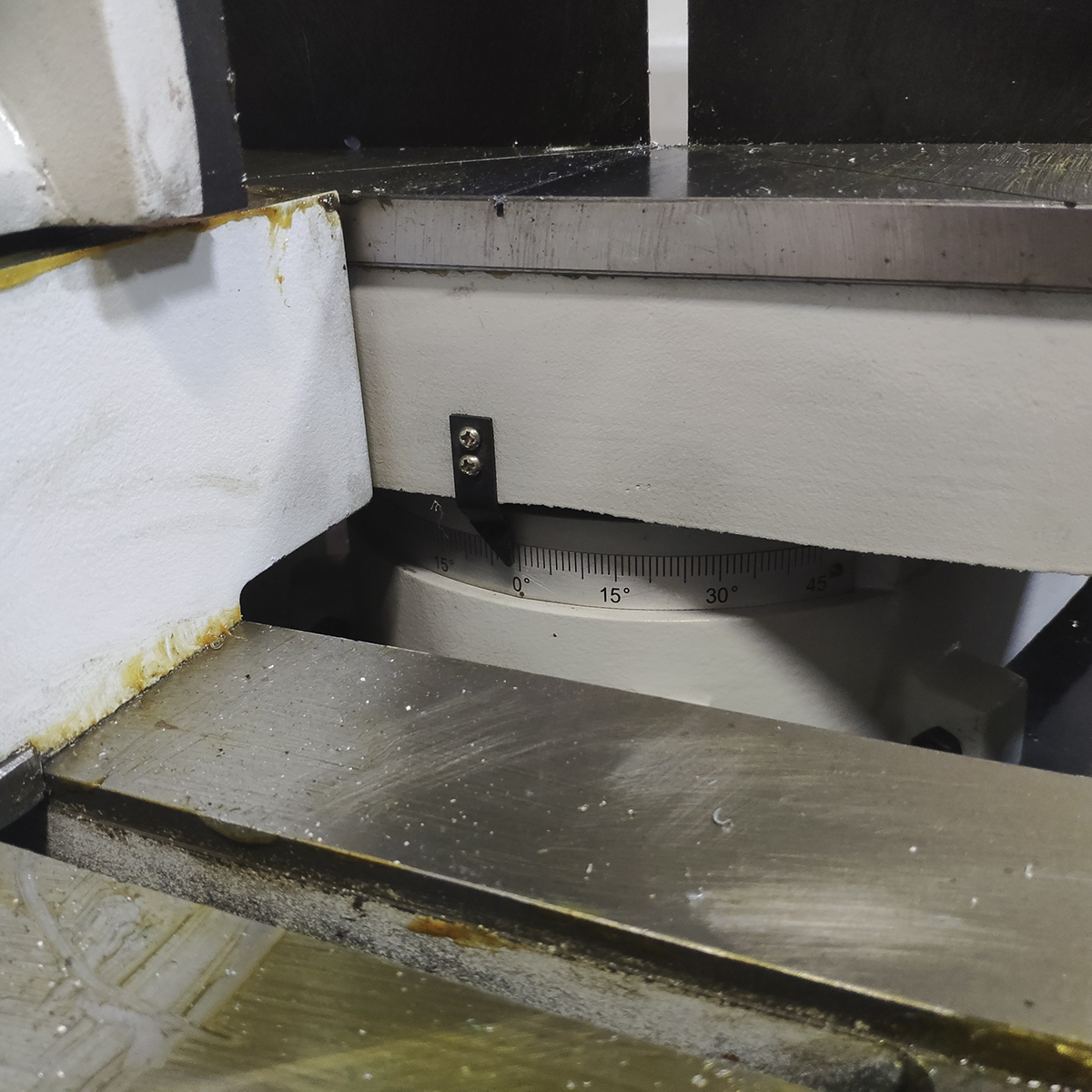

• Регулировка угла поворота вдоль шкалы

• Регулируемая подача СОЖ в зону резания

Стандартная комплектация для Stalex SBS-250B:

•  Поворотный стол с возможность поворота -45°…0°…+60º

• Подвижные направляющие с твердосплавными пластинками

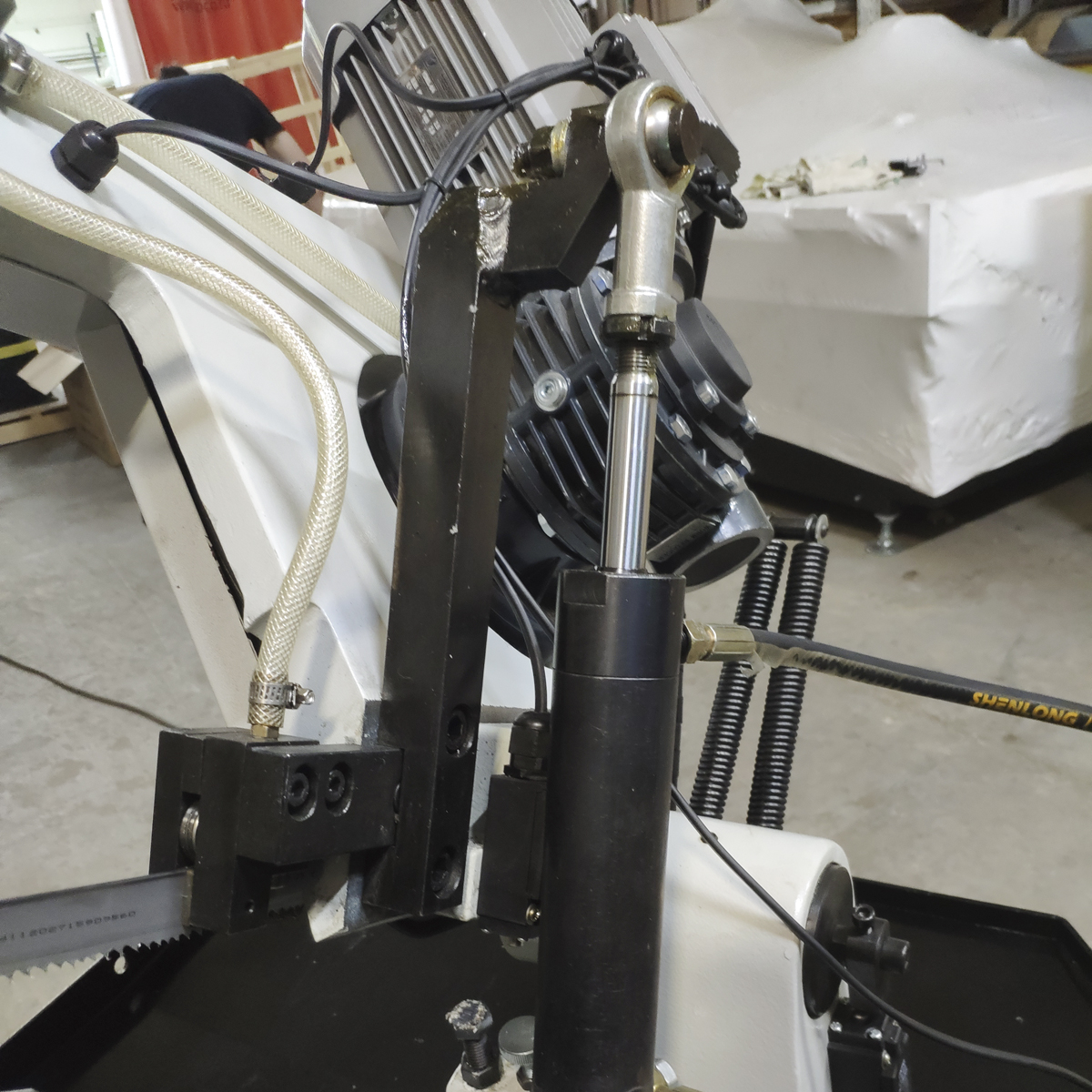

• Перепускной клапан плавная регулировка опускания пильной рамы

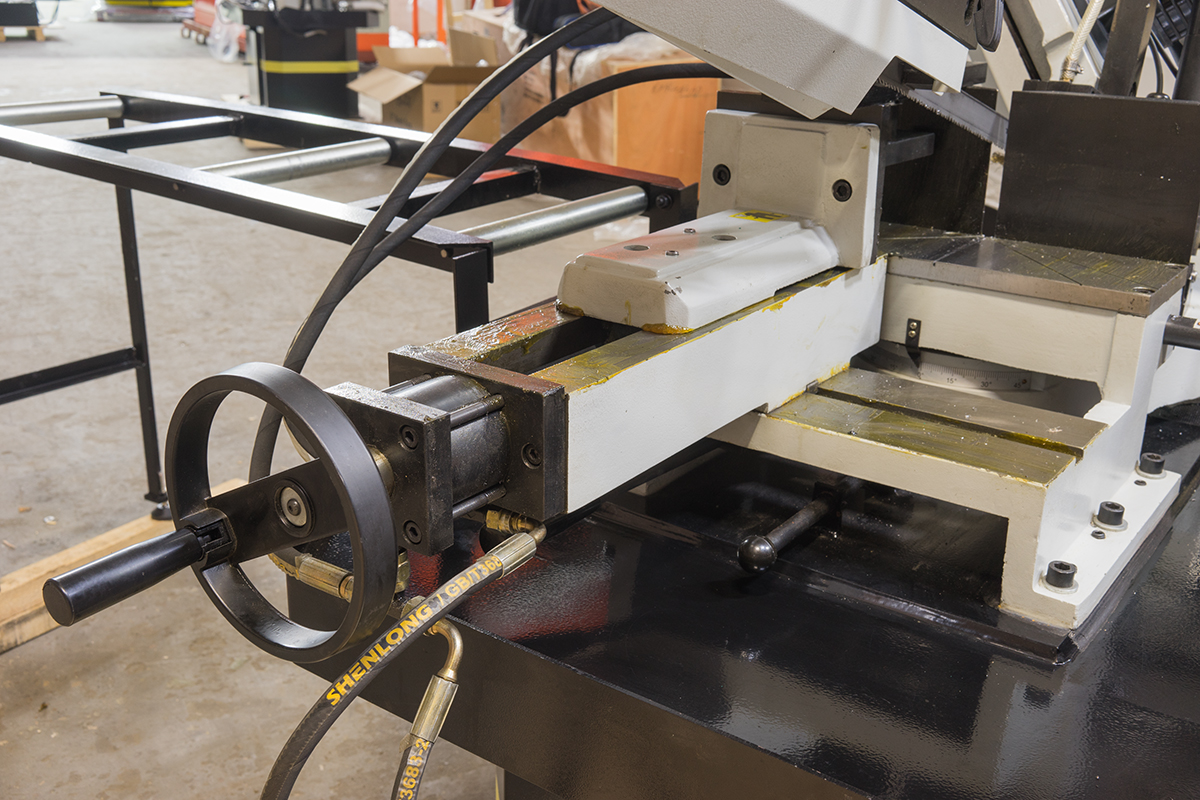

• Гидравлические тиски

• Скорость вращения пилы, 53 и 79 м/мин

• Ручное натяжение ленты

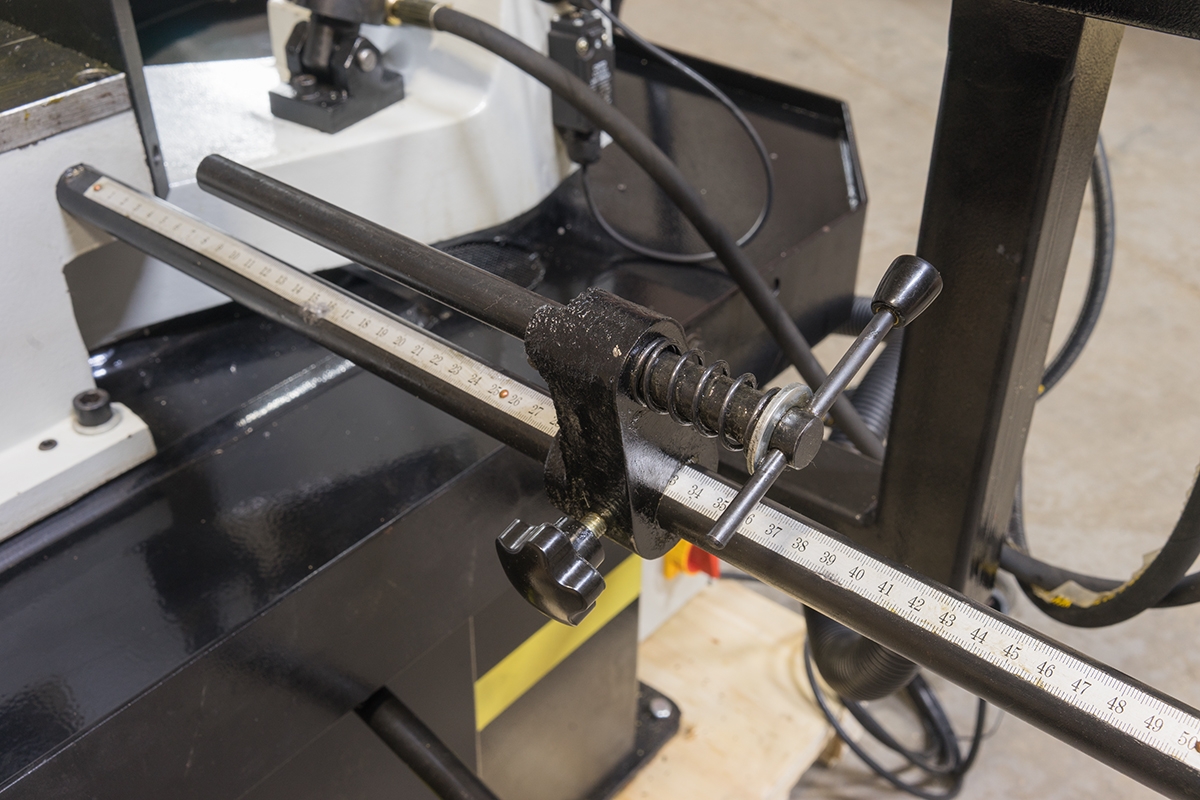

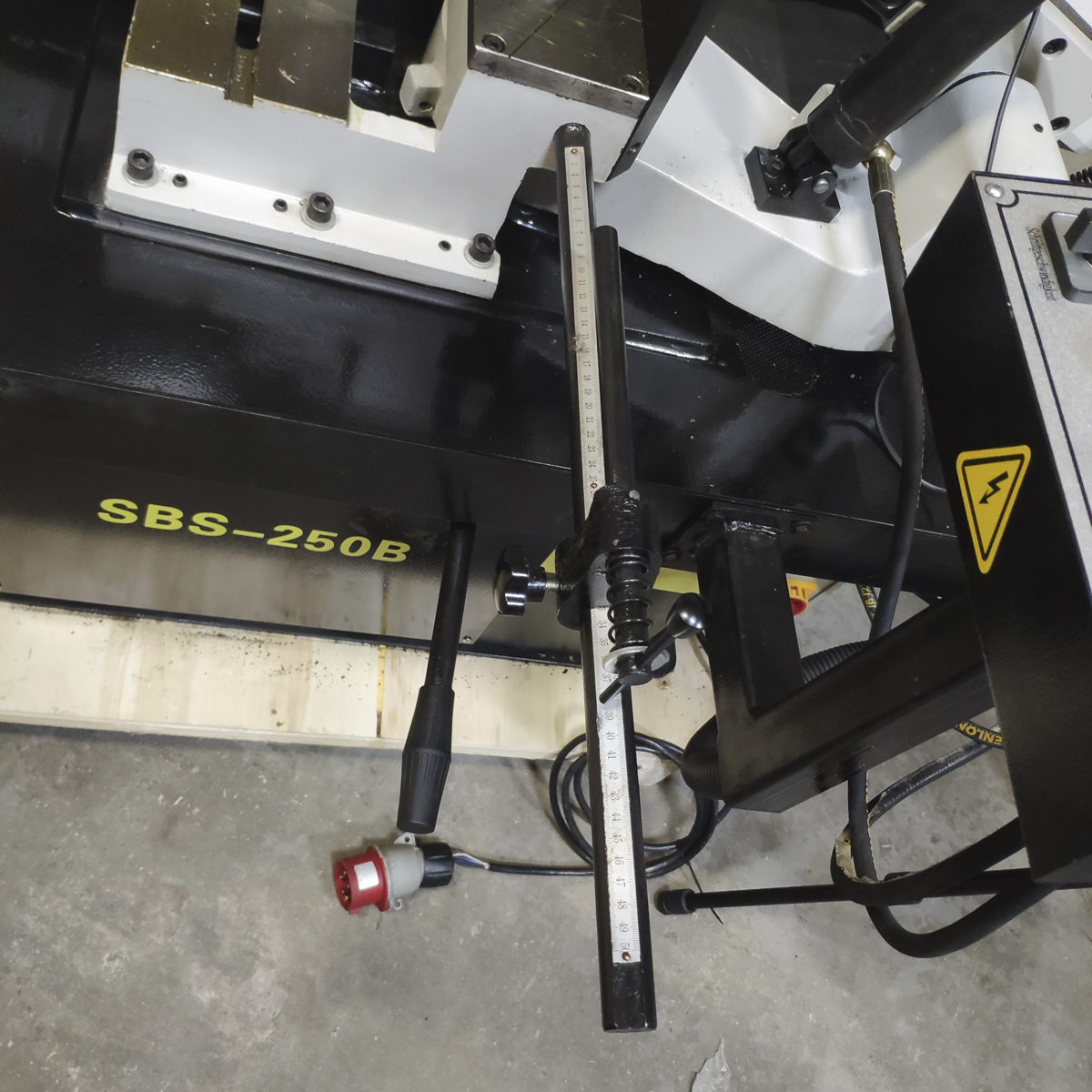

• Мерный упор - 500 мм

• Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ

• Пила ленточная квалитет М42

Основные элементы cтанка Stalex SBS-250B:
