Гидравлический ленточнопильный колонный станок STALEX H-7053
Артикул: 102530
Категория: Ленточнопильные полуавтоматические станки
Гарантия: 12 месяцев
Наличие уточняйте
-
Описание

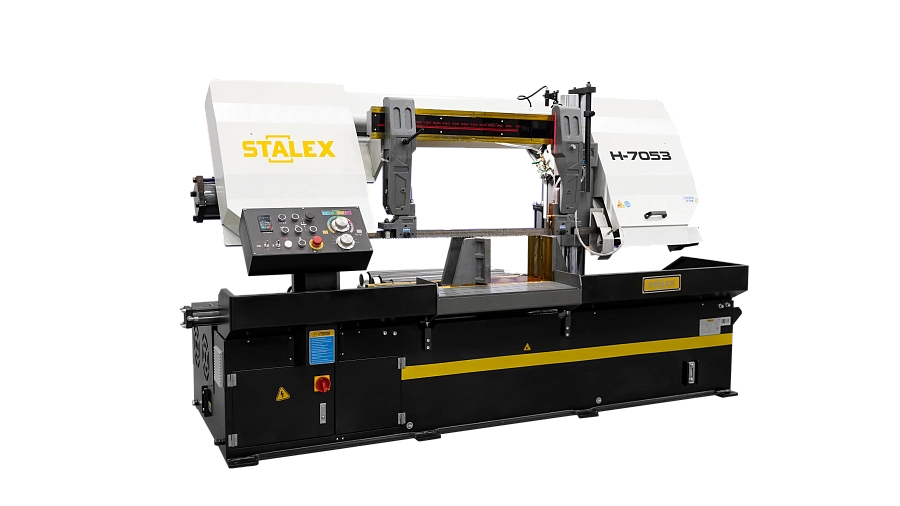

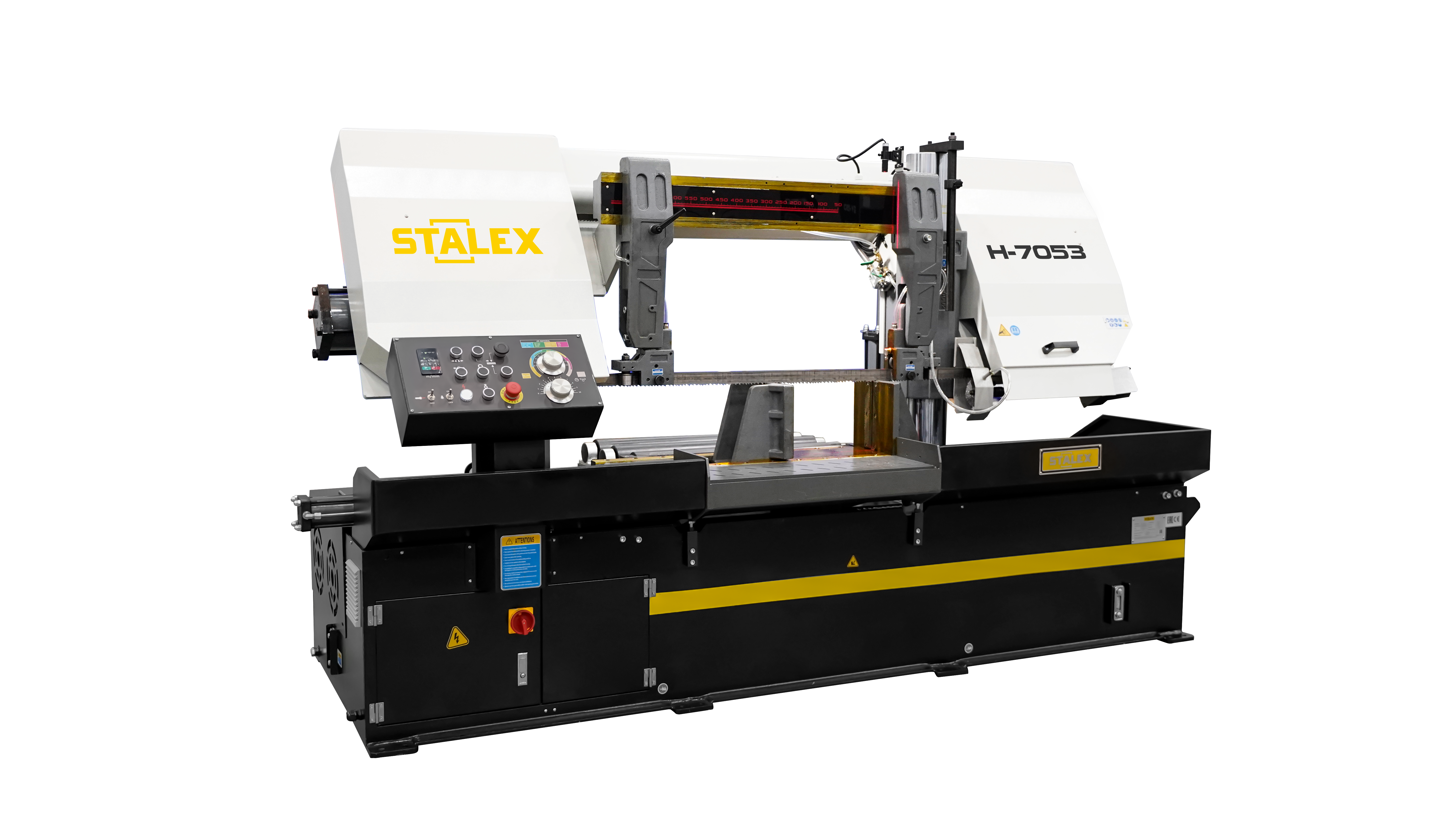

Модель Stalex H-7053 является гидравлическим ленточнопильным станком, колонного типа.
Полуавтоматические ленточнопильные станки, предназначены для пиления труб и сплошных заготовок, максимальным диаметром круга и квадратных заготовок под углом 90°.
Колонные ленточнопильные станки имеют 2 вертикальные стойки по которым перемещается горизонтальная пильная рама, образуя жёсткий контур с высокой стабильностью реза.
Пильная рама, представляет собой стальную сварную конструкцию.
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Особенности:
- Произведён по стандартам СЕ
- Электрические компоненты - Siemens, Schneider, Meanwell.

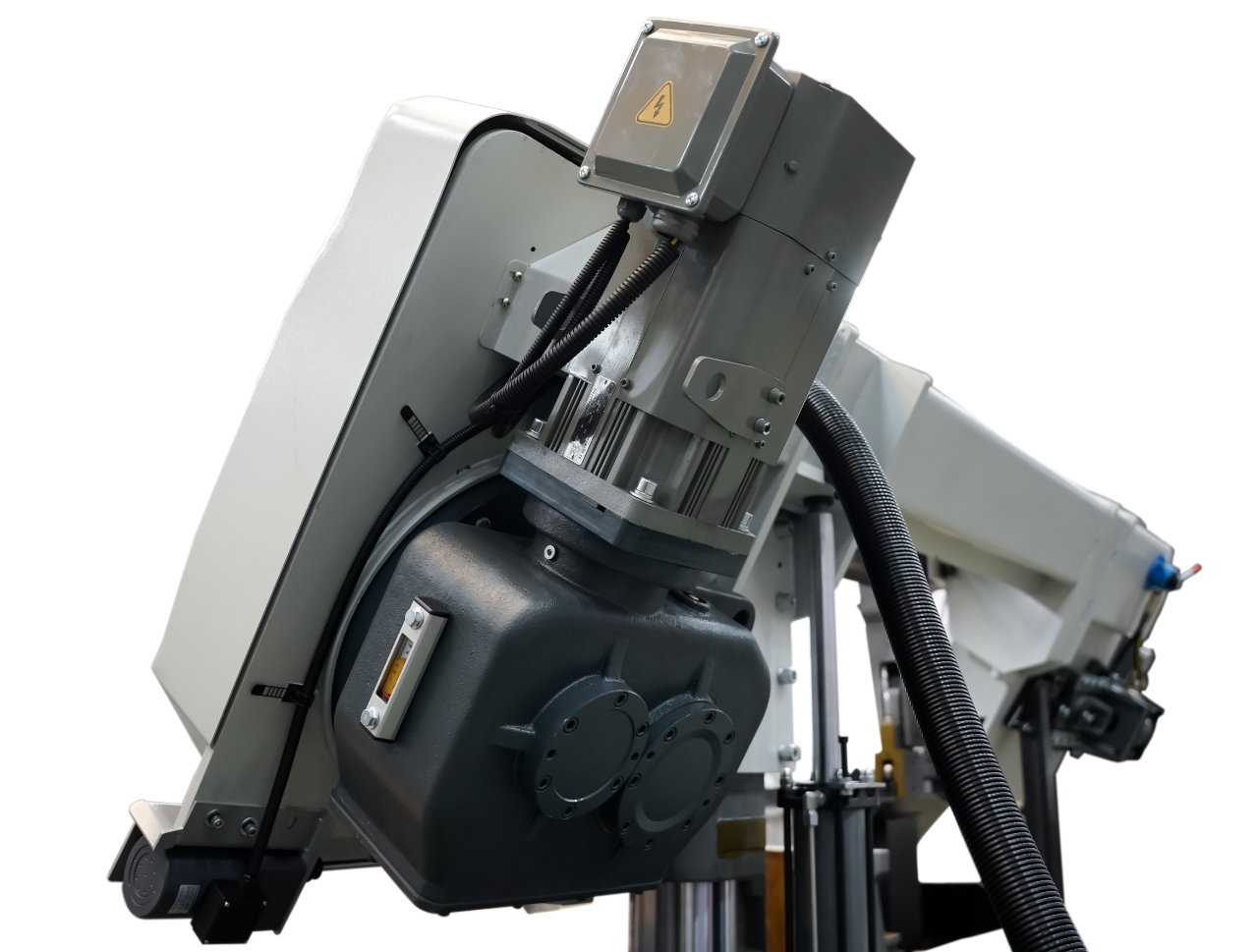

- Мощный двигатель для эффективной резки - 7,5 кВт
- Пульт станка PLC (панель HMI + кнопочное управление), для программирования и управления режимов резания

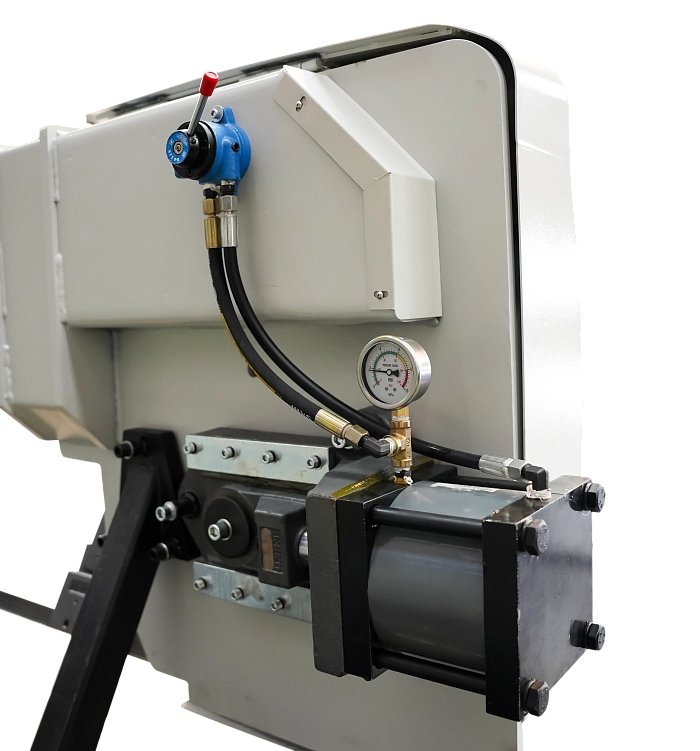

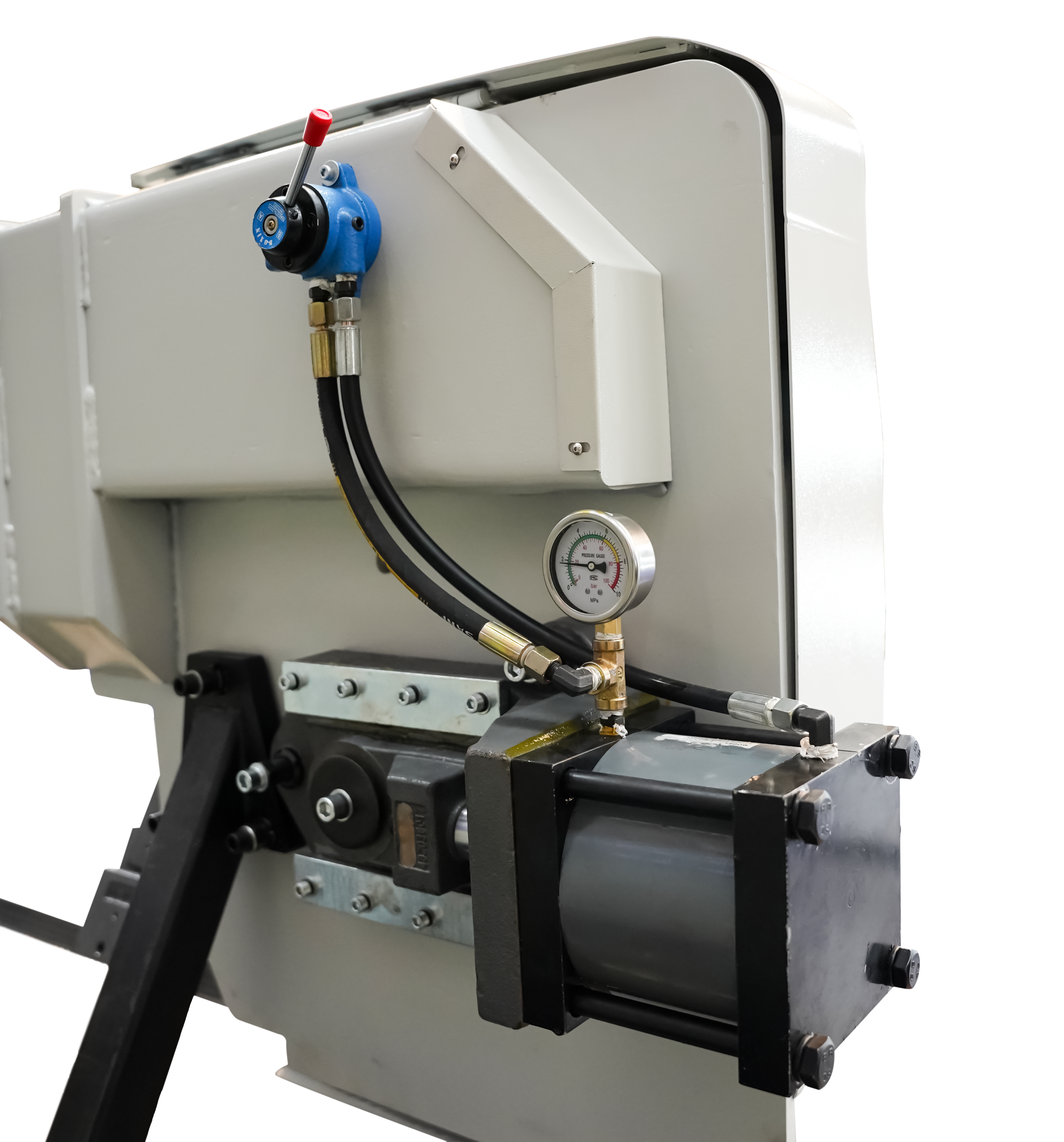

- Гидравлическое натяжение ленточнопильного полотна
- Моторизированная дисковая щётка для удаления стружки
- Лазерный луч
- Прижим пакетной резки (гидравлический) – опционально

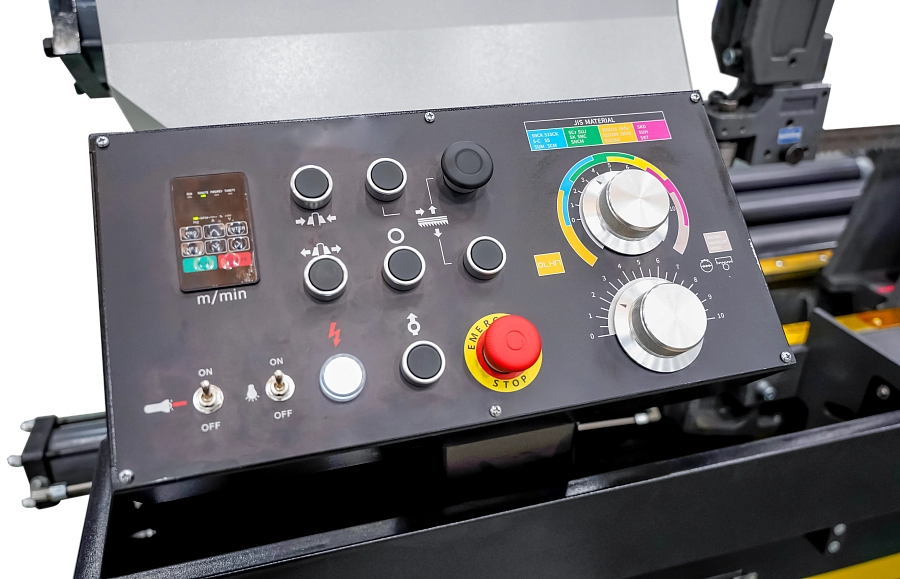

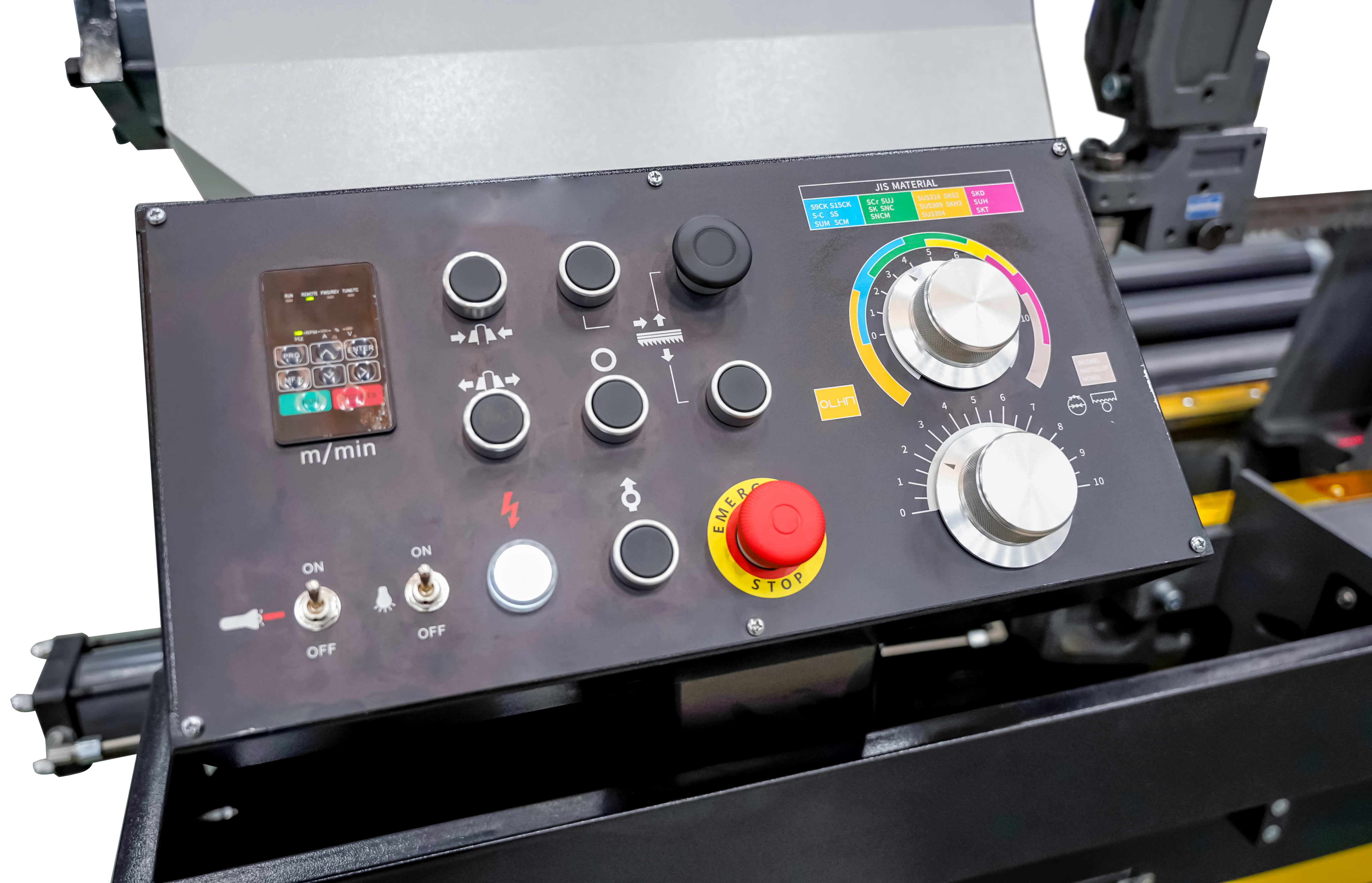

Панель станка для управления и программирования режимов резания
- Тех. характеристики
Наименование
H-7053
Стандарт CE
+
Мощность главного двигателя
7,5 кВт (380В, 50 Гц, 3-х фазный)
Двигатель с регулируемой частотой вращения
+
Зубчатый привод
+
Мощность гидравлической станции
1,5 кВт
Мощность системы СОЖ
0,135 кВт
Вращение пилы
90 градусов
Блоки позиционирования полотна (перпендикулярности)
имеют направляющие подшипники и твердосплавные пластины
Тиски
гидравлические
Скорость резания
20-80 м/мин (инвентор)
Моторизированная дисковая щётка для удаления стружки
+
Двойной гидравлический клапан управления подачей вниз
+
Гидравлическое натяжение ленточного полотна
+
Лазерный луч
+
Рабочая зона
90°
0-530 мм
700 х 530 мм
Объем гидравлического бака
40 л
Объем бака для охлаждающей жидкости
115 л
Рабочая высота стола (от пола до основания тисков)
775 мм
Габариты ленточного полотна
41х1,3х6650 мм
Размер станка (ДхШхВ)
1400х3250х2000 мм
Вес машины
≈ 2700 кг
На станок возможно дополнительно установить гидравлический прижим для пакетной резки. При установке прижима для пакетной резки – макс. высота рабочей зоны уменьшается в 2 раза
700 х 265 мм
- Комплектация
Комплект Ленточнопильный станок Ленточнопильное полотно, установленное на станке
Полуавтоматические ленточнопильные станки, предназначены для пиления труб и сплошных заготовок, максимальным диаметром круга и квадратных заготовок под углом 90°.
Колонные ленточнопильные станки имеют 2 вертикальные стойки по которым перемещается горизонтальная пильная рама, образуя жёсткий контур с высокой стабильностью реза.
Пильная рама, представляет собой стальную сварную конструкцию.
На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Особенности:
- Произведён по стандартам СЕ
- Электрические компоненты - Siemens, Schneider, Meanwell.
- Мощный двигатель для эффективной резки - 7,5 кВт
- Пульт станка PLC (панель HMI + кнопочное управление), для программирования и управления режимов резания
- Гидравлическое натяжение ленточнопильного полотна
- Моторизированная дисковая щётка для удаления стружки
- Лазерный луч
- Прижим пакетной резки (гидравлический) – опционально
|
|
Панель станка для управления и программирования режимов резания |
||||
|
|
|
||||
|
|
|
||||
|
|
|
|
Наименование |
H-7053 |
|
Стандарт CE |
+ |
|
Мощность главного двигателя |
7,5 кВт (380В, 50 Гц, 3-х фазный) |
|
Двигатель с регулируемой частотой вращения |
+ |
|
Зубчатый привод |
+ |
|
Мощность гидравлической станции |
1,5 кВт |
|
Мощность системы СОЖ |
0,135 кВт |
|
Вращение пилы |
90 градусов |
|
Блоки позиционирования полотна (перпендикулярности) |
имеют направляющие подшипники и твердосплавные пластины |
|
Тиски |
гидравлические |
|
Скорость резания |
20-80 м/мин (инвентор) |
|
Моторизированная дисковая щётка для удаления стружки |
+ |
|
Двойной гидравлический клапан управления подачей вниз |
+ |
|
Гидравлическое натяжение ленточного полотна |
+ |
|
Лазерный луч |
+ |
|
Рабочая зона |
90° |
|
|
0-530 мм |
|
|
700 х 530 мм |
|
Объем гидравлического бака |
40 л |
|
Объем бака для охлаждающей жидкости |
115 л |
|
Рабочая высота стола (от пола до основания тисков) |
775 мм |
|
Габариты ленточного полотна |
41х1,3х6650 мм |
|
Размер станка (ДхШхВ) |
1400х3250х2000 мм |
|
Вес машины |
≈ 2700 кг |
|
На станок возможно дополнительно установить гидравлический прижим для пакетной резки. При установке прижима для пакетной резки – макс. высота рабочей зоны уменьшается в 2 раза |
|||
|
|
700 х 265 мм |
||
| Комплект | |
|---|---|
| Ленточнопильный станок | |
| Ленточнопильное полотно, установленное на станке |
