Автоматический ленточнопильный колонный станок STALEX H-420А
Артикул: 102526
Категория: Ленточнопильные автоматические станки
Гарантия: 12 месяцев
Товар на складе
Гарантия лучшей цены
Персональное предложение
-
Описание
Модель Stalex H-420А является автоматическим ленточнопильным станком, колонного типа.
Автоматические ленточнопильные станки, предназначены для пиления труб и сплошных заготовок, максимальным диаметром круга и квадратных заготовок под углом 90°.
Колонные ленточнопильные станки имеют 2 вертикальные стойки по которым перемещается горизонтальная пильная рама, образуя жёсткий контур с высокой стабильностью реза.
Пильная рама, представляет собой стальную сварную конструкцию.
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Станок оснащен гидравлическими тисками. На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.
Особенности:
- Произведён по стандартам СЕ
- Электрические компоненты - Siemens, Schneider, Meanwell и др.
- Мощный двигатель для эффективной резки - 7,5 кВт
- Пульт станка PLC (панель HMI + кнопочное управление), для программирования и управления режимов резания
- Гидравлическое натяжение ленточнопильного полотна
- Прижим пакетной резки (гидравлический)
- Моторизированная дисковая щётка для удаления стружки
- Автоматический конвейер для сбора стружки
- Функция подачи заготовок контролируется гидравлической системой

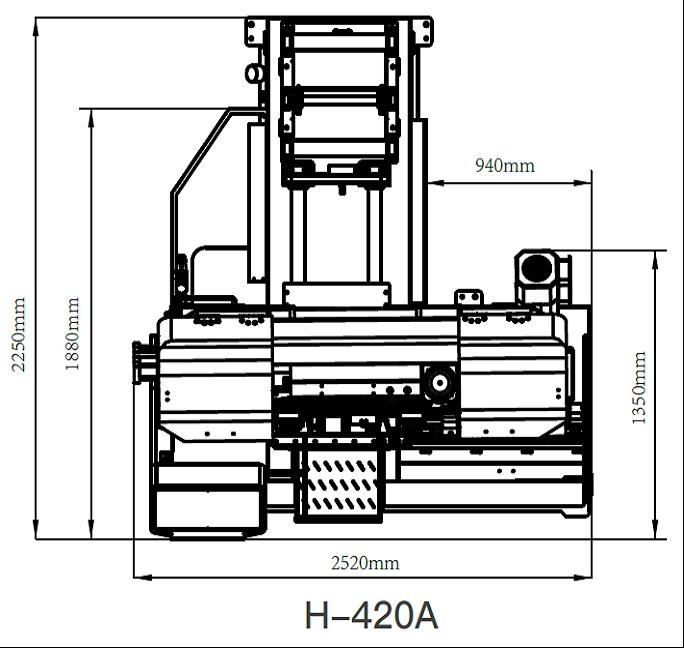

Габариты
Функция подачи контролируется гидравлической системой. Размер подачи измеряется магнитной шкалой и контролируется PLC.
Панель станка PLC (панель HMI + кнопочное управление)
Управление и программирование режимов резания
Подающий стол /тиски подачи
Автоматический конвейер для сбора стружки
Упаковка - стрейч-пленка + паллет.
Размер упаковки совпадает с размером станка
- Тех. характеристики
Наименование
H-420A
Стандарт CE
+
Пульт станка PLC (панель HMI + кнопочное управление), для программирования и управления режимов резания
+
Мощность главного двигателя
7,5 кВт (380В, 50 Гц, 3-х фазный)
Двигатель с регулируемой частотой вращения
+
Зубчатый привод
+
Мощность гидравлической станции
1,5 кВт
Мощность системы СОЖ
0,135 кВт
Вращение пилы
90 градусов Блоки позиционирования полотна (перпендикулярности)
имеют направляющие подшипники и твердосплавные пластины
Автоматический подвод заготовок
+
функция подачи контролируется гидравлической системойТиски
гидравлические
Скорость резания
10-80 м/мин (инвентор)
Моторизированная дисковая щётка для удаления стружки
+
Двойной гидравлический клапан управления подачей вниз
+
Гидравлическое натяжение ленточнопильного полотна
+
Автоматический конвейер для сбора стружки
+
0-420 мм
420 х 420 мм
Прижим пакетной резки (гидравлический)
+
При установке прижима для пакетной резка – макс. высота рабочей зоны уменьшается в 2 раза
Пакетная резка
260 х 160 мм
Длина конечной детали
150 мм
*Объем гидравлического бака
70 л
заливать 2/3 по уровню масла
*используется гидравлическое масло стандартного качества (веретёнка)
Объем бака для охлаждающей жидкости
120 л
заливать 2/3 по уровню СОЖ
Рабочая высота стола (от пола до основания тисков)
666 мм
Габариты ленточного полотна
41х1,3х5150 мм
Размер станка (ДхШхВ)
2250х2630х1650 мм
Вес машины
≈ 2500 кг
Размер упаковки и кол-во мест
1 место
Размер упаковки совпадает с размером станка
Масса нетто/брутто станка
2450/2500 кг
Автоматические ленточнопильные станки, предназначены для пиления труб и сплошных заготовок, максимальным диаметром круга и квадратных заготовок под углом 90°.
Колонные ленточнопильные станки имеют 2 вертикальные стойки по которым перемещается горизонтальная пильная рама, образуя жёсткий контур с высокой стабильностью реза.
Пильная рама, представляет собой стальную сварную конструкцию.
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Станок оснащен гидравлическими тисками. На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.
Особенности:
- Произведён по стандартам СЕ
- Электрические компоненты - Siemens, Schneider, Meanwell и др.
- Мощный двигатель для эффективной резки - 7,5 кВт
- Пульт станка PLC (панель HMI + кнопочное управление), для программирования и управления режимов резания
- Гидравлическое натяжение ленточнопильного полотна
- Прижим пакетной резки (гидравлический)
- Моторизированная дисковая щётка для удаления стружки
- Автоматический конвейер для сбора стружки
- Функция подачи заготовок контролируется гидравлической системой
|
|
Габариты | ||||
|
|
Функция подачи контролируется гидравлической системой. Размер подачи измеряется магнитной шкалой и контролируется PLC. |
||||
|
|
Панель станка PLC (панель HMI + кнопочное управление) Управление и программирование режимов резания |
||||
|
|
Подающий стол /тиски подачи |
||||
|
|
Автоматический конвейер для сбора стружки |
||||
|
|
Упаковка - стрейч-пленка + паллет. Размер упаковки совпадает с размером станка
|
|
Наименование |
H-420A |
|
Стандарт CE |
+ |
|
Пульт станка PLC (панель HMI + кнопочное управление), для программирования и управления режимов резания |
+ |
|
Мощность главного двигателя |
7,5 кВт (380В, 50 Гц, 3-х фазный) |
|
Двигатель с регулируемой частотой вращения |
+ |
|
Зубчатый привод |
+ |
|
Мощность гидравлической станции |
1,5 кВт |
|
Мощность системы СОЖ |
0,135 кВт |
|
Вращение пилы |
90 градусов |
|
Блоки позиционирования полотна (перпендикулярности) |
имеют направляющие подшипники и твердосплавные пластины |
|
Автоматический подвод заготовок |
+ |
|
Тиски |
гидравлические |
|
Скорость резания |
10-80 м/мин (инвентор) |
|
Моторизированная дисковая щётка для удаления стружки |
+ |
|
Двойной гидравлический клапан управления подачей вниз |
+ |
|
Гидравлическое натяжение ленточнопильного полотна |
+ |
|
Автоматический конвейер для сбора стружки |
+ |
|
|
0-420 мм |
|
|
420 х 420 мм |
|
Прижим пакетной резки (гидравлический) |
+ |
|
При установке прижима для пакетной резка – макс. высота рабочей зоны уменьшается в 2 раза |
|
|
Пакетная резка |
260 х 160 мм |
|
Длина конечной детали |
150 мм |
|
*Объем гидравлического бака |
70 л |
|
заливать 2/3 по уровню масла *используется гидравлическое масло стандартного качества (веретёнка) |
|
|
Объем бака для охлаждающей жидкости |
120 л |
|
заливать 2/3 по уровню СОЖ |
|
|
Рабочая высота стола (от пола до основания тисков) |
666 мм |
|
Габариты ленточного полотна |
41х1,3х5150 мм |
|
Размер станка (ДхШхВ) |
2250х2630х1650 мм |
|
Вес машины |
≈ 2500 кг |
|
Размер упаковки и кол-во мест |
1 место |
|
Размер упаковки совпадает с размером станка |
|
|
Масса нетто/брутто станка |
2450/2500 кг |
