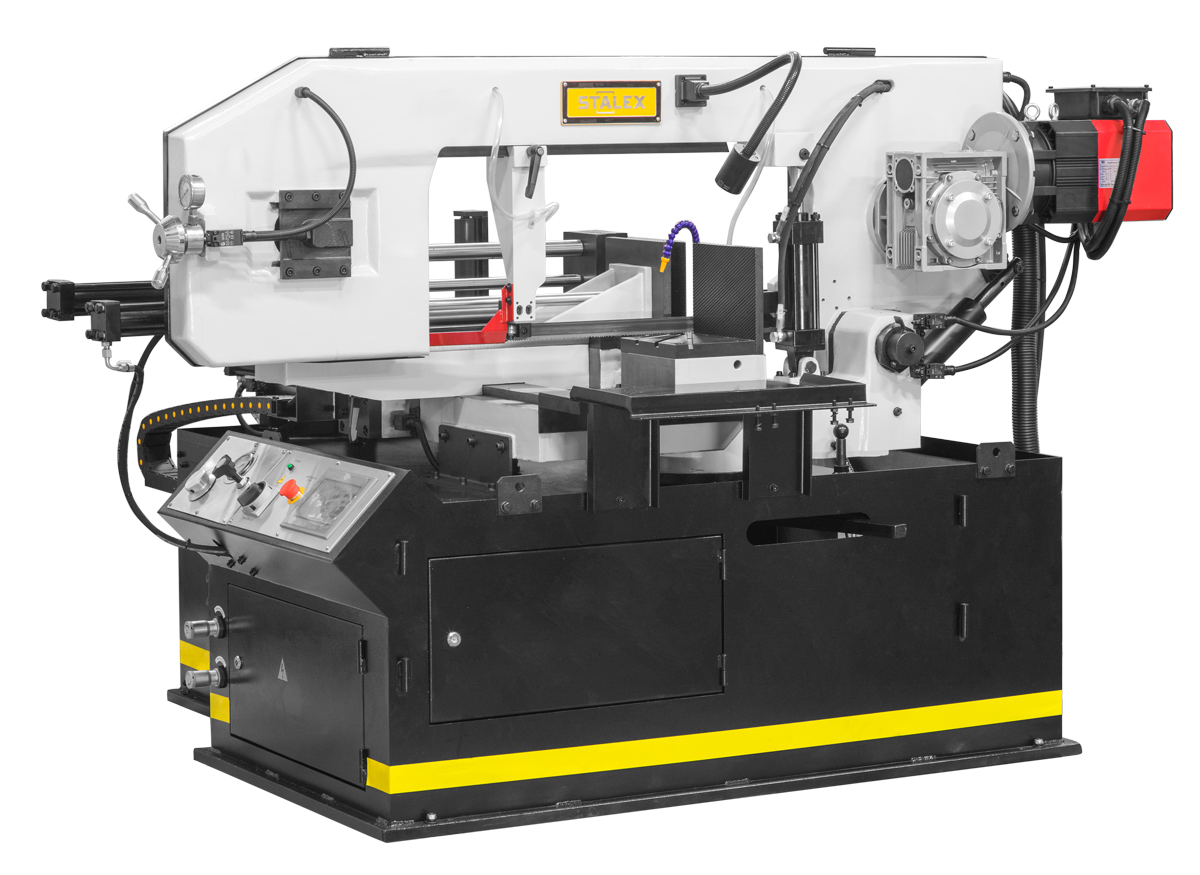

Автоматический ленточнопильный станок BS-460GBA
Артикул: 388127А
Категория: Ленточнопильные автоматические станки
Гарантия: 12 месяцев
Наличие уточняйте
Гарантия лучшей цены
Персональное предложение
-
Описание
Автоматический ленточнопильный станок, предназначен для пиления труб максимальным диаметром 330 мм и прямоугольной профильной заготовки 460x250 мм под углом 90°.
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок, предварительно настроить концевой ограничитель на необходимую длину получаемых заготовок и запустить цикл пиления кнопкой «Пуск».
В стандартную комплектацию входят:
- Ленточнопильный станок
- Ленточнопильное полотно, установленное на станке
- Сенсорный экран панели управления
- Гидравлические зажимные тиски (дополнительным гидравлическим прижимом для пакетной резки не комплектуется)
- Автоматический зажим и подача материала в зону резания, гидравлический привод с PLC контроллером

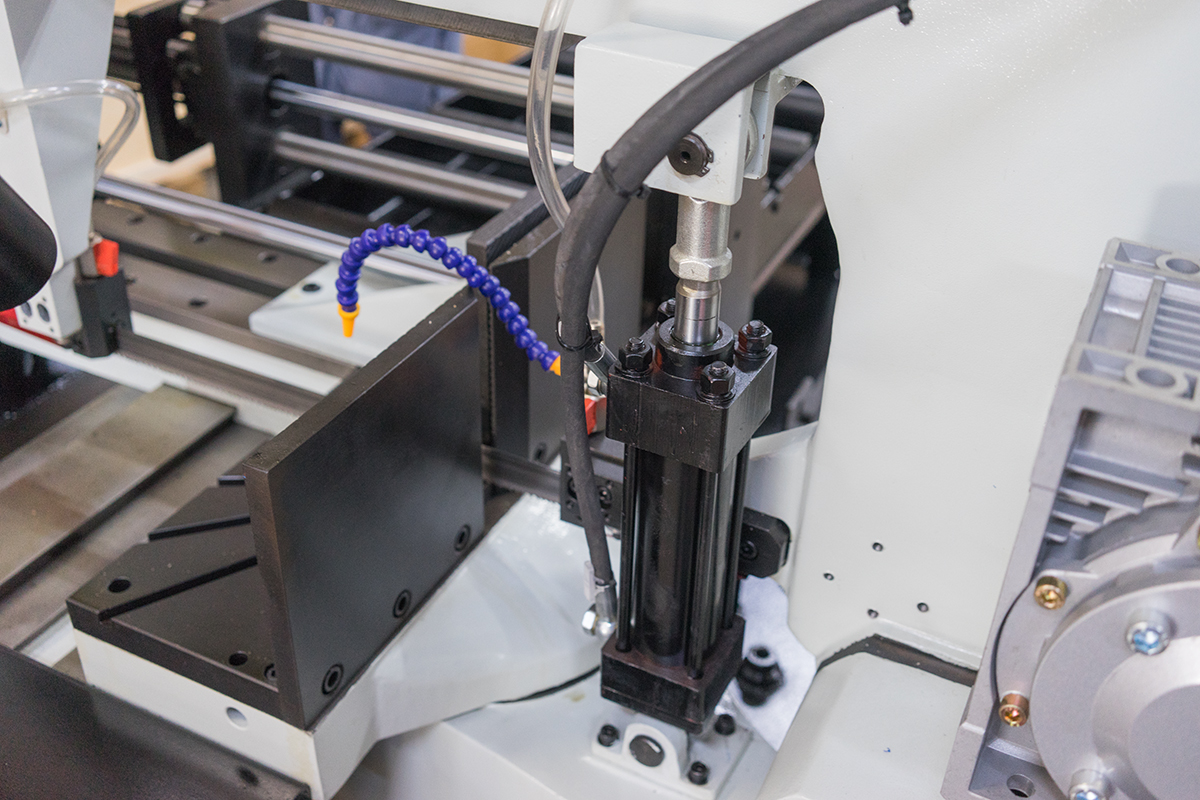

- Гидроцилиндр подъёма пильной рамы
- Регулировка подачи пильной рамы
- Лампа дополнительного освещения
- Механическое натяжение полотна
- Индикатор натяжения полотна (тензометр)
- Серводвигатель для плавной регулировки скорость вращения полотна 15-90 м/мин
- Система охлаждения режущего инструмента и заготовки
- Трехметровый подающий платформа (рольганг) – 1шт
- Трехметровая принимающая платформа (рольганг) – 1шт
- Механическое ограждение (эффективная защита оператора)
Основные элементы
- Угол пиления заготовок 90°; 15°; 30°; 45°; 60°.
- Поворот рамы происходит на угол кратный 1°, поворот производится механически. Рама станка поворачивается за счёт жёсткого поворотного механизма.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически.
- Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи.
- ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).
- Макс. единичный ход подающих гидравлических тисков – 500мм
- Станок управляется трёхфазным двигателем.

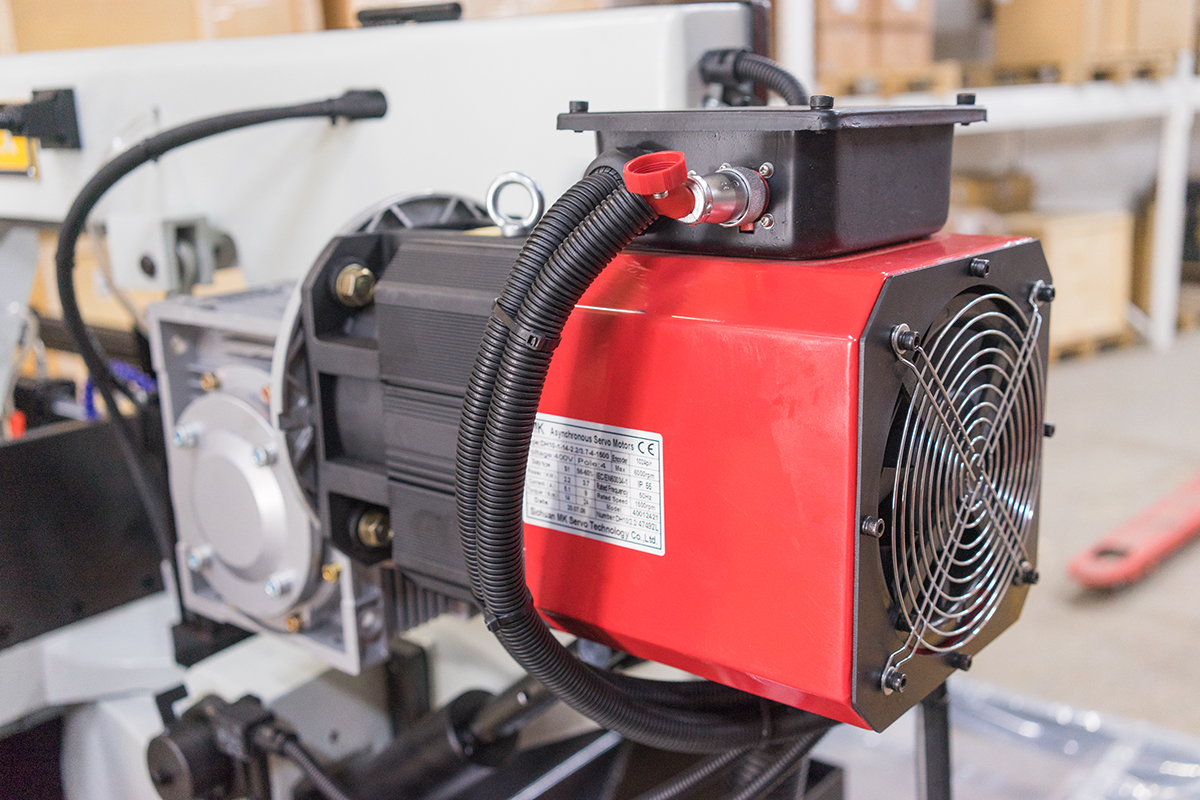

- Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 15-90 м/мин.
- Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена.
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин.
- Термозащита электродвигателя.
- Высота от пола до основания тисков – 850мм.
- Система смазки и охлаждения полотна
- Гидравлическая система регулирования усилия резания.
- Автоматическое подъём рамы при завершении резки.
Угол пиления заготовок 90°; 15°; 30°; 45°; 60°.
- Поворот рамы происходит на угол кратный 1°, поворот производится механически. Рама станка поворачивается за счёт жёсткого поворотного механизма.

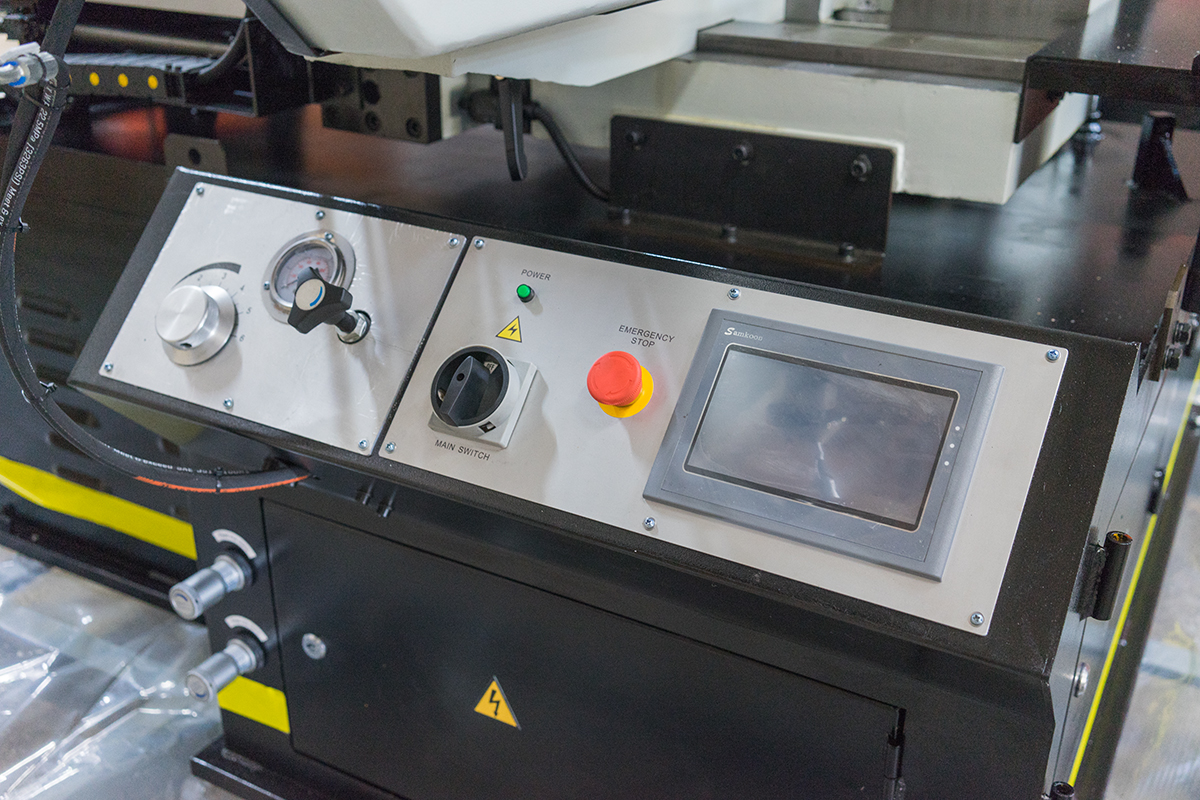

Панель управления встроена в тумбу станка. Длина подачи заготовки контролируется автоматически c ЧПУ (СNC). ЧПУ станка строится на PLC контроллере. Сенсорный дисплей управления.
Движение происходит по линейным направляющим гарантирующим точность подачи.
Механическое натяжение полотна.
Концевик контроля натяжения полотна, оберегающий станок от поломок в случае если лента повреждена.

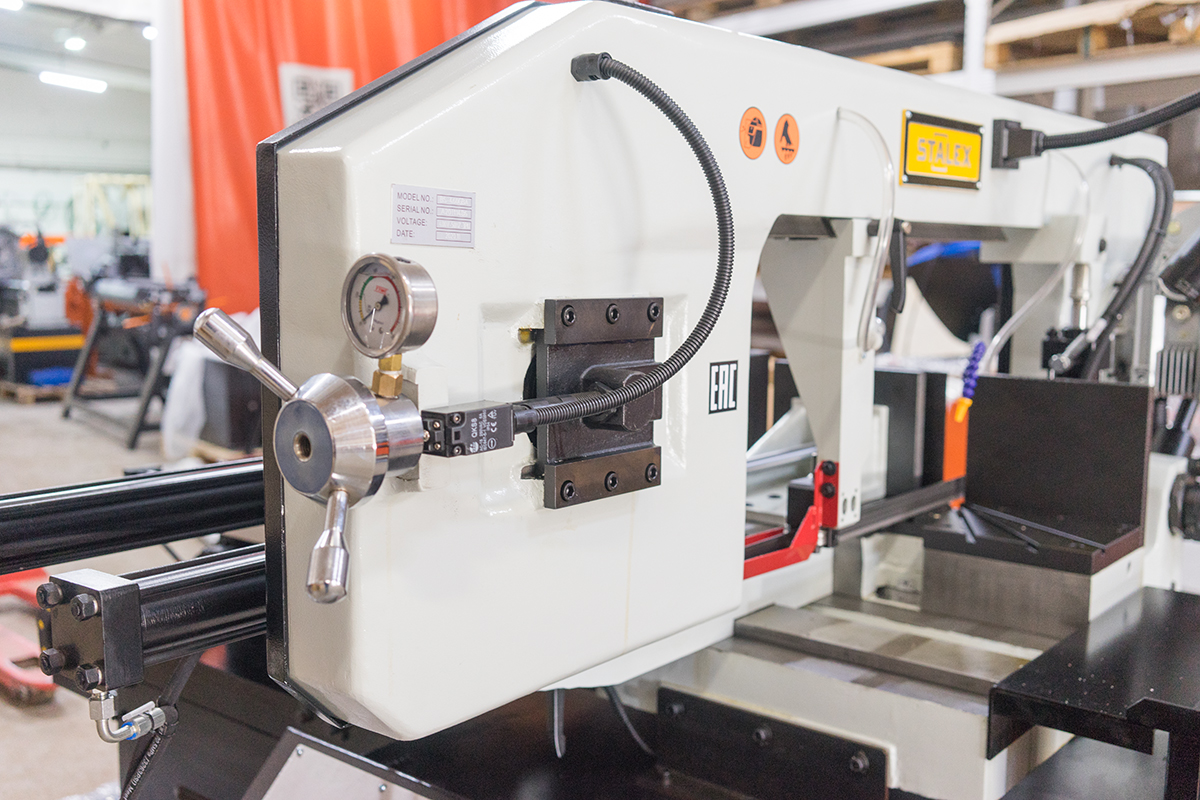

Индикатор натяжения полотна
Предохранительные концевики на кожухе маховика.

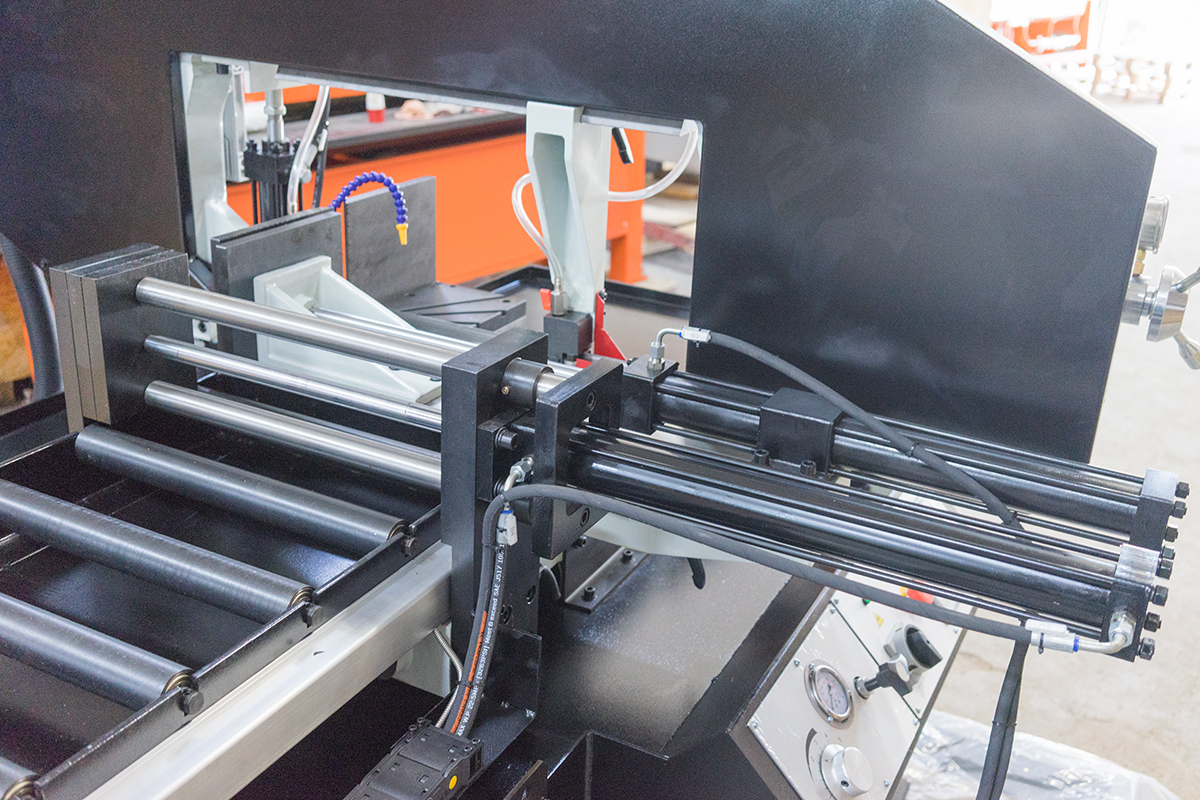

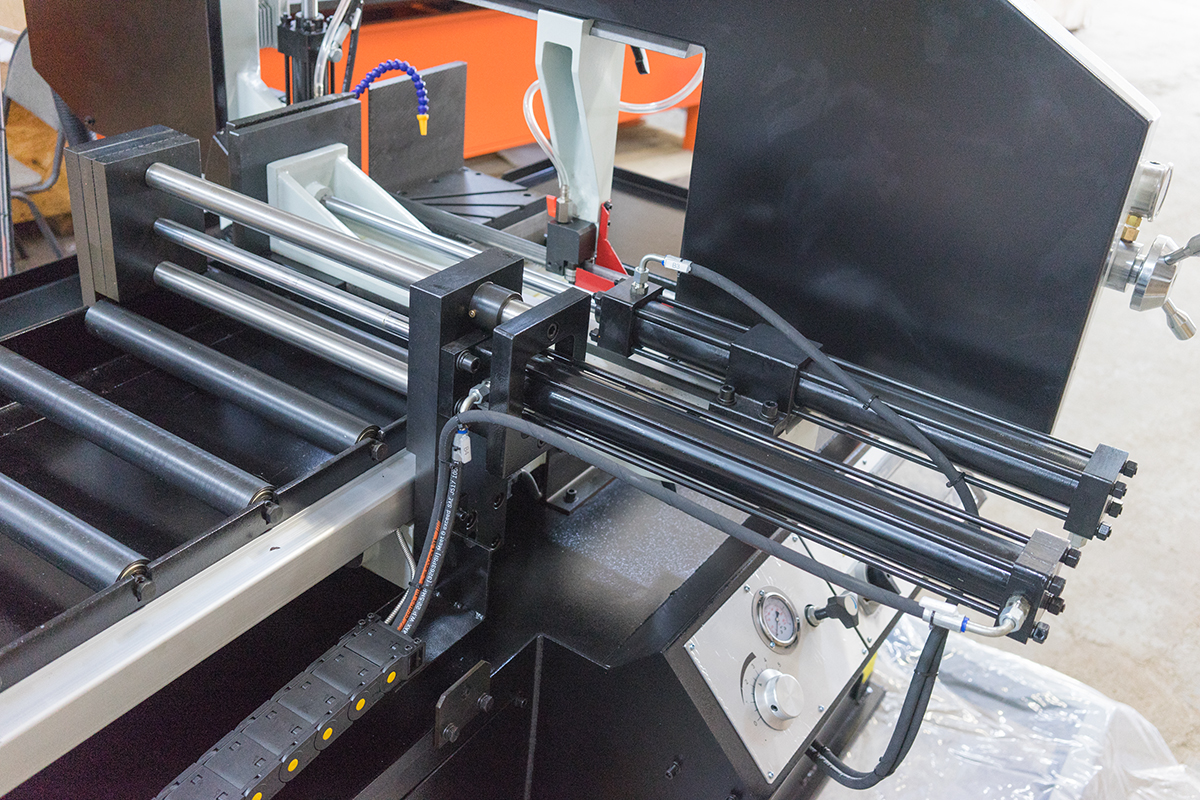

Тиски гидравлические (стационарные и подающие)

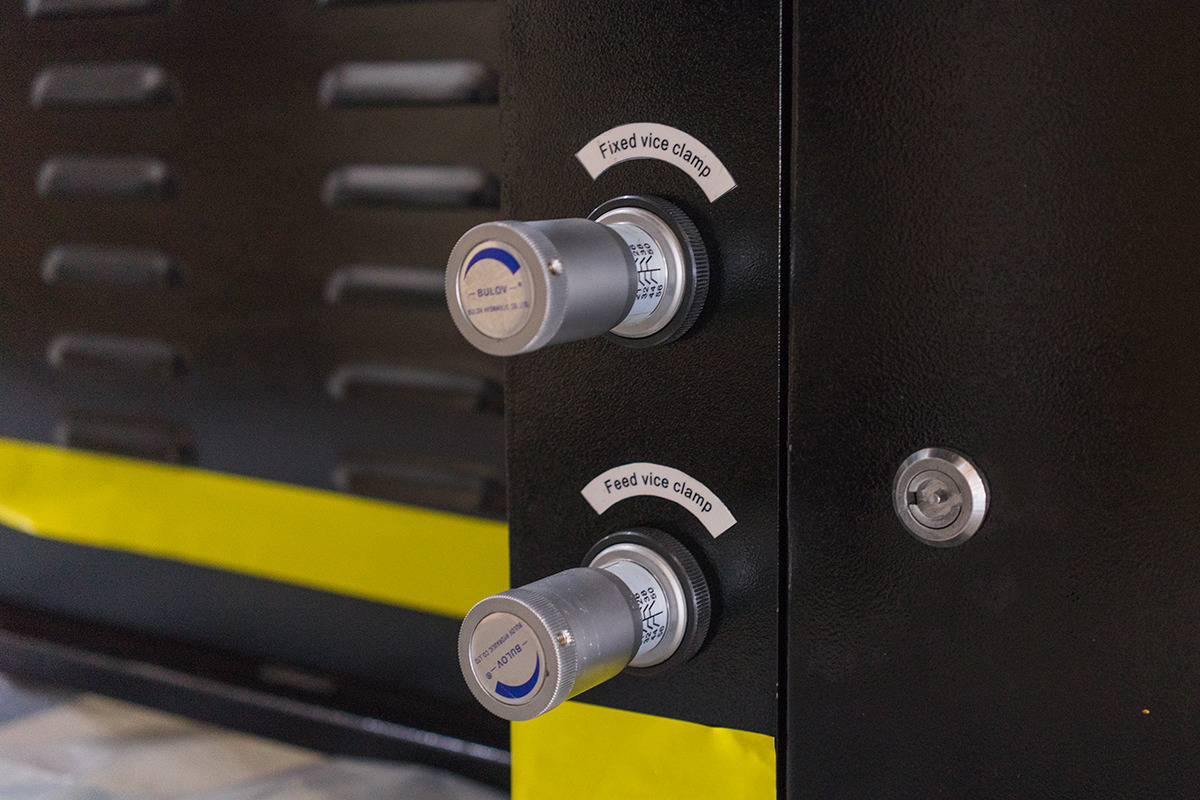

Fixed vice clamp – регулировка усилия зажима стационарных тисков
Feed vice clamp - регулировка усилия зажима подающих тисков
Лампа дополнительного освещения
Сторона подвода заготовки в зону резания. Стол подачи заготовки.

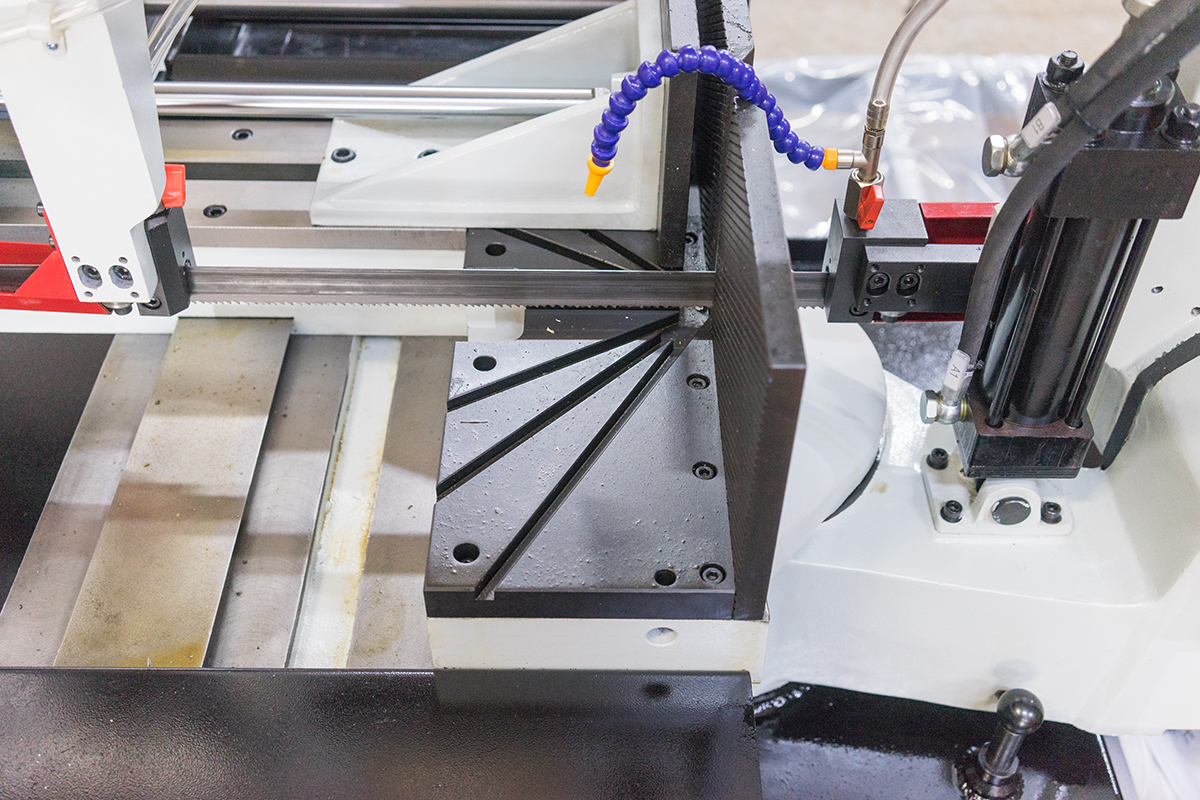

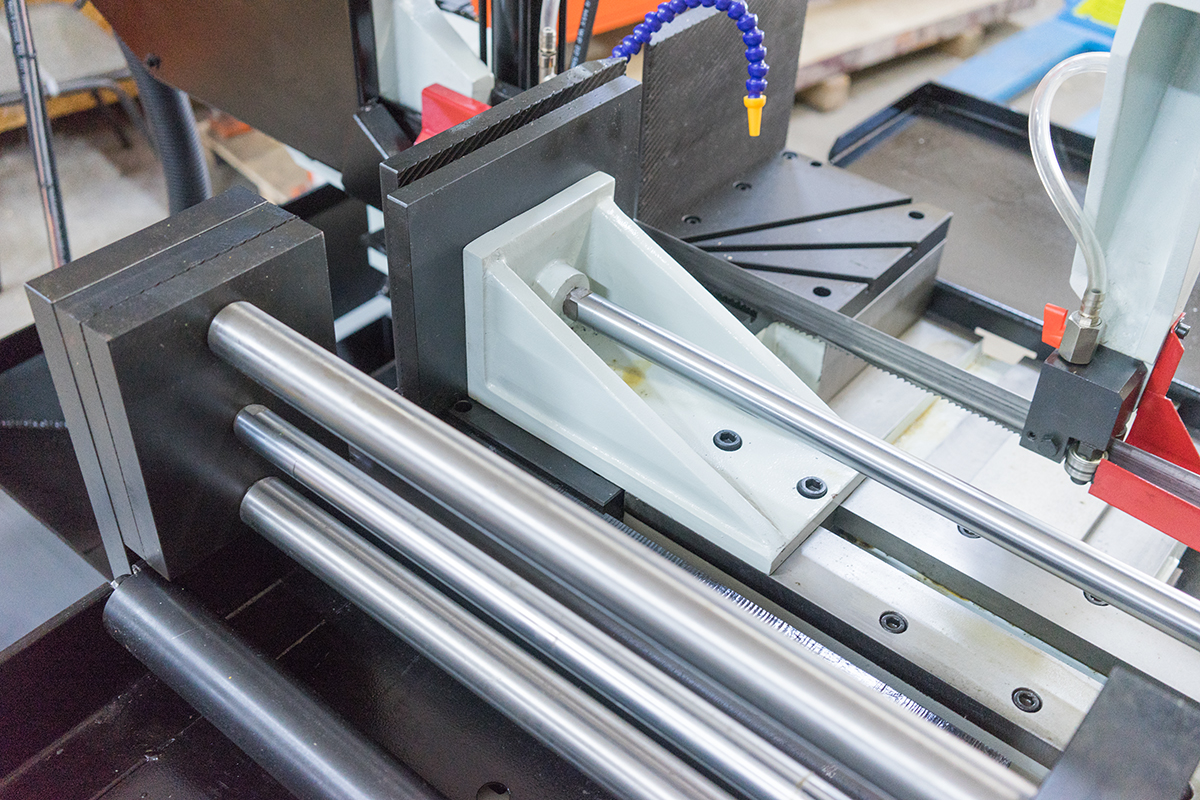

Основание тисков в зоне резания.

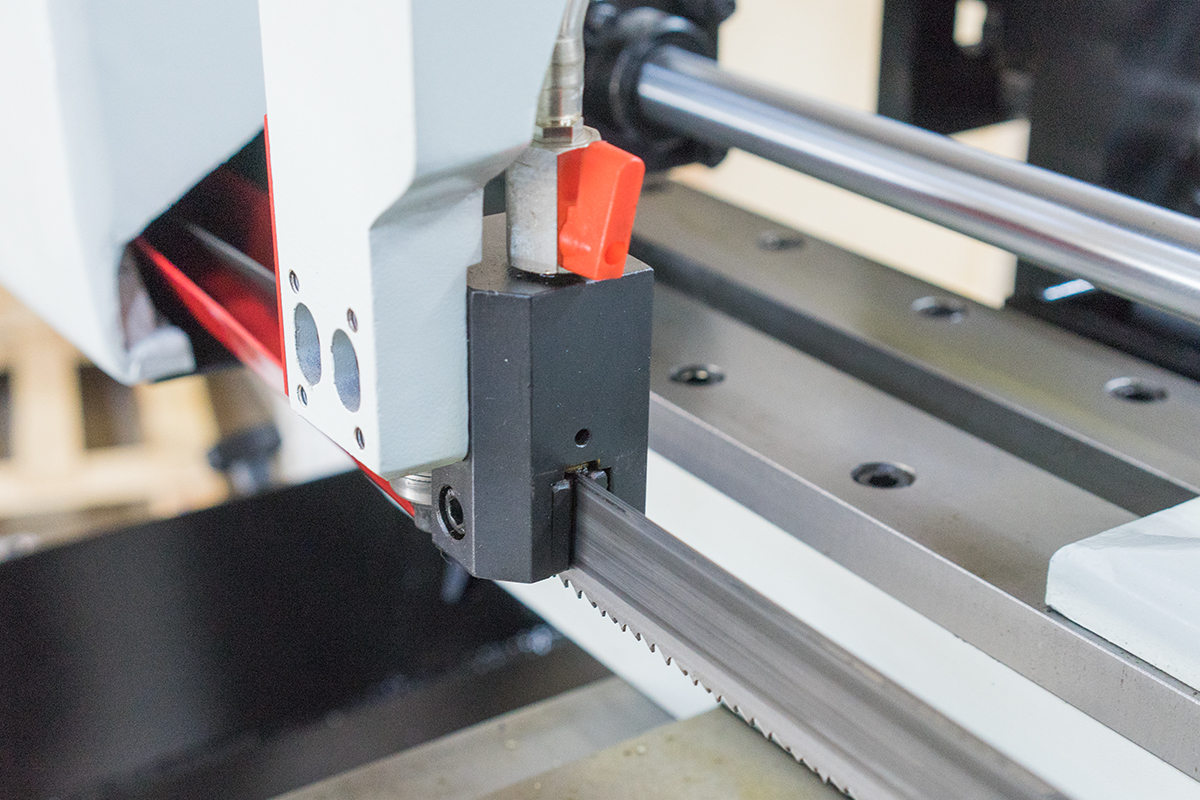

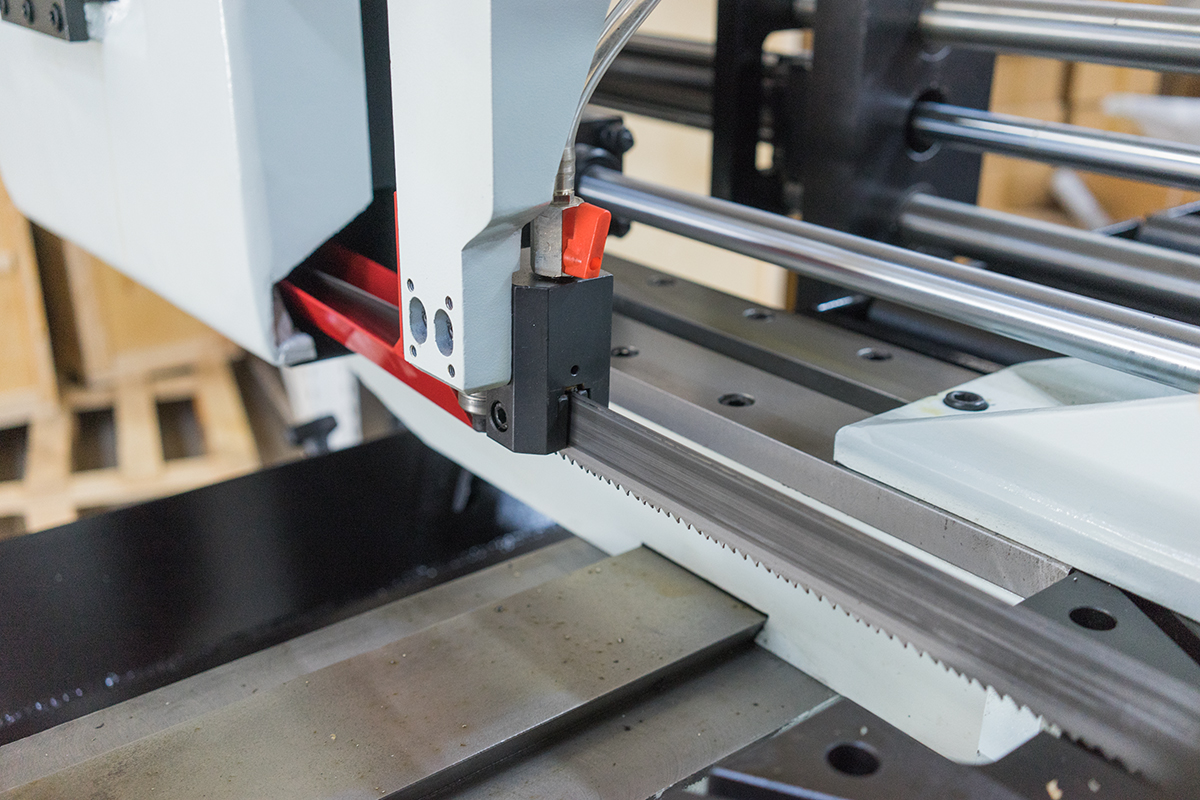

Твёрдосплавные пластины в блоках натяжения полотна.

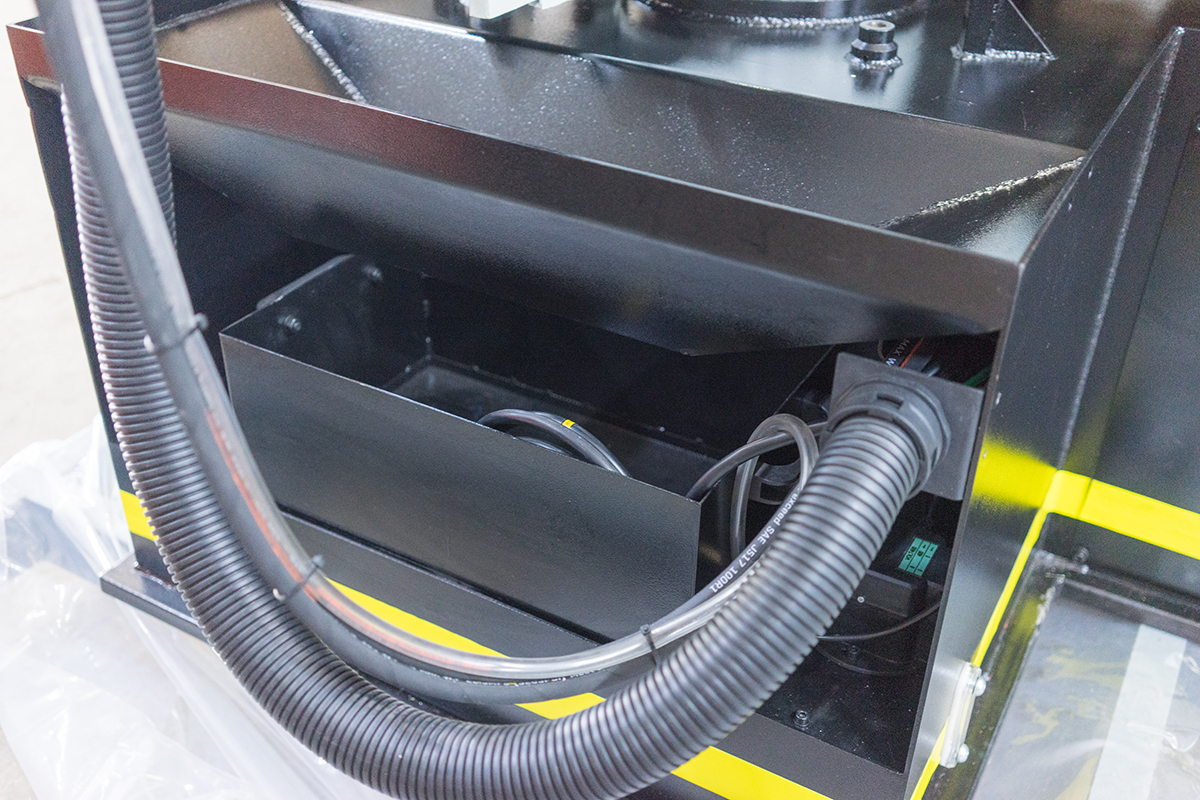

В тумбе станка размещён бак для стружки и слива СОЖ
Зубчатый привод.

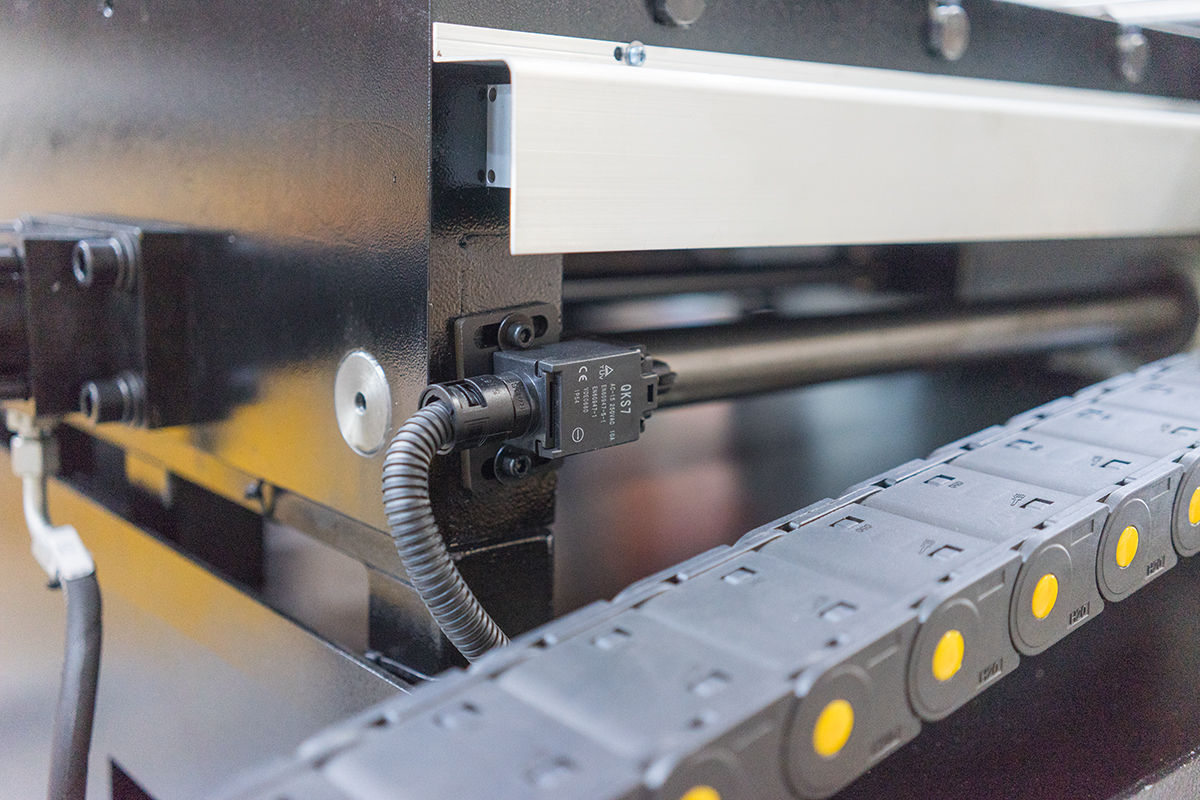

Датчик остановки подвижных тисков

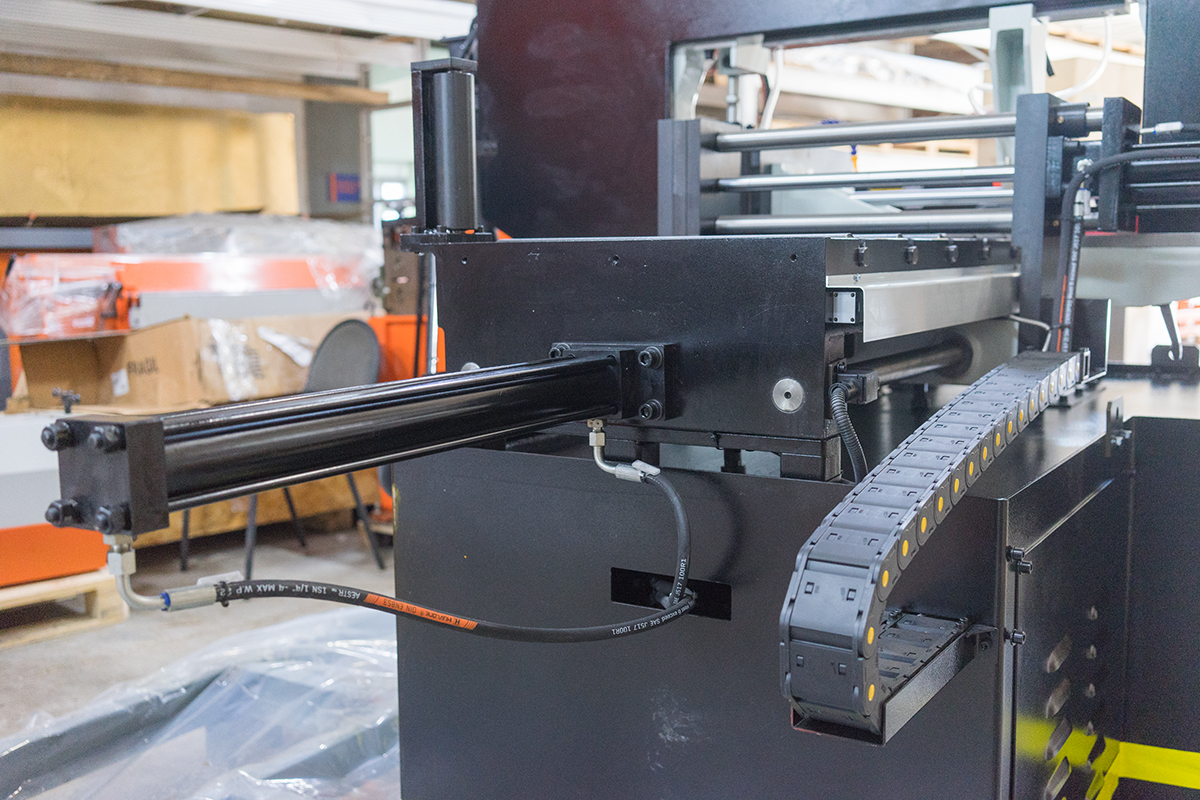

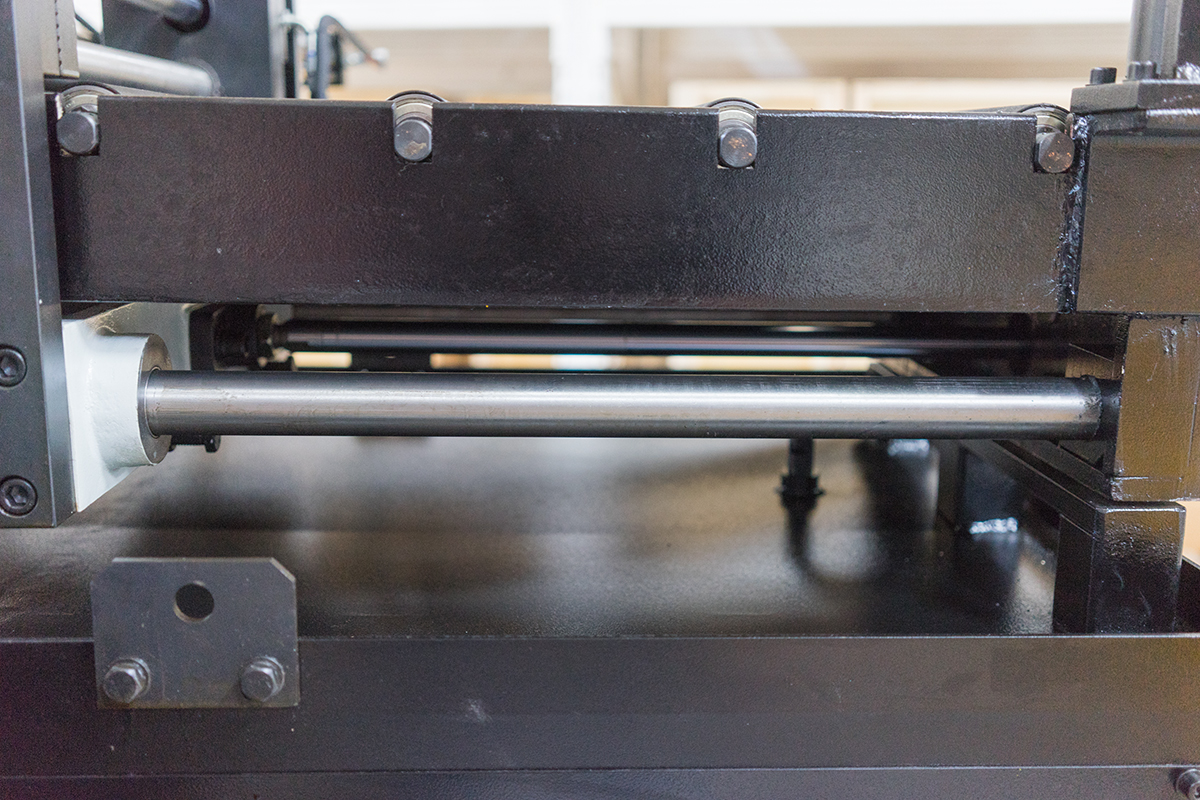

Механизмы движения для тисков подачи заготовки.

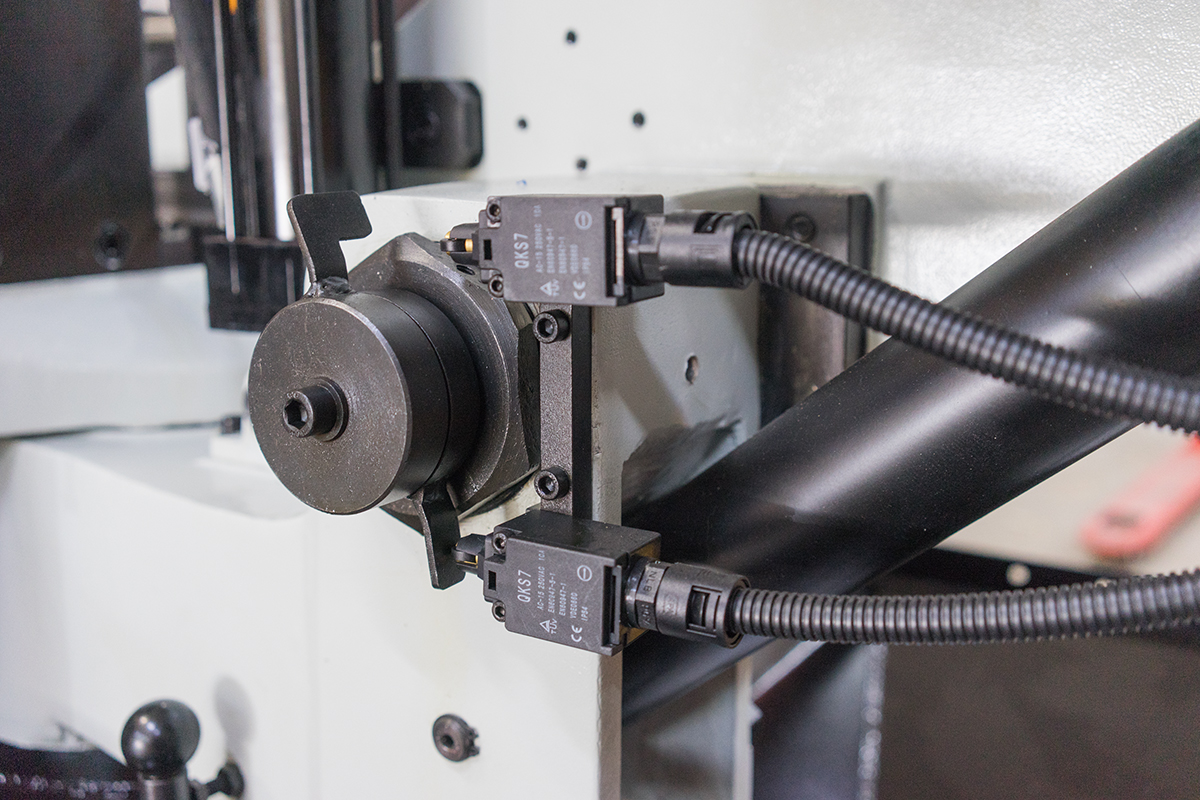

Датчики на подъём и опускание рамы.
Шильдик станка
- Тех. характеристики
Stalex BS-460GBA
Артикул
388127А
Мощность двигателя
1,5/2,2 кВт (3-х фазный)
термозащита перегрузки двигателя
Вращение пилы
От 0 до +60 градусов
Привод
зубчатый (червячная передача)
Скорость резания
15-90 м/мин
Рабочая зона
+90°
+45°
+60°
330
305
205
460х250
305х250
205х250
Угол разворота рамы
Габариты ленты
34х1,1х3960 мм
Скорость подачи заготовки
0-50 мм/c
Макс. единичный ход подающих гидравлических тисков 500 мм
Точность подачи заготовки
0.1/100 мм
Точность реза по длине отрезаемой заготовки
заявленная погрешность ±0,2 мм. на длину 1000 мм
Точность реза на отклонение по перпендикулярности
заявленная погрешность 0,3 мм. на Ø 100 мм сплошного сечения
Рабочая высота стола
850 мм
Объём гидравлического бака
32 л
Объём бака СОЖ
18 л
Система смазки и охлаждения полотна
+
Индикатор натяжения полотна
+
Лампа дополнительного освещения
+
Размер упаковки
2500х2300х1630 мм
Размер упаковки стола подачи
упакован вместе со станком
Общие габариты станка установленного в рабочее положение
6470x2260x1450 мм
Отдельный размер стола подачи
3000х460х850 мм
Масса нетто/брутто
1520/1655 кг
Страна производитель
Китай
Гарантия
12 месяцев
- Комплектация
Комплект Ленточнопильный станок Ленточнопильное полотно, установленное на станке Сенсорный экран панели управления Гидравлические зажимные тиски Автоматический зажим и подача материала в зону резания, гидравлический привод с PLC контроллером Гидроцилиндр подъёма пильной рамы Регулировка подачи пильной рамы Лампа дополнительного освещения Механическое натяжение полотна Индикатор натяжения полотна (тензометр) Серводвигатель для плавной регулировки скорость вращения полотна 15-90 м/мин Система охлаждения режущего инструмента и заготовки Трехметровый подающий платформа (рольганг) 1 шт. Трехметровая принимающая платформа (рольганг) 1 шт. Механическое ограждение (эффективная защита оператора) -
Аксессуары
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок, предварительно настроить концевой ограничитель на необходимую длину получаемых заготовок и запустить цикл пиления кнопкой «Пуск».
В стандартную комплектацию входят:
- Ленточнопильный станок
- Ленточнопильное полотно, установленное на станке
- Сенсорный экран панели управления
- Гидравлические зажимные тиски (дополнительным гидравлическим прижимом для пакетной резки не комплектуется)
- Автоматический зажим и подача материала в зону резания, гидравлический привод с PLC контроллером
- Гидроцилиндр подъёма пильной рамы
- Регулировка подачи пильной рамы
- Лампа дополнительного освещения
- Механическое натяжение полотна
- Индикатор натяжения полотна (тензометр)
- Серводвигатель для плавной регулировки скорость вращения полотна 15-90 м/мин
- Система охлаждения режущего инструмента и заготовки
- Трехметровый подающий платформа (рольганг) – 1шт
- Трехметровая принимающая платформа (рольганг) – 1шт
- Механическое ограждение (эффективная защита оператора)
Основные элементы
- Угол пиления заготовок 90°; 15°; 30°; 45°; 60°.
- Поворот рамы происходит на угол кратный 1°, поворот производится механически. Рама станка поворачивается за счёт жёсткого поворотного механизма.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически.
- Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи.
- ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).
- Макс. единичный ход подающих гидравлических тисков – 500мм
- Станок управляется трёхфазным двигателем.
- Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 15-90 м/мин.
- Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена.
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин.
- Термозащита электродвигателя.
- Высота от пола до основания тисков – 850мм.
- Система смазки и охлаждения полотна
- Гидравлическая система регулирования усилия резания.
- Автоматическое подъём рамы при завершении резки.
|
|
Угол пиления заготовок 90°; 15°; 30°; 45°; 60°. - Поворот рамы происходит на угол кратный 1°, поворот производится механически. Рама станка поворачивается за счёт жёсткого поворотного механизма. |
||||
|
|
Панель управления встроена в тумбу станка. Длина подачи заготовки контролируется автоматически c ЧПУ (СNC). ЧПУ станка строится на PLC контроллере. Сенсорный дисплей управления.
|
||||
|
|
Движение происходит по линейным направляющим гарантирующим точность подачи. |
||||
|
|
Механическое натяжение полотна. Концевик контроля натяжения полотна, оберегающий станок от поломок в случае если лента повреждена. |
||||
|
Индикатор натяжения полотна |
|||||
|
|
Предохранительные концевики на кожухе маховика. |
||||
|
|
Тиски гидравлические (стационарные и подающие) |
||||
|
|
Fixed vice clamp – регулировка усилия зажима стационарных тисков Feed vice clamp - регулировка усилия зажима подающих тисков |
||||
|
|
Лампа дополнительного освещения |
||||
|
|
Сторона подвода заготовки в зону резания. Стол подачи заготовки. |
||||
|
|
Основание тисков в зоне резания. Твёрдосплавные пластины в блоках натяжения полотна. |
||||
|
|
В тумбе станка размещён бак для стружки и слива СОЖ |
||||
|
|
Зубчатый привод. |
||||
|
|
Датчик остановки подвижных тисков |
||||
|
|
Механизмы движения для тисков подачи заготовки. |
||||
|
|
Датчики на подъём и опускание рамы. |
||||
|
|
Шильдик станка |
|
|
Stalex BS-460GBA |
||
|
Артикул |
388127А |
||
|
Мощность двигателя |
1,5/2,2 кВт (3-х фазный) термозащита перегрузки двигателя |
||
|
Вращение пилы |
От 0 до +60 градусов |
||
|
Привод |
зубчатый (червячная передача) |
||
|
Скорость резания |
15-90 м/мин |
||
|
Рабочая зона |
+90° |
+45° |
+60° |
|
|
330 |
305 |
205 |
|
|
460х250 |
305х250 |
205х250 |
|
Угол разворота рамы |
|
||
|
Габариты ленты |
34х1,1х3960 мм |
||
|
Скорость подачи заготовки |
0-50 мм/c |
||
| Макс. единичный ход подающих гидравлических тисков |
500 мм |
||
|
Точность подачи заготовки |
0.1/100 мм |
||
|
Точность реза по длине отрезаемой заготовки |
заявленная погрешность ±0,2 мм. на длину 1000 мм |
||
|
Точность реза на отклонение по перпендикулярности |
заявленная погрешность 0,3 мм. на Ø 100 мм сплошного сечения |
||
|
Рабочая высота стола |
850 мм |
||
|
Объём гидравлического бака |
32 л |
||
|
Объём бака СОЖ |
18 л |
||
|
Система смазки и охлаждения полотна |
+ |
||
|
Индикатор натяжения полотна |
+ |
||
|
Лампа дополнительного освещения |
+ |
||
|
Размер упаковки |
2500х2300х1630 мм |
||
|
Размер упаковки стола подачи |
упакован вместе со станком |
||
|
Общие габариты станка установленного в рабочее положение |
6470x2260x1450 мм |
||
|
Отдельный размер стола подачи |
3000х460х850 мм |
||
|
Масса нетто/брутто |
1520/1655 кг |
||
|
Страна производитель |
Китай |
||
|
Гарантия |
12 месяцев |
||
| Комплект | |
|---|---|
| Ленточнопильный станок | |
| Ленточнопильное полотно, установленное на станке | |
| Сенсорный экран панели управления | |
| Гидравлические зажимные тиски | |
| Автоматический зажим и подача материала в зону резания, гидравлический привод с PLC контроллером | |
| Гидроцилиндр подъёма пильной рамы | |
| Регулировка подачи пильной рамы | |
| Лампа дополнительного освещения | |
| Механическое натяжение полотна | |
| Индикатор натяжения полотна (тензометр) | |
| Серводвигатель для плавной регулировки скорость вращения полотна 15-90 м/мин | |
| Система охлаждения режущего инструмента и заготовки | |
| Трехметровый подающий платформа (рольганг) | 1 шт. |
| Трехметровая принимающая платформа (рольганг) | 1 шт. |
| Механическое ограждение (эффективная защита оператора) |
| Габариты, мм | 1580х400х300 |
| Масса нетто/брутто, кг | 36 |
| Габариты, мм | 2150х400х300 |
| Масса нетто/брутто, кг | 43 |
| Габариты, мм | 3080х400х300 |
| Масса нетто/брутто, кг | 68 |
