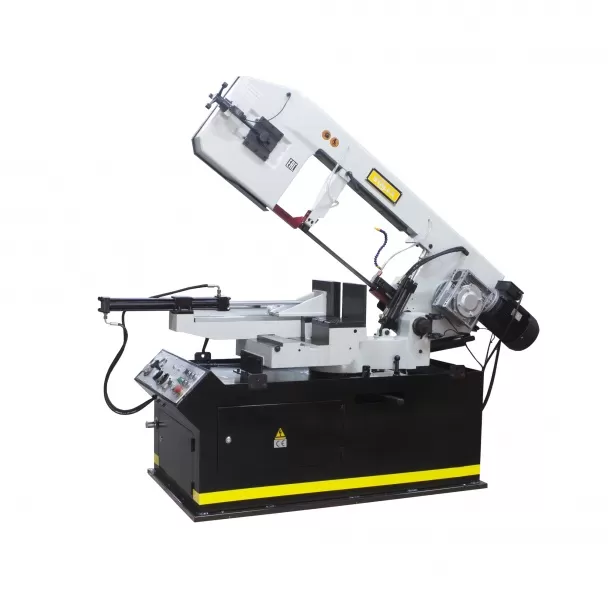

Полуавтоматический ленточнопильный станок Stalex BS-460G

Модель Stalex BS-460G является гидравлическим ленточнопильным станком, данная модель популярна среди станков Stalex серии консольных полуавтоматов.

На полуавтоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск»

Гидравлические тиски раздвигаются на 460 мм, что позволяет пилить прямоугольною заготовку с размерами, превышающими рабочий просвет подъема пильной рамы.

Основные элементы

- Регулировка угла поворота рамы вдоль шкалы от -45 до +60 градусов, с шагом 1°.

- Опускание и подъем рамы осуществляется за счет гидравлики автоматически

- Станок управляется трёхфазным двухскоростным двигателем, с двойными обмотками.

- Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена

- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин

- Термозащита электродвигателя

- Система смазки и охлаждения полотна

- Тиски гидравлические с возможностью быстрого зажима заготовок

- Станок имеет червячную передачу редуктора

- Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна

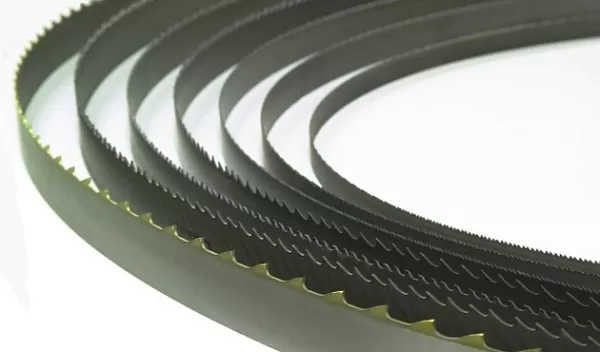

Ленточное полотно:

- Движение ленты осуществляется через мотор-редуктор в 2-х режимах (40 или 80 м/мин)

Процесс пиления:

- Точность движения ленты обеспечивается за счет твердосплавных направляющих пластин и роликовых подшипников

- Регулировка угла поворота вдоль шкалы

- Регулируемая подача СОЖ в зону резания

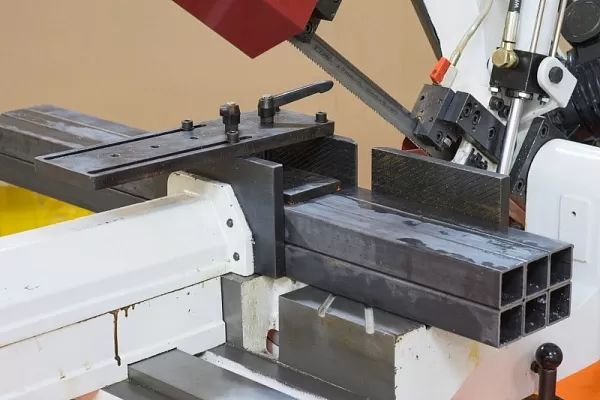

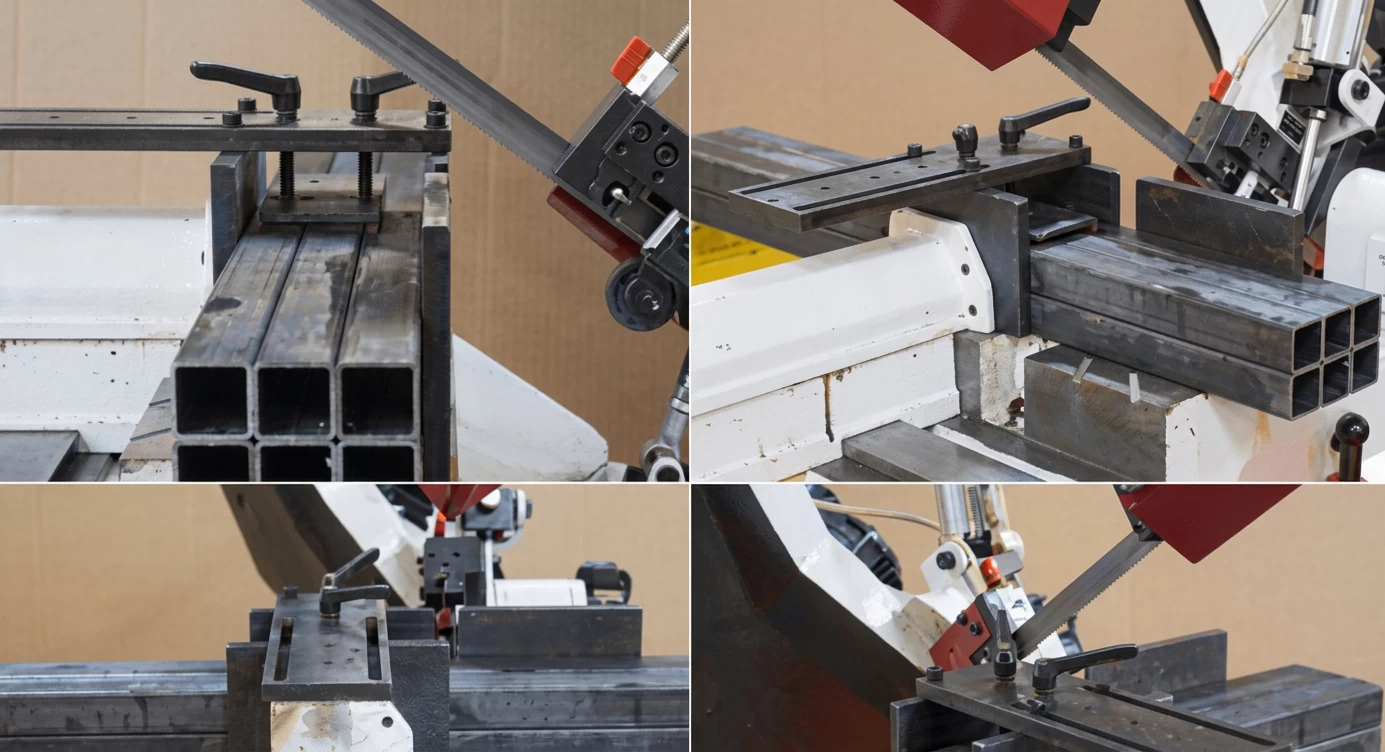

Дополнительный прижим для пакетной резки для BS-460G (в комплект не входит, поставляется отдельно)

Прижим для пакетной резки, является дополнительной верхней (третьей) губкой тисков.

Предназначен для прижима (крепления) заготовок в тисках сверху, при пилении в станке более одной заготовки одновременно.

Устанавливается при помощи засверливания на тиски (вертикальные губки тисков) и стягиванием болтами.

Прижим заготовок (пакета) происходит при помощи ручного вращения (затягивания) ручек.

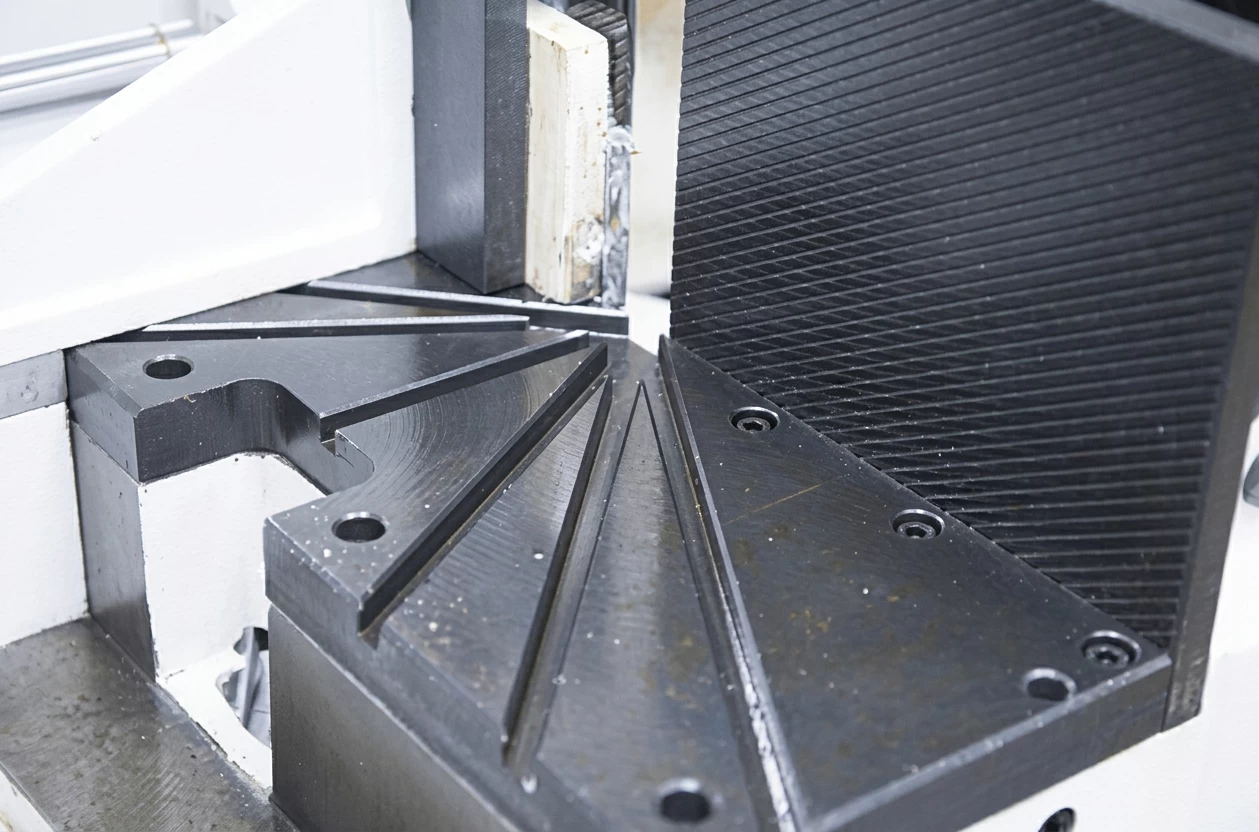

Прорези в основании тисков для наглядной установки рамы на угол для удобной установки рамы на -45°; -30°; 0°; +30°; +45°; +60°.

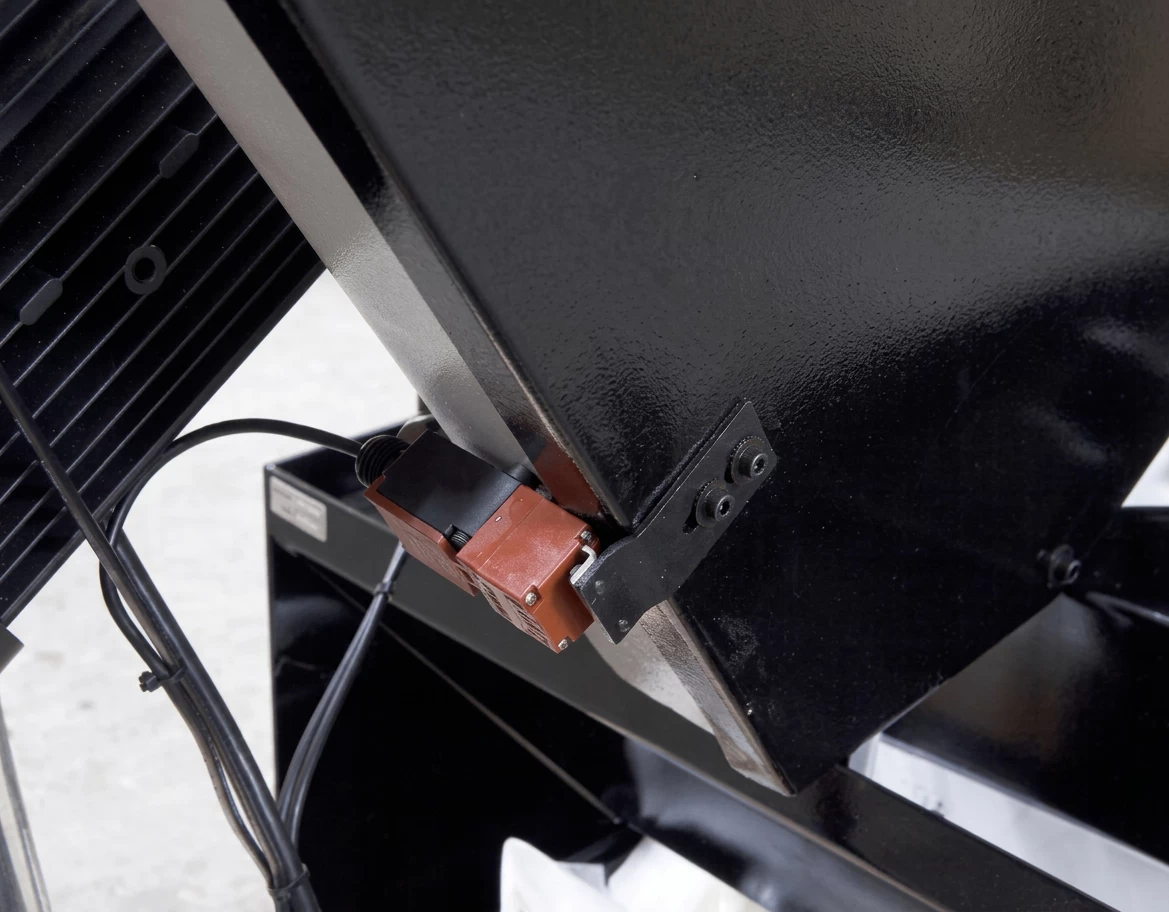

Предохранительный датчик при снятии заднего кожуха рамы.

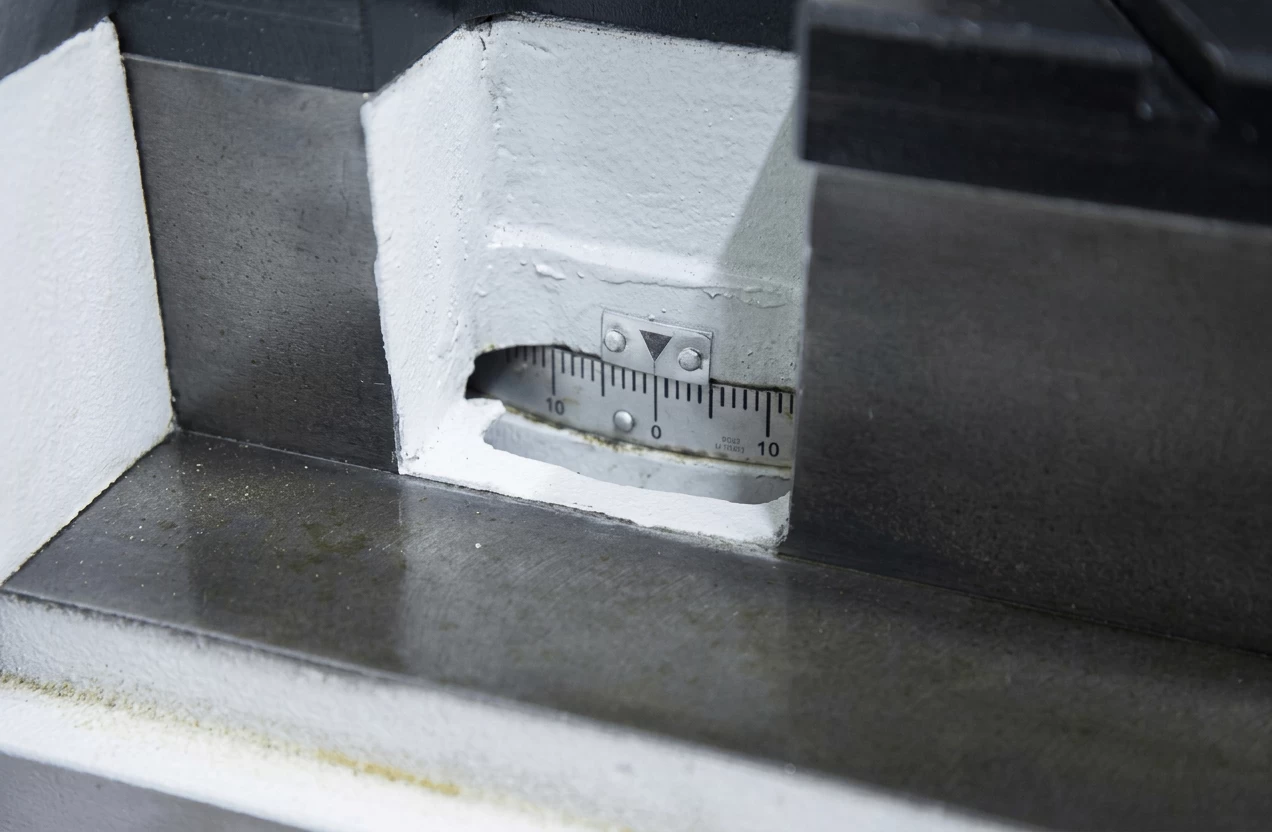

В середине основания тисков находится указатель и градусная линейка для установки необходимого положения рамы. Для поворота рамы на любой угол от -45° 0° до +60°.

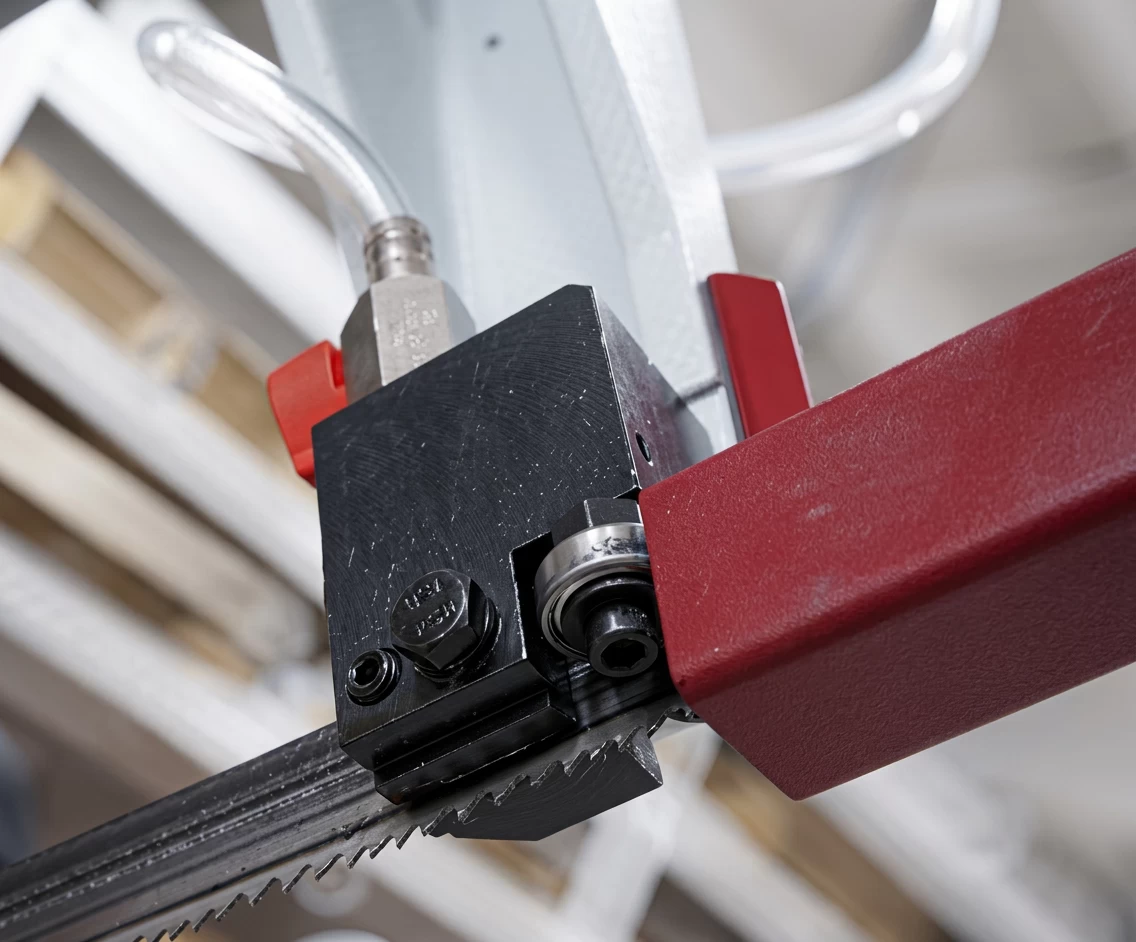

Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Гибкая трубка СОЖ с регулятором напора (фото №1).

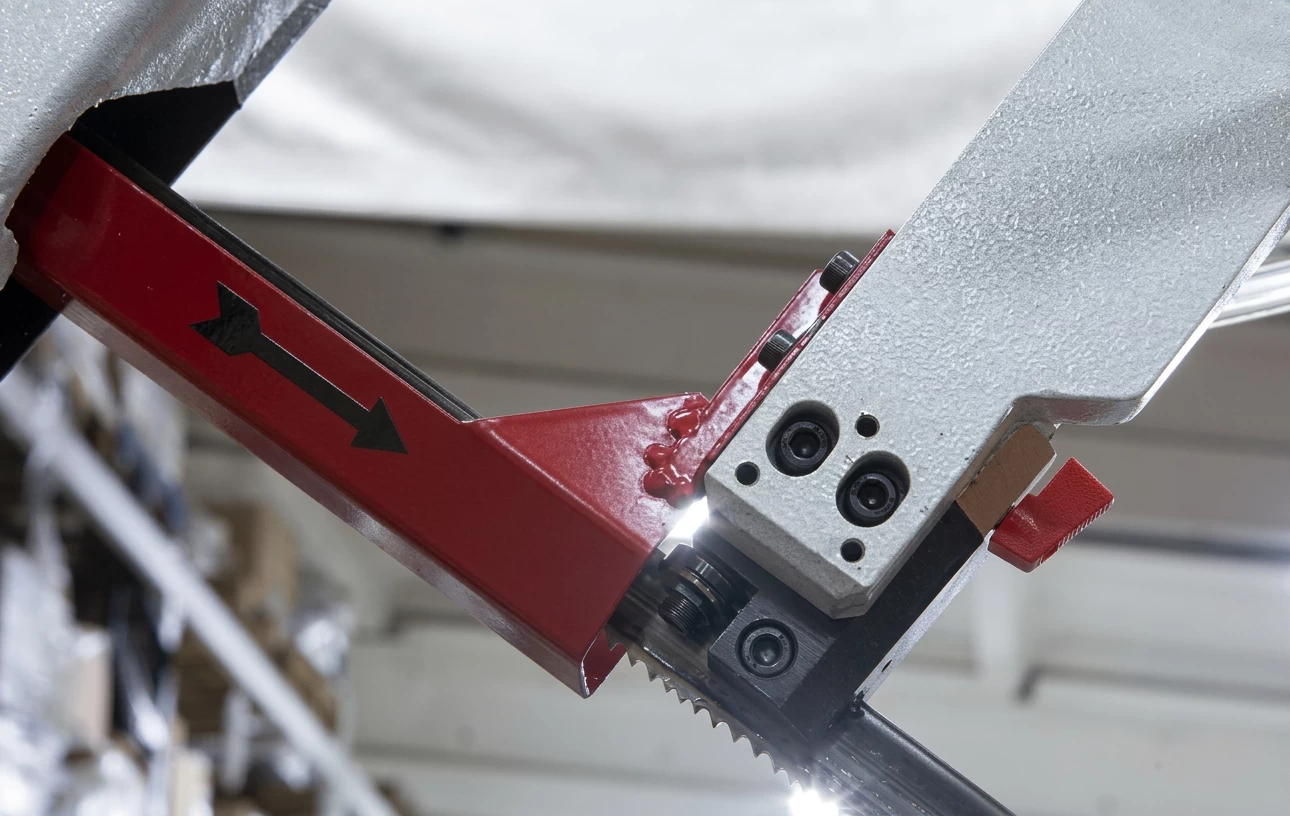

Подвижная направляющая и зубчатый блок, с твёрдосплавными платинами и подшипниками для выпрямления полотна в зоне резания и качественной фиксации для стабильного пиления. Гибкая трубка СОЖ с регулятором напора (фото №2).

Пульт станка

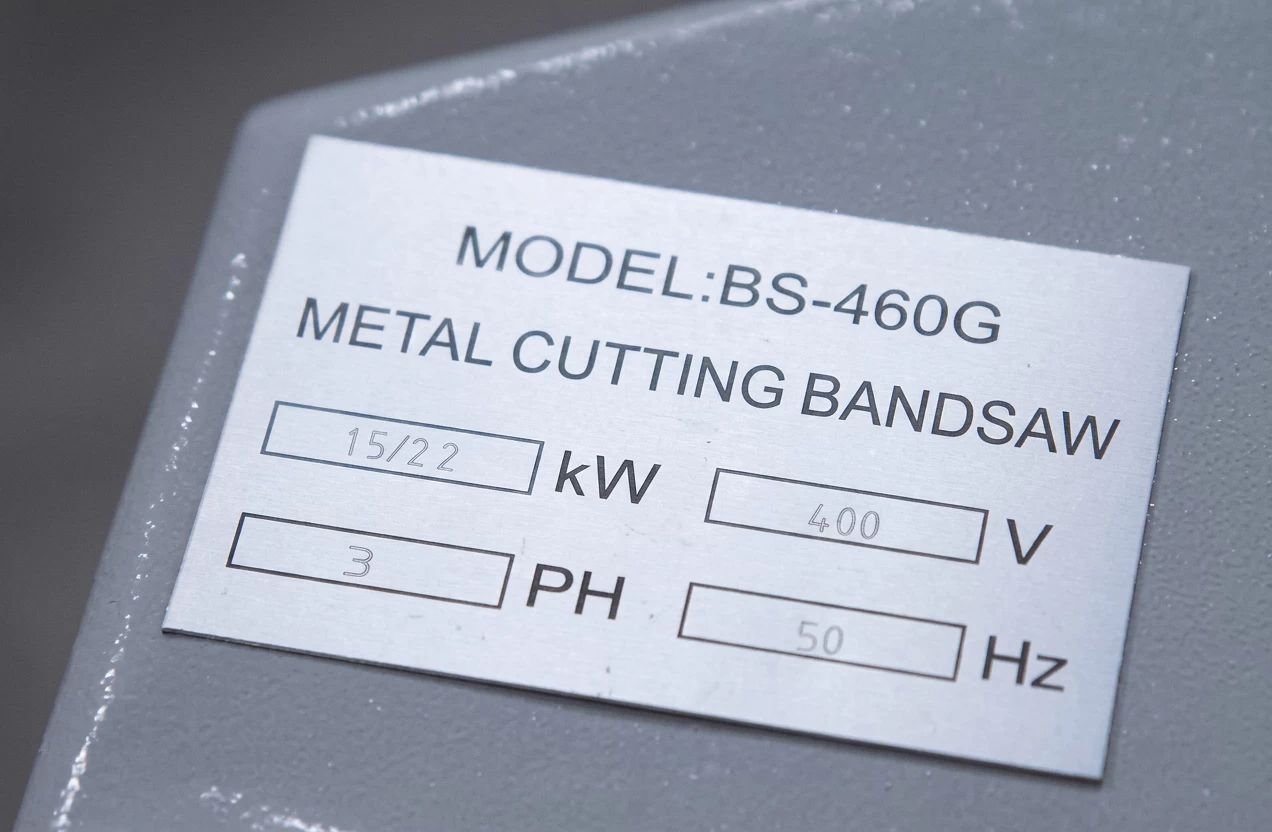

Шильдик станка

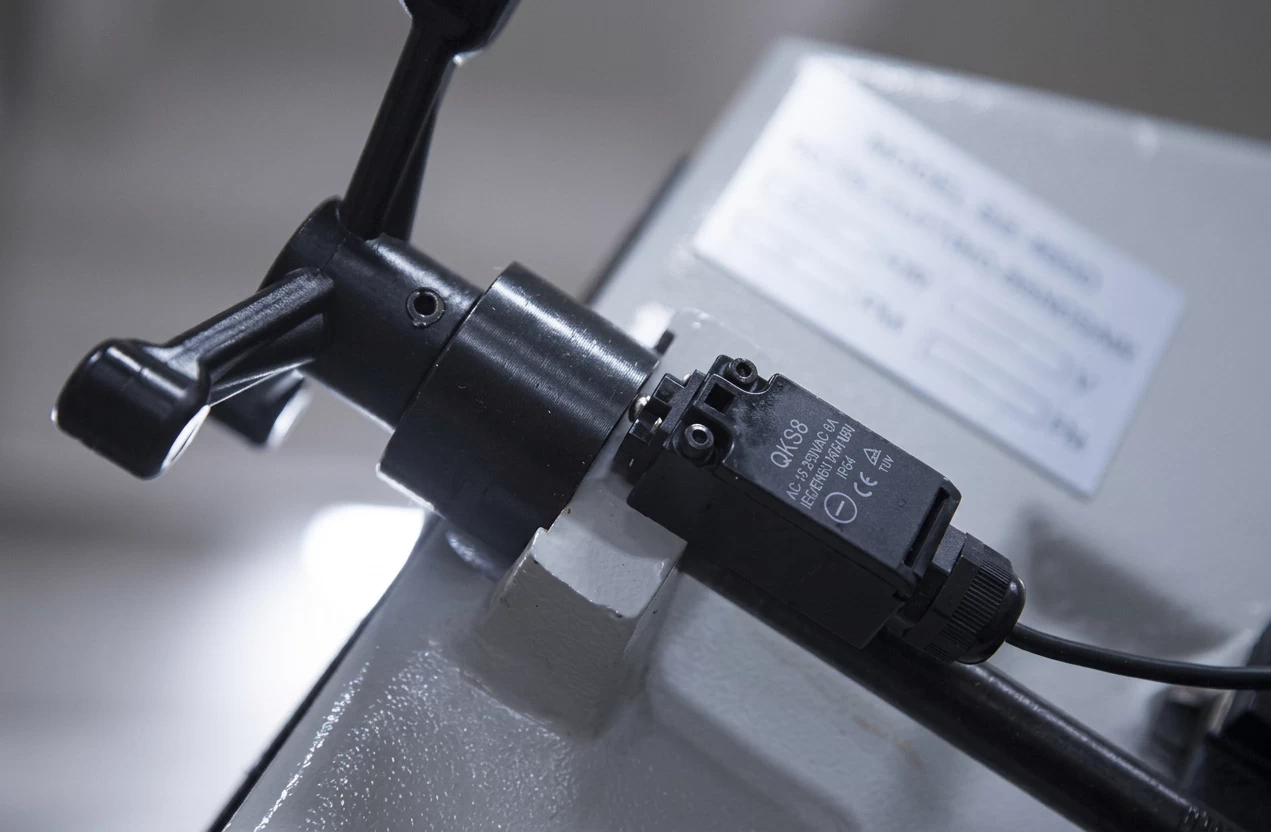

Механическое натяжение полотна + датчик контроля

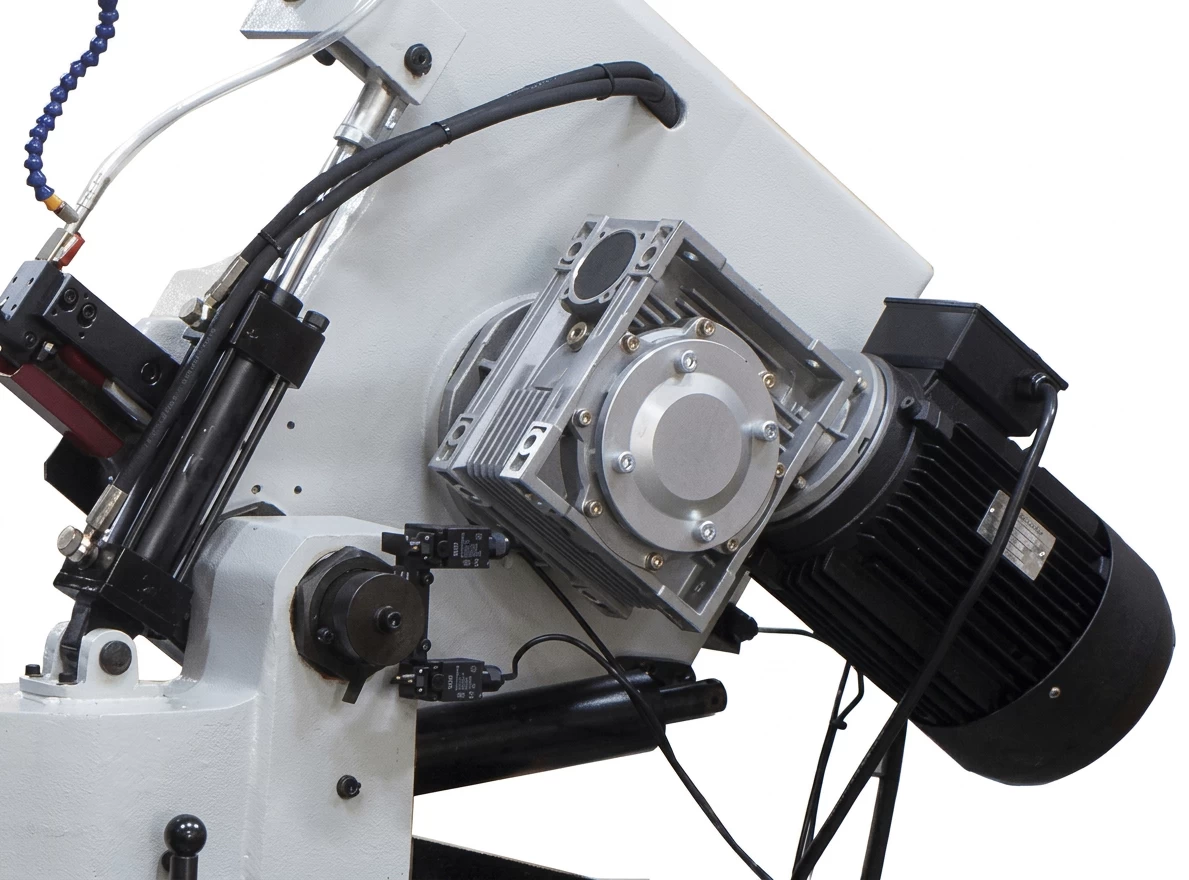

Зубчатый привод

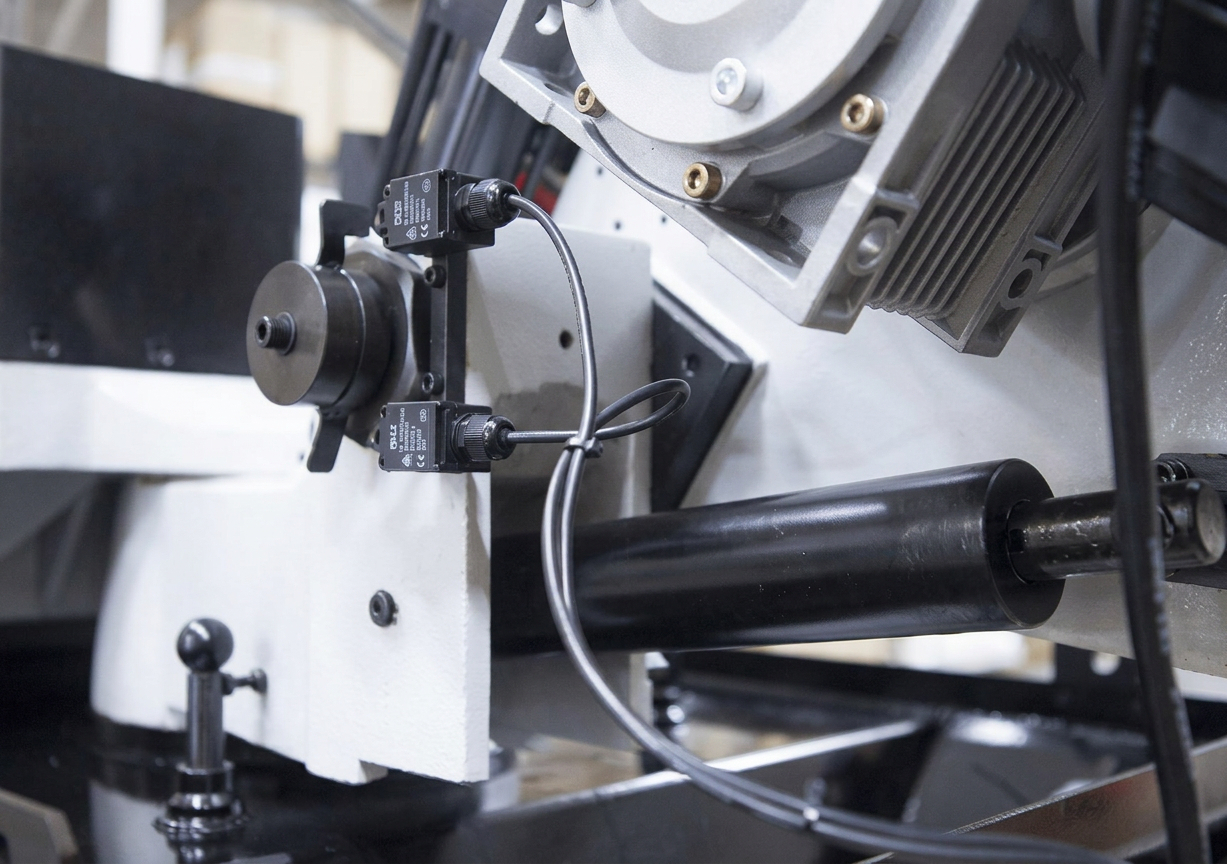

Датчик выключения станка в нижнем положении пильной рамы и датчик поднятия рамы в верхнее положение (фото №1).

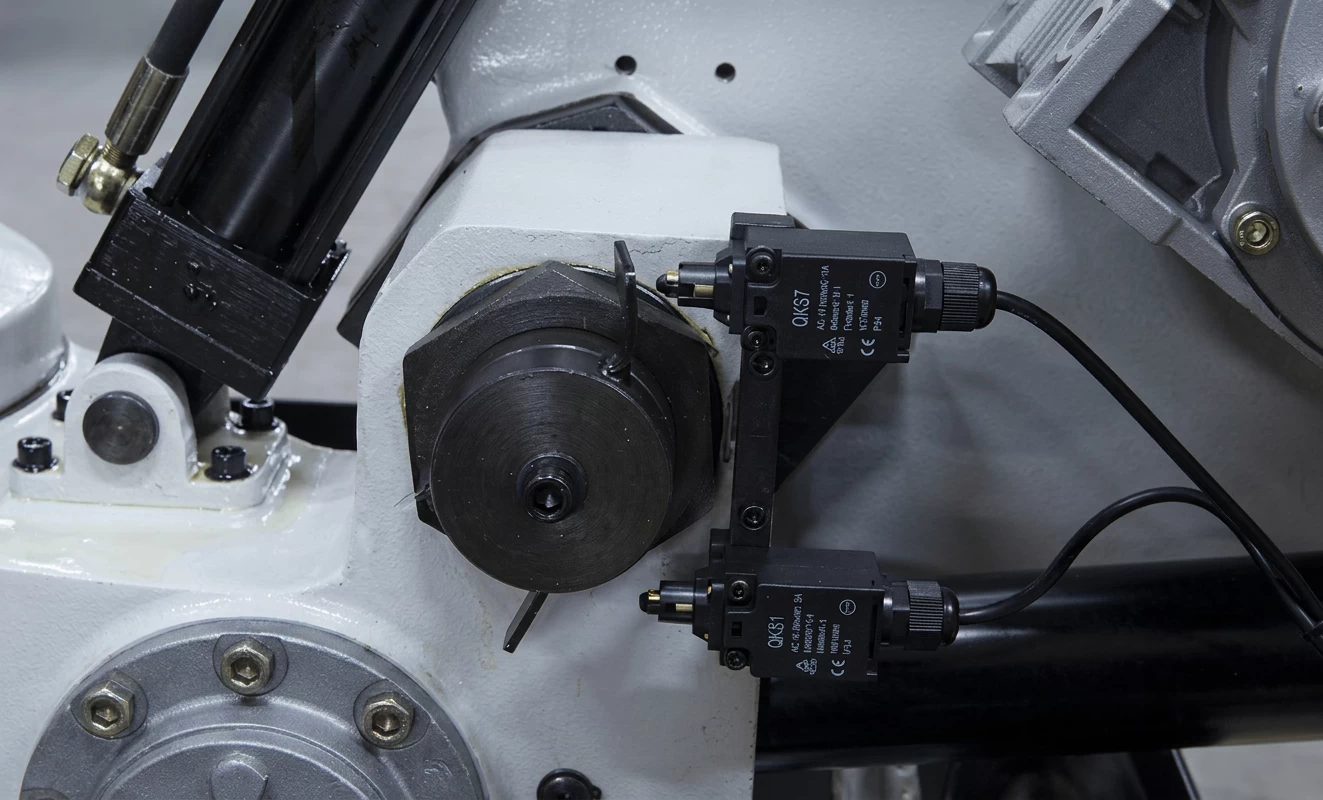

Датчик выключения станка в нижнем положении пильной рамы и датчик поднятия рамы в верхнее положение (фото №2).

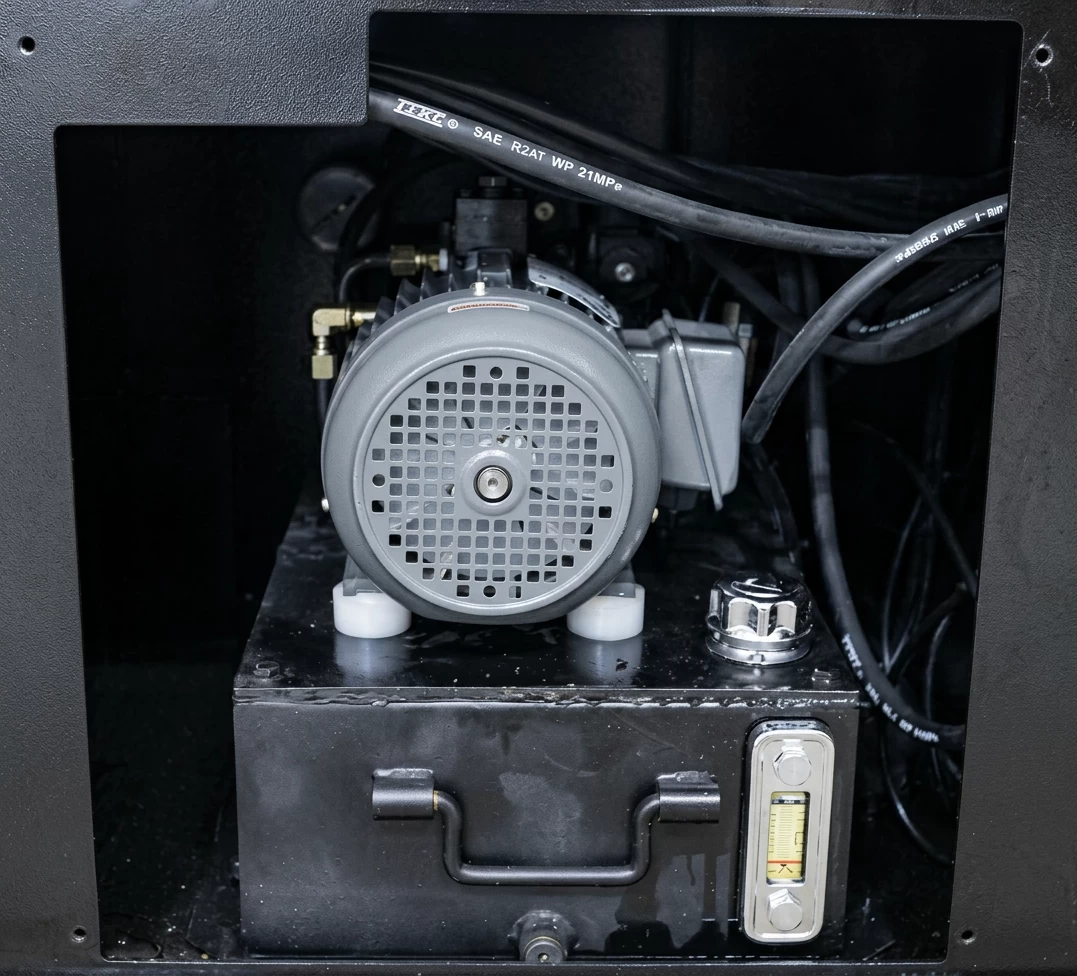

Гидростанция

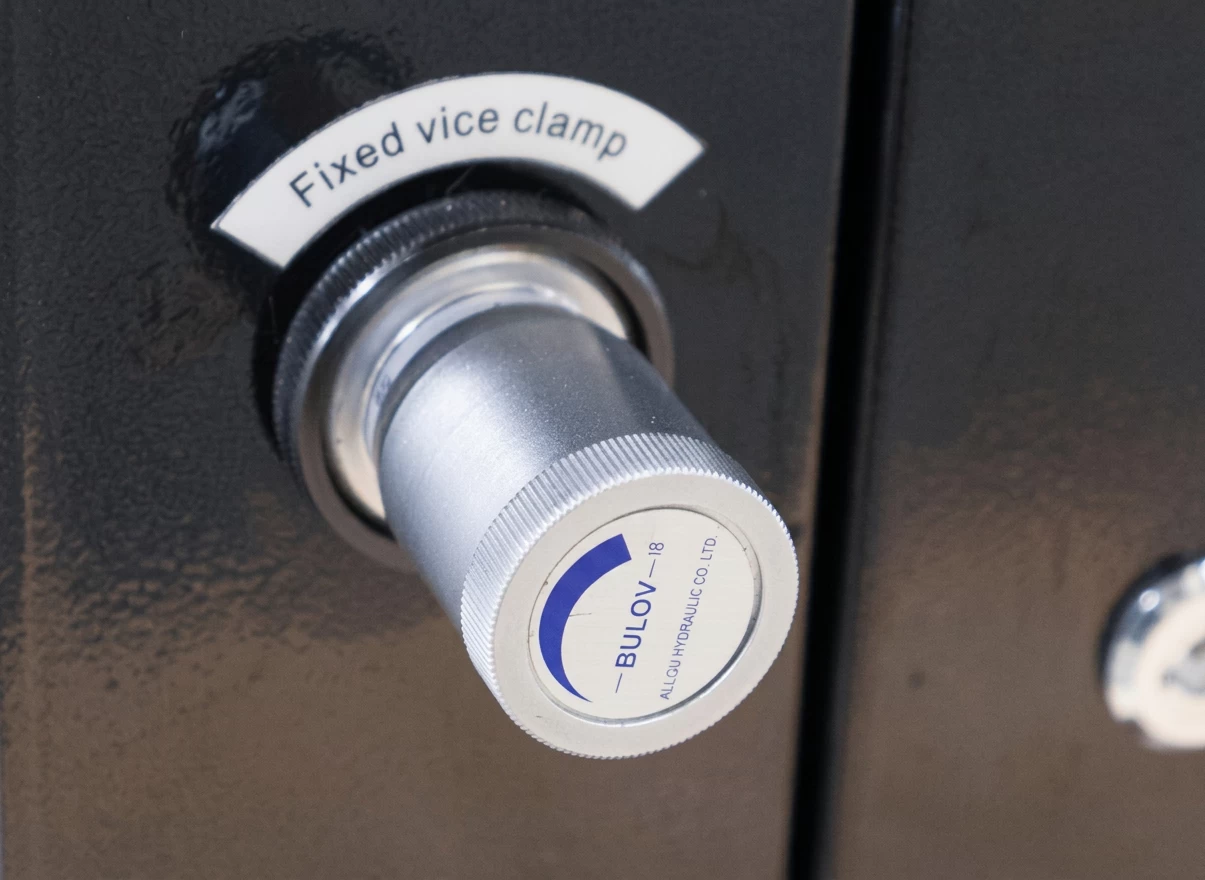

Регулировка гидравлических тисков

+
