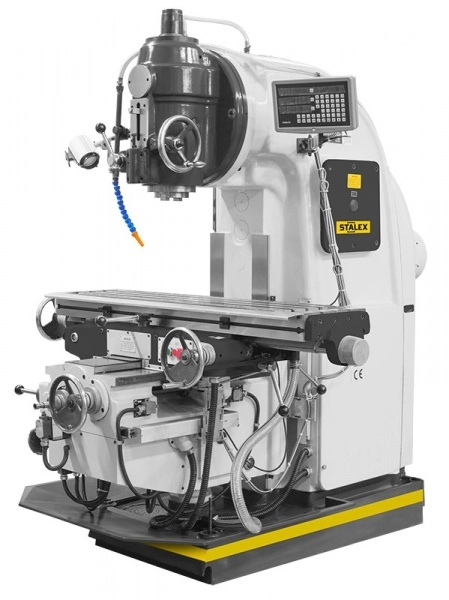

Вертикально-фрезерный станок STALEX X5032A DRO
Артикул: X5032A Servo
Категория: Вертикально-фрезерные станки
Гарантия: 12 месяцев
Наличие уточняйте
Гарантия лучшей цены
Персональное предложение
-
Описание
Вертикально-фрезерный станок предназначен для фрезерования, сверления и т.п. обрабатываемых резанием металлов и полимерных материалов.
o Изготовлен из высококачественного чугуна и стали
o Усиленные упорные подшипники шпинделя
o Поворот головки на угол ± 45° влево/вправо
o Централизованная смазка стола
o Автоматизированный ход стола X, Y, Z
o ШВП по осям X/Y
o Встроенное устройство подвода СОЖ
o Лампа местного освещения
o Стандарт СЕ
Комплект поставки
1) Цанговый патрон ISO50 с набором цанг 8шт
2) Оправка ISO50/MT4.
3) Тиски фрезерные 160 мм
4) Оправка ISO50 для торцевых фрез.
5) Лампа местного освещения
6) Инструмент для обслуживания
7) УЦИ по трем осям - Тех. характеристики
STALEX X5032A Конус шпинделя ISO 50 (7:24)
Частота вращения шпинделя, 18 30-1500 об/мин
Ход пиноли шпинделя 70 мм
Диаметр отверстия шпинделя 29 мм
Расстояние шпиндель-стол(мин/макс) 60/410 мм
Расстояние шпиндель-стойка 350 мм
Размер рабочего стола 1320х320 мм
Перемещение стола по оси X, Y 700х255 мм
Ускоренное перемещение стола X/Y/Z 2300/1533/770 мм/мин
Диапазон скорости подачи стола: Продольное, 18 23,5-1180 мм/мин
Поперечное, 18 15-786 мм/мин
Вертикальное, 18 8-394 мм/мин
Максимальный вертикальный ход стола (мех/ручной) 330/350 мм
Максимальный поперечный ход стола(мех/ручной) 255/240 мм
Максимальный продольный ход стола(мех/ручной) 700/680 мм
Деление лимбаь 0,05 мм
Продольное 0,05 мм
Поперечное 0,05 мм
Вертикальное 0,05 мм
Пазы Т-образные 3х18 мм
Расстояние между пазами 70 мм
Диапазон поворота головки шпинделя ± 45°
Общая мощность 11 кВт
Мощность главного привода 7,5 кВт
Мощность мотора перемещения X /Y/Z 1,5 кВт
Двигатель насоса СОЖ 0,125 кВт
Подача СОЖ 22 л/мин
Максимальная нагрузка на стол 500 кг
Габаритные размеры (ДхШхВ) 1900х1670х1960 мм
Масса 2800 кг
- Комплектация
Комплект Цанговый патрон с набором цанг 8 шт. Оправка ISO50/MT4 Тиски фрезерные 160 мм Оправка ISO50 для торцевых фрез Лампа местного освещения Инструмент для обслуживания УЦИ по трем осям -
Аксессуары
o Изготовлен из высококачественного чугуна и стали
o Усиленные упорные подшипники шпинделя
o Поворот головки на угол ± 45° влево/вправо
o Централизованная смазка стола
o Автоматизированный ход стола X, Y, Z
o ШВП по осям X/Y
o Встроенное устройство подвода СОЖ
o Лампа местного освещения
o Стандарт СЕ
Комплект поставки
1) Цанговый патрон ISO50 с набором цанг 8шт
2) Оправка ISO50/MT4.
3) Тиски фрезерные 160 мм
4) Оправка ISO50 для торцевых фрез.
5) Лампа местного освещения
6) Инструмент для обслуживания
7) УЦИ по трем осям
|
|
STALEX X5032A | |
|---|---|---|
| Конус шпинделя |
ISO 50 (7:24) |
|
| Частота вращения шпинделя, 18 |
30-1500 об/мин |
|
| Ход пиноли шпинделя |
70 мм |
|
| Диаметр отверстия шпинделя |
29 мм |
|
| Расстояние шпиндель-стол(мин/макс) |
60/410 мм |
|
| Расстояние шпиндель-стойка |
350 мм |
|
| Размер рабочего стола |
1320х320 мм |
|
| Перемещение стола по оси X, Y |
700х255 мм |
|
| Ускоренное перемещение стола X/Y/Z |
2300/1533/770 мм/мин |
|
| Диапазон скорости подачи стола: | ||
| Продольное, 18 |
23,5-1180 мм/мин |
|
| Поперечное, 18 |
15-786 мм/мин |
|
| Вертикальное, 18 |
8-394 мм/мин |
|
| Максимальный вертикальный ход стола (мех/ручной) |
330/350 мм |
|
| Максимальный поперечный ход стола(мех/ручной) |
255/240 мм |
|
| Максимальный продольный ход стола(мех/ручной) |
700/680 мм |
|
| Деление лимбаь |
0,05 мм |
|
| Продольное |
0,05 мм |
|
| Поперечное |
0,05 мм |
|
| Вертикальное |
0,05 мм |
|
| Пазы Т-образные |
3х18 мм |
|
| Расстояние между пазами |
70 мм |
|
| Диапазон поворота головки шпинделя |
± 45° |
|
| Общая мощность |
11 кВт |
|
| Мощность главного привода |
7,5 кВт |
|
| Мощность мотора перемещения X /Y/Z |
1,5 кВт |
|
| Двигатель насоса СОЖ |
0,125 кВт |
|
| Подача СОЖ |
22 л/мин |
|
| Максимальная нагрузка на стол |
500 кг |
|
| Габаритные размеры (ДхШхВ) |
1900х1670х1960 мм |
|
| Масса |
2800 кг |
|
| Комплект | |
|---|---|
| Цанговый патрон с набором цанг | 8 шт. |
| Оправка ISO50/MT4 | |
| Тиски фрезерные 160 мм | |
| Оправка ISO50 для торцевых фрез | |
| Лампа местного освещения | |
| Инструмент для обслуживания | |
| УЦИ по трем осям |
| Габариты, мм | 380х250х160 |
| Масса нетто/брутто, кг | 13/14 |
| Ширина губок, мм | 100 |
| Раскрытие губок, мм | 100 |
| Высота губок, мм | 32 |
| Габариты, мм | 340х200х170 |
| Масса нетто/брутто, кг | 15 |
| Угол поворота | 360° |
| Ширина губок, мм | 100 |
| Раскрытие губок, мм | 75 |
| Высота губок, мм | 41 |
| Габариты, мм | 420х270х170 |
| Масса нетто/брутто, кг | 21/22 |
| Ширина губок, мм | 125 |
| Раскрытие губок, мм | 125 |
| Высота губок, мм | 40 |
| Габариты, мм | 400х240х180 |
| Масса нетто/брутто, кг | 22 |
| Угол поворота | 360° |
| Ширина губок, мм | 125 |
| Раскрытие губок, мм | 95 |
| Высота губок, мм | 46 |
| Габариты, мм | 460х320х180 |
| Масса нетто/брутто, кг | 31/32 |
| Ширина губок, мм | 160 |
| Раскрытие губок, мм | 170 |
| Высота губок, мм | 45 |
| Габариты, мм | 440х260х210 |
| Масса нетто/брутто, кг | 32 |
| Угол поворота | 360° |
| Ширина губок, мм | 160 |
| Раскрытие губок, мм | 120 |
| Высота губок, мм | 50 |
| Габариты, мм | 570х350х210 |
| Масса нетто/брутто, кг | 33/34 |
| Ширина губок, мм | 200 |
| Раскрытие губок, мм | 230 |
| Высота губок, мм | 50 |
