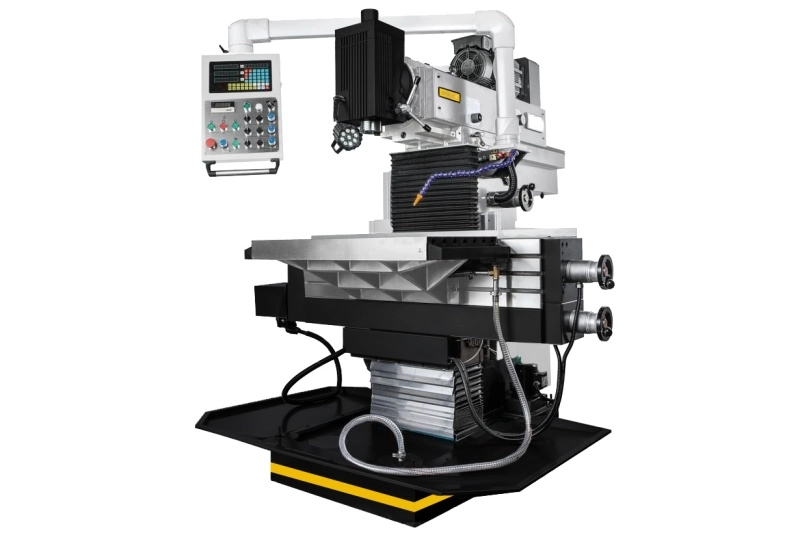

нструментальный фрезерный станок STALEX WFM 850 Servo
Артикул: WFM 850 Servo
Категория: Универсально-фрезерные станки
Гарантия: 12 месяцев
Товар на складе
Гарантия лучшей цены
Персональное предложение
-
Описание
Универсально-фрезерный станок WFM 850 Servo предназначен для точных работ при инструментальных и механических работах сверления, зенкерования и растачивания отверстий на деталях из черных и цветных металлов, их сплавов и пластмасс в условиях единичного, мелкосерийного и серийного производства. Станок обладает повышенной точностью. Отлит из серого чугуна. Направляющие закалены и прецизионно отшлифованы. Использование горизонтального фрезерного устройства возможно после быстрого демонтажа вертикальной фрезерной головки посредством поворотного устройства и установки серьги, поддерживающей оправки для горизонтального фрезерования дисковыми и цилиндрическими фрезами.
Особенности:
- Высокая жесткость конструкции станка
- Удобное расположение органов управления станка с одной стороны
- Вертикальный и горизонтальный шпиндели
- Наклон вертикальной головки влево/вправо
- Автоматическая подача и ускоренное перемещение стола по 3-м координатам(сервомоторы)ШВП
- УЦИ по осям X, Y, Z (Sino)
- Встроенное устройство подвода СОЖ и поддон для сбора стружки
- Лампа местного освещения
- Управляемое перемещение фрезерного стола по 3-м координатам
- Централизованная система смазки фрезерного стола
- Электрокомпоненты Schneider electric
- Изготовлен по стандарту СЕ
Комплект поставки
- Пульт управления нового образца с УЦИ
- Зажимная тяга M16
- Переходник ISO40/MT3
- Переходник ISO40/MT2
- Цанговый патрон ISO40-Er32 с набором цанг 8 шт.(2-12мм)
- Опора для горизонтального фрезерования
- Оправки для горизонтального фрезерования: ISO 40/Ø16 мм; ISO 40/Ø22 мм; ISO 40/ Ø27 мм; ISO 40/Ø32 мм
- Система подвода СОЖ
- Сертификат точности
- Поддон для сбора стружки
- Инструкция по эксплуатации
- Лампа LED местного освещения
- Тех. характеристики
Модель
WFM 850 Servo
Конус шпинделя вертикального
ISO 40 DIN2080
Частота вращения шпинделя(Гор/верт) плавно(2),
40 – 260/260-2000
Ход пиноли шпинделя
60 мм
Диапазон наклона головки, влево/вправо
±90⁰
Расстояние от оси горизонтального шпинделя до стола
120-530 мм
Расстояние от оси вертикального шпинделя до стола
70-520 мм
Расстояние от оси вертикального шпинделя до стойки
170-620 мм
Конус шпинделя горизонтального
ISO 40 DIN2080
Размер горизонтального рабочего стола
850x450 мм
Размер вертикального рабочего стола
1190x250 мм
Перемещение стола по оси Х
600 мм
Перемещение стола по оси Z
450 мм
Перемещение стола по оси Y
450 мм
Скорость подачи стола по оси Х x Y x Z
10-1000 мм/мин
Ускоренное перемещение стола
1200 мм/мин
Т-образные пазы горизонтального стола (ширина/расстояние), 6
14/63 мм
Т-образные пазы вертикального стола (ширина/расстояние), 3
14/63 мм
Максимальная нагрузка на стол
300 кг
Напряжение сети
380 В
Мощность мотора подач X/Y/Z,
1,5/1,5/2,3 кВт
Мощность главного двигателя,
5,5 кВт
Мощность насоса помпы:
0,4 кВт
Габаритные размеры (ДхШхВ)
1600х1800х2000 мм
Масса
1700 кг
- Комплектация
Комплект Пульт управления нового образца с УЦИ Зажимная тяга M16 Переходник ISO40/MT3 Переходник ISO40/MT2 Цанговый патрон ISO40-Er32 с набором цанг 8 шт.(2-12мм) Опора для горизонтального фрезерования Оправки для горизонтального фрезерования: ISO 40/Ø16 мм; ISO 40/Ø22 мм; ISO 40/ Ø27 мм; ISO 40/Ø32 мм Система подвода СОЖ Сертификат точности Поддон для сбора стружки Инструкция по эксплуатации Лампа LED местного освещения -

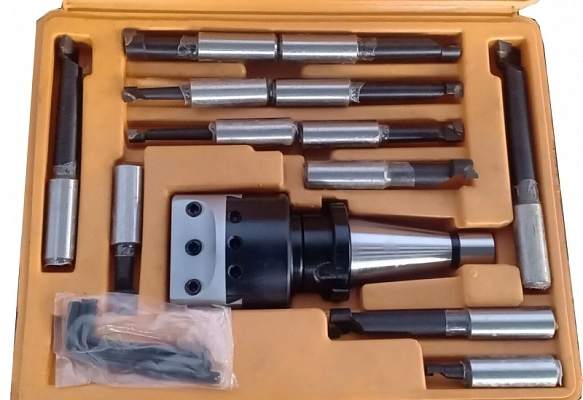

Аксессуары
Особенности:
- Высокая жесткость конструкции станка
- Удобное расположение органов управления станка с одной стороны
- Вертикальный и горизонтальный шпиндели
- Наклон вертикальной головки влево/вправо
- Автоматическая подача и ускоренное перемещение стола по 3-м координатам(сервомоторы)ШВП
- УЦИ по осям X, Y, Z (Sino)
- Встроенное устройство подвода СОЖ и поддон для сбора стружки
- Лампа местного освещения
- Управляемое перемещение фрезерного стола по 3-м координатам
- Централизованная система смазки фрезерного стола
- Электрокомпоненты Schneider electric
- Изготовлен по стандарту СЕ
Комплект поставки
- Пульт управления нового образца с УЦИ
- Зажимная тяга M16
- Переходник ISO40/MT3
- Переходник ISO40/MT2
- Цанговый патрон ISO40-Er32 с набором цанг 8 шт.(2-12мм)
- Опора для горизонтального фрезерования
- Оправки для горизонтального фрезерования: ISO 40/Ø16 мм; ISO 40/Ø22 мм; ISO 40/ Ø27 мм; ISO 40/Ø32 мм
- Система подвода СОЖ
- Сертификат точности
- Поддон для сбора стружки
- Инструкция по эксплуатации
- Лампа LED местного освещения
|
Модель |
WFM 850 Servo |
|
Конус шпинделя вертикального |
ISO 40 DIN2080 |
|
Частота вращения шпинделя(Гор/верт) плавно(2), |
40 – 260/260-2000 |
|
Ход пиноли шпинделя |
60 мм |
|
Диапазон наклона головки, влево/вправо |
±90⁰ |
|
Расстояние от оси горизонтального шпинделя до стола |
120-530 мм |
|
Расстояние от оси вертикального шпинделя до стола |
70-520 мм |
|
Расстояние от оси вертикального шпинделя до стойки |
170-620 мм |
|
Конус шпинделя горизонтального |
ISO 40 DIN2080 |
|
Размер горизонтального рабочего стола |
850x450 мм |
|
Размер вертикального рабочего стола |
1190x250 мм |
|
Перемещение стола по оси Х |
600 мм |
|
Перемещение стола по оси Z |
450 мм |
|
Перемещение стола по оси Y |
450 мм |
|
Скорость подачи стола по оси Х x Y x Z |
10-1000 мм/мин |
|
Ускоренное перемещение стола |
1200 мм/мин |
|
Т-образные пазы горизонтального стола (ширина/расстояние), 6 |
14/63 мм |
|
Т-образные пазы вертикального стола (ширина/расстояние), 3 |
14/63 мм |
|
Максимальная нагрузка на стол |
300 кг |
|
Напряжение сети |
380 В |
|
Мощность мотора подач X/Y/Z, |
1,5/1,5/2,3 кВт |
|
Мощность главного двигателя, |
5,5 кВт |
|
Мощность насоса помпы: |
0,4 кВт |
|
Габаритные размеры (ДхШхВ) |
1600х1800х2000 мм |
|
Масса |
1700 кг |
| Комплект | |
|---|---|
| Пульт управления нового образца с УЦИ | |
| Зажимная тяга M16 | |
| Переходник ISO40/MT3 | |
| Переходник ISO40/MT2 | |
| Цанговый патрон ISO40-Er32 с набором цанг 8 шт.(2-12мм) | |
| Опора для горизонтального фрезерования | |
| Оправки для горизонтального фрезерования: ISO 40/Ø16 мм; ISO 40/Ø22 мм; ISO 40/ Ø27 мм; ISO 40/Ø32 мм | |
| Система подвода СОЖ | |
| Сертификат точности | |
| Поддон для сбора стружки | |
| Инструкция по эксплуатации | |
| Лампа LED местного освещения |
| Габариты, мм | 380х250х160 |
| Масса нетто/брутто, кг | 13/14 |
| Ширина губок, мм | 100 |
| Раскрытие губок, мм | 100 |
| Высота губок, мм | 32 |
| Габариты, мм | 340х200х170 |
| Масса нетто/брутто, кг | 15 |
| Угол поворота | 360° |
| Ширина губок, мм | 100 |
| Раскрытие губок, мм | 75 |
| Высота губок, мм | 41 |
| Габариты, мм | 420х270х170 |
| Масса нетто/брутто, кг | 21/22 |
| Ширина губок, мм | 125 |
| Раскрытие губок, мм | 125 |
| Высота губок, мм | 40 |
| Габариты, мм | 400х240х180 |
| Масса нетто/брутто, кг | 22 |
| Угол поворота | 360° |
| Ширина губок, мм | 125 |
| Раскрытие губок, мм | 95 |
| Высота губок, мм | 46 |
| Габариты, мм | 460х320х180 |
| Масса нетто/брутто, кг | 31/32 |
| Ширина губок, мм | 160 |
| Раскрытие губок, мм | 170 |
| Высота губок, мм | 45 |
| Габариты, мм | 440х260х210 |
| Масса нетто/брутто, кг | 32 |
| Угол поворота | 360° |
| Ширина губок, мм | 160 |
| Раскрытие губок, мм | 120 |
| Высота губок, мм | 50 |
| Габариты, мм | 570х350х210 |
| Масса нетто/брутто, кг | 33/34 |
| Ширина губок, мм | 200 |
| Раскрытие губок, мм | 230 |
| Высота губок, мм | 50 |
