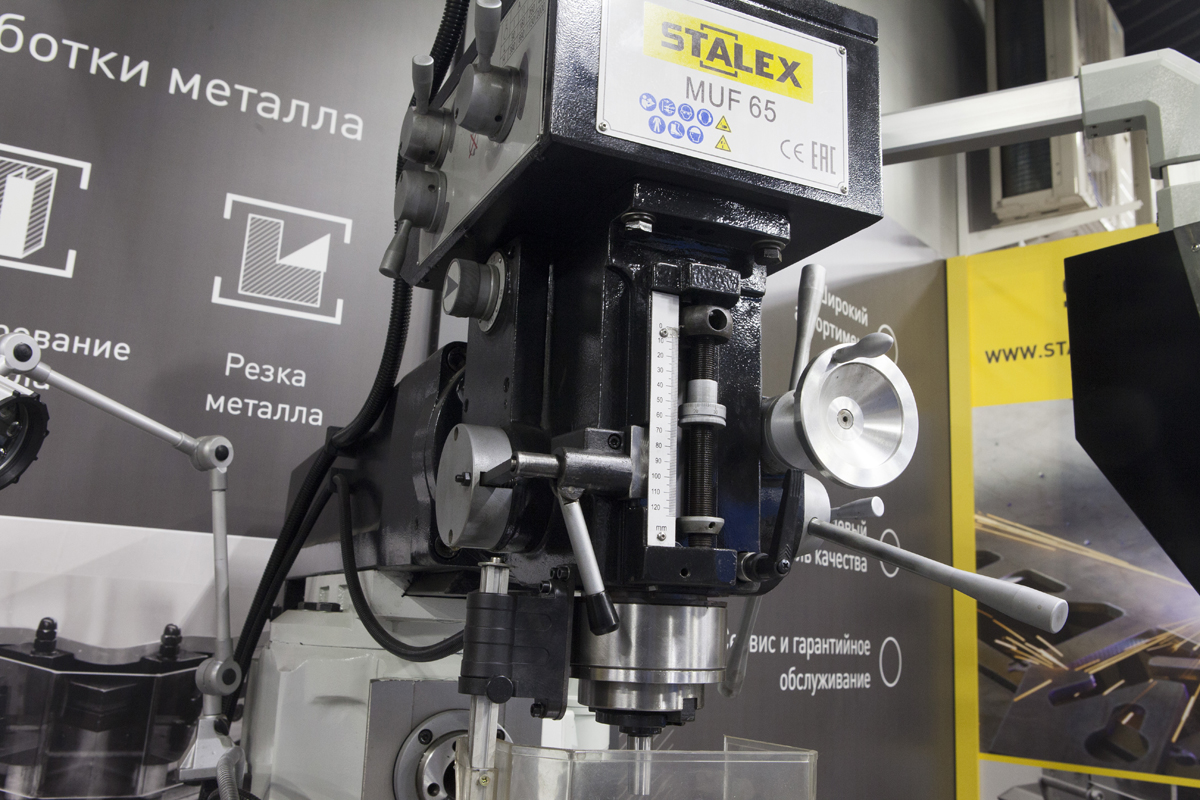

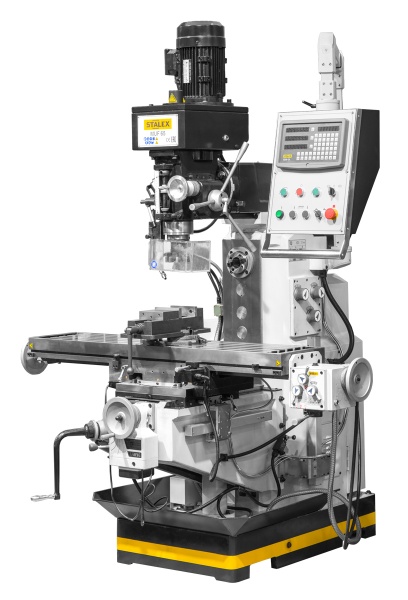

Универсально-фрезерный станок STALEX MUF65
Артикул: MUF65
Категория: Универсально-фрезерные станки
Гарантия: 12 месяцев
Наличие уточняйте
Гарантия лучшей цены
Персональное предложение
-
Описание
Универсально-фрезерный станок предназначен для фрезерования, сверления и т.п. обрабатываемых резанием металлов и полимерных материалов.
o Вертикальный и горизонтальный шпиндель
o Усиленные упорные подшипники шпинделя

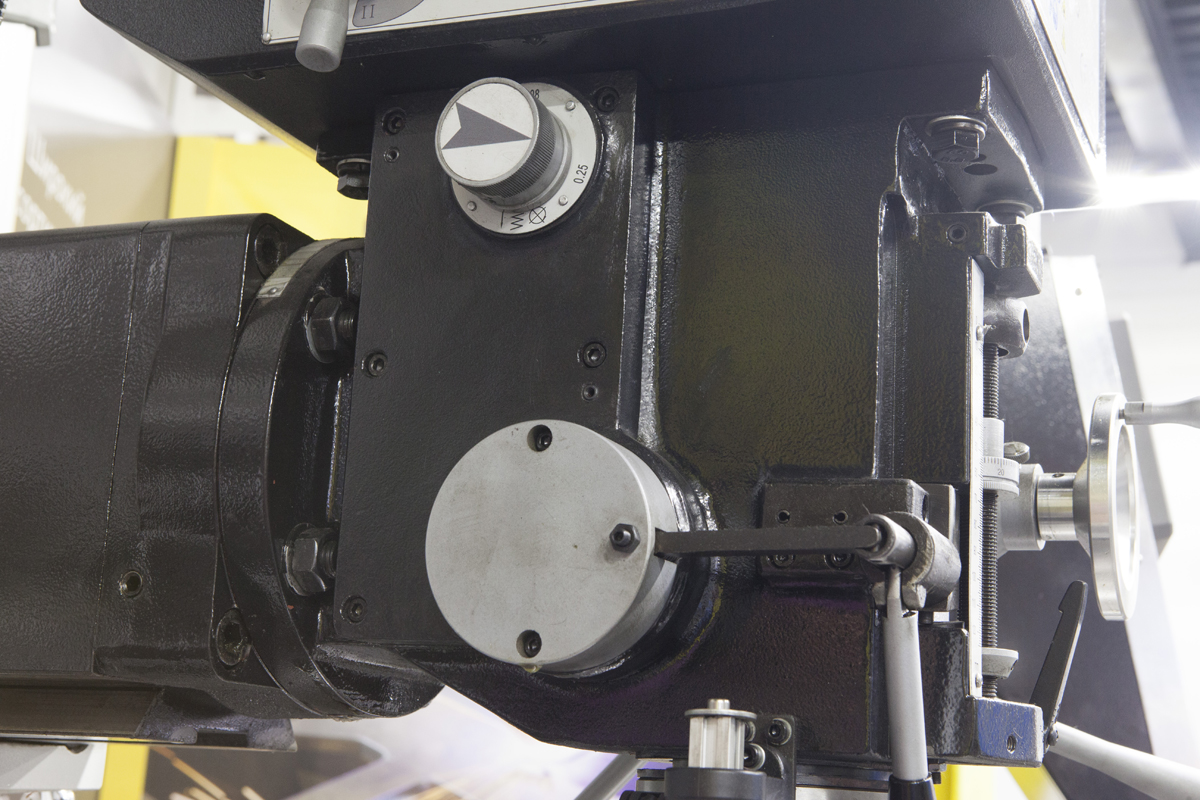

o Вращение вертикального шпинделя через редуктор с зубчатым приводом

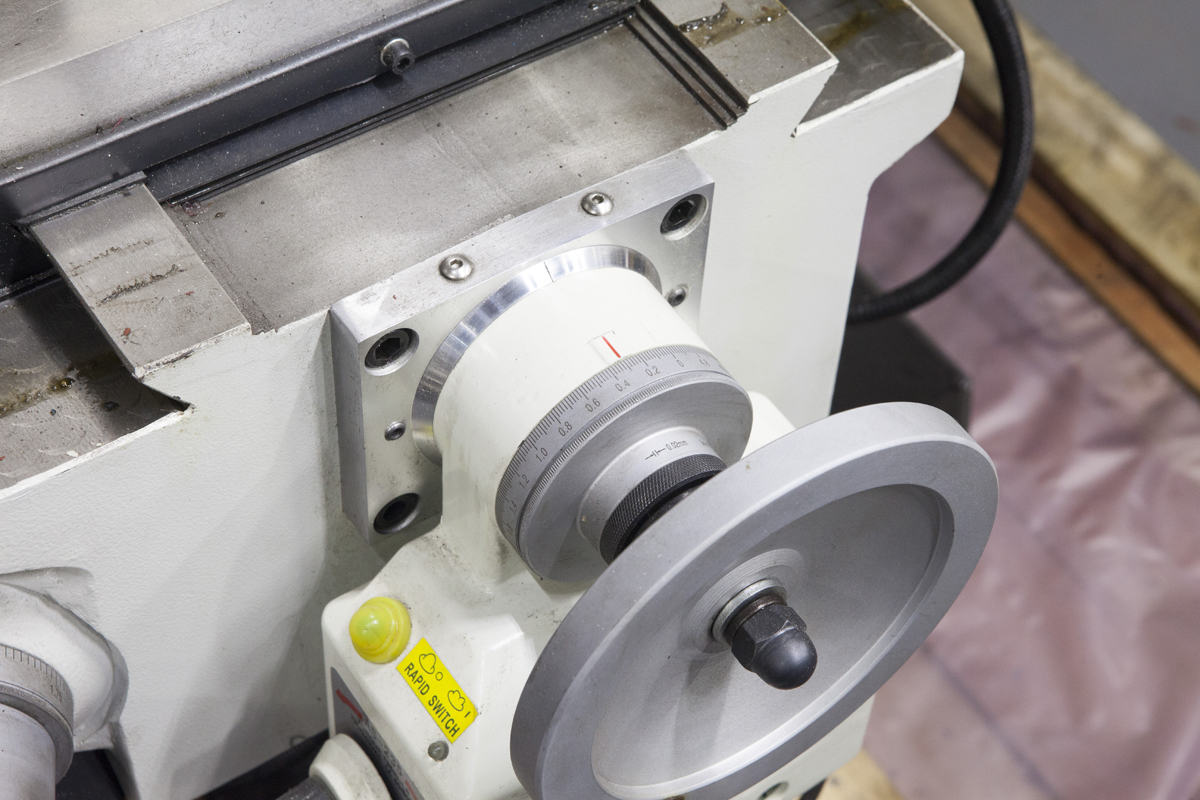

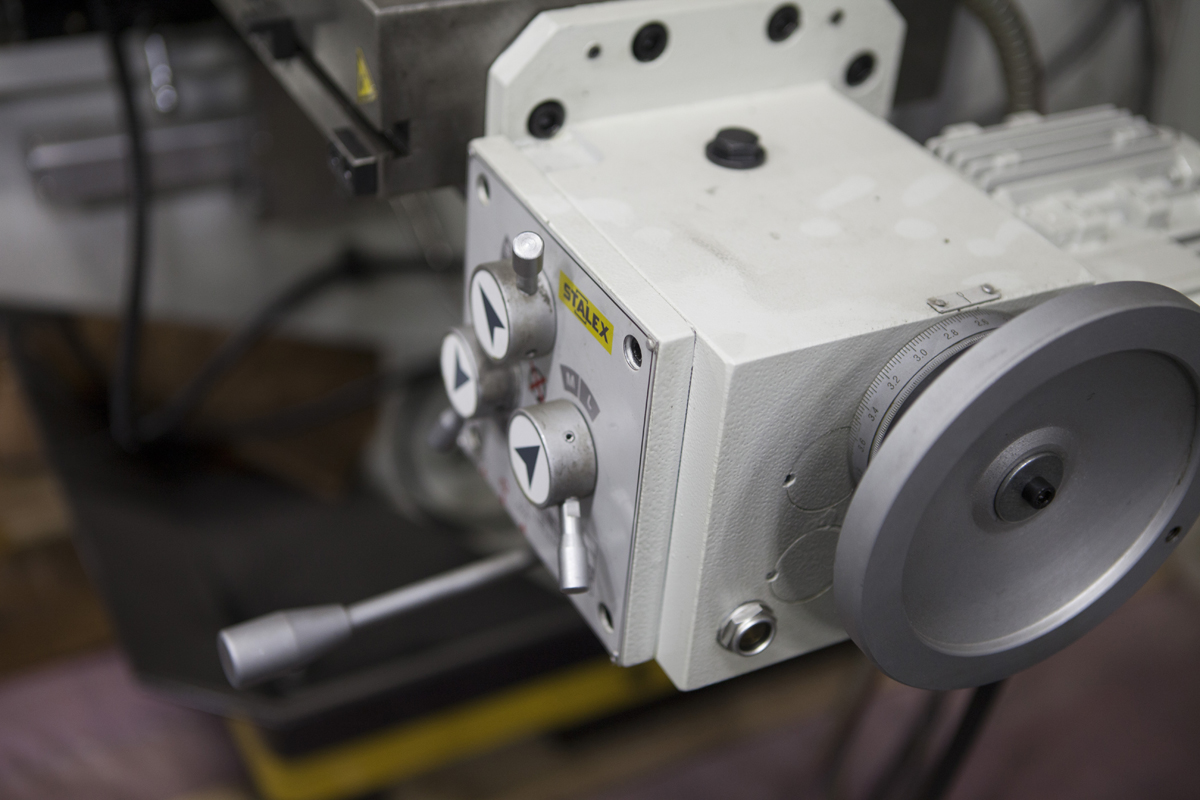

o Автоматическая подача по оси Х/Y
o Автоматическая подача по оси Z

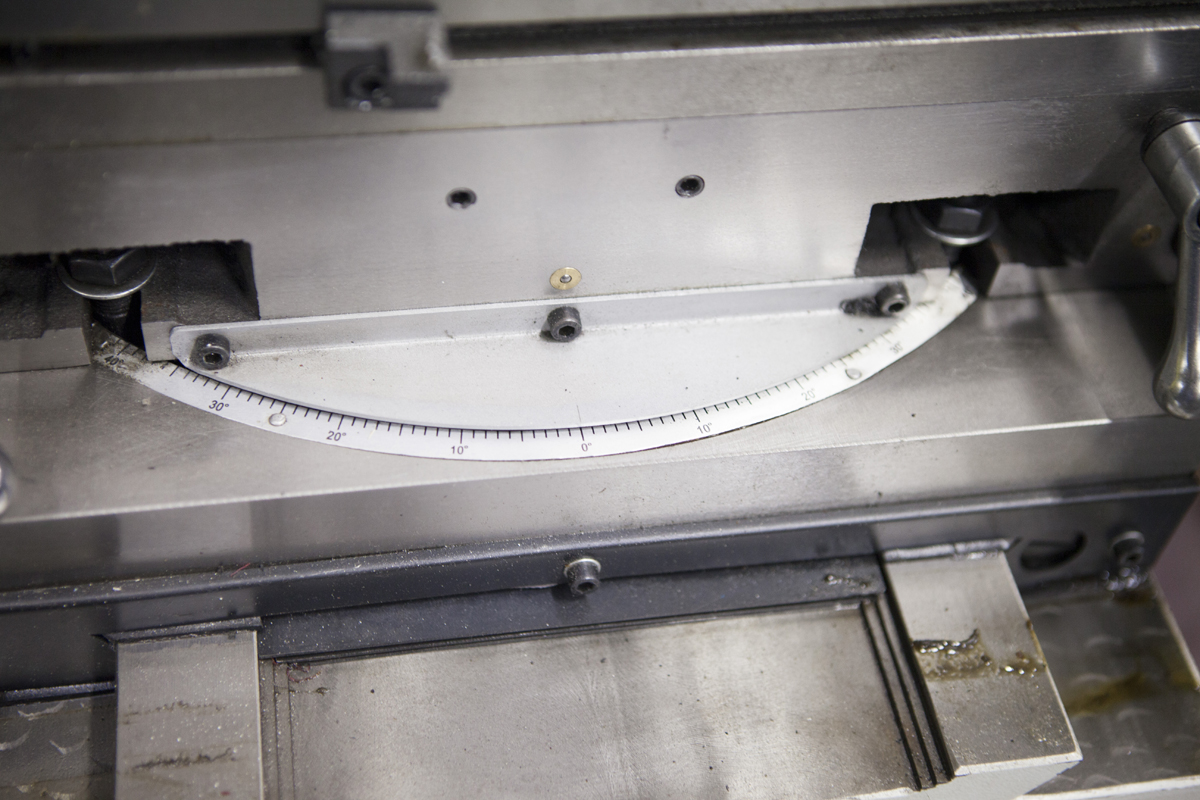

o Поворот стола в горизонтальной плоскости ±45º
o Электромотор по оси Z
o Встроенное устройство подвода СОЖ

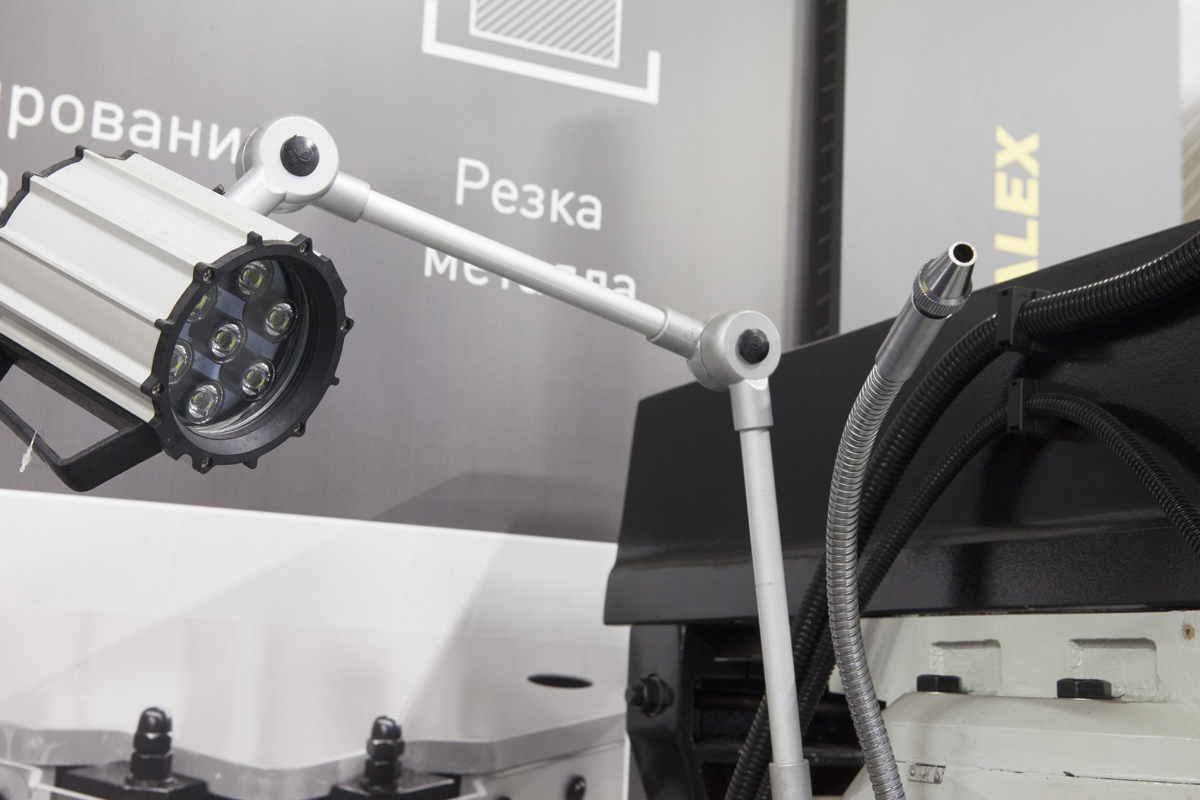

o Лампа местного освещения
o Стандарт СЕ

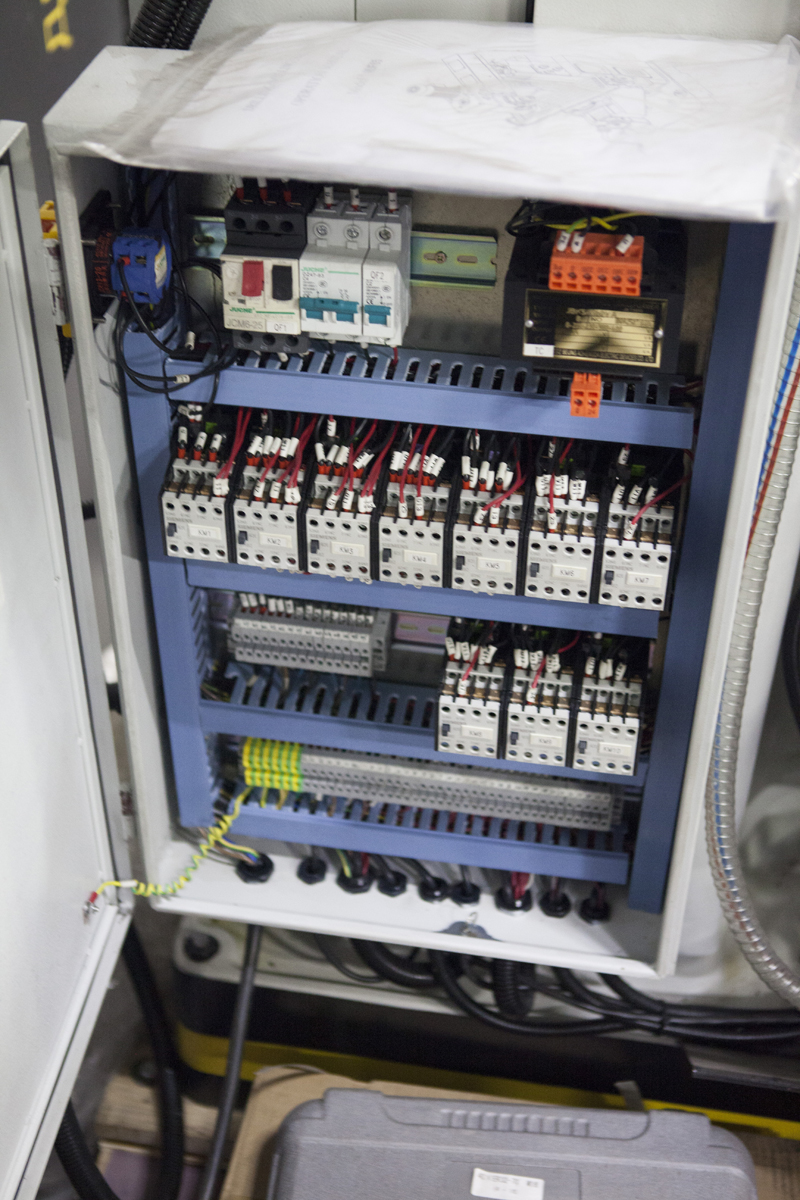

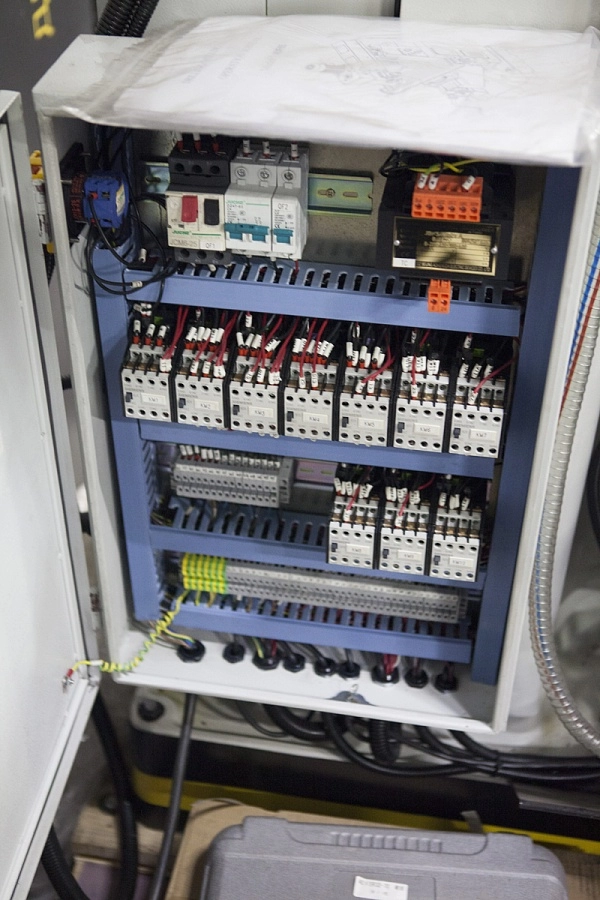

o Электрокомпоненты Siemens
Комплект поставки
1) Сверлильный патрон Ø16 мм
2) Оправка сверлильного патрона
3) Автоподачи по осям X/Y
4) Зажимная тяга, 2 шт.
5) Тиски 160 мм
6) Цанговый патрон с набором цанг ER32/ISO40
7) Оправка для горизонтального фрезерования.
8) Лампа местного освещения
9) Система подачи СОЖ
10) Инструмент для обслуживания

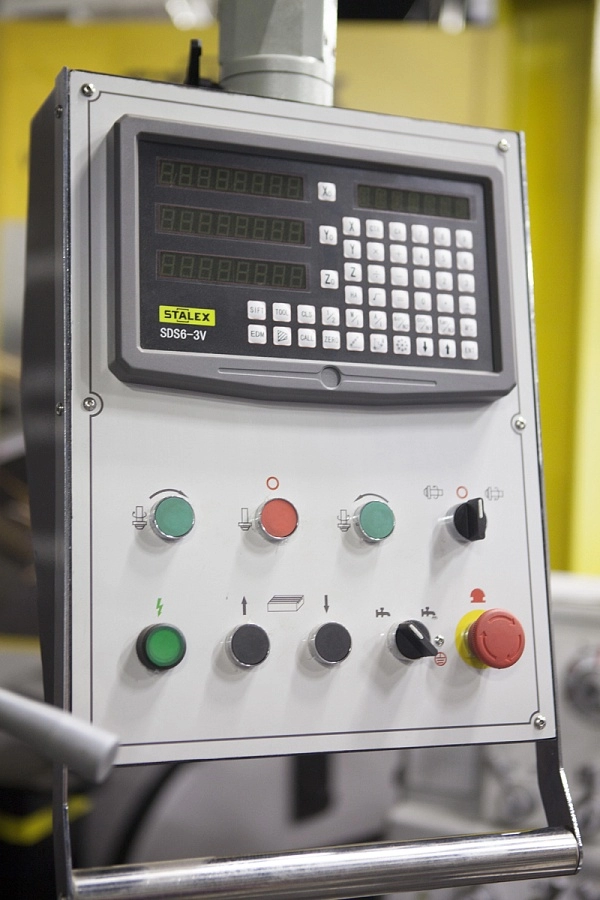

11) УЦИ по трем осям
- Тех. характеристики
MUF65 Макс. диаметр сверления(Сталь/Чугун)
25/30 мм
Макс. диаметр торцевого фрезерования 100 мм
Макс. диаметр концевого фрезерования 25 мм

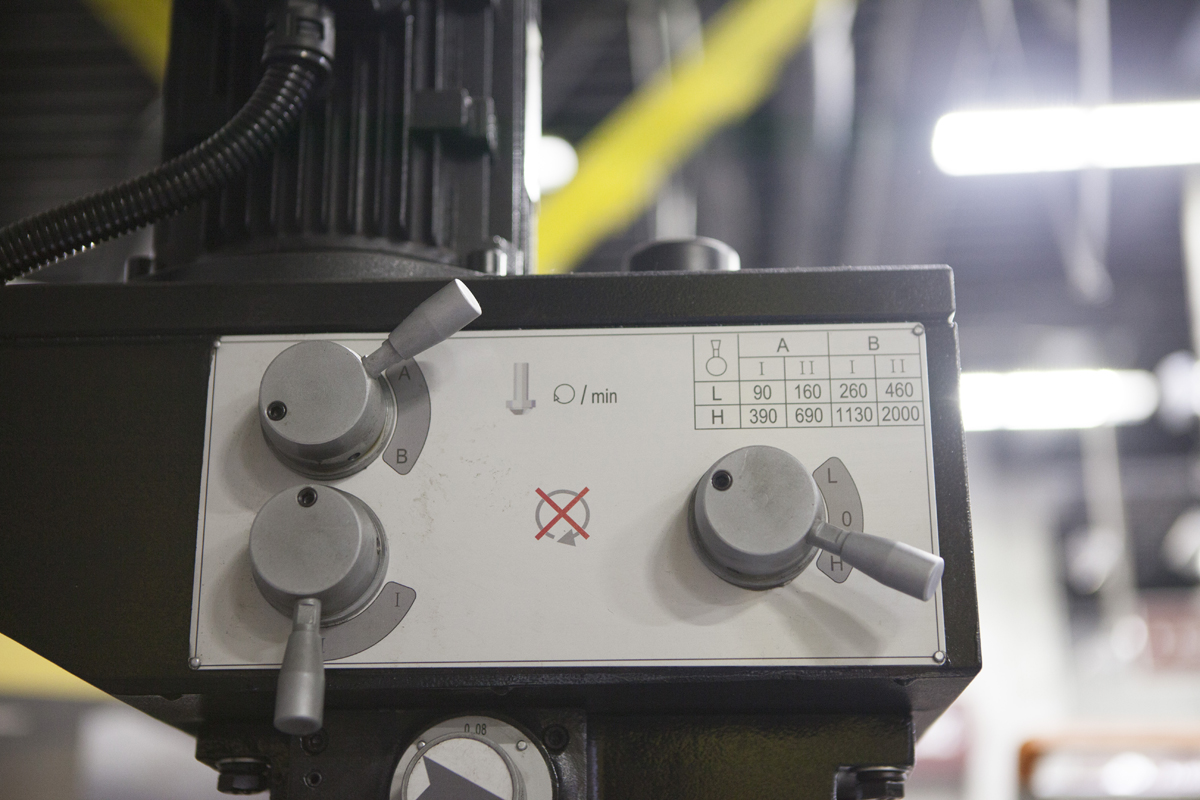

ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ Частота вращения шпинделя, 8 90-2000 об/мин
Конус шпинделя ISO40

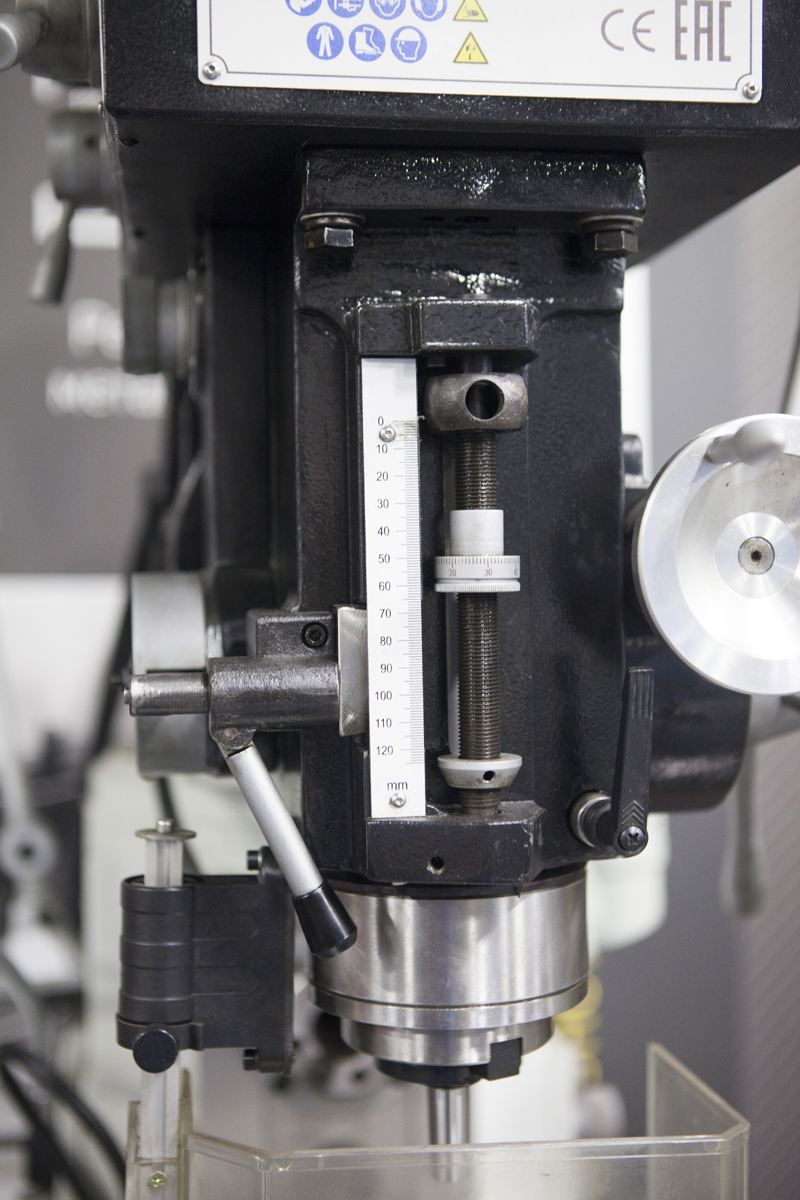

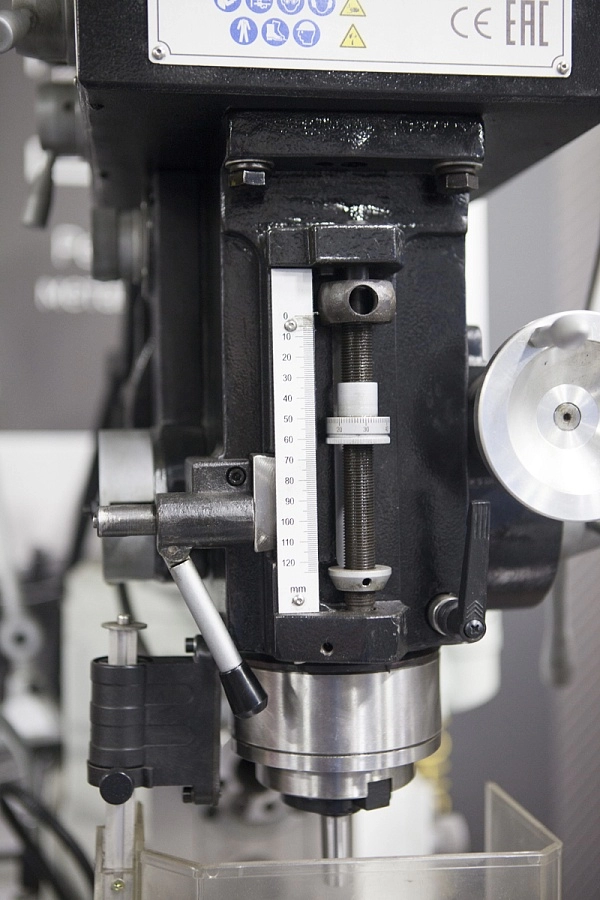

Ход пиноли шпинделя 120 мм
Диапазон наклона головки ±45⁰
Расстояние шпиндель-стол 200-400 мм

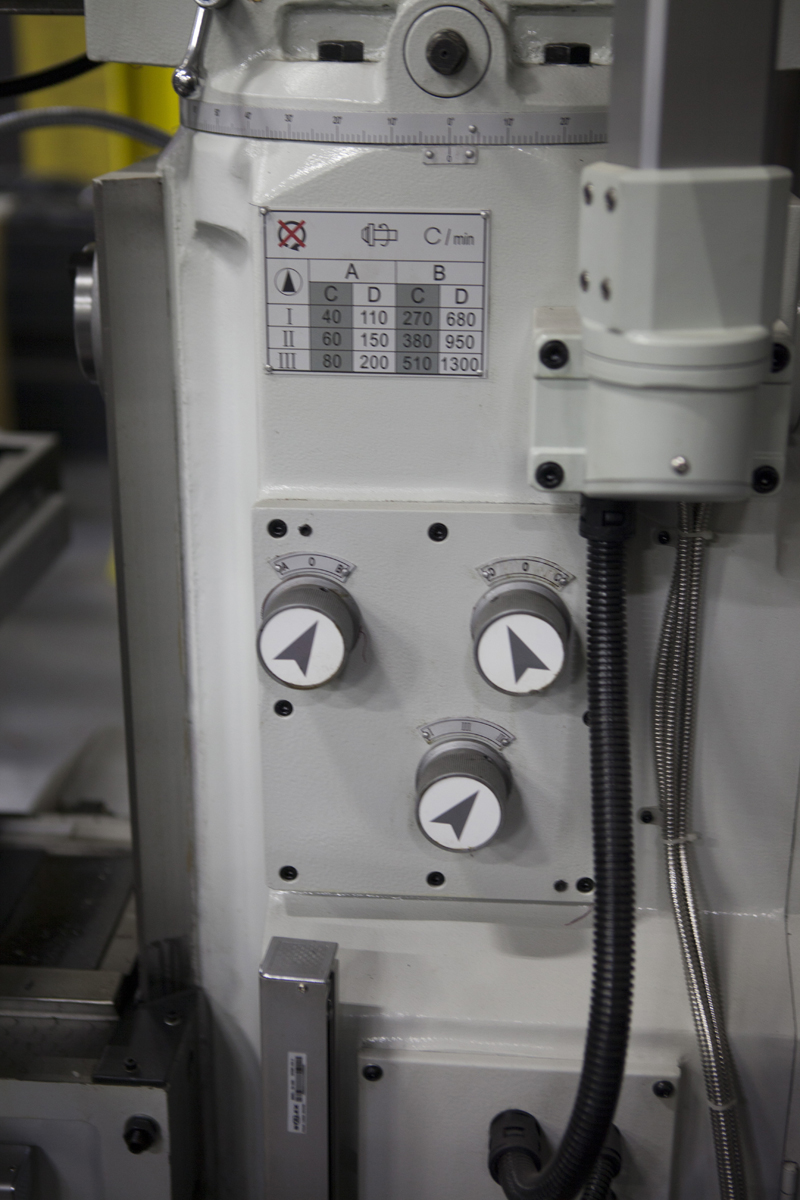

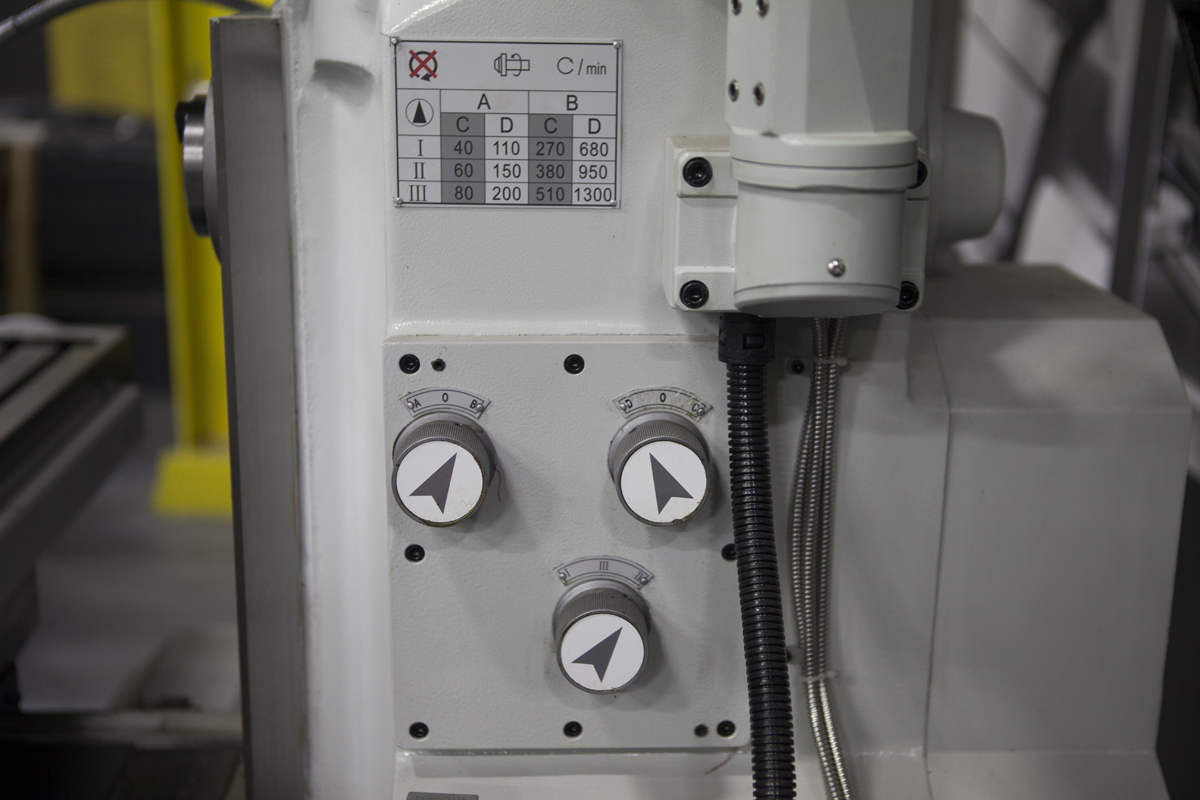

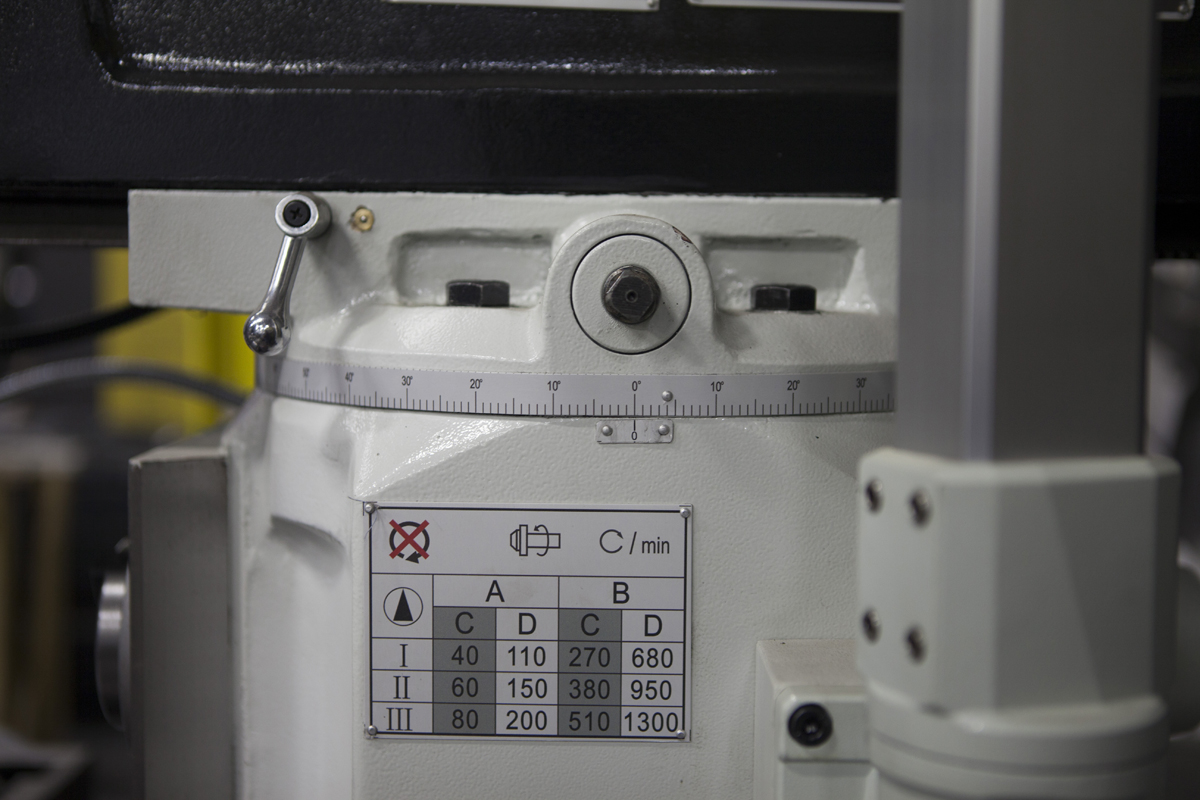

ГОРИЗОНТАЛЬНЫЙ ШПИНДЕЛЬ Частота вращения шпинделя, 9 40-1300 об/мин
Конус шпинделя ISO40
Расстояние шпиндель-стол
35-370 мм

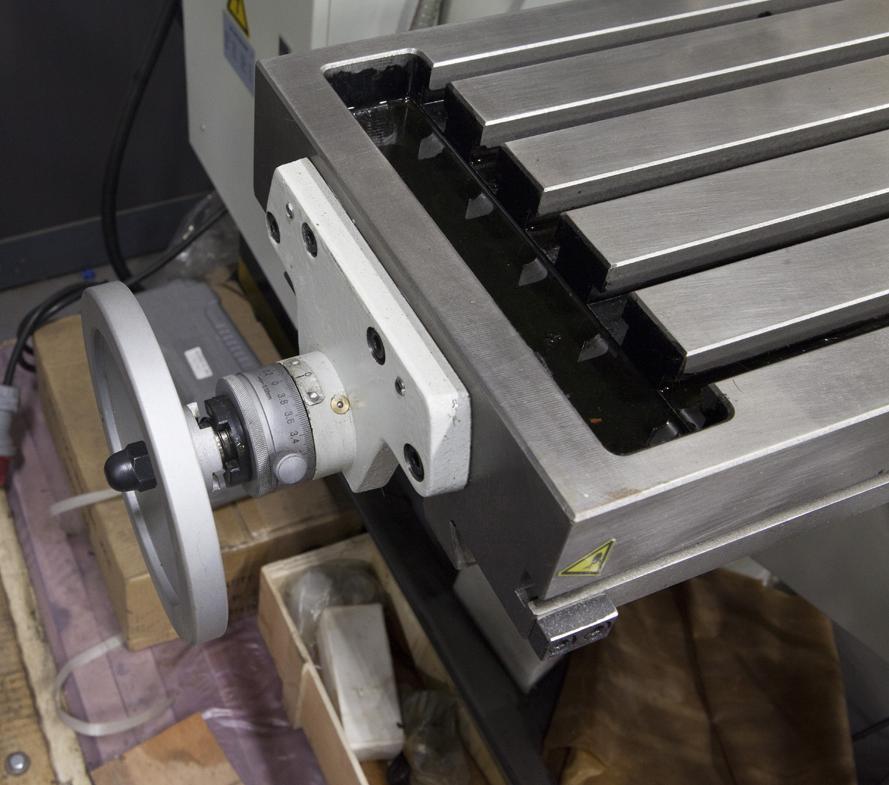

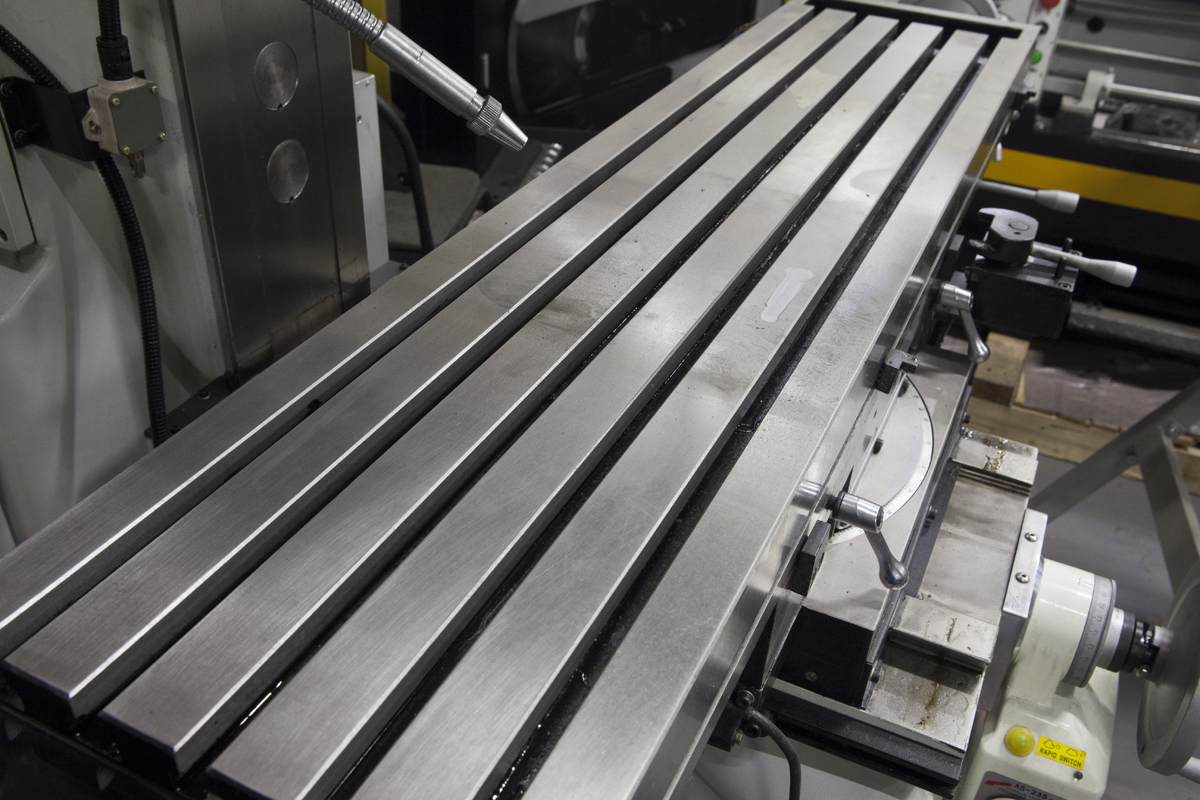

ФРЕЗЕРНЫЙ СТОЛ Размер стола 1270x280 мм
Максимальная нагрузка на стол 125 кг
Ход стола по оси Х x Y x Z 750 (680 авт.)x230x360 мм
Ускоренный ход стола по оси Х ,8
32-700 мм/мин

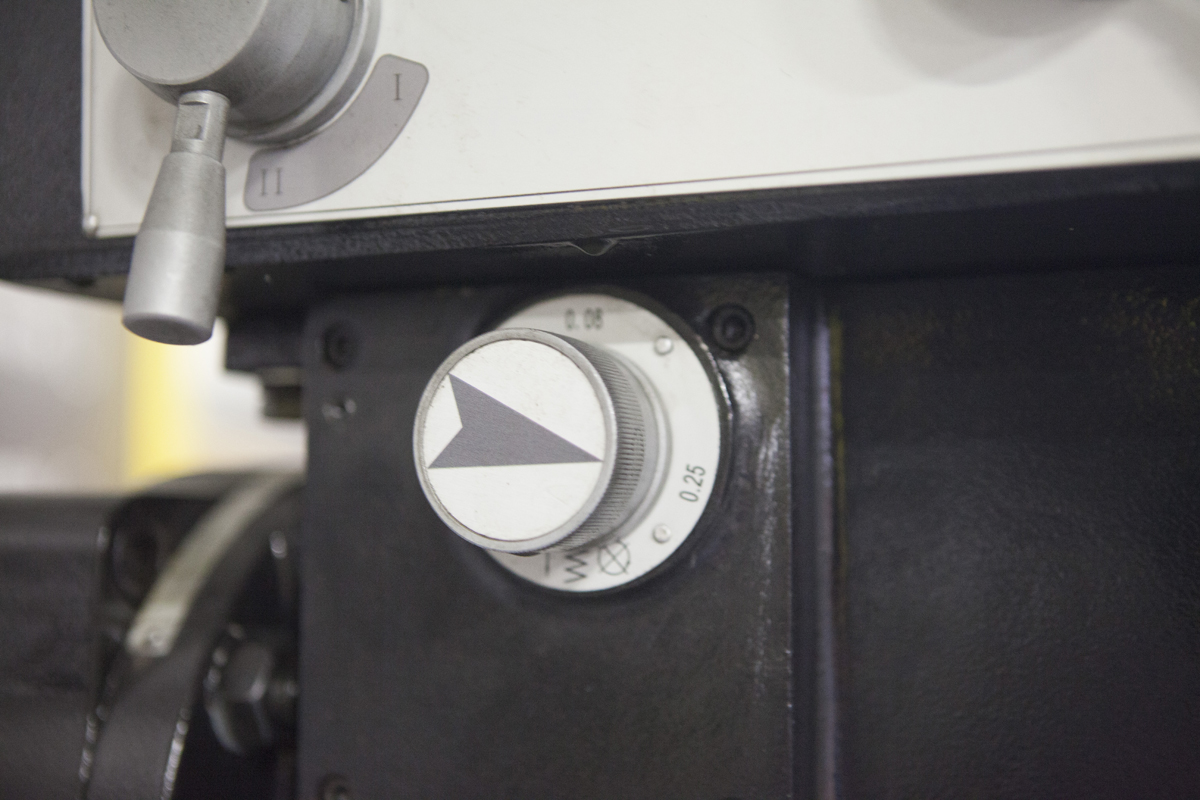

Автоподача пиноли шпинделя 0,08/0,15/0,25 мм/об
Поворот стола в горизонтальной плоскости ±45º
Т-образные пазы, 4 14 мм
Напряжение питания 380 В
Мощность выходная вертик./горизонт. шпинделя
1,5 кВт
Мощность потребляемая вертик./горизонт. шпинделя 2,2 кВт
Габаритные размеры 1580х1450х2100 мм
Масса
1300 кг
- Комплектация
Комплект Сверлильный патрон Ø16 мм Оправка сверлильного патрона Автоподачи по осям X/Y Зажимная тяга, 2 шт. Тиски 160 мм Цанговый патрон с набором цанг ER32/ISO40 Оправка для горизонтального фрезерования Лампа местного освещения Система подачи СОЖ Инструмент для обслуживания УЦИ по трем осям -
Видео
-
Аксессуары
o Вертикальный и горизонтальный шпиндель
o Усиленные упорные подшипники шпинделя
o Вращение вертикального шпинделя через редуктор с зубчатым приводом
o Автоматическая подача по оси Х/Y
o Автоматическая подача по оси Z
o Поворот стола в горизонтальной плоскости ±45º
o Электромотор по оси Z
o Встроенное устройство подвода СОЖ
o Лампа местного освещения
o Стандарт СЕ
o Электрокомпоненты Siemens
Комплект поставки
1) Сверлильный патрон Ø16 мм
2) Оправка сверлильного патрона
3) Автоподачи по осям X/Y
4) Зажимная тяга, 2 шт.
5) Тиски 160 мм
6) Цанговый патрон с набором цанг ER32/ISO40
7) Оправка для горизонтального фрезерования.
8) Лампа местного освещения
9) Система подачи СОЖ
10) Инструмент для обслуживания
11) УЦИ по трем осям
|
|
MUF65 |
|---|---|
|
Макс. диаметр сверления(Сталь/Чугун) |
25/30 мм |
| Макс. диаметр торцевого фрезерования |
100 мм |
| Макс. диаметр концевого фрезерования |
25 мм |
| ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ | |
| Частота вращения шпинделя, 8 |
90-2000 об/мин |
| Конус шпинделя |
ISO40 |
| Ход пиноли шпинделя |
120 мм |
| Диапазон наклона головки |
±45⁰ |
| Расстояние шпиндель-стол |
200-400 мм |
| ГОРИЗОНТАЛЬНЫЙ ШПИНДЕЛЬ | |
| Частота вращения шпинделя, 9 |
40-1300 об/мин |
| Конус шпинделя |
ISO40 |
|
Расстояние шпиндель-стол |
35-370 мм |
| ФРЕЗЕРНЫЙ СТОЛ | |
| Размер стола |
1270x280 мм |
| Максимальная нагрузка на стол |
125 кг |
| Ход стола по оси Х x Y x Z |
750 (680 авт.)x230x360 мм |
|
Ускоренный ход стола по оси Х ,8 |
32-700 мм/мин |
| Автоподача пиноли шпинделя |
0,08/0,15/0,25 мм/об |
| Поворот стола в горизонтальной плоскости |
±45º |
| Т-образные пазы, 4 |
14 мм |
| Напряжение питания |
380 В |
|
Мощность выходная вертик./горизонт. шпинделя |
1,5 кВт |
| Мощность потребляемая вертик./горизонт. шпинделя |
2,2 кВт |
| Габаритные размеры |
1580х1450х2100 мм |
|
Масса |
1300 кг |
| Комплект | |
|---|---|
| Сверлильный патрон Ø16 мм | |
| Оправка сверлильного патрона | |
| Автоподачи по осям X/Y | |
| Зажимная тяга, 2 шт. | |
| Тиски 160 мм | |
| Цанговый патрон с набором цанг ER32/ISO40 | |
| Оправка для горизонтального фрезерования | |
| Лампа местного освещения | |
| Система подачи СОЖ | |
| Инструмент для обслуживания | |
| УЦИ по трем осям |
Обзор Универсально-фрезерного станка STALEX MUF 65
Особенность универсальных фрезерных станков заключается в проведении фрезерных работ как вертикальным, так и горизонтальным шпинделем. На фрезерном станке возможно осуществлять сверление в чугуне 30 мм и в стали 25 мм. Максимальный диаметр торцевой фрезы 100 мм и концевой фрезы 25 мм. Частота вращения вертикального шпинделя 90 - 2000 об/мин. Частота вращения горизонтального шпинделя 40 - 1300 об/мин.
| Габариты, мм | 380х250х160 |
| Масса нетто/брутто, кг | 13/14 |
| Ширина губок, мм | 100 |
| Раскрытие губок, мм | 100 |
| Высота губок, мм | 32 |
| Габариты, мм | 340х200х170 |
| Масса нетто/брутто, кг | 15 |
| Угол поворота | 360° |
| Ширина губок, мм | 100 |
| Раскрытие губок, мм | 75 |
| Высота губок, мм | 41 |
| Габариты, мм | 420х270х170 |
| Масса нетто/брутто, кг | 21/22 |
| Ширина губок, мм | 125 |
| Раскрытие губок, мм | 125 |
| Высота губок, мм | 40 |
| Габариты, мм | 400х240х180 |
| Масса нетто/брутто, кг | 22 |
| Угол поворота | 360° |
| Ширина губок, мм | 125 |
| Раскрытие губок, мм | 95 |
| Высота губок, мм | 46 |
| Габариты, мм | 460х320х180 |
| Масса нетто/брутто, кг | 31/32 |
| Ширина губок, мм | 160 |
| Раскрытие губок, мм | 170 |
| Высота губок, мм | 45 |
| Габариты, мм | 440х260х210 |
| Масса нетто/брутто, кг | 32 |
| Угол поворота | 360° |
| Ширина губок, мм | 160 |
| Раскрытие губок, мм | 120 |
| Высота губок, мм | 50 |
| Габариты, мм | 570х350х210 |
| Масса нетто/брутто, кг | 33/34 |
| Ширина губок, мм | 200 |
| Раскрытие губок, мм | 230 |
| Высота губок, мм | 50 |
