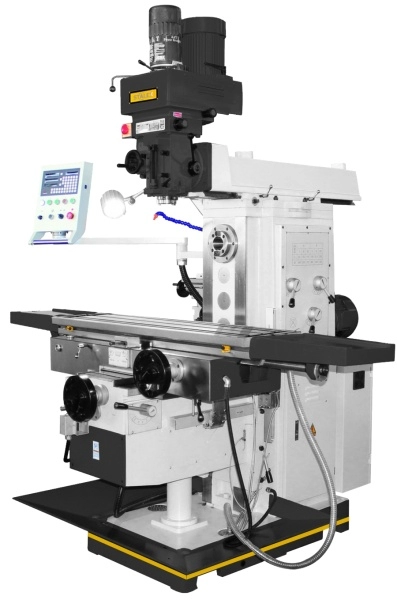

Универсально-фрезерный станок STALEX MUF90 Servo
Артикул: 102473
Категория: Универсально-фрезерные станки
Гарантия: 12 месяцев
Наличие уточняйте
Гарантия лучшей цены
Персональное предложение
-
Описание
- Вертикальный и горизонтальный шпиндель
- Усиленные упорные подшипники шпинделя
- Автоматическая подача по осям Х/Y/Z
- Вращение на шпиндель, передается посредством клиноременной передачи
- Автоподача пиноли шпинделя
- Серводвигатель перемещений по осям X/Y/Z
- Пневмозажим инструмента
- Пульт управления нового образца
- Встроенное устройство подвода СОЖ
- Лампа местного освещения
- Изготовлен по стандарту СЕ
- Электрокомпоненты Schneider Electric
Комплект поставки
- Зажимная тяга, 2 шт.
- Тиски 160 мм
- Цанговый патрон с набором цанг ER32/ISO40
- Оправка для горизонтального фрезерования.
- LED лампа местного освещения
- Система подачи СОЖ
- Инструмент для обслуживания
- УЦИ по трем осям
- Тех. характеристики
:
Модель станка
MUF90 Servo
Размер стола
1600х360 мм
Перемещение стола по оси X
1300 мм
Перемещение стола по оси Y
320 мм
Перемещение стола по оси Z
450 мм
Диапазон рабочих подач по осям Х/ Y/ Z
30-750/20-500/15-375 мм/мин
Ускоренные подачи по осям X/Y/Z
1200/800/600 мм/мин
Т-пазы
3-18-80 мм
Конус шпинделя
ISO50 7:24(гор)
ISO40 7:24(верт)
Ход пиноли шпинделя
127 мм
Автоподача пиноли шпинделя
0,04/0,08/0,15 мм/об
Расстояние шпиндель/стол
180-630 мм
Поворот стола в горизонтальной плоскости
±45
Расстояние от оси горизонтального шпинделя до поверхности стола
0-450 мм
Расстояние от оси горизонтального шпинделя до нижней поверхности консоли
245 мм
Перемещения консоли в горизонтальной плоскости
550 мм
Скорость вращения шпинделя
60-1800 об/мин (гор),12
65-4660 об/мин (верт),16
Мощность главного двигателя
5.0 (гор)/ 5.5(верт) кВт
Крутящий момент AC сервопривода оси X, Y, Z
15 Nм
Габаритные размеры упаковки
2500×2200×2500 мм
Объем бака СОЖ
55 л
Объем масла в горизонтальной коробке передач
14 л
Масса нетто/брутто
2850/3050 кг
- Комплектация
Комплект Зажимная тяга 2 шт. Тиски 160 мм Цанговый патрон с набором цанг ER32/ISO40 Оправка для горизонтального фрезерования. LED лампа местного освещения Система подачи СОЖ Инструмент для обслуживания УЦИ по трем осям -
Аксессуары
- Вертикальный и горизонтальный шпиндель
- Усиленные упорные подшипники шпинделя
- Автоматическая подача по осям Х/Y/Z
- Вращение на шпиндель, передается посредством клиноременной передачи
- Автоподача пиноли шпинделя
- Серводвигатель перемещений по осям X/Y/Z
- Пневмозажим инструмента
- Пульт управления нового образца
- Встроенное устройство подвода СОЖ
- Лампа местного освещения
- Изготовлен по стандарту СЕ
- Электрокомпоненты Schneider Electric
Комплект поставки
- Зажимная тяга, 2 шт.
- Тиски 160 мм
- Цанговый патрон с набором цанг ER32/ISO40
- Оправка для горизонтального фрезерования.
- LED лампа местного освещения
- Система подачи СОЖ
- Инструмент для обслуживания
- УЦИ по трем осям
|
Модель станка |
MUF90 Servo |
|
Размер стола |
1600х360 мм |
|
Перемещение стола по оси X |
1300 мм |
|
Перемещение стола по оси Y |
320 мм |
|
Перемещение стола по оси Z |
450 мм |
|
Диапазон рабочих подач по осям Х/ Y/ Z |
30-750/20-500/15-375 мм/мин |
|
Ускоренные подачи по осям X/Y/Z |
1200/800/600 мм/мин |
|
Т-пазы |
3-18-80 мм |
|
Конус шпинделя |
ISO50 7:24(гор) ISO40 7:24(верт) |
|
Ход пиноли шпинделя |
127 мм |
|
Автоподача пиноли шпинделя |
0,04/0,08/0,15 мм/об |
|
Расстояние шпиндель/стол |
180-630 мм |
|
Поворот стола в горизонтальной плоскости |
±45 |
|
Расстояние от оси горизонтального шпинделя до поверхности стола |
0-450 мм |
|
Расстояние от оси горизонтального шпинделя до нижней поверхности консоли |
245 мм |
|
Перемещения консоли в горизонтальной плоскости |
550 мм |
|
Скорость вращения шпинделя |
60-1800 об/мин (гор),12 65-4660 об/мин (верт),16 |
|
Мощность главного двигателя |
5.0 (гор)/ 5.5(верт) кВт |
|
Крутящий момент AC сервопривода оси X, Y, Z |
15 Nм |
|
Габаритные размеры упаковки |
2500×2200×2500 мм |
|
Объем бака СОЖ |
55 л |
|
Объем масла в горизонтальной коробке передач |
14 л |
|
Масса нетто/брутто |
2850/3050 кг |
| Комплект | |
|---|---|
| Зажимная тяга | 2 шт. |
| Тиски 160 мм | |
| Цанговый патрон с набором цанг ER32/ISO40 | |
| Оправка для горизонтального фрезерования. | |
| LED лампа местного освещения | |
| Система подачи СОЖ | |
| Инструмент для обслуживания | |
| УЦИ по трем осям |
| Габариты, мм | 380х250х160 |
| Масса нетто/брутто, кг | 13/14 |
| Ширина губок, мм | 100 |
| Раскрытие губок, мм | 100 |
| Высота губок, мм | 32 |
| Габариты, мм | 340х200х170 |
| Масса нетто/брутто, кг | 15 |
| Угол поворота | 360° |
| Ширина губок, мм | 100 |
| Раскрытие губок, мм | 75 |
| Высота губок, мм | 41 |
| Габариты, мм | 420х270х170 |
| Масса нетто/брутто, кг | 21/22 |
| Ширина губок, мм | 125 |
| Раскрытие губок, мм | 125 |
| Высота губок, мм | 40 |
| Габариты, мм | 400х240х180 |
| Масса нетто/брутто, кг | 22 |
| Угол поворота | 360° |
| Ширина губок, мм | 125 |
| Раскрытие губок, мм | 95 |
| Высота губок, мм | 46 |
| Габариты, мм | 460х320х180 |
| Масса нетто/брутто, кг | 31/32 |
| Ширина губок, мм | 160 |
| Раскрытие губок, мм | 170 |
| Высота губок, мм | 45 |
| Габариты, мм | 440х260х210 |
| Масса нетто/брутто, кг | 32 |
| Угол поворота | 360° |
| Ширина губок, мм | 160 |
| Раскрытие губок, мм | 120 |
| Высота губок, мм | 50 |
| Габариты, мм | 570х350х210 |
| Масса нетто/брутто, кг | 33/34 |
| Ширина губок, мм | 200 |
| Раскрытие губок, мм | 230 |
| Высота губок, мм | 50 |
