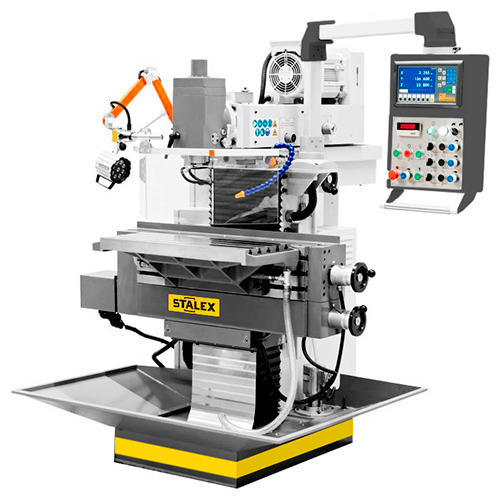

Инструментальный фрезерный станок STALEX WFM 800 Servo
Артикул: WFM 800 Servo
Категория: Универсально-фрезерные станки
Гарантия: 12 месяцев
Товар на складе
Гарантия лучшей цены
Персональное предложение
-
Описание
Универсально-фрезерный станок WFM 800 Servo предназначен для точных работ при инструментальных и механических работах сверления, зенкерования и растачивания отверстий на деталях из черных и цветных металлов, их сплавов и пластмасс в условиях единичного, мелкосерийного и серийного производства. Станок обладает повышенной точностью. Отлит из серого чугуна. Направляющие закалены и прецизионно отшлифованы. Использование горизонтального фрезерного устройства возможно после быстрого демонтажа вертикальной фрезерной головки посредством поворотного устройства и установки серьги, поддерживающей оправки для горизонтального фрезерования дисковыми и цилиндрическими фрезами.
Особенности:
• Высокая жесткость конструкции станка
• Удобное расположение органов управления станка с одной стороны
• Вертикальный и горизонтальный шпиндели
• Наклон вертикальной головки влево/вправо
• Автоматическая подача и ускоренное перемещение стола по 3м координатам(сервомоторы)ШВП
• УЦИ по осям X, Y, Z (Sino)
• Встроенное устройство подвода СОЖ и поддон для сбора стружки
• Лампа местного освещения
• Управляемое перемещение фрезерного стола по 3-м координатам
• Централизованная система смазки фрезерного стола
• Электрокомпоненты Schneider electric
• Изготовлен по стандарту СЕ
Комплект поставки
1) Пульт управления нового образца с УЦИ2) Зажимная тяга М163) Переходник ISO40/MT3
4) Переходник ISO40/MT25) Цанговый патрон ISO40-ER32 с набором цанг 7 шт.(4-16мм)
6) Опора для горизонтального фрезерования7) Оправки для горизонтального фрезерования: ISO 40/Ø16 мм; ISO 40/Ø22 мм; ISO 40/Ø27 мм; ISO 40/Ø 32 мм8) Система подвода СОЖ
9) Сертификат точности10) Поддон для сбора стружки11) Инструкция по эксплуатации12) Лампа LED местного освещения
- Тех. характеристики
STALEX WFM 800 Servo
Конус шпинделя вертикального ISO 40 DIN2080
Частота вращения шпинделя(Гор/верт) плавно(2) 40 – 260/260-2000 об/мин
Ход пиноли шпинделя 60 мм
Диапазон наклона головки, влево/вправо ±90⁰
Расстояние от оси горизонтального шпинделя до стола 120-530 мм
Расстояние от оси вертикального шпинделя до стола 45-445 мм
Конус шпинделя горизонтального ISO 40 DIN2080
Размер горизонтального рабочего стола 800x400 мм
Размер вертикального рабочего стола 1020x225 мм
Перемещение стола по оси Х 405 мм
Перемещение стола по оси Z 400 мм
Перемещение стола по оси Y 400 мм
Скорость подачи стола по оси Х x Y x Z 10-1000 мм/мин
Ускоренное перемещение стола 1200 мм/мин
Т-образные пазы горизонтального стола (ширина/расстояние), 5 14/63 мм
Т-образные пазы вертикального стола (ширина/расстояние), 3 14/63 мм
Максимальная нагрузка на стол 200 кг
Напряжение сети 380 В
Мощность мотора подач X/Y/Z 2,0/2,0/1,5 кВт
Мощность главного двигатея 3,75 кВт
Мощность насоса помпы 0,4 кВт
Габаритные размеры (ДхШхВ) 1560х1780х1930 мм
Масса 1500 кг
- Комплектация
Комплект Пульт управления нового образца с УЦИ Зажимная тяга М16 Переходник ISO40/MT3 Переходник ISO40/MT2 Цанговый патрон ISO40-ER32 с набором цанг 7 шт.(4-16мм) Опора для горизонтального фрезерования Оправки для горизонтального фрезерования: ISO 40/Ø16 мм; ISO 40/Ø22 мм; ISO 40/Ø27 мм; ISO 40/Ø 32 мм Система подвода СОЖ Сертификат точности Поддон для сбора стружки Инструкция по эксплуатации Лампа LED местного освещения -
Аксессуары
Универсально-фрезерный станок WFM 800 Servo предназначен для точных работ при инструментальных и механических работах сверления, зенкерования и растачивания отверстий на деталях из черных и цветных металлов, их сплавов и пластмасс в условиях единичного, мелкосерийного и серийного производства. Станок обладает повышенной точностью. Отлит из серого чугуна. Направляющие закалены и прецизионно отшлифованы. Использование горизонтального фрезерного устройства возможно после быстрого демонтажа вертикальной фрезерной головки посредством поворотного устройства и установки серьги, поддерживающей оправки для горизонтального фрезерования дисковыми и цилиндрическими фрезами.
• Удобное расположение органов управления станка с одной стороны
• Вертикальный и горизонтальный шпиндели
• Наклон вертикальной головки влево/вправо
• Автоматическая подача и ускоренное перемещение стола по 3м координатам(сервомоторы)ШВП
• УЦИ по осям X, Y, Z (Sino)
• Встроенное устройство подвода СОЖ и поддон для сбора стружки
• Лампа местного освещения
• Управляемое перемещение фрезерного стола по 3-м координатам
• Централизованная система смазки фрезерного стола
• Электрокомпоненты Schneider electric
• Изготовлен по стандарту СЕ
|
|
STALEX WFM 800 Servo |
| Конус шпинделя вертикального |
ISO 40 DIN2080 |
| Частота вращения шпинделя(Гор/верт) плавно(2) |
40 – 260/260-2000 об/мин |
| Ход пиноли шпинделя |
60 мм |
| Диапазон наклона головки, влево/вправо |
±90⁰ |
| Расстояние от оси горизонтального шпинделя до стола |
120-530 мм |
| Расстояние от оси вертикального шпинделя до стола |
45-445 мм |
| Конус шпинделя горизонтального |
ISO 40 DIN2080 |
| Размер горизонтального рабочего стола |
800x400 мм |
| Размер вертикального рабочего стола |
1020x225 мм |
| Перемещение стола по оси Х |
405 мм |
| Перемещение стола по оси Z |
400 мм |
| Перемещение стола по оси Y |
400 мм
|
| Скорость подачи стола по оси Х x Y x Z |
10-1000 мм/мин |
| Ускоренное перемещение стола |
1200 мм/мин |
| Т-образные пазы горизонтального стола (ширина/расстояние), 5 |
14/63 мм |
| Т-образные пазы вертикального стола (ширина/расстояние), 3 |
14/63 мм |
| Максимальная нагрузка на стол |
200 кг |
| Напряжение сети |
380 В |
| Мощность мотора подач X/Y/Z |
2,0/2,0/1,5 кВт |
| Мощность главного двигатея |
3,75 кВт |
| Мощность насоса помпы |
0,4 кВт |
| Габаритные размеры (ДхШхВ) |
1560х1780х1930 мм |
| Масса |
1500 кг |
| Комплект | |
|---|---|
| Пульт управления нового образца с УЦИ | |
| Зажимная тяга М16 | |
| Переходник ISO40/MT3 | |
| Переходник ISO40/MT2 | |
| Цанговый патрон ISO40-ER32 с набором цанг 7 шт.(4-16мм) | |
| Опора для горизонтального фрезерования | |
| Оправки для горизонтального фрезерования: ISO 40/Ø16 мм; ISO 40/Ø22 мм; ISO 40/Ø27 мм; ISO 40/Ø 32 мм | |
| Система подвода СОЖ | |
| Сертификат точности | |
| Поддон для сбора стружки | |
| Инструкция по эксплуатации | |
| Лампа LED местного освещения |
| Габариты, мм | 380х250х160 |
| Масса нетто/брутто, кг | 13/14 |
| Ширина губок, мм | 100 |
| Раскрытие губок, мм | 100 |
| Высота губок, мм | 32 |
| Габариты, мм | 340х200х170 |
| Масса нетто/брутто, кг | 15 |
| Угол поворота | 360° |
| Ширина губок, мм | 100 |
| Раскрытие губок, мм | 75 |
| Высота губок, мм | 41 |
| Габариты, мм | 420х270х170 |
| Масса нетто/брутто, кг | 21/22 |
| Ширина губок, мм | 125 |
| Раскрытие губок, мм | 125 |
| Высота губок, мм | 40 |
| Габариты, мм | 400х240х180 |
| Масса нетто/брутто, кг | 22 |
| Угол поворота | 360° |
| Ширина губок, мм | 125 |
| Раскрытие губок, мм | 95 |
| Высота губок, мм | 46 |
| Габариты, мм | 460х320х180 |
| Масса нетто/брутто, кг | 31/32 |
| Ширина губок, мм | 160 |
| Раскрытие губок, мм | 170 |
| Высота губок, мм | 45 |
| Габариты, мм | 440х260х210 |
| Масса нетто/брутто, кг | 32 |
| Угол поворота | 360° |
| Ширина губок, мм | 160 |
| Раскрытие губок, мм | 120 |
| Высота губок, мм | 50 |
| Габариты, мм | 570х350х210 |
| Масса нетто/брутто, кг | 33/34 |
| Ширина губок, мм | 200 |
| Раскрытие губок, мм | 230 |
| Высота губок, мм | 50 |
