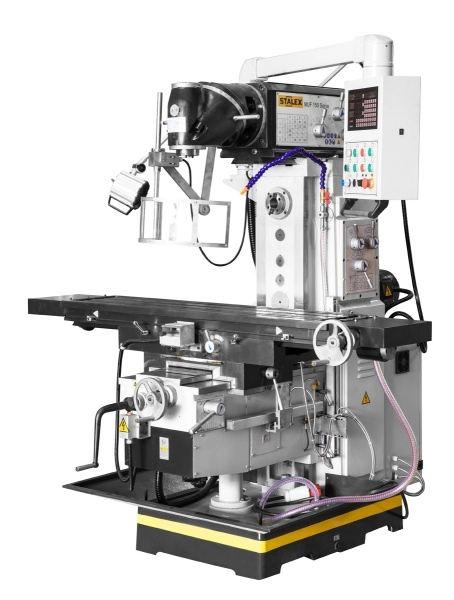

Широкоуниверсальный фрезерный станок STALEX MUF150 Servo
Артикул: MUF150 Servo
Категория: Широкоуниверсальные фрезерные станки
Гарантия: 12 месяцев
Товар на складе
Гарантия лучшей цены
Персональное предложение
-
Описание
Широкоуниверсальный фрезерный станок предназначен для фрезерной обработки всех типов корпусных деталей, сверления, растачивания и т.п. обрабатываемых резанием ме-таллов и полимерных материалов.
- Широкоуниверсальный фрезерный станок для тяжелых работ
- Высокая жесткость конструкции станка

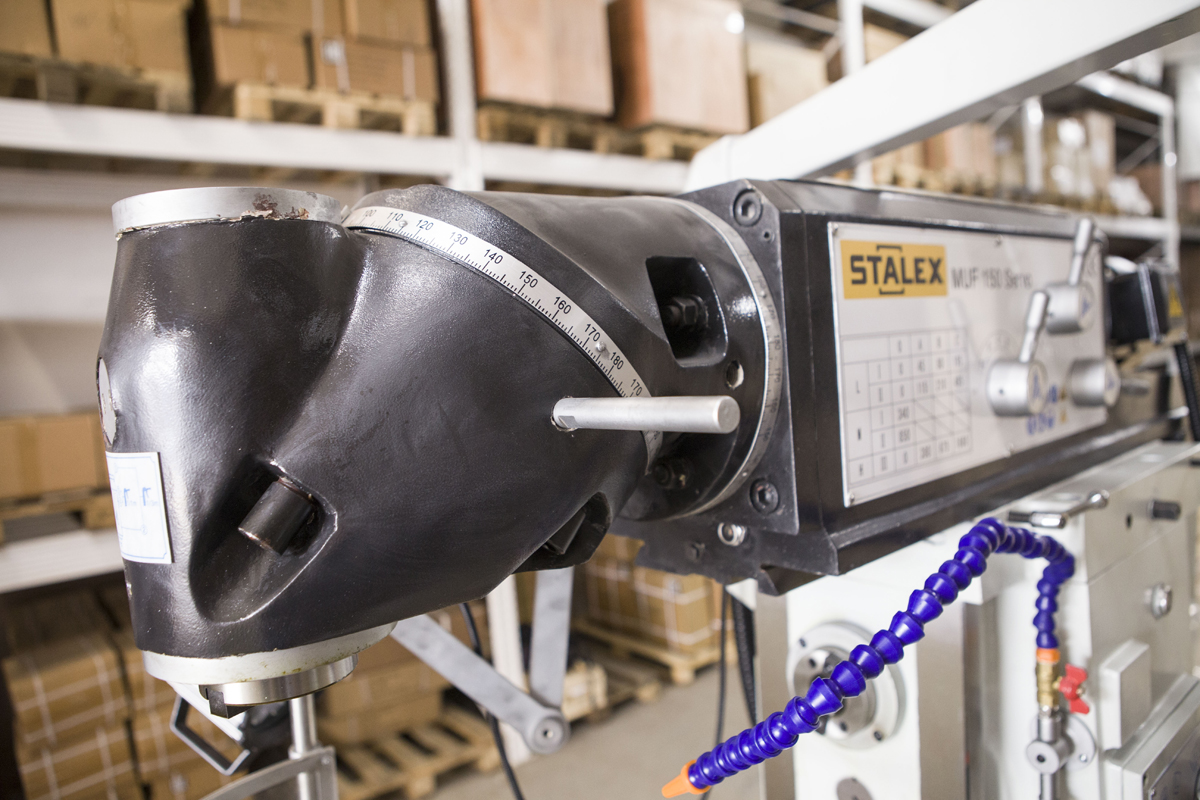

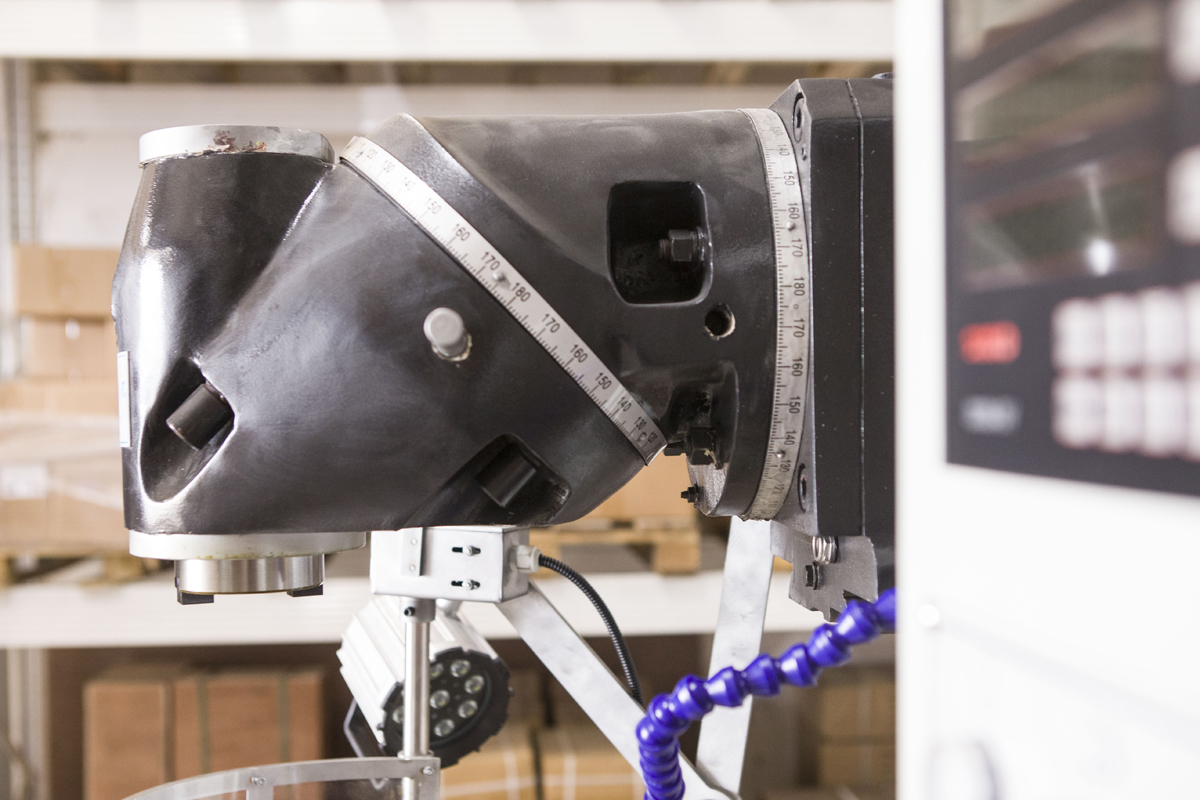

- Жесткая конструкция вертикальной фрезерной головы без пиноли

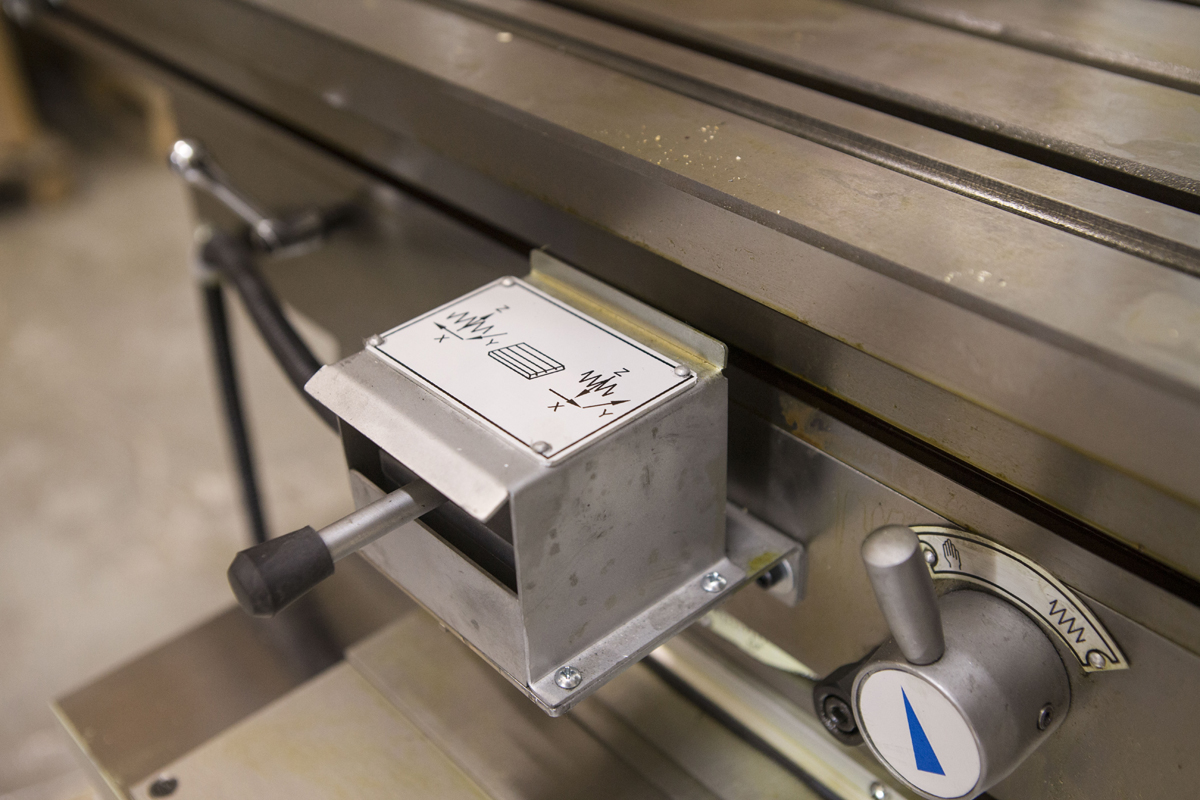

- Автоматическая подача и ускоренное перемещение стола по 3м координатам

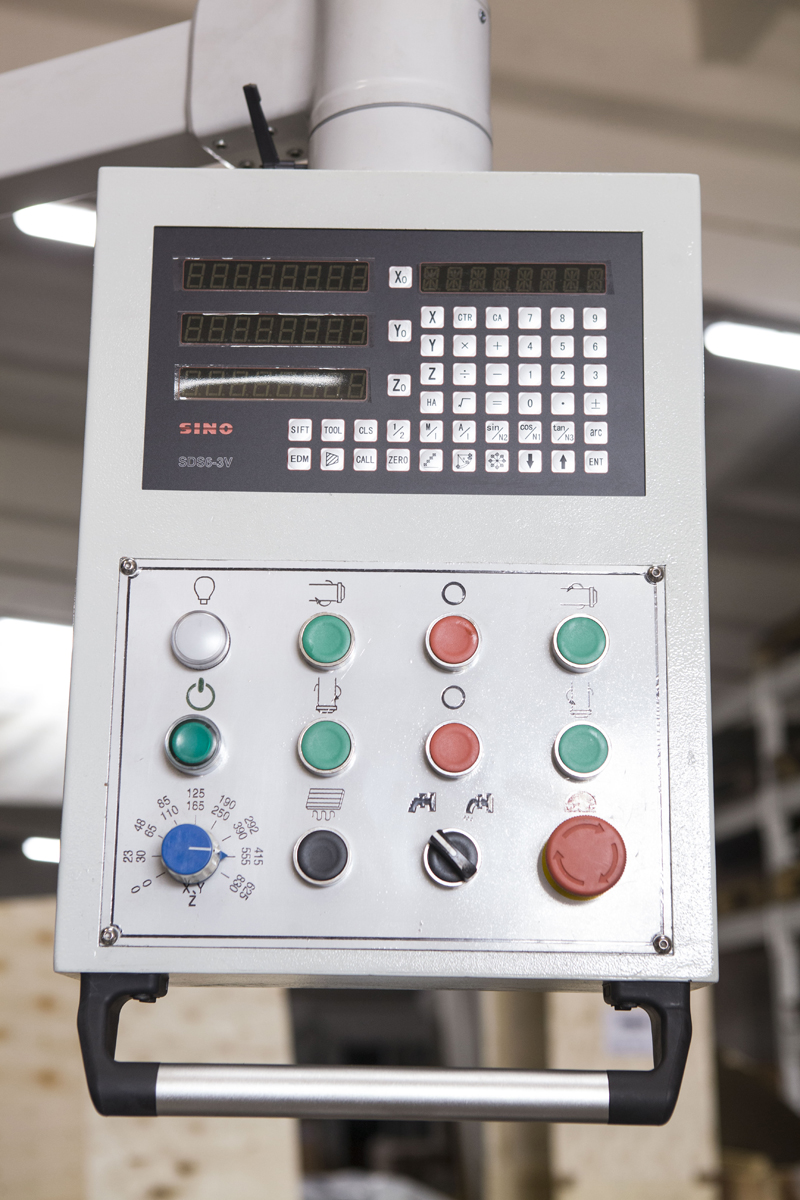

- Цифровая индикация по осям X/Y/Z

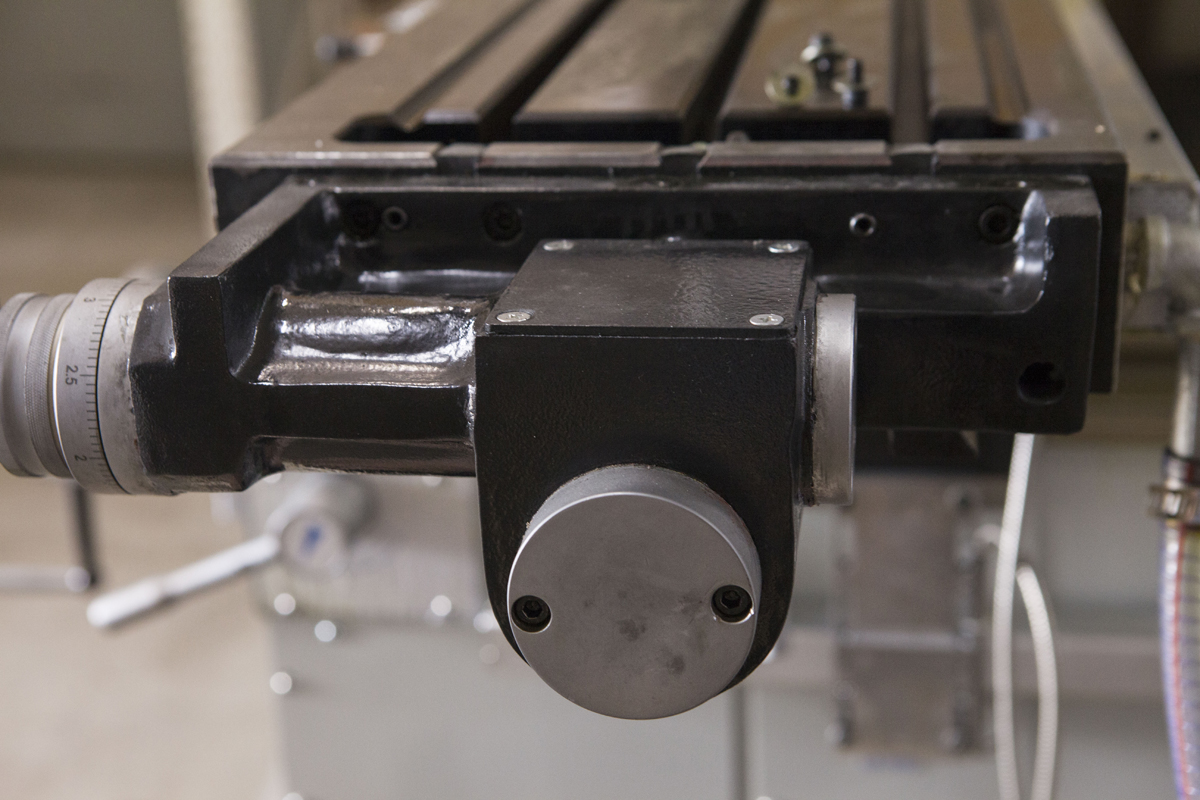

- Серводвигатель перемещения по осям X/Y
- Встроенное устройство подвода СОЖ и поддон для сбора стружки

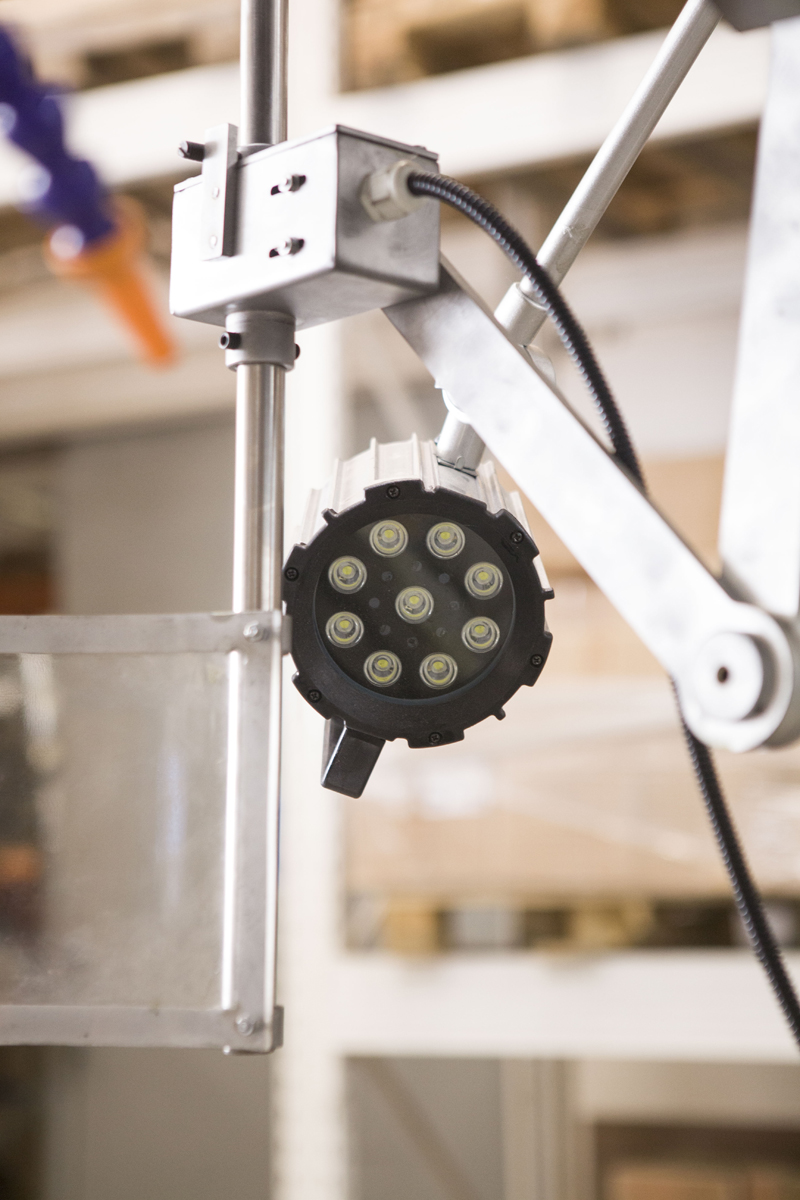

- Лампа местного освещения
- Изготовлен по стандарту СЕ

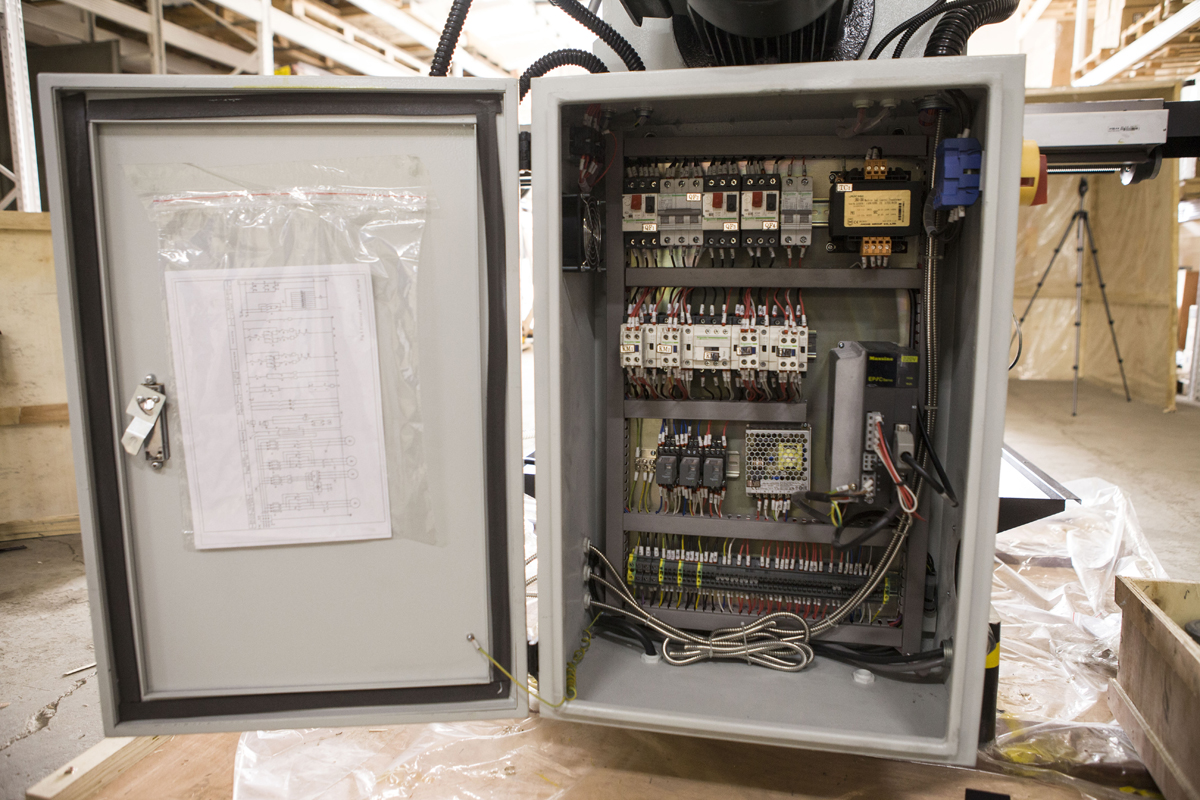

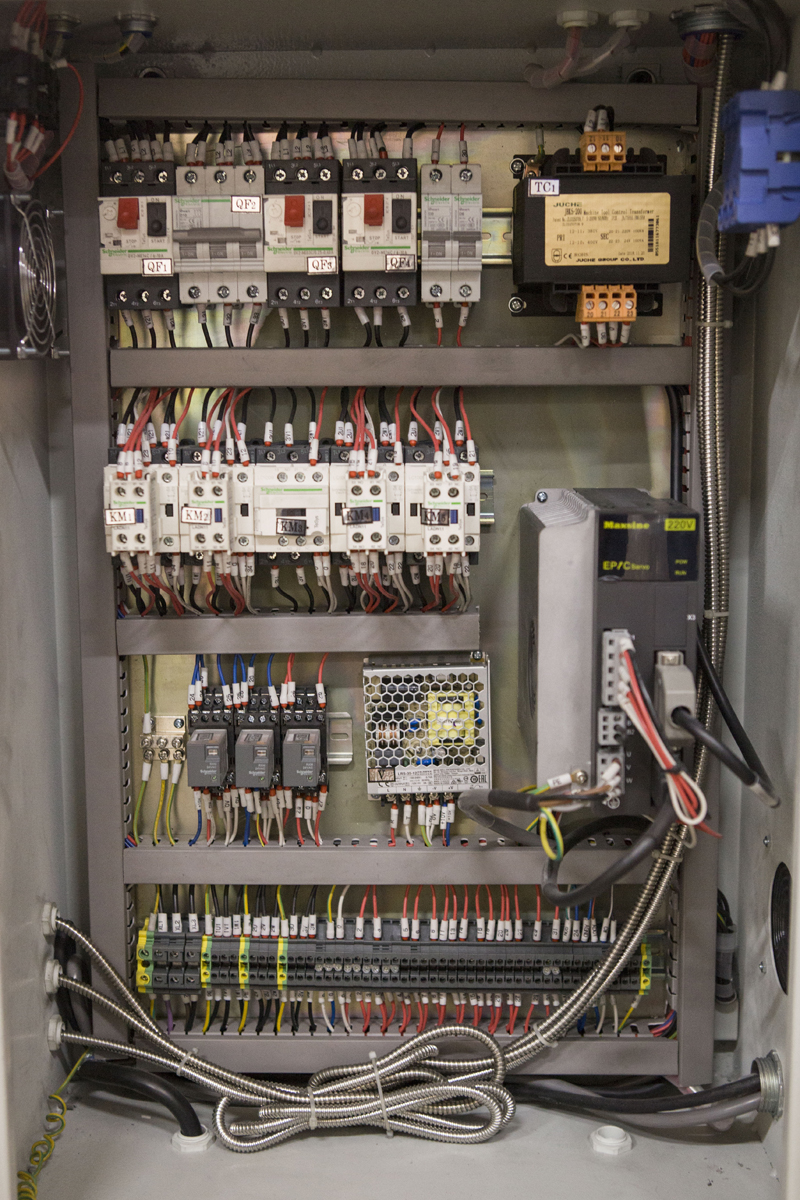

- Электрокомпоненты Schneider Electric

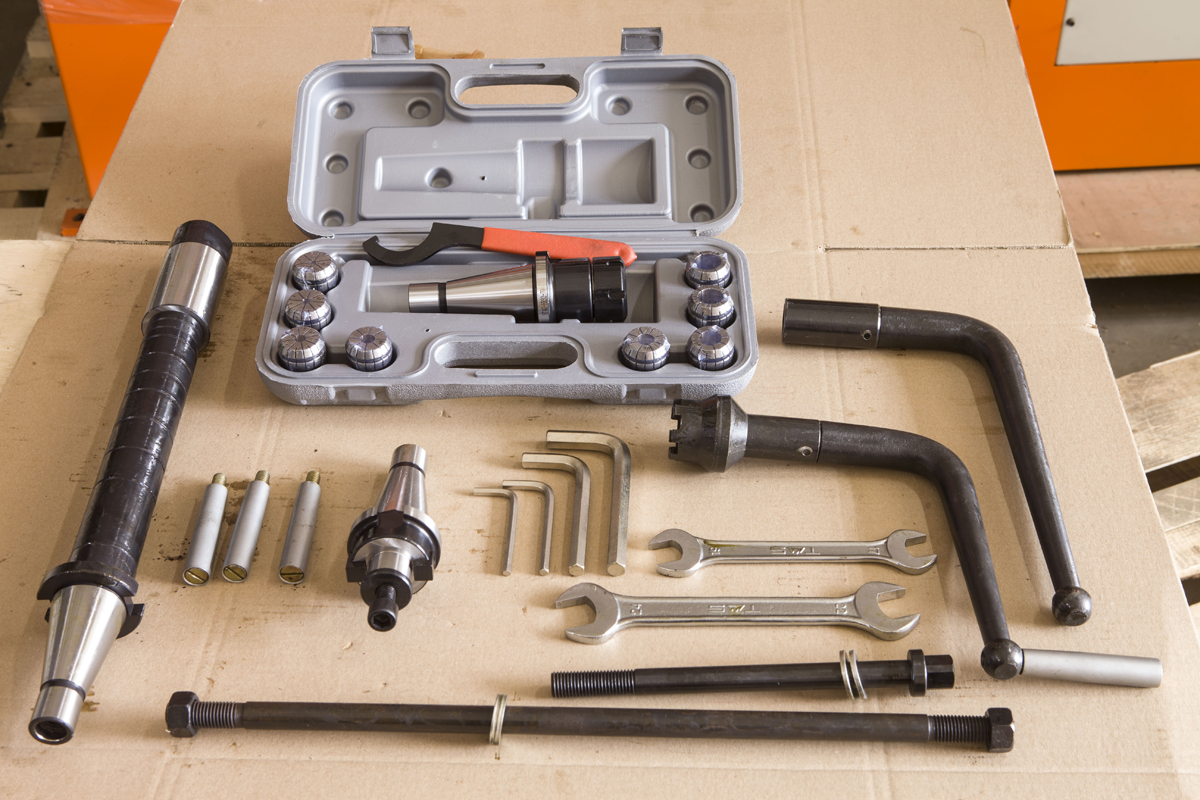

Комплект поставки:
1) Цанговый патрон с набором из 8 цанг (4-16мм)
2) УЦИ по трем осям

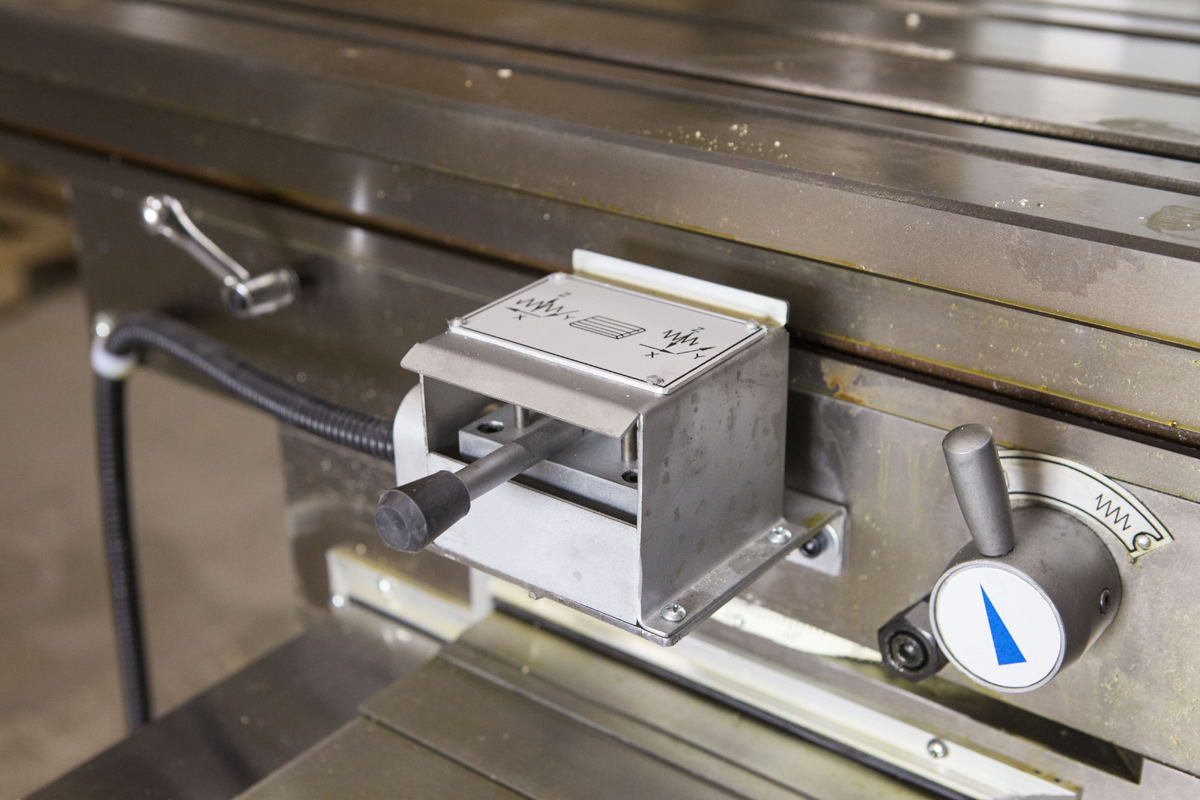

3) Автоподача стола по осям X/Y
4) Электромотор подъема стола
5) Машинные тиски 160 мм
6) Оправка для горизонтального фрезерования.
7) Зажимная тяга -2шт.
8) Система подвода СОЖ
9) Поддон для сбора стружки
10) Инструкция по эксплуатации
- Тех. характеристики
Модель
MUF150 Servo
Артикул 380 В
Макс. диаметр торцевой фрезы
125 мм
Макс. диаметр концевой фрезы
35 мм
ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ

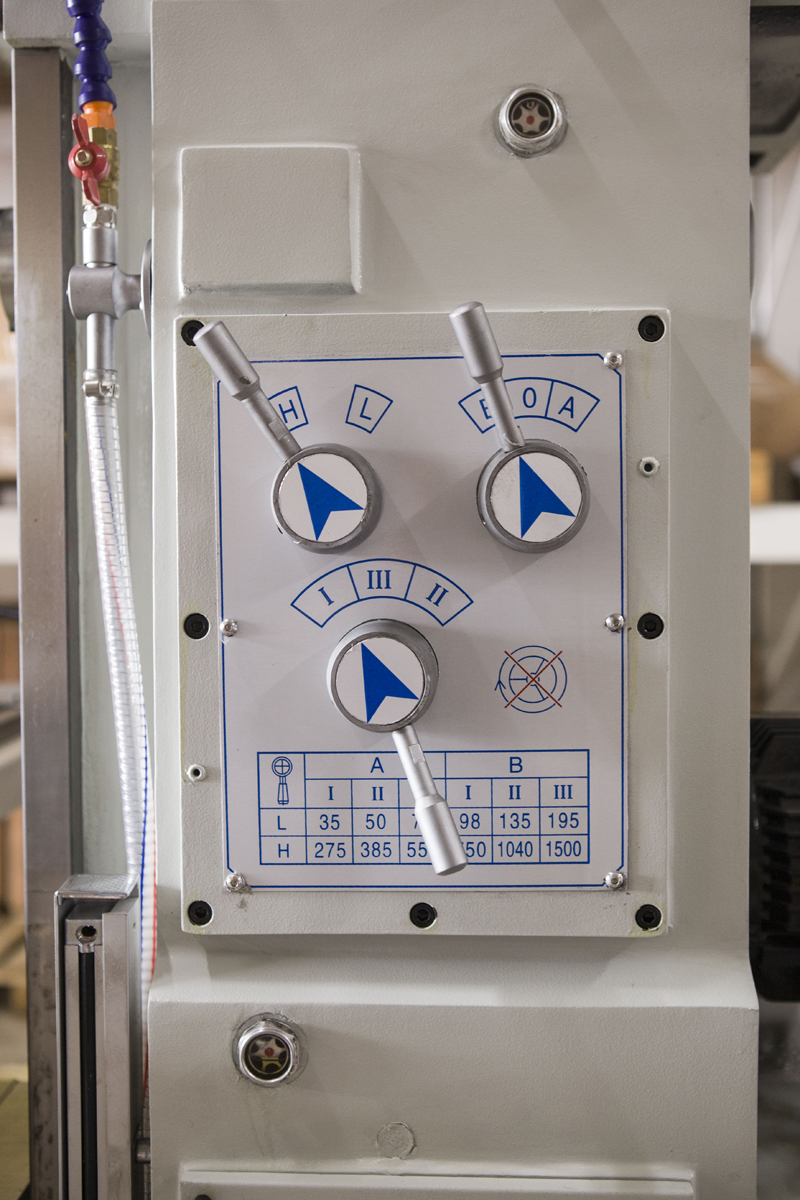

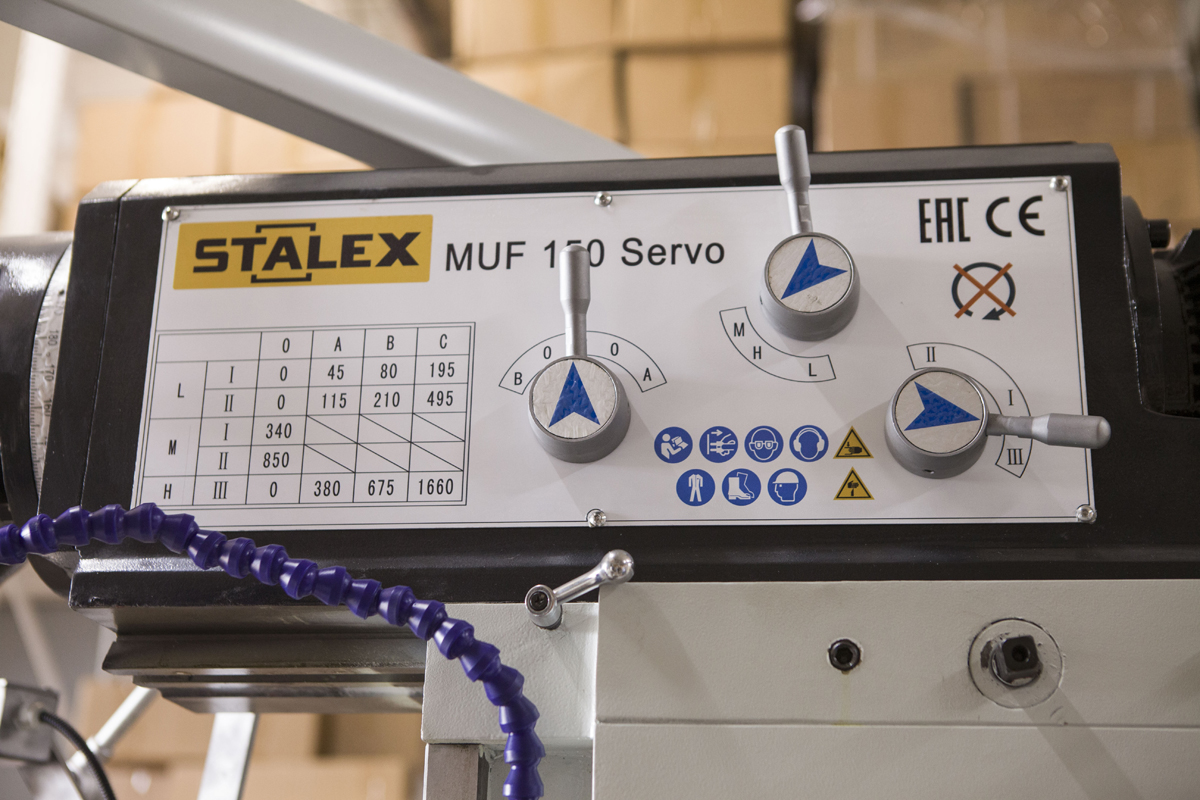

Частота вращения шпинделя,11
45-1660 об/мин
Конус шпинделя
ISO40
Перемещение консоли
460 мм

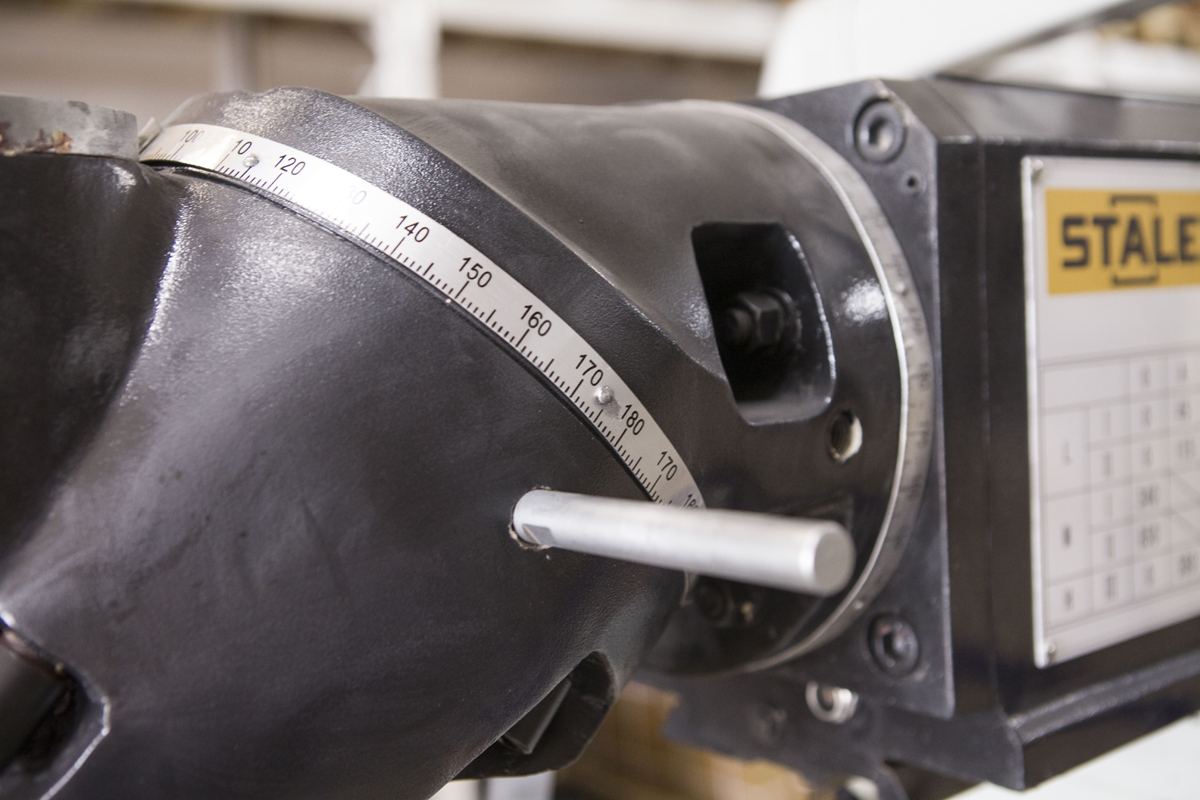

Диапазон наклона головки
±360⁰
Расстояние шпиндель-стол
200-600 мм
ГОРИЗОНТАЛЬНЫЙ ШПИНДЕЛЬ
Частота вращения шпинделя,12
35-1500 об/мин
Конус шпинделя
ISO40
Расстояние ось шпинделя-колонна
300-760 мм
Расстояние ось шпинделя-стол
30-430 мм
ФРЕЗЕРНЫЙ СТОЛ
Размеры стола
1370х320 мм
Поворот стола
±45˚
Перемещение стола по оси XхYхZ
1000x360x400 мм
Автоматическое перемещение по осям X/Y
30-830 мм/мин
Автоматическое перемещение по оси Z
23-625 мм/мин
Ускоренное перемещение по осям X/Y/Z
1000/1000/750 мм/мин
Макс. крутящий момент серводвигателя
10Nm
Макс. усилие резания 9800 kN
Потребляемая мощность 10кВт
Мощность серводвигателя по осям X/Y
1,5 кВт
Мощность насоса СОЖ
0,9 кВт
Объем потока СОЖ
25 л/мин
Макс. нагрузка на стол
300 кг
Т-образный паз/расстояние, 3
14 мм / 80 мм

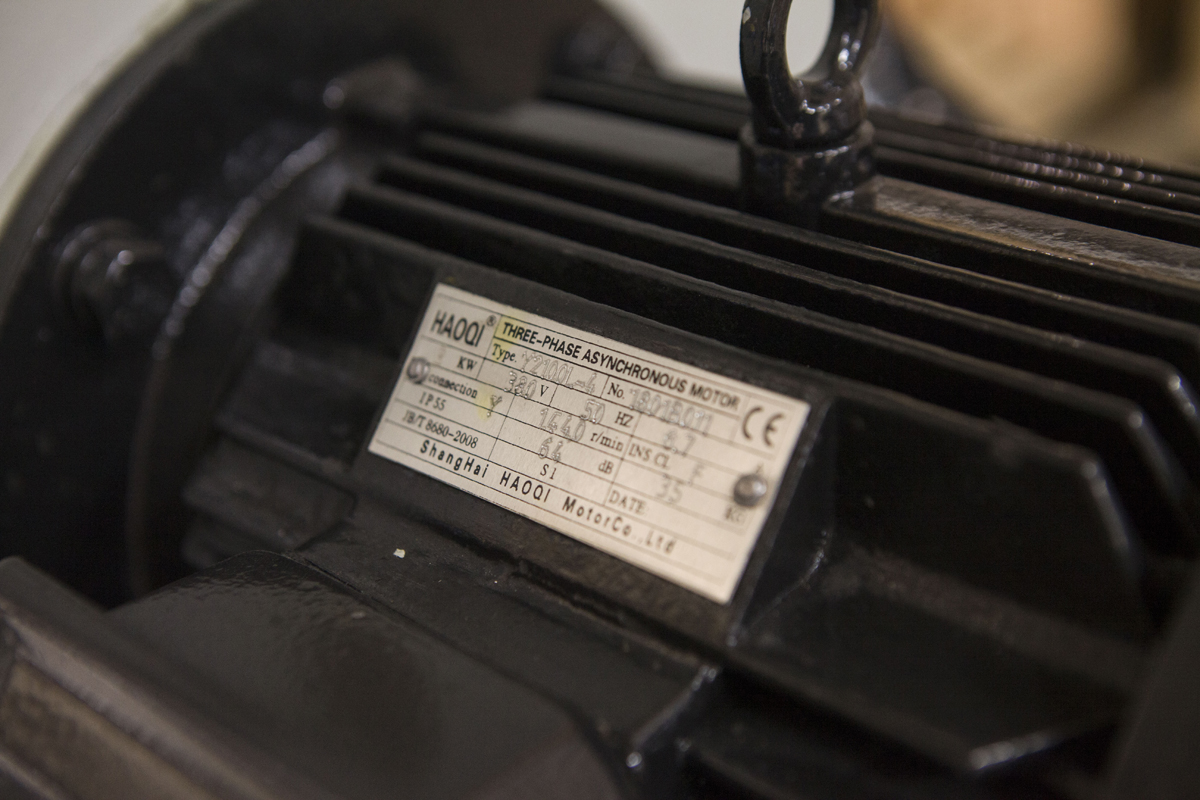

Мощность двигателя(горизонт/верт)
3,0/3,0 кВт
Габаритные размеры(ДхШхВ)
1900х1950х1900 мм
Масса нетто/брутто
1950 кг
- Комплектация
Комплект Цанговый патрон с набором из 8 цанг (4-16мм) УЦИ по трем осям Автоподача стола по осям X/Y Электромотор подъема стола Машинные тиски 160 мм Оправка для горизонтального фрезерования Зажимная тяга -2шт. Система подвода СОЖ Поддон для сбора стружки Инструкция по эксплуатации -
Аксессуары
- Широкоуниверсальный фрезерный станок для тяжелых работ
- Высокая жесткость конструкции станка
- Жесткая конструкция вертикальной фрезерной головы без пиноли
- Автоматическая подача и ускоренное перемещение стола по 3м координатам
- Цифровая индикация по осям X/Y/Z
- Серводвигатель перемещения по осям X/Y
- Встроенное устройство подвода СОЖ и поддон для сбора стружки
- Лампа местного освещения
- Изготовлен по стандарту СЕ
- Электрокомпоненты Schneider Electric
Комплект поставки:
1) Цанговый патрон с набором из 8 цанг (4-16мм)
2) УЦИ по трем осям
3) Автоподача стола по осям X/Y
4) Электромотор подъема стола
5) Машинные тиски 160 мм
6) Оправка для горизонтального фрезерования.
7) Зажимная тяга -2шт.
8) Система подвода СОЖ
9) Поддон для сбора стружки
10) Инструкция по эксплуатации
|
Модель |
MUF150 Servo |
|
Артикул 380 В |
|
|
Макс. диаметр торцевой фрезы |
125 мм |
|
Макс. диаметр концевой фрезы |
35 мм |
|
ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ |
|
|
Частота вращения шпинделя,11 |
45-1660 об/мин |
|
Конус шпинделя |
ISO40 |
|
Перемещение консоли |
460 мм |
|
Диапазон наклона головки |
±360⁰ |
|
Расстояние шпиндель-стол |
200-600 мм |
|
ГОРИЗОНТАЛЬНЫЙ ШПИНДЕЛЬ |
|
|
Частота вращения шпинделя,12 |
35-1500 об/мин |
|
Конус шпинделя |
ISO40 |
|
Расстояние ось шпинделя-колонна |
300-760 мм |
|
Расстояние ось шпинделя-стол |
30-430 мм |
|
ФРЕЗЕРНЫЙ СТОЛ |
|
|
Размеры стола |
1370х320 мм |
|
Поворот стола |
±45˚ |
|
Перемещение стола по оси XхYхZ |
1000x360x400 мм |
|
Автоматическое перемещение по осям X/Y |
30-830 мм/мин |
|
Автоматическое перемещение по оси Z |
23-625 мм/мин |
|
Ускоренное перемещение по осям X/Y/Z |
1000/1000/750 мм/мин |
|
Макс. крутящий момент серводвигателя |
10Nm |
| Макс. усилие резания |
9800 kN |
| Потребляемая мощность |
10кВт |
|
Мощность серводвигателя по осям X/Y |
1,5 кВт |
|
Мощность насоса СОЖ |
0,9 кВт |
|
Объем потока СОЖ |
25 л/мин |
|
Макс. нагрузка на стол |
300 кг |
|
Т-образный паз/расстояние, 3 |
14 мм / 80 мм |
|
Мощность двигателя(горизонт/верт) |
3,0/3,0 кВт |
|
Габаритные размеры(ДхШхВ) |
1900х1950х1900 мм |
|
Масса нетто/брутто |
1950 кг |
| Комплект | |
|---|---|
| Цанговый патрон с набором из 8 цанг (4-16мм) | |
| УЦИ по трем осям | |
| Автоподача стола по осям X/Y | |
| Электромотор подъема стола | |
| Машинные тиски 160 мм | |
| Оправка для горизонтального фрезерования | |
| Зажимная тяга -2шт. | |
| Система подвода СОЖ | |
| Поддон для сбора стружки | |
| Инструкция по эксплуатации |
| Габариты, мм | 380х250х160 |
| Масса нетто/брутто, кг | 13/14 |
| Ширина губок, мм | 100 |
| Раскрытие губок, мм | 100 |
| Высота губок, мм | 32 |
| Габариты, мм | 340х200х170 |
| Масса нетто/брутто, кг | 15 |
| Угол поворота | 360° |
| Ширина губок, мм | 100 |
| Раскрытие губок, мм | 75 |
| Высота губок, мм | 41 |
| Габариты, мм | 420х270х170 |
| Масса нетто/брутто, кг | 21/22 |
| Ширина губок, мм | 125 |
| Раскрытие губок, мм | 125 |
| Высота губок, мм | 40 |
| Габариты, мм | 400х240х180 |
| Масса нетто/брутто, кг | 22 |
| Угол поворота | 360° |
| Ширина губок, мм | 125 |
| Раскрытие губок, мм | 95 |
| Высота губок, мм | 46 |
| Габариты, мм | 460х320х180 |
| Масса нетто/брутто, кг | 31/32 |
| Ширина губок, мм | 160 |
| Раскрытие губок, мм | 170 |
| Высота губок, мм | 45 |
| Габариты, мм | 440х260х210 |
| Масса нетто/брутто, кг | 32 |
| Угол поворота | 360° |
| Ширина губок, мм | 160 |
| Раскрытие губок, мм | 120 |
| Высота губок, мм | 50 |
| Габариты, мм | 570х350х210 |
| Масса нетто/брутто, кг | 33/34 |
| Ширина губок, мм | 200 |
| Раскрытие губок, мм | 230 |
| Высота губок, мм | 50 |
