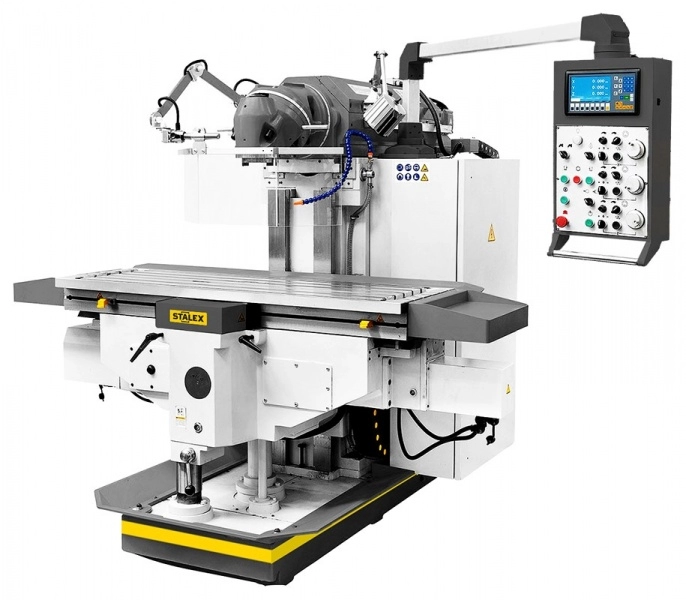

Широкоуниверсальный фрезерный станок STALEX MUF1600 Vario
Артикул: 102474
Категория: Широкоуниверсальные фрезерные станки
Гарантия: 12 месяцев
Товар на складе
Гарантия лучшей цены
Персональное предложение
-
Описание
Широкоуниверсальный фрезерный станок предназначен для фрезерной обработки всех типов корпусных деталей, сверления, растачивания и т.п. обрабатываемых резанием металлов и полимерных материалов.
- Широкоуниверсальный фрезерный станок для тяжелых работ
- Привод ШВП по осям X/Y/Z
- Высокая жесткость конструкции станка
- Жесткая конструкция вертикальной фрезерной головы без пиноли
- Бесступенчато регулируемая автоматическая подача и ускоренное перемещение стола по 3-м координатам
- Высокая скорость ускоренных перемещений
- Цифровая индикация по осям X/Y/Z
- Серводвигатель перемещения по осям X/Y/Z
- Все направляющие закалены и отшлифованы
- Встроенное устройство подвода СОЖ и поддон для сбора стружки
- Лампа местного освещения
- Централизованная смазка по осям X/Y
- Изготовлен по стандарту СЕ
- Электрокомпоненты Sсhneider electric
Комплект поставки
- УЦИ по трем осям(SINO)
- Выносной пульт управления
- ШВП по осям X/Y
- Автоподача стола по осям X/Y
- LED рабочая лампа
- Электромотор подъема стола по оси Z
- Зажимная тяга.
- Система подвода СОЖ
- Поддон для сбора стружки
- Инструкция по эксплуатации
- Электрокомпоненты Schneider electric
- Тех. характеристики
Модель
MUF1600 Vario
ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ
Частота вращения шпинделя,2
30-390/390-2050 об/мин
Конус шпинделя
ISO50; 7:24
Перемещение консоли
500 мм
Диапазон наклона головки
±360⁰
Расстояние шпиндель-стол
50-550 мм
Расстояние ось шпинделя-консоль
45-745 мм
ФРЕЗЕРНЫЙ СТОЛ
Размеры стола
1600х500 мм
Перемещение стола по оси XхYхZ
1200x700x500 мм
Автоматическое перемещение по осям X/Y, (плавно)
10-1000 мм/мин
Автоматическое перемещение по оси Z, (плавно)
5-500 мм/мин
Ускоренное перемещение по осям X/Y/Z, (плавно)
2200/2200/1100 мм/мин
Макс. крутящий момент сервомоторов X/Y
18Nm
Макс. крутящий момент сервомотора по оси Z
27Nm с тормозом
Мощность сервомоторов по осям X/Y
1,5 кВт
Мощность насоса СОЖ
0,9 кВт
Объем потока СОЖ
25 л/мин
Макс. нагрузка на стол
1000 кг
Т-образный паз/расстояние, 5
18 мм / 80 мм
Мощность двигателя(горизонт/верт)
11 кВт
Габаритные размеры(ДхШхВ)
2625х2460х2100 мм
Масса нетто
4500 кг
- Комплектация
Комплект УЦИ по трем осям(SINO) Автоподача стола по осям X/Y Электромотор подъема стола оси Z Зажимная тяга Система подвода СОЖ Поддон для сбора стружки Инструкция по эксплуатации Выносной пульт управления Электрокомпоненты Schneider electric ШВП по осям X/Y LED рабочая лампа -
Аксессуары
- Широкоуниверсальный фрезерный станок для тяжелых работ
- Привод ШВП по осям X/Y/Z
- Высокая жесткость конструкции станка
- Жесткая конструкция вертикальной фрезерной головы без пиноли
- Бесступенчато регулируемая автоматическая подача и ускоренное перемещение стола по 3-м координатам
- Высокая скорость ускоренных перемещений
- Цифровая индикация по осям X/Y/Z
- Серводвигатель перемещения по осям X/Y/Z
- Все направляющие закалены и отшлифованы
- Встроенное устройство подвода СОЖ и поддон для сбора стружки
- Лампа местного освещения
- Централизованная смазка по осям X/Y
- Изготовлен по стандарту СЕ
- Электрокомпоненты Sсhneider electric
Комплект поставки
- УЦИ по трем осям(SINO)
- Выносной пульт управления
- ШВП по осям X/Y
- Автоподача стола по осям X/Y
- LED рабочая лампа
- Электромотор подъема стола по оси Z
- Зажимная тяга.
- Система подвода СОЖ
- Поддон для сбора стружки
- Инструкция по эксплуатации
- Электрокомпоненты Schneider electric
|
Модель |
MUF1600 Vario |
|
ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ |
|
|
Частота вращения шпинделя,2 |
30-390/390-2050 об/мин |
|
Конус шпинделя |
ISO50; 7:24 |
|
Перемещение консоли |
500 мм |
|
Диапазон наклона головки |
±360⁰ |
|
Расстояние шпиндель-стол |
50-550 мм |
|
Расстояние ось шпинделя-консоль |
45-745 мм |
|
ФРЕЗЕРНЫЙ СТОЛ |
|
|
Размеры стола |
1600х500 мм |
|
Перемещение стола по оси XхYхZ |
1200x700x500 мм |
|
Автоматическое перемещение по осям X/Y, (плавно) |
10-1000 мм/мин |
|
Автоматическое перемещение по оси Z, (плавно) |
5-500 мм/мин |
|
Ускоренное перемещение по осям X/Y/Z, (плавно) |
2200/2200/1100 мм/мин |
|
Макс. крутящий момент сервомоторов X/Y |
18Nm |
|
Макс. крутящий момент сервомотора по оси Z |
27Nm с тормозом |
|
Мощность сервомоторов по осям X/Y |
1,5 кВт |
|
Мощность насоса СОЖ |
0,9 кВт |
|
Объем потока СОЖ |
25 л/мин |
|
Макс. нагрузка на стол |
1000 кг |
|
Т-образный паз/расстояние, 5 |
18 мм / 80 мм |
|
Мощность двигателя(горизонт/верт) |
11 кВт |
|
Габаритные размеры(ДхШхВ) |
2625х2460х2100 мм |
|
Масса нетто |
4500 кг |
| Комплект | |
|---|---|
| УЦИ по трем осям(SINO) | |
| Автоподача стола по осям X/Y | |
| Электромотор подъема стола оси Z | |
| Зажимная тяга | |
| Система подвода СОЖ | |
| Поддон для сбора стружки | |
| Инструкция по эксплуатации | |
| Выносной пульт управления | |
| Электрокомпоненты Schneider electric | |
| ШВП по осям X/Y | |
| LED рабочая лампа |
| Габариты, мм | 380х250х160 |
| Масса нетто/брутто, кг | 13/14 |
| Ширина губок, мм | 100 |
| Раскрытие губок, мм | 100 |
| Высота губок, мм | 32 |
| Габариты, мм | 340х200х170 |
| Масса нетто/брутто, кг | 15 |
| Угол поворота | 360° |
| Ширина губок, мм | 100 |
| Раскрытие губок, мм | 75 |
| Высота губок, мм | 41 |
| Габариты, мм | 420х270х170 |
| Масса нетто/брутто, кг | 21/22 |
| Ширина губок, мм | 125 |
| Раскрытие губок, мм | 125 |
| Высота губок, мм | 40 |
| Габариты, мм | 400х240х180 |
| Масса нетто/брутто, кг | 22 |
| Угол поворота | 360° |
| Ширина губок, мм | 125 |
| Раскрытие губок, мм | 95 |
| Высота губок, мм | 46 |
| Габариты, мм | 460х320х180 |
| Масса нетто/брутто, кг | 31/32 |
| Ширина губок, мм | 160 |
| Раскрытие губок, мм | 170 |
| Высота губок, мм | 45 |
| Габариты, мм | 440х260х210 |
| Масса нетто/брутто, кг | 32 |
| Угол поворота | 360° |
| Ширина губок, мм | 160 |
| Раскрытие губок, мм | 120 |
| Высота губок, мм | 50 |
| Габариты, мм | 570х350х210 |
| Масса нетто/брутто, кг | 33/34 |
| Ширина губок, мм | 200 |
| Раскрытие губок, мм | 230 |
| Высота губок, мм | 50 |
