Артикул: X6132

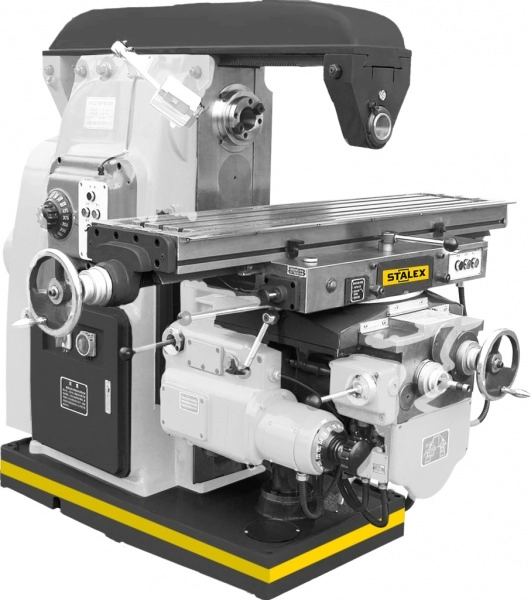

Горизонтально-фрезерный станок STALEX X6132
Наличие уточняйте
Наличие уточняйте
Артикул: 12056
Характеристики
| Мощность двигателя, кВт | 7,5 |
| Конус шпинделя | ISO50 7:24 |
| Напряжение питания, В | 380 |
| Размер стола, мм | 1325х320 |
Горизонтально-фрезерный станок X6132 предназначен обработки плоскостей, уступов, фрезеровки канавок и пазов различных видов при помощи цилиндрических, угловых, концевых, фасонных, сферических фрез. Шпиндель полой конструкции имеет возможность крепления по конусу непосредственно фрезы или фрезерной оправки. Оправка с фрезами на станке поддерживается использованием специальных подвесок, которые имеют возможность перемещаться по хоботу станка. Хобот имеет возможность перемещаться по горизонтальным направляющим. Высокая мощность и усиленная конструкция позволяют обрабатывать изделия с высокой производительностью этому способствуют ускоренные перемещения рабочего стола в поперечном, продольном и вертикальном направлении. На станке предусмотрена функция механического зажима по осям, что придает дополнительную жесткость на ударные нагрузки, возникающие при обработке деталей. Основные узлы выполнены из высокопрочных сплавов.
• Автоматическая подача по оси Х, Y, Z
• Механизированный подъем стола по оси Z
• Встроенное устройство подвода СОЖ
• Лампа местного освещения
• УЦИ по трем осям в новом выносном пульте
• Электрокомпоненты Schneider electric
• ШВП по осям X/Y
• Стандарт СЕ
Комплект поставки
1) Зажимная тяга.
2) Оправки для горизонтального фрезерования 2 шт.
3) Тиски фрезерные, ширина губок 160 мм
4) Цанговый патрон ISO50 с набором цанг(4,5,6,8,10,12,14,16)
5) Переходник ISO50/MT4
6) Оправка фрезерная ISO50 Ø40мм
7) Масленка
8) Фундаментные болты М20х500 мм(4шт.)
9) Лампа местного освещения
10) Инструмент для обслуживания
11) Выносной пульт с УЦИ по трем осям
• Автоматическая подача по оси Х, Y, Z
• Механизированный подъем стола по оси Z
• Встроенное устройство подвода СОЖ
• Лампа местного освещения
• УЦИ по трем осям в новом выносном пульте
• Электрокомпоненты Schneider electric
• ШВП по осям X/Y
• Стандарт СЕ
Комплект поставки
1) Зажимная тяга.
2) Оправки для горизонтального фрезерования 2 шт.
3) Тиски фрезерные, ширина губок 160 мм
4) Цанговый патрон ISO50 с набором цанг(4,5,6,8,10,12,14,16)
5) Переходник ISO50/MT4
6) Оправка фрезерная ISO50 Ø40мм
7) Масленка
8) Фундаментные болты М20х500 мм(4шт.)
9) Лампа местного освещения
10) Инструмент для обслуживания
11) Выносной пульт с УЦИ по трем осям
|
|
STALEX X6132 |
|
Размер стола, мм |
1325х320 |
|
Кол-во Т пазов, шт |
3 |
|
Размер Т пазов, мм |
18 |
|
Расстояние между Т пазами, мм |
70 |
|
Максимальная нагрузка на стол, кг |
500 |
|
Поворот стола, град |
±45° |
|
Продольное перемещение (ручное/авт.), мм |
700/680 |
|
Поперечное перемещение (ручное/авт.), мм |
255/240 |
|
Вертикальное перемещение (ручное/авт.), мм |
320/300 |
|
Конус шпинделя |
ISO50 7:24 |
|
Частота вращения шпинделя, об/мин |
30-1500 |
|
Диапазон скоростей шпинделя |
18 |
|
Расстояние от оси гор. шпинделя до поверхности стола, мм |
30-350 |
|
Расстояние от оси гор. шпинделя до нижней части arm bottom, мм |
155 |
|
Arm travel, мм |
500 |
|
Диапазон скоростей подачи продольной/поперечной, мм/мин |
23.5-1180/18 |
|
Диапазон скоростей подачи вертикальной, мм/мин |
8-394/18 |
|
Ускоренная подача продольная/поперечная, мм/мин |
2300 |
|
Ускоренная подача вертикальная, мм/мин |
770 |
|
Мощность двигателя горизонтального шпинделя, кВт |
7,5 |
|
Мощность двигателя подачи, кВт |
1,5 |
|
Мощность двигателя СОЖ, кВт |
0,125 |
|
Габаритные размеры (Д х Ш х В), мм |
2160x1780x1990 |
|
Масса нетто, кг |
2650 |
- Зажимная тяга
-
Оправки для горизонтального фрезерования
2 шт.
- Тиски фрезерные, ширина губок 160 мм
- Цанговый патрон ISO50 с набором цанг(4,5,6,8,10,12,14,16)
- Переходник ISO50/MT4
- Оправка фрезерная ISO50 Ø40мм
- Масленка
-
Фундаментные болты М20х500 мм
4 шт.
- Лампа местного освещения
- Инструмент для обслуживания
- Выносной пульт с УЦИ по трем осям
