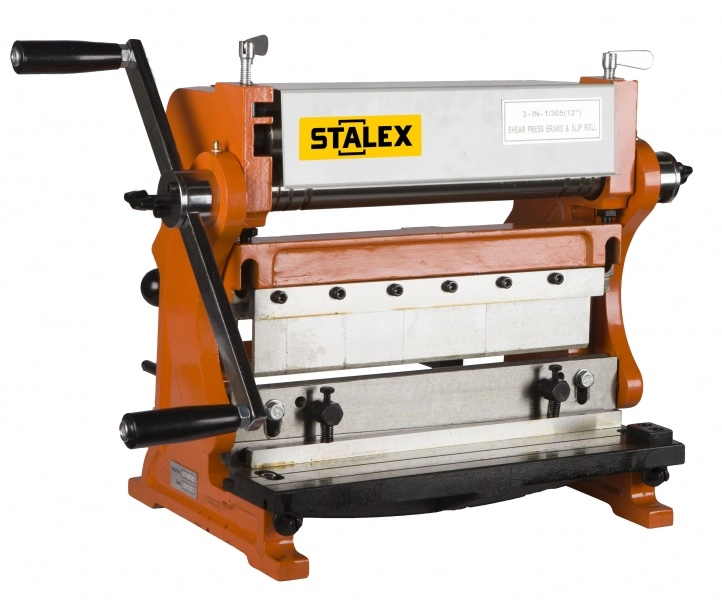

Станки комбинированные ручные STALEX 3-in-1/305x1
Артикул: 371001
Категория: многофункциональные станки
Гарантия: 12 месяцев
Товар на складе
Гарантия лучшей цены
Персональное предложение
-
Описание
Станки предназначены для работы с листовым металлом. Комбинированные станки Stalex 3-in-1 нашли широкое применение в цехах с небольшой площадью и в образовательных учреждениях. Средние и небольшие модели также востребованы в бытовом сегменте и производстве рекламы.
Комбинирование функций резки, гибки и проката (вальцевания).
Идеальная комбинация для обработки листового металла толщиной до 1,0 мм.
Вальцы с диаметром 36 мм.
Вальцы имеют трёхваловую конструкцию, верхний вал консольно отводится в сторону для быстрого съёма обечайки.
Точно полированные вальцы из углеродистой стали.
На вальцах станка расположены желоба для гибки арматуры.
На станке установлен откидной защитный кожух для предотвращения попадания в вальцы посторонних предметов во время выполнения другой операции.
Гибка на максимальный угол 90°.
Гибка происходит по типу гибки на прессе – гибочными штампами (пуансон х матрица).
Съемные сегменты пуансона позволяют производить отбортовку поддонов и коробов.
Гильотина станка идеально режет металл до 1.0 мм.
Задняя часть станка имеет ограничитель подачи листа, для резки листа на заданный размер.
Для снижения усилия оператора во время работы станок оснащен удобной рукоятью большой длины с противоскользящими наконечниками, рукоять возможно установить на любую сторону станка.
Право и левосторонняя возможность работы. При вращении рукояти в движение приводится все три узла, в время закрытия пуансона/матрицы, поднимаются гильотинные ножи (во время закрытия гильотинных ножей, поднимается пуансон с матрицы).
Особенности:
- Комбинирование функций резки, гибки и проката
- Подходит для резки мягкой стали, алюминия, латуни, меди и пластика
- Максимальная толщина обрабатываемого металла 1,0 мм
- Раскрытие верхнего ножа, установленного под углом 2 мм (левая часть 10 мм, правая часть 2 – 3 мм)
- Отшлифованные ножи для резки (поворотные для удвоенного срока службы / размер нижнего и верхнего ножа одинаковые - 20х8,5х355 мм)
- Площадка-основание для размещения и прижима листа перед резкой (365х87 мм / глубина 87 мм, с учётом размера нижнего ножа 20х8,5х355 мм)
- Жесткая стальная конструкция
- Комплект гибочных штампов
- Гибка на максимальный угол 90°
- Регулируемый ограничитель подачи листа – 300 мм резка/240 мм гибка
- Канавки для прокатки прутка и формирования колец: Ø до 3 мм / до 4 мм / до 4,5÷5 мм
Stalex 3-in-1/305

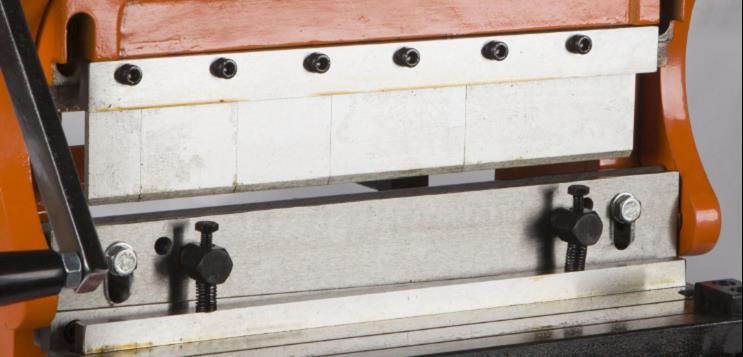

Матрица 353 мм (сплошная)

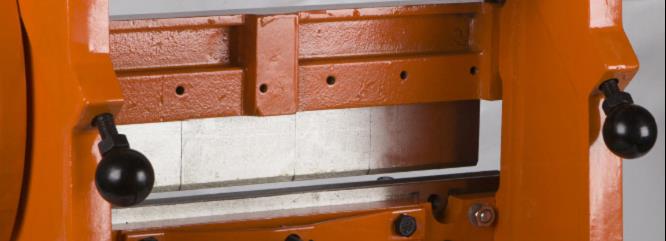

Пуансон 305 мм, (5 сегментов – 26/51/51/77/100 мм)
Макс. открытие Матрицы/Пуансона ≈ 7 мм (+5 мм вход пуансона в матрицу)
Высота сегментов – 45 мм, глубина матрицы (входа пуансона в матрицу) – 5 мм

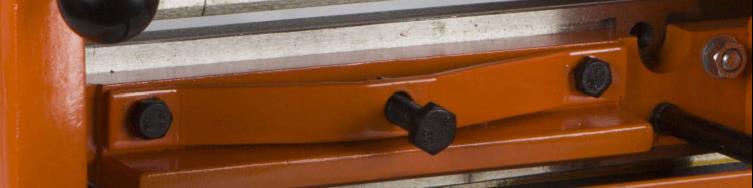

Система регулировки антипрогиба матрицы исключающая прогиб

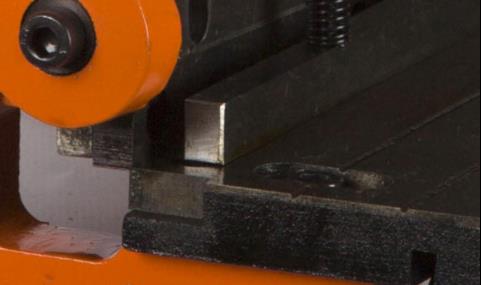

Отшлифованные ножи для резки (поворотные для удвоенного срока службы / размер нижнего и верхнего ножа одинаковые - 20х8,5х355 мм)

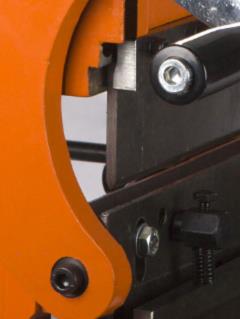

Просвет гильотинных ножей – от 3 мм до 10 мм
(левая часть 10мм, правая часть 2 – 3 мм)

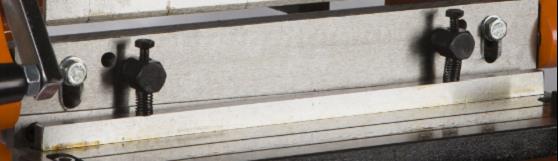

Прижим листа для гильотины

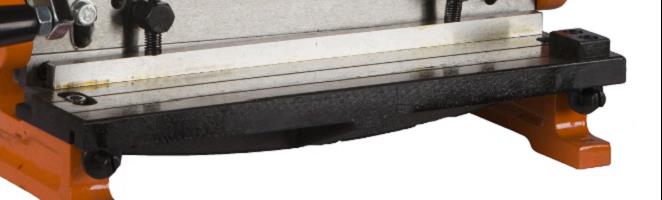

Рабочий стол для гильотины + направляющая для листа для резки под углом 90°.
Размер рабочего стола (для гильотины) – 365х87 мм / глубина 87 мм, с учётом размера нижнего ножа 20х8,5х355 мм)

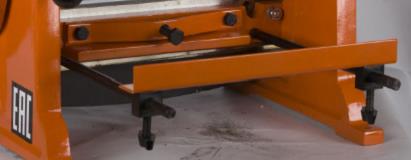

Регулируемый ограничитель подачи листа – 300 мм резка/240 мм гибка

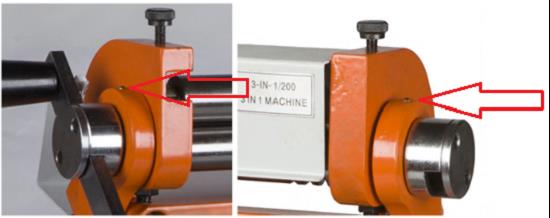

Две маслёнки смазывающие эксцентриковый механизм вращения (кривошип)
Кривошипы подлежат смазке смазочным шприцем по мере необходимости
Не следует вводить слишком большое количество смазки
На поверхности скольжения верхнего рычага следует нанести тонкий слой масла.
Ручки подъёма заднего вала
Диаметр валов – 36 мм

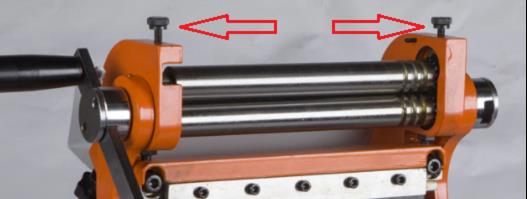

Ручки фиксации верхнего вала
Верхний вал прижимается/регулируется для регулировки толщины металла

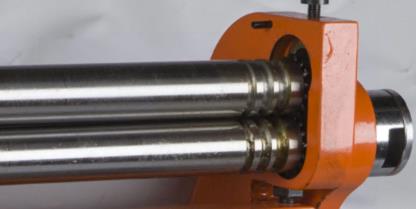

Канавки для прокатки прутка и формирования колец: Ø до 3 мм / до 4 мм / до 4,5÷5
- Тех. характеристики
STALEX 3-in-1/305x1
Рабочая длина, мм
305
Максимальная толщина резки, гибки и проката (вальцевания), мм
Низкоуглеродистой листовая сталь с прочностью σв ≤400МПА (мягкая сталь), мм
1,0
Алюминий, цветные металлы, мм
1,25
Нержавеющая сталь, мм
0,55
Максимальный угол гиба
90°
Диаметр валов, мм
39
Габариты, мм
490х330х420
Масса нетто/брутто, кг
43/45
-
Видео
Комбинирование функций резки, гибки и проката (вальцевания).
Идеальная комбинация для обработки листового металла толщиной до 1,0 мм.
Вальцы с диаметром 36 мм.
Вальцы имеют трёхваловую конструкцию, верхний вал консольно отводится в сторону для быстрого съёма обечайки.
Точно полированные вальцы из углеродистой стали.
На вальцах станка расположены желоба для гибки арматуры.
На станке установлен откидной защитный кожух для предотвращения попадания в вальцы посторонних предметов во время выполнения другой операции.
Гибка на максимальный угол 90°.
Гибка происходит по типу гибки на прессе – гибочными штампами (пуансон х матрица).
Съемные сегменты пуансона позволяют производить отбортовку поддонов и коробов.
Гильотина станка идеально режет металл до 1.0 мм.
Задняя часть станка имеет ограничитель подачи листа, для резки листа на заданный размер.
Для снижения усилия оператора во время работы станок оснащен удобной рукоятью большой длины с противоскользящими наконечниками, рукоять возможно установить на любую сторону станка.
Право и левосторонняя возможность работы. При вращении рукояти в движение приводится все три узла, в время закрытия пуансона/матрицы, поднимаются гильотинные ножи (во время закрытия гильотинных ножей, поднимается пуансон с матрицы).
Особенности:
- Комбинирование функций резки, гибки и проката
- Подходит для резки мягкой стали, алюминия, латуни, меди и пластика
- Максимальная толщина обрабатываемого металла 1,0 мм
- Раскрытие верхнего ножа, установленного под углом 2 мм (левая часть 10 мм, правая часть 2 – 3 мм)
- Отшлифованные ножи для резки (поворотные для удвоенного срока службы / размер нижнего и верхнего ножа одинаковые - 20х8,5х355 мм)
- Площадка-основание для размещения и прижима листа перед резкой (365х87 мм / глубина 87 мм, с учётом размера нижнего ножа 20х8,5х355 мм)
- Жесткая стальная конструкция
- Комплект гибочных штампов
- Гибка на максимальный угол 90°
- Регулируемый ограничитель подачи листа – 300 мм резка/240 мм гибка
- Канавки для прокатки прутка и формирования колец: Ø до 3 мм / до 4 мм / до 4,5÷5 мм
|
|
|
|
Stalex 3-in-1/305 Матрица 353 мм (сплошная) Пуансон 305 мм, (5 сегментов – 26/51/51/77/100 мм) Макс. открытие Матрицы/Пуансона ≈ 7 мм (+5 мм вход пуансона в матрицу) |
|
|
|
Высота сегментов – 45 мм, глубина матрицы (входа пуансона в матрицу) – 5 мм |
|
|
|
| Система регулировки антипрогиба матрицы исключающая прогиб | |
|
|
Отшлифованные ножи для резки (поворотные для удвоенного срока службы / размер нижнего и верхнего ножа одинаковые - 20х8,5х355 мм) Просвет гильотинных ножей – от 3 мм до 10 мм (левая часть 10мм, правая часть 2 – 3 мм) |
|
|
|
| Прижим листа для гильотины | |
|
|
|
|
Рабочий стол для гильотины + направляющая для листа для резки под углом 90°. Размер рабочего стола (для гильотины) – 365х87 мм / глубина 87 мм, с учётом размера нижнего ножа 20х8,5х355 мм) |
|
|
|
Регулируемый ограничитель подачи листа – 300 мм резка/240 мм гибка
|
|
|
|
|
Две маслёнки смазывающие эксцентриковый механизм вращения (кривошип) Кривошипы подлежат смазке смазочным шприцем по мере необходимости Не следует вводить слишком большое количество смазки На поверхности скольжения верхнего рычага следует нанести тонкий слой масла. |
|
|
|
|
|
Ручки подъёма заднего вала Диаметр валов – 36 мм |
|
|
|
|
|
Ручки фиксации верхнего вала Верхний вал прижимается/регулируется для регулировки толщины металла |
|
|
|
Канавки для прокатки прутка и формирования колец: Ø до 3 мм / до 4 мм / до 4,5÷5 |
|
STALEX 3-in-1/305x1 |
|
|
Рабочая длина, мм |
305 |
|
Максимальная толщина резки, гибки и проката (вальцевания), мм |
|
|
Низкоуглеродистой листовая сталь с прочностью σв ≤400МПА (мягкая сталь), мм |
1,0 |
|
Алюминий, цветные металлы, мм |
1,25 |
|
Нержавеющая сталь, мм |
0,55 |
|
Максимальный угол гиба |
90° |
|
Диаметр валов, мм |
39 |
|
Габариты, мм |
490х330х420 |
|
Масса нетто/брутто, кг |
43/45 |
