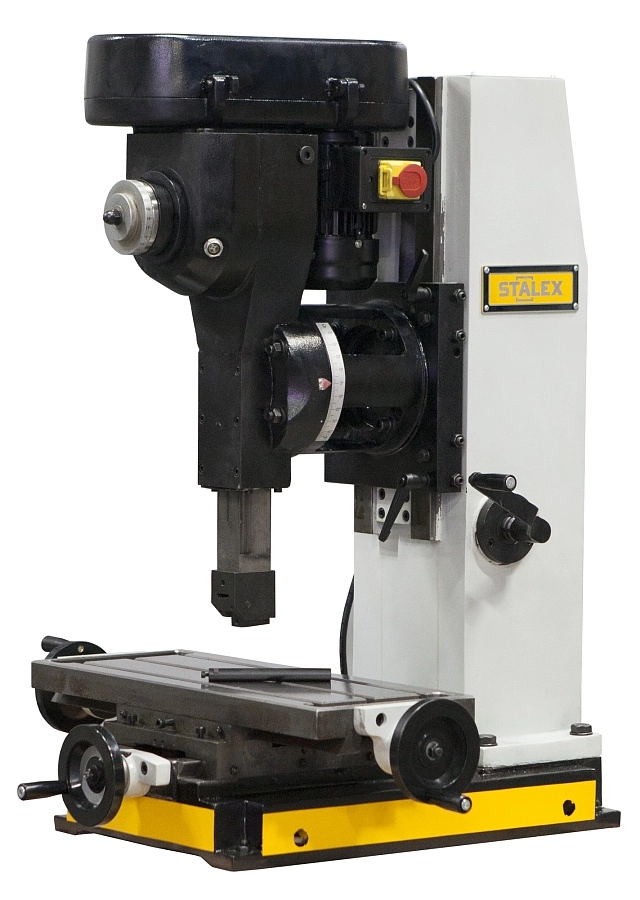

Долбежный станок STALEX B5013
Артикул: 376602
Категория: Долбежные станки
Гарантия: 12 месяцев
Товар на складе
Гарантия лучшей цены
Персональное предложение
-
Описание

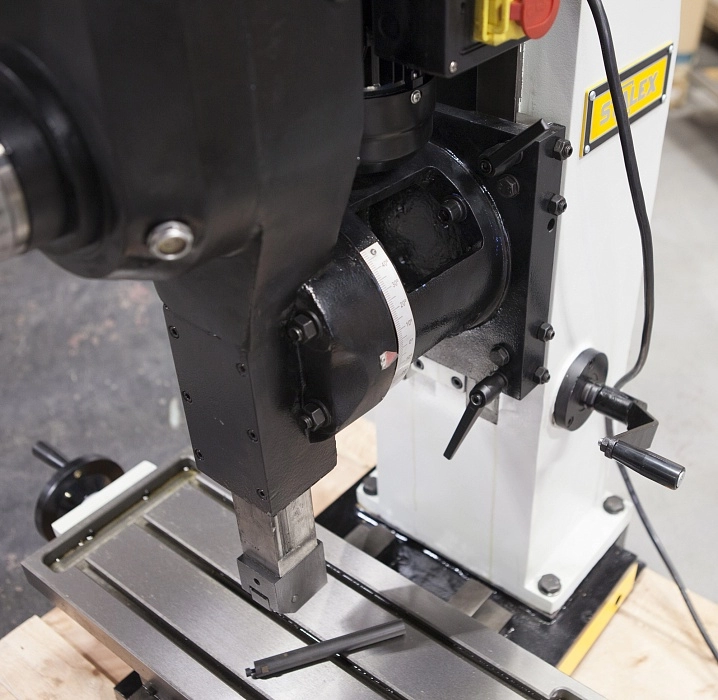

Cтанок B5013 используется для строгания паза в глухом отверстии, обработки прямоугольной (шлицевой) щели и шпоночного паза в отверстии. Станок оснащен рабочим столом, продольное и поперечное перемещение которого осуществляется механически. Возможность поворота головы станка влево и вправо на 90°. Долбежные станки по металлу - предназначены для обработки долблением плоских и фасонных поверхностей, изготовления шпоночных пазов, шлицев, канавок в цилиндрических, конических, фасонных и плоских поверхностях. Долбежные станки успешно применяются в единичном и мелкосерийном производстве, а также в ремонтных мастерских.

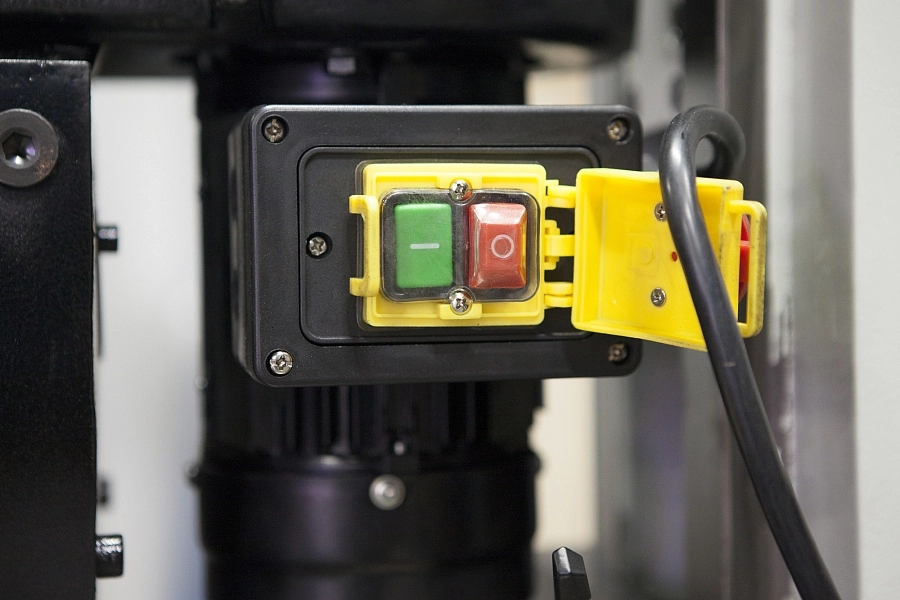

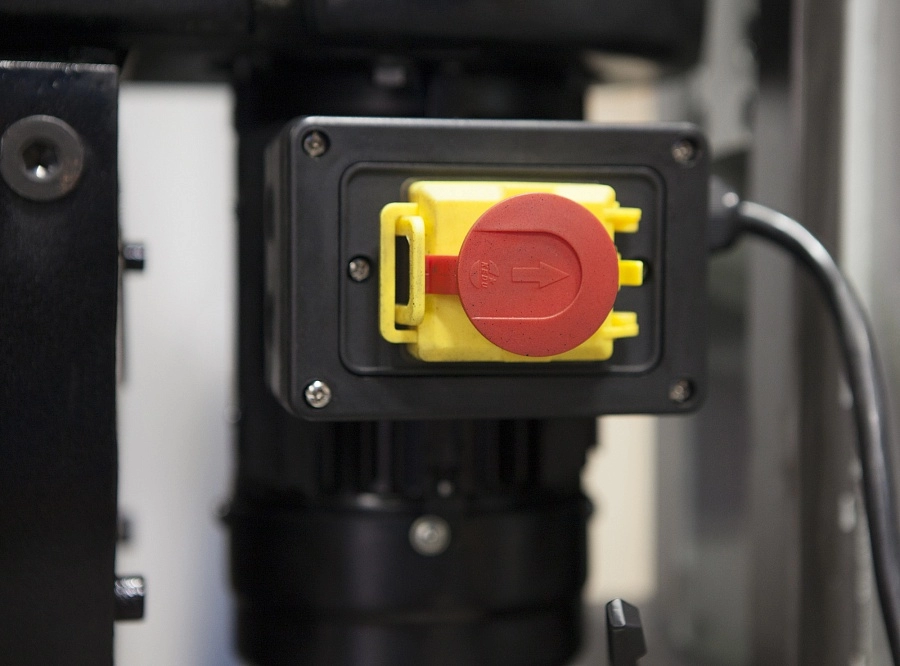

Принцип работы долбежных станков: возвратно-поступательное движение резца в вертикальной плоскости. Для включения/выключения станка установлена кнопочная панель.
Особенности:
• Прочная стальная конструкция

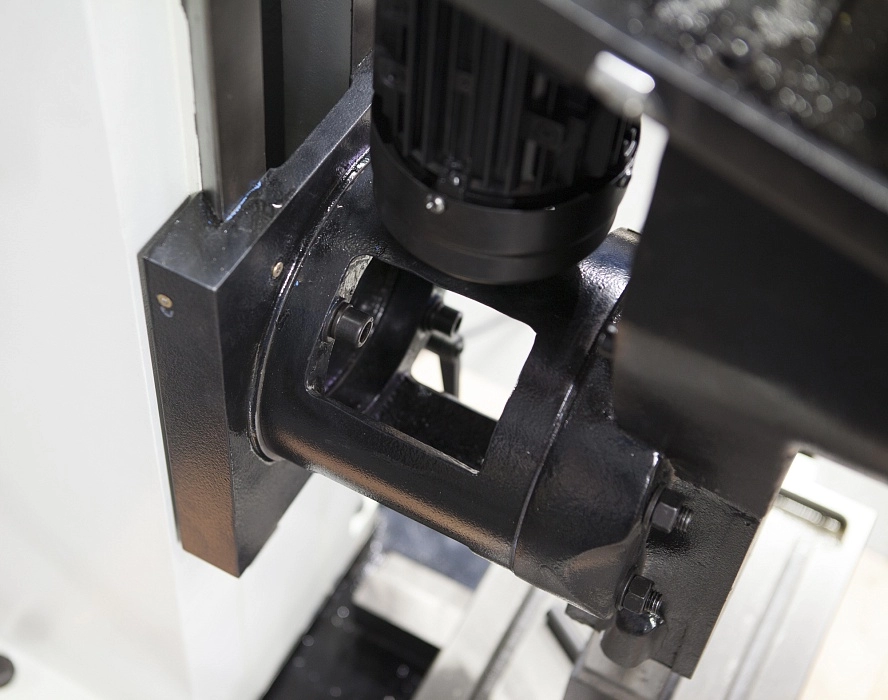

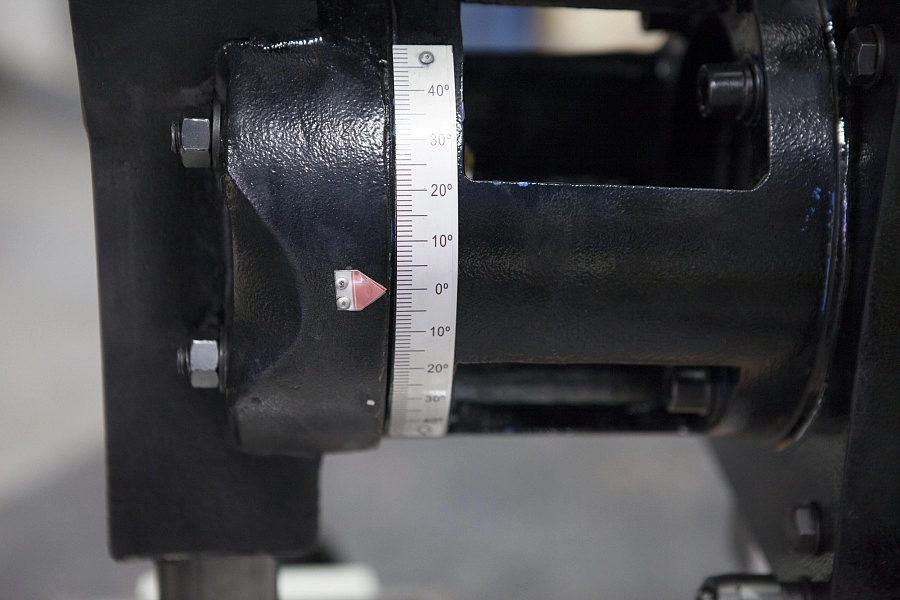

• Поворот головы станка на 90° (±45°) в обе стороны

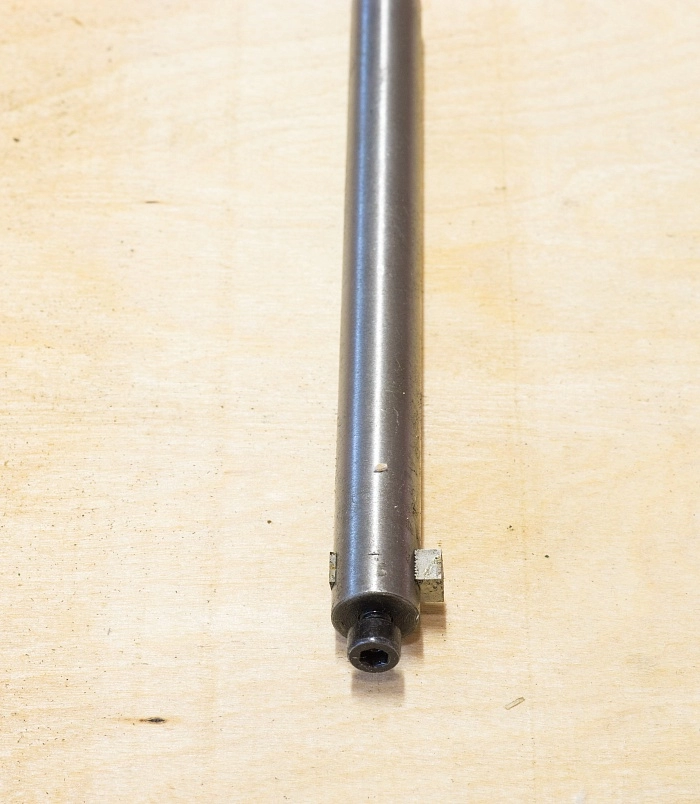

• Перемещение фрезерной оправки 0-125 мм
• Ход ползуна 60-350 ударов в минуту (6 циклов)

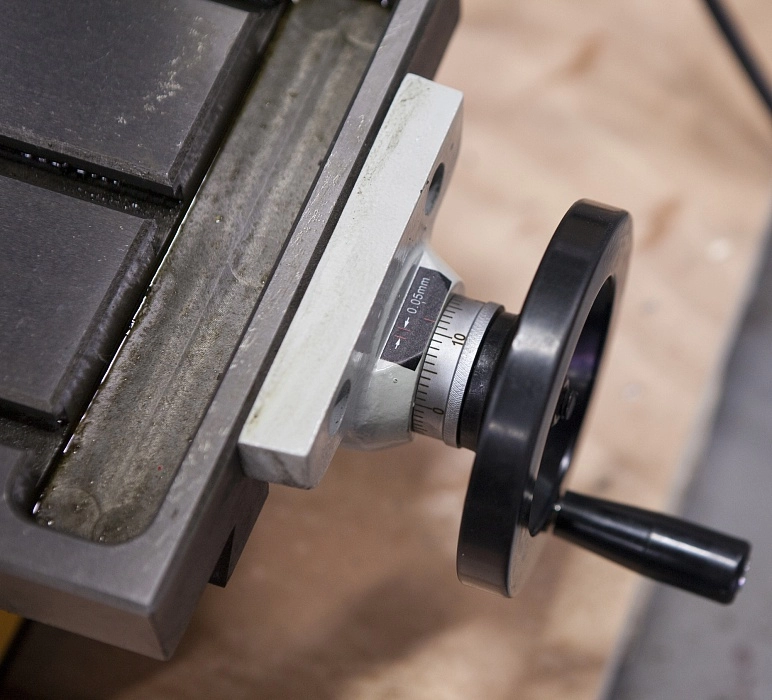

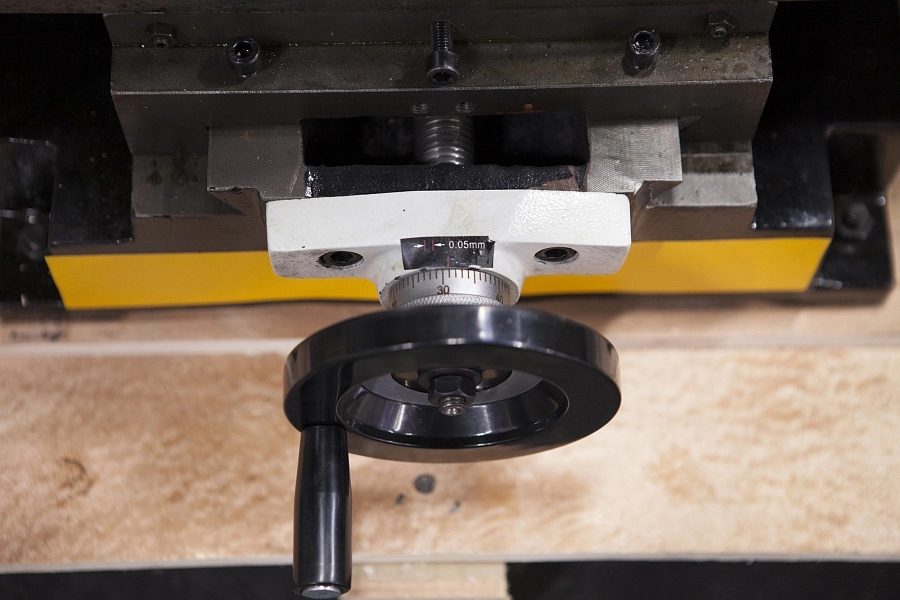

• Механическая регулировка продольного и поперечного перемещения рабочего стола - Тех. характеристики
STALEX B5013
Ширина паза в стандартной комплектации
6 мм
Макс. ход фрезы
125 мм
Ширина и глубина держателя фрезы
50х63 мм
Макс. ход подвижной пластины (головы)
350 мм
Расстояние между осью инструмента и стенки колонны
236 мм
Расстояние между осью инструмента и направляющих подвижной пластины (салазки)
210 мм
Кол-во ударов
30-350 ударов/мин (6 ступеней)
Привод

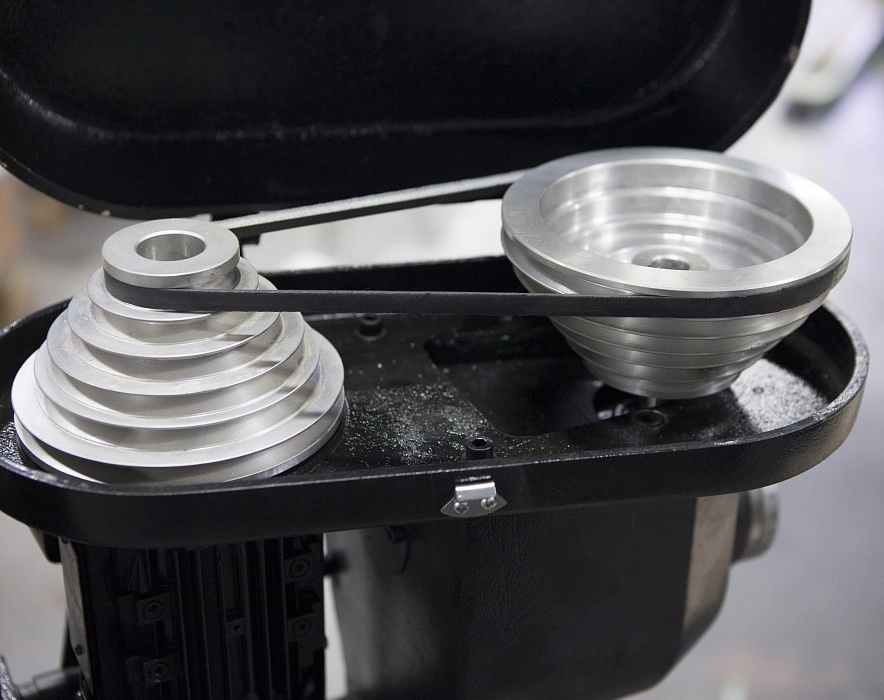

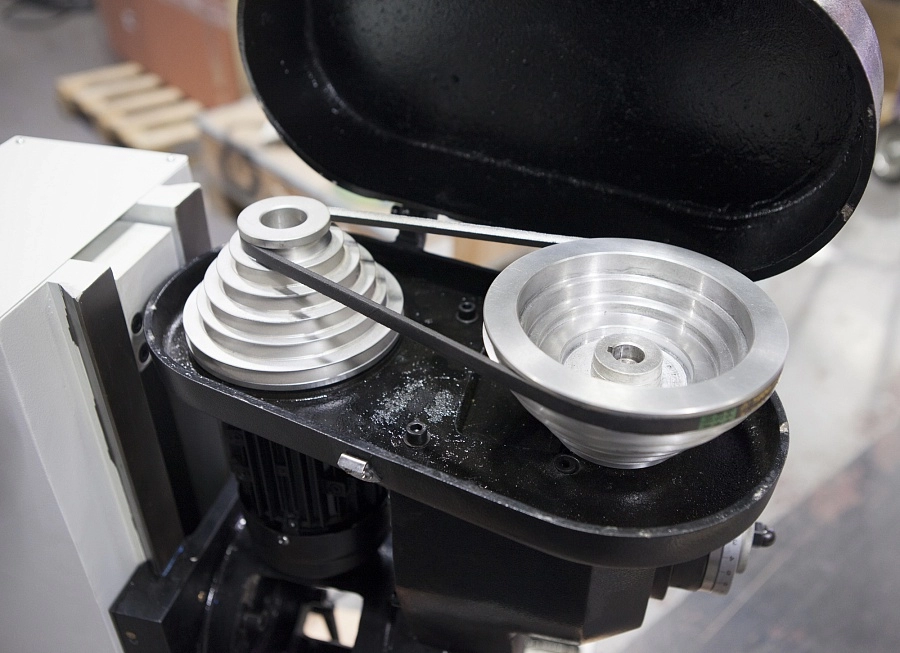

клиноременная передача
Т образные пазы
Ширина паза
Ширина ⊥ паза
Номинальное отклонение
3 паза, длиной 49 мм
12 мм
19 мм
+2 мм

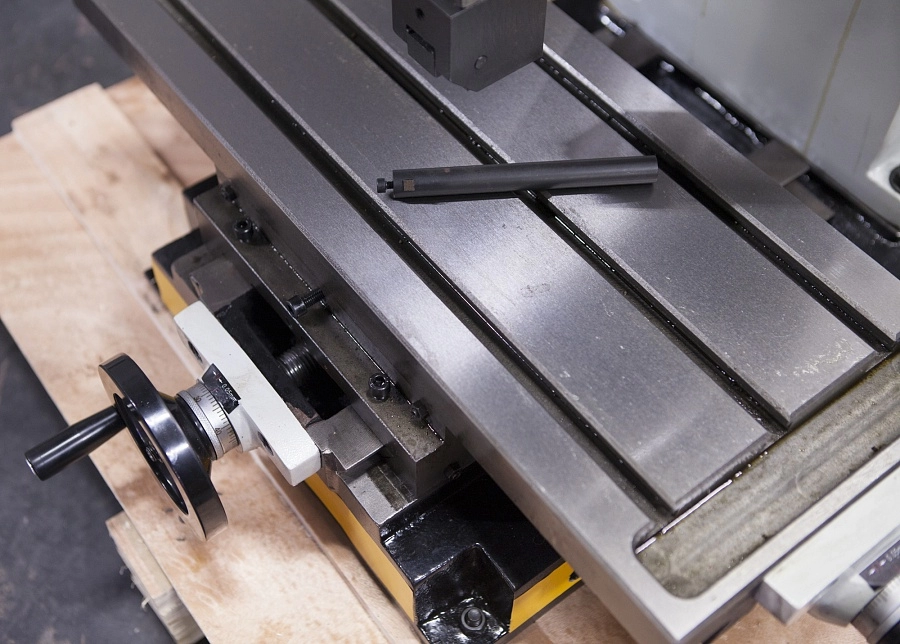

Рабочий стол
600*240 мм
Поперечный ход рабочего стола
340 мм
Продольный ход рабочего стола (фронтальное перемещение
130 мм
Поворот головы (Право и лево)
90° (±45°)
Двигатель
380 В/50 Гц/0,25 кВт
Габаритные размеры (ДхШхВ)
1090*1120*790 мм
Масса нетто/брутто
330/380 кг
-
Аксессуары
Принцип работы долбежных станков: возвратно-поступательное движение резца в вертикальной плоскости. Для включения/выключения станка установлена кнопочная панель.
Особенности:
• Прочная стальная конструкция
• Поворот головы станка на 90° (±45°) в обе стороны
• Перемещение фрезерной оправки 0-125 мм
• Ход ползуна 60-350 ударов в минуту (6 циклов)
• Механическая регулировка продольного и поперечного перемещения рабочего стола
|
STALEX B5013 |
|
|
Ширина паза в стандартной комплектации |
6 мм |
|
Макс. ход фрезы |
125 мм |
|
Ширина и глубина держателя фрезы |
50х63 мм |
|
Макс. ход подвижной пластины (головы) |
350 мм |
|
Расстояние между осью инструмента и стенки колонны |
236 мм |
|
Расстояние между осью инструмента и направляющих подвижной пластины (салазки) |
210 мм |
|
Кол-во ударов |
30-350 ударов/мин (6 ступеней) |
|
Привод |
клиноременная передача |
|
Т образные пазы Ширина паза Ширина ⊥ паза Номинальное отклонение |
3 паза, длиной 49 мм 12 мм 19 мм +2 мм |
|
Рабочий стол |
600*240 мм |
|
Поперечный ход рабочего стола |
340 мм |
|
Продольный ход рабочего стола (фронтальное перемещение |
130 мм |
|
Поворот головы (Право и лево) |
90° (±45°) |
|
Двигатель |
380 В/50 Гц/0,25 кВт |
|
Габаритные размеры (ДхШхВ) |
1090*1120*790 мм |
|
Масса нетто/брутто |
330/380 кг |
