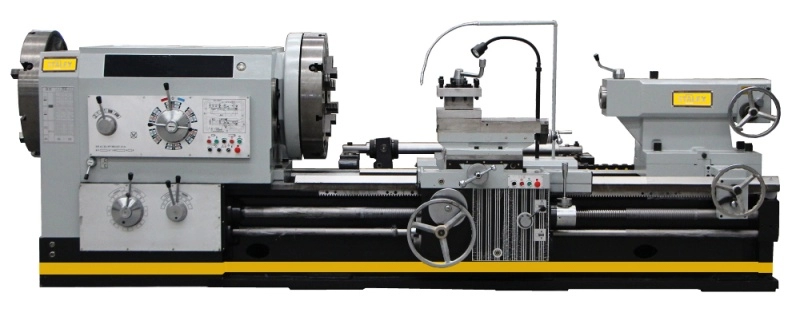

Трубонарезной станок STALEX Q1338x3000
Описание
- 4-х кулачковая планшайба Ø850 мм (2 шт.) электрозажим(педаль)
- 4-х позиционный резцедержатель
- Неподвижный люнет Ø150-450 мм
- Поддерживающий напольный люнет
- УЦИ по 3-м осям
- Конусная линейка
- Моторизованная задняя бабка
- Защитный экран патрона(2 шт.)
- Электрокомпоненты Schneider Electric
- Система подвода СОЖ
- LED лампа местного освещения
Подробные характеристики
|
Модель: |
Q1338x3000
|
|
Диаметр обточки над станиной |
Ø1000 мм |
|
Ø обточки над поперечным суппортом |
Ø610 мм |
|
Расстояние между центрами |
3000 мм |
|
Макс. длинна обточки |
2750 мм |
|
Ширина станины |
755 мм |
|
Макс. масса детали, обрабатываемой в центрах |
6 000 кг |
|
Частота вращения шпинделя, 9 |
6-205 об/мин |
|
Диапазон диаметров для нарезания резьбы |
Ø190-Ø380 мм |
|
4-х кулачковая планшайба |
Ø850 мм (2 шт) электрозажим |
|
Проходное отверстие шпинделя |
Ø390 мм |
|
Поперечный ход |
520 мм |
|
Продольная подача ось X(32) |
0,05-0,75 мм/об |
|
Поперечная подача ось Z(32) |
0,1-1,5 мм/об |
|
Метрическая резьба, 23 |
1-15 мм |
|
Дюймовая резьба, 22 |
28-2 TPI
|
|
Максимальный размер инструмента |
45х45 мм |
|
Угол поворота резцедержателя |
90º |
|
Ускор. перем. продольного суппорта ось Z |
3,640 мм/мин |
|
Ускор. перем. поперечного суппорта ось X |
1,870 мм/мин |
|
Конус пиноли задней бабки: |
MT-6 |
|
Ход пиноли задней бабки |
300 мм |
|
Диаметр пиноли задней бабки |
Ø160 мм |
|
Габаритные размеры станка(ДхШхВ) |
6400×2100×1700 мм |
|
Мощность главного привода |
22,0 кВт |
|
Мощность двигателя подачи |
1,5 кВт |
|
Мощность двигателя СОЖ |
0,125 кВт |
|
Масса нетто |
14300 кг |
Комплектация
- 4-х кулачковая планшайба Ø850 мм (2 шт.) электрозажим(педаль)
- 4-х позиционный резцедержатель
- Неподвижный люнет Ø150-450 мм
- Поддерживающий напольный люнет
- УЦИ по 3-м осям
- Конусная линейка
- Моторизованная задняя бабка
- Защитный экран патрона (2 шт)
- Электрокомпоненты Schneider Electric
- Система подвода СОЖ
- LED лампа местного освещения
