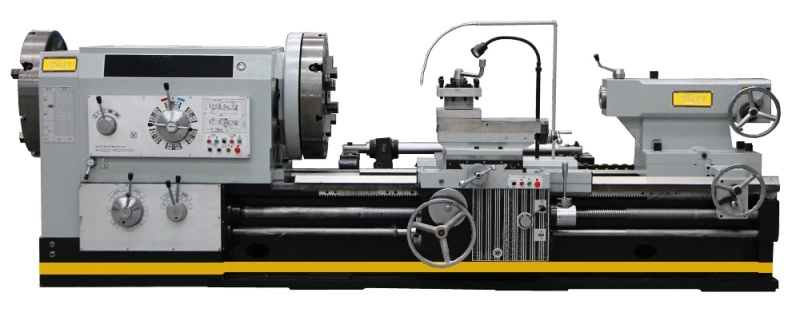

Трубонарезной станок STALEX Q1327x3000
Описание
- 4-х кулачковая планшайба Ø800 мм (2 шт.)
- 4-х позиционный резцедержатель
- Неподвижный люнет Ø150-450 мм
- Поддерживающий напольный люнет
- УЦИ по 3-м осям
- Конусная линейка
- Моторизованная задняя бабка
- Защитный экран патрона (2 шт.)
- Электрокомпоненты Schneider Electric
- Система подвода СОЖ
- LED лампа местного освещения
Подробные характеристики
|
Модель: |
Q1327x3000 |
|
Диаметр обточки над станиной |
Ø1000 мм |
|
Ø обточки над поперечным суппортом |
Ø610 мм |
|
Расстояние между центрами |
3000 мм |
|
Макс. длинна обточки |
2750 мм |
|
Ширина станины |
755 мм |
|
Макс. масса детали, обрабатываемой в центрах |
6 000 кг |
|
Частота вращения шпинделя, 12 |
16-380 об/мин |
|
Диапазон диаметров для нарезания резьбы |
Ø130-Ø270 мм |
|
4-х кулачковая планшайба |
Ø 800 мм |
|
Проходное отверстие шпинделя |
Ø280 мм |
|
Поперечный ход |
520 мм |
|
Продольная подача ось X(40) |
0,05-1,5 мм/об |
|
Поперечная подача ось Z(40) |
0,1-3 мм/об |
|
Метрическая резьба, 30 |
1-30 мм |
|
Дюймовая резьба, 27 |
28-1 TPI |
|
Максимальный размер инструмента |
45х45 мм |
|
Угол поворота резцедержателя |
90º |
|
Ускор. перем. продольного суппорта ось Z |
3,640 мм/мин |
|
Ускор. перем. поперечного суппорта ось X |
1,870 мм/мин |
|
Конус пиноли задней бабки: |
MT-6 |
|
Ход пиноли задней бабки |
300 мм |
|
Диаметр пиноли задней бабки |
Ø160 мм |
|
Габаритные размеры станка(ДхШхВ) |
6300×2100×1600 мм |
|
Мощность главного привода |
22,0 кВт |
|
Мощность двигателя подачи |
1,5 кВт |
|
Мощность двигателя СОЖ |
0,125 кВт |
|
Масса нетто |
11500 кг |
Комплектация
- 4-х кулачковая планшайба Ø800 мм (2 шт.)
- 4-х позиционный резцедержатель
- Неподвижный люнет Ø150-450 мм
- Поддерживающий напольный люнет
- УЦИ по 3-м осям
- Конусная линейка
- Моторизованная задняя бабка
- Защитный экран патрона (2 шт.)
- Электрокомпоненты Schneider Electric
- Система подвода СОЖ
- LED лампа местного освещения
