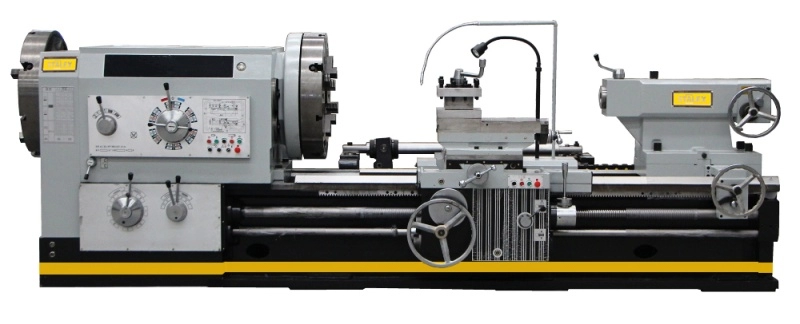

Трубонарезной станок STALEX Q1327x1500
Описание
Станок модели Q1327 является универсальным токарно-трубонарезным станком, предназначенным для обтачивания концов труб, включая точение конусов и нарезания на них резьб: метрических, дюймовых, конических в условиях единичного и мелкосерийного производства. На станке можно обрабатывать детали трубных соединений, нарезку замковой резьбы на бурильных трубах, применяемых для добычи и транспортировки нефти и природного газа и в нефтедобывающей промышленности.Станок оснащен конусной линейкой для обработки конических поверхностей и нарезания конических резьб. Обрабатываемая труба пропускается через полый шпиндель и зажимается двумя 4-х кулачковыми планшайбами Ø800 мм. Другой, длинный конец трубы, проходящий через шпиндель поддерживается напольным люнетом. Шпиндель имеет прямое и обратное вращение. Станина станка выполнена из высококачественного серого чугуна, направляющие отшлифованы и закалены ТВЧ и имеют твердость HRC 55 единиц.
Электрокомпоненты применяемые в станке Schneider Electric.
Изготовлен по стандартам СЕ.
Комплект поставки:
- 4-х кулачковая планшайба Ø800 мм (2 шт.)
- 4-х позиционный резцедержатель
- Неподвижный люнет Ø150-450 мм
- Поддерживающий напольный люнет
- УЦИ по 3-м осям
- Конусная линейка
- Защитный экран патрона (2 шт.)
- Электрокомпоненты Schneider Electric
- Система подвода СОЖ
- LED лампа местного освещения
Подробные характеристики
|
Модель: |
Q1327x1500 |
|
Диаметр обточки над станиной |
Ø1000 мм |
|
Ø обточки над поперечным суппортом |
Ø610 мм |
|
Расстояние между центрами |
1500 мм |
|
Макс. длинна обточки |
1250 мм |
|
Ширина станины |
755 мм |
|
Макс. масса детали, обрабатываемой в центрах |
6 000 кг |
|
Частота вращения шпинделя, 12 |
16-380 об/мин |
|
Диапазон диаметров для нарезания резьбы |
Ø130-Ø270 мм |
|
4-х кулачковая планшайба |
Ø 800 мм |
|
Проходное отверстие шпинделя |
Ø280 мм |
|
Поперечный ход |
520 мм |
|
Продольная подача ось X(40) |
0,05-1,5 мм/об |
|
Поперечная подача ось Z(40) |
0,1-3 мм/об |
|
Метрическая резьба, 30 |
1-30 мм |
|
Дюймовая резьба, 27 |
28-1 TPI |
|
Максимальный размер инструмента |
45х45 мм |
|
Угол поворота резцедержателя |
90º |
|
Ускор. перем. продольного суппорта ось Z |
3,640 мм/мин |
|
Ускор. перем. поперечного суппорта ось X |
1,870 мм/мин |
|
Конус пиноли задней бабки: |
MT-6 |
|
Ход пиноли задней бабки |
300 мм |
|
Диаметр пиноли задней бабки |
Ø160 мм |
|
Габаритные размеры станка(ДхШхВ) |
4800×2100×1600 мм |
|
Мощность главного привода |
22,0 кВт |
|
Мощность двигателя подачи |
1,5 кВт |
|
Мощность двигателя СОЖ |
0,125 кВт |
|
Масса нетто |
10000 кг |
Комплектация
- 4-х кулачковая планшайба Ø800 мм (2 шт.)
- 4-х позиционный резцедержатель
- Неподвижный люнет Ø150-450 мм
- Поддерживающий напольный люнет
- УЦИ по 3-м осям
- Конусная линейка
- Защитный экран патрона (2 шт.)
- Электрокомпоненты Schneider Electric
- Система подвода СОЖ
- LED лампа местного освещения
