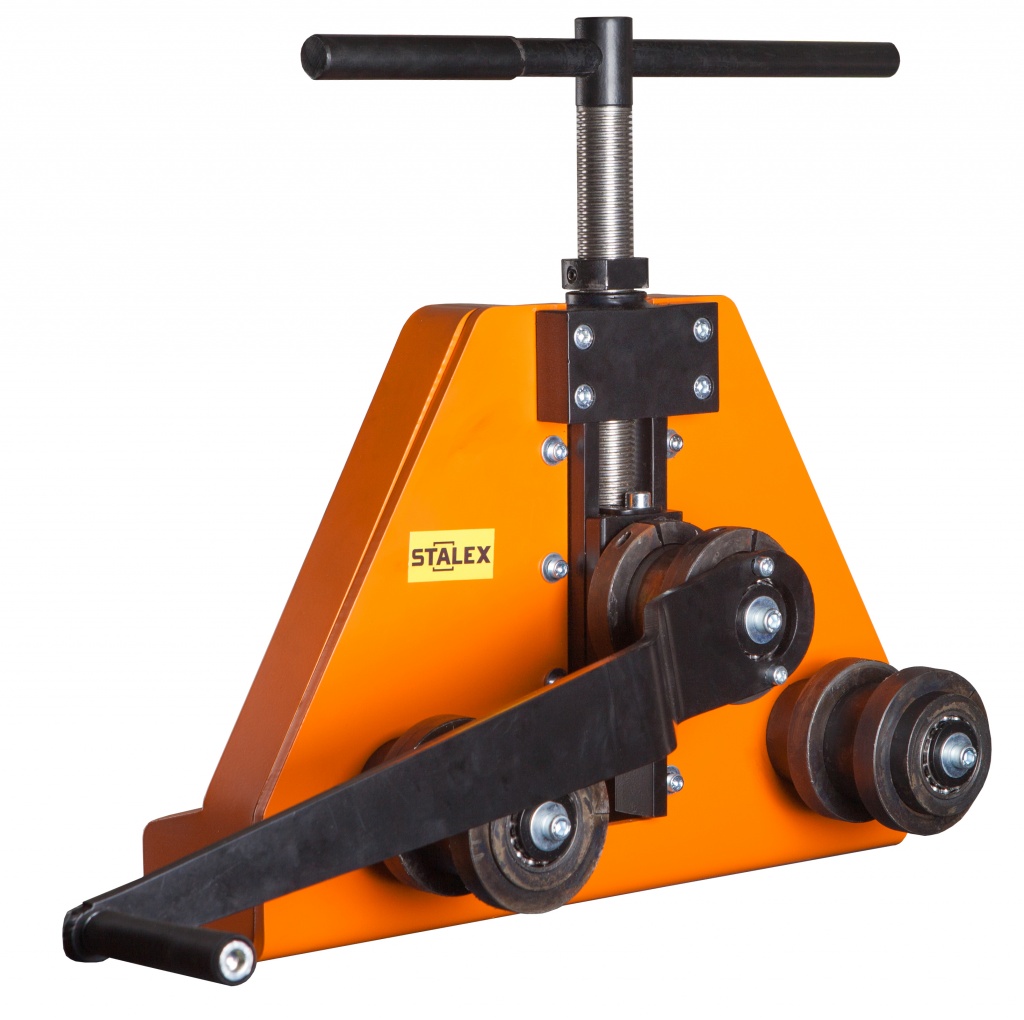

Станок профилегибочный ручной STALEX TG-50
Описание
Stalex TG-50 – механический профилегиб с наружными роликами, удобен при работе с заготовкой «колесо» или «круг». Рабочие ролики легко выдвигаются с валов для съёма получаемой заготовки. Предназначен для гибки труб профильного и круглого сечения из металла или другого материала по заданному радиусу, методом прокатки.
На верхнем прижимном ролике крепится рычаг (ручка) для прокатывания заготовок. Толщина стенки профильной и круглой трубы 1.5-2 мм.
Профильная труба – макс. размер 50х30х1,5мм (плашмя).
Профильная труба – макс. размер 30х30х2мм.
Круглая труба - макс. размер Ø30х2мм.
В стандартной комплектации станок оснащен универсальным комплектом роликов для работы с профильной трубой от 15х15 до 40х40 и 50х30мм.
Дополнительно можно приобрести ролики под круглую трубу – до Ø30мм.
Все ролики изготовлены из Стали 45 (конструкционная углеродистая качественная) и закалены.
Корпус станка покрыт порошковой краской - это защищает станок от коррозии и мелких повреждений и продлевает срок службы станка.
Стопорная гайка на ходовом винте позволяет изготавливать изделия с высокой повторяемостью.
Усиленный ходовой винт с крупным шагом резьбы для более простого вращения.
Удобная ручка вращения ходового винта.
Станок обязательно крепится к верстаку.
|
|

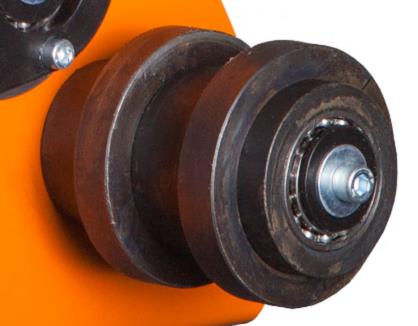

Закаленные ролики
Долгий срок службы гарантируют установленные на всех станках STALEX серии TR и TG закаленные ролики из конструкционной углеродистой качественной стали 45. Твёрдость закалки металла – около 40HRC. В конструкции роликов применены подшипники, обеспечивающие легкость и простоту использования.
|
|
|

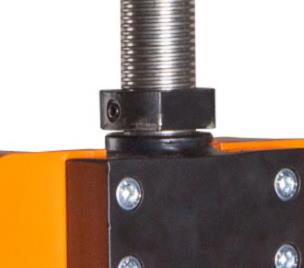

Стопорная гайка Стопорная гайка фиксации на ходовом винте для изготовления изделий с высокой повторяемостью.
|
|
|
Корпус станка Корпус станка изготовлен из высокопрочной стали марки 3 толщиной 8 мм для STALEX TG-50. В комплекте поставляется удобная изогнутая ручка на вращение прижимного ролика.
|
|
|

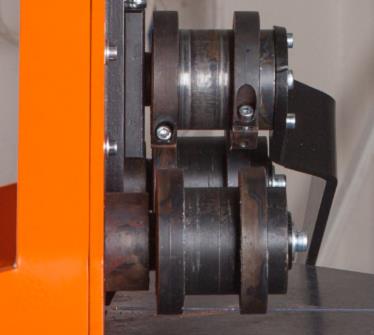

Регулируемые ролики Закаленные нижние ролики возможно регулировать под размер профильной трубы от от 15х15 до 40х40 и 50х30мм.
|
|
|
Профилегиб с наружными роликами Удобен при работе с заготовкой «колесо» или «круг», после получения нужного профиля, отодвигается верхний ролик для снятия заготовки со станка. |
|
|
Порошковая покраска Все станки окрашены порошковым методом, что продлевает срок эксплуатации, защищает оборудование от ржавчины и коррозии.
|
|
|

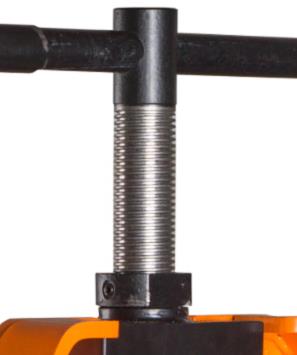

Усиленный ходовой винт Усиленный ходовой винт облегчает вращение и прижим трубы. На винте используется трапецеидальная однозаходная резьба, что гарантирует более долгий срок службы.
|
Подробные характеристики
|
|
STALEX TG-50 |
|---|---|
|
Ролики универсальные для профильной трубы 15-50 мм. для трубогиба TG-50 |
|
| Габариты |
500х350х400 мм |
| Масса нетто/брутто |
40 кг |
|
Таблица гибки для разных заготовок |
||||
| Сталь, мм |
20х20х2 |
25х25х2 |
30х30х2 |
40х40х1.5 |
|
Медь, мм |
20х20х2.2 |
25х25х2.2 |
30х30х2.2 |
40х40х2.2 |
|
Алюминий, мм |
20х20х2.5 |
25х25х2.5 |
30х30х2.5 |
40х40х2.5 |
|
Минимальный радиус, мм |
150 |
160 |
240 |
250 |
|
Минимальный диаметр, мм |
300 |
320 |
480 |
500 |
* На тонкостенных трубах до 1,5мм возможны заломы при гибке заготовок, данный эффект распространён на всех трубогибах методом прокатки не зависимо от поставщика и модели. При работе с тонкостенной заготовкой - эффект устраняется при помощи заполнения заготовки песком.
| Технические данные | |
|
Диаметр верхнего ролика |
65 мм |
|
Рабочая длина верхнего ролика |
46 мм |
|
Диаметр нижнего ролика |
65 мм |
|
Рабочая длина нижнего ролика |
46 мм |
|
Максимальное расстояние между верхним и нижними роликами |
55 мм |
|
Межосевое расстояние между нижними роликами |
280 мм |
Станок предназначен для работы с заготовками из низколегированной стали (основное применение – строительство теплиц, навесные конструкции, козырьки, гибка в кольцо, бытовое использование и прочее), для производства изделий из высоколегированных и нержавеющих сталей станок не предназначен.
