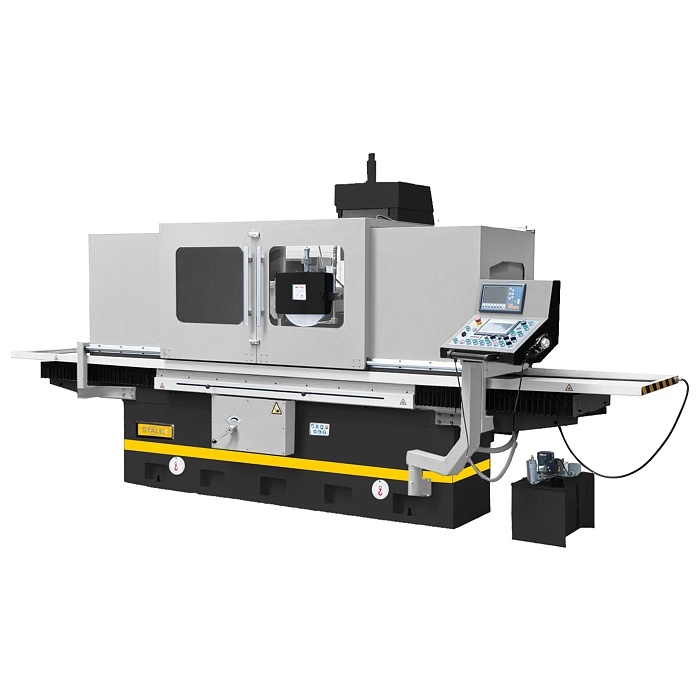

Плоскошлифовальный станок STALEX SG-60160AHD
Характеристики
| Частота вращения шпинделя, об/мин | 1450 |
| Напряжение питания, В | 380 |
| Размер стола, мм | 600х1600 |
| Общая мощность, кВт | 18.0 |
Описание
Станок предназначен для чистовой обработки в ручном и автоматическом режиме методом шлифования черных металлов, а также материалов, поддающихся абразивной обработке.- Станина станка отлита из высококачественного чугуна с толстыми стенками, отшлифована и отшабрена, усилена ребрами жесткости;
- Шпиндель опирается на точные подшипники, установленные с предварительным натягом, что позволяет выполнять точные операции шлифования
- Автоматическая система смазки, обеспечивает достаточную смазку ходового винта и направляющих.
- Максимально возможная стандартная комплектация позволяет широко использовать возможности станка.
- Выносной пульт управления с PLC контроллером Siemens и сенсорным экраном
- ШВП на поперечной подаче
- Электрокомпоненты Siemens
- Изготовлен по стандартам CE
Комплект поставки
- Электромагнитный стол
- Шлифовальный круг с фланцами и съемником
- Балансировочный стенд с оправкой
- Система СОЖ с магнитным сепаратором и вытяжкой
- Выносной пульт, контроллер PLC Siemens
- Сенсорный экран
- УЦИ по 2-м осям
- Вертикальная микроподача
- Защита гидростанции
- Приспособление для параллельной правки
- Алмазный карандаш для правки круга
- Лампа местного освещения
- Защитный экран
- Регулировочные опоры
- Инструмент для обслуживания
Подробные характеристики
|
Модель |
SG-60160AHD |
|
Размер стола |
600х1600 мм |
|
Электромагнитная плита |
600х800(2 шт.) |
|
Т-образный паз, кол-во |
3х18 мм |
|
Макс. длина продольного шлифования |
1750 мм |
|
Макс. длина поперечного шлифования |
660 мм |
|
Макс. расстояние ось шпинделя-стол |
600 мм |
|
Максимальная нагрузка на стол |
1300 кг |
|
Скорость продольного перемещения стола, плавно |
5-25 мм/мин |
|
Автоматическое поперечное перемещение стола |
0,5-20 мм/цикл |
|
Ускоренное поперечное перемещение стола |
50-600 м/мин |
|
ВЕРТИКАЛЬНОЕ ПЕРЕМЕЩЕНИЕ ШПИНДЕЛЯ |
|
|
Автоподача вертикальная |
0,005/0,01/0,015/0,02/0,03/0,04 мм |
|
Ускоренное вертикальное перемещение |
50-500 мм/мин |
|
Ручная подача маховичка |
0,005 мм/об |
|
ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА |
|
|
Поперечный ход стола за оборот маховика |
5 мм |
|
Цена деления нониуса поперечного переемещения |
0,02 мм |
|
ШПИНДЕЛЬ |
|
|
Частота вращения шпинделя |
1450 об/мин |
|
Диаметр шлифовального круга |
350 мм |
|
Ширина шлифовального круга |
50 мм |
|
Отверстие шлифовального круга |
127 мм |
|
МОЩНОСТЬ |
|
|
Мощность шпинделя |
7,5 кВт |
|
Общая номинальная мощность |
18,0 кВт |
|
Мощность двигателя гидравлики |
5,5 кВт |
|
Габариты станка (ДхШхВ), мм |
5500х2750х2420 мм |
|
Масса нетто/брутто |
7000/7350 кг |
Комплектация
- Электромагнитный стол
- Шлифовальный круг с фланцами и съемником
- Балансировочный стенд с оправкой
- Система СОЖ с магнитным сепаратором и вытяжкой
- Выносной пульт, контроллер PLC Siemens
- Сенсорный экран
- УЦИ по 2-м осям
- Вертикальная микроподача
- Защита гидростанции
- Приспособление для параллельной правки
- Алмазный карандаш для правки круга
- Лампа местного освещения
- Защитный экран
- Регулировочные опоры
- Инструмент для обслуживания
