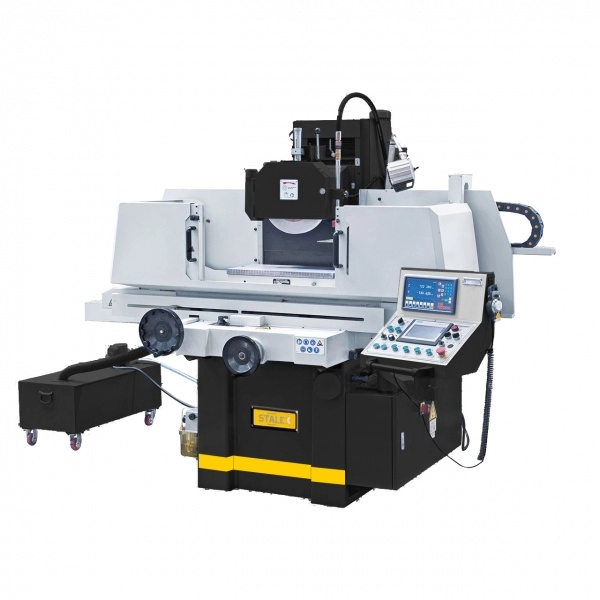

Плоскошлифовальный станок STALEX SG-3063AHD
Характеристики
| Мощность двигателя, кВт | 9.0 |
| Частота вращения шпинделя, об/мин | 1450 |
| Напряжение питания, В | 380 |
| Размер стола, мм | 305х635 |
Описание
Станок предназначен для чистовой обработки в ручном и автоматическом режиме методом шлифования черных металлов, а также материалов, поддающихся абразивной обработке.
-
Станина станка отлита из высококачественного чугуна с толстыми стенками, отшлифована и отшабрена, усилена ребрами жесткости
-
Включает в себя управление Siemens PLC для программирования простых циклов шлифования с помощью сенсорного экрана.
-
Сложная гидравлическая система обеспечивает мягкое управление столом даже при высокой нагрузке на стол.
-
Отдельный гидравлический блок, позволяет избежать вибрации и тепловой нагрузки.
-
Регулируемое продольное и поперечное движение стола с помощью концевых упоров
-
Автоматический подъем шпинделя, после окончания программы.
-
Шпиндель опирается на точные подшипники, установленные с предварительным натягом, что позволяет выполнять точные операции шлифования.
-
Автоматическая система смазки, обеспечивает достаточную смазку ходового винта и направляющих.
-
Максимально возможная стандартная комплектация позволяет широко использовать возможности станка.
-
Выносной пульт управления с PLC контроллером Siemens
-
Электрокомпоненты Siemens
-
Изготовлен по стандартам CE
Подробные характеристики
|
Модель |
SG 3063 AHD |
|
Размер стола |
305х635 мм |
|
Т-образный паз |
3/14 мм |
|
Макс. длина продольного шлифования |
765 мм |
|
Макс. длина поперечного шлифования |
340 мм |
|
Макс. расстояние ось шпинделя-стол |
580 мм |
|
Размер электромагнитного стола |
300х600 мм |
|
Максимальная нагрузка на стол |
270 кг |
|
Скорость продольного перемещения стола, плавно |
7-25 м/мин |
|
ВЕРТИКАЛЬНОЕ ПЕРЕМЕЩЕНИЕ ШПИНДЕЛЯ |
|
|
Автоподача вертикальная |
0,005/0,01/0,02/0,03/0,04/0,05 мм |
|
Ускоренное вертикальное перемещение |
460 мм/мин |
|
Цена деления нониуса вертикального перемещения |
0,005 мм/об |
|
Вертикальное перемещение за один оборот маховика |
2 мм/об |
|
ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА |
|
|
Поперечный ход стола за оборот маховика |
5 мм/об |
|
Цена деления нониуса поперечного перемещения |
0,02 мм |
|
Автоматическое перемещение стола |
0,5-8 мм/цикл |
|
Ускоренное перемещение стола |
990 мм/мин |
|
ШПИНДЕЛЬ |
|
|
Частота вращения шпинделя |
1450 об/мин |
|
Диаметр шлифовального круга |
350 мм |
|
Ширина шлифовального круга |
40 мм |
|
Отверстие шлифовального круга |
127 мм |
|
МОЩНОСТЬ |
|
|
Мощность шпинделя |
4,0 кВт |
|
Общая номинальная мощность |
9,0 кВт |
|
Двигатель СОЖ |
0,125 кВт |
|
Объем бака СОЖ |
100 л |
|
Объем бака гидросистемы |
85 л |
|
Мощность двигателя гидравлики |
2,2 кВт |
|
Двигатель поперечной подачи |
0,04 кВт |
|
Двигатель вертикального перемещения |
0,5 кВт |
|
Габариты станка(ДхШхВ), мм |
2350х2220х1910 |
|
Масса нетто/брутто |
2375/2850 кг |
Комплектация
- Электромагнитный стол
- Шлифовальный круг с фланцами и съемником
- Балансировочный стенд с оправкой
- Система СОЖ с магнитным сепаратором
- Защита гидростанции
- Защитное ограждение стола
- Приспособлении для параллельной правки круга
- Выносной пульт PLC контроллер
- Электронный маховичок ручного перемещения по осям Y/Z
- УЦИ по 2-м осям
- Алмазный карандаш
- Лампа местного освещения
- Защитный экран
- Регулировочные опоры
- Инструмент для обслуживания
