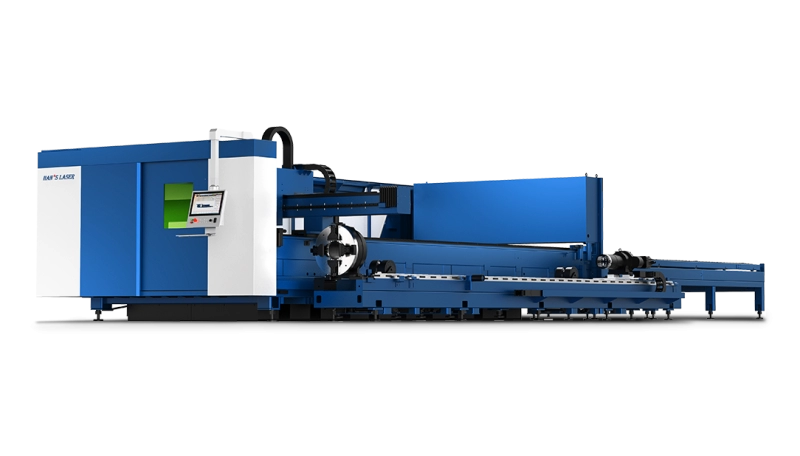

Лазерный комплекс Han’s Laser серия TP
Описание
В отличие от типовых комбинированных станков других производителей, станок серии TP имеет закрытый кожух, эффективную систему дымоудаления, благодаря чему вредные газы не попадают в цех.
За счет большего диаметра системы очистки происходит более эффективная система откачки дыма и загрязнений из каждой зоны. Данная серия предоставляет пользователю многофункциональность, высокую производительность, фиксированную рабочую поверхность, эргономичный дизайн и простоту управления.
Экономически выгодное решение для резки листа и профилей.
Серия TP подойдет для тех, кому важна универсальность!
ПРЕИМУЩЕСТВА
- Многофункциональность: станок «2 в 1»
- Безупречное качество кромки при раскрое листа так и трубы/профиля
- Низкое энергопотребление, экономичное решение для любой задачи
- Комплектация «под ключ»
- Эргономичный дизайн, удобство эксплуатации и обслуживания
- Эффективная фирменная система удаления дыма
|
КОНФИГУРАЦИЯ |
ОПИСАНИЕ |
МАРКА |
|
Лазерный источник |
• Оптоволоконный лазер: от 1.0 до 6.0 кВт |
Han’s Laser (КНР) |
|
Лазерная голова |
· Мощность: до 6 кВт · Длина фокуса: 200 мм · Регулировка фокуса: от -20 до +16 мм · Макс. рабочее давление газа: 25 bar |
Han’s Laser (КНР) |
|
Система ЧПУ CypCut Laser Cutting Control System |
· Процессор: Bosch Rexroth MTX · Жесткий диск: 128 ГБ, память: 8 ГБ · ОС: WINDOWS 10 IOT · Сенсорный дисплей 19” · Производитель: Han’s SMC (КНР) |
Han’s 801 (КНР) |
|
Пневматическая система |
• Редукционный клапан |
Park (США) / Airtac (КНР) / SMC (Япония) / AVENTICS (Германия)
|
|
• Электрический пропорциональный клапан |
· Innovance (КНР) |
|
|
Система привода |
• Прецизионные линейные блоки подшипников |
HIWIN / TOCO (КНР ) |
|
• Прецизионный планетарный редуктор |
· Desboer (Япония&КНР) |
|
|
• Прецизионные косозубые зубчатые рейки |
· YYC / SVAROG (КНР) |
|
|
• Серводвигатель переменного тока |
Innovance (КНР) |
|
|
Автоматический контроль высоты лазерной головы |
• Емкостной датчик |
Han’s SMC (КНР) |
|
Система пыле / влагозащиты |
• Защитный кожух оптической головы |
Han’s (КНР) |
|
Электрическая система |
• Контактор, автомат и т.д. |
Schneider (Франция) |
|
• Фотоэлектрический переключатель |
SICK (Германия) |
|
|
• Электрический терминал |
Phoenix Contact (Германия) |
|
|
Программное обеспечение |
CNC KAD
|
METALIX (Израиль) Lamtek (Испания)
|
Подробные характеристики
|
Модель |
TP3015 |
|
Зона обработки 2D, мм |
3000х1500 |
|
Зона обработки труб, мм |
□ 15-220 × 6200 /(опция) □ 10-330 × 6200 ∅ 15-150 × 6200 / (опция) ∅ 10-230 × 6200 |
|
Ход по оси Х, мм |
3050 / 2600 / 300 |
|
Точность, мм/м |
±0.05 |
|
Повторяемость, мм |
±0.03 |
|
Макс. скорость, м/мин |
80 |
|
Ускорение |
1.2G |
|
Число фаз/ Напряжение питания, В/ Частота, Гц |
3 / 380 / 50 |
|
Макс. Вес трубы, кг |
150 (Патрон 220) /300 (Патрон 330) |
|
Необрабатываемый остаток, мм |
≥180 (Патрон 220) ≥200 (Патрон 330) |
|
Габариты станка, мм |
9200 х 3050 х 2200 |
