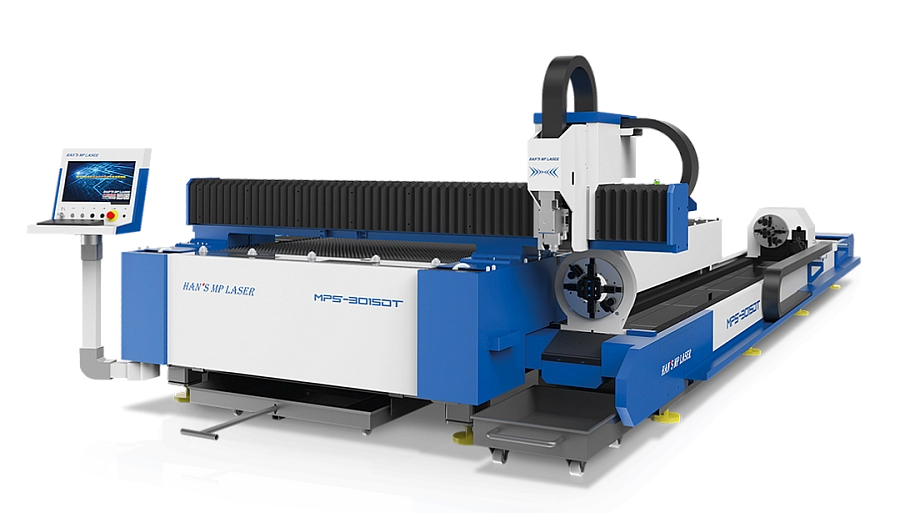

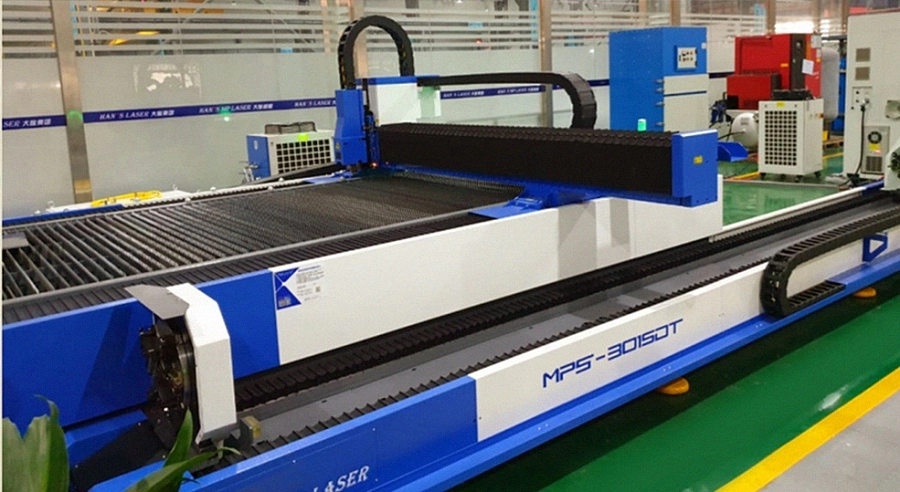

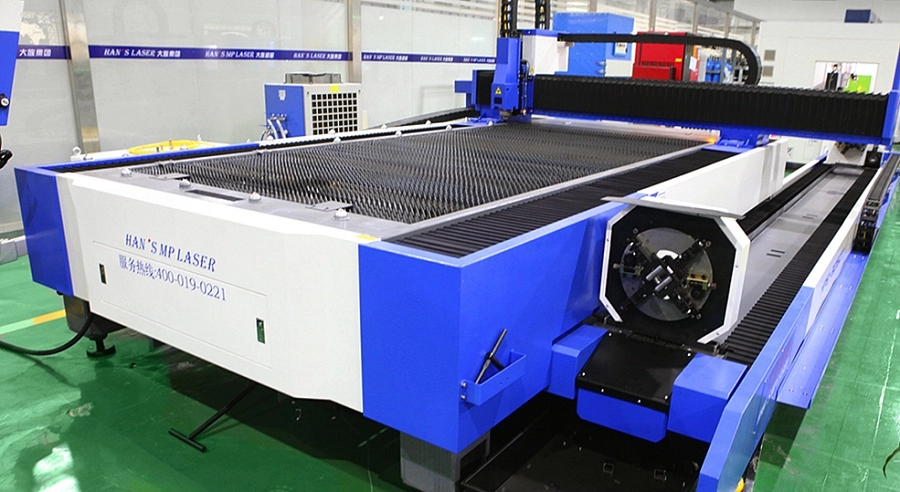

Оптоволоконный лазерный станок для резки листового металла с ЧПУ Han's Laser MPS DT
Наличие уточняйте
Наличие уточняйте
Артикул: 29482
Описание
Комбинированный оптоволоконный лазерный станок для резки листового металла и труб
Технические характеристики:
Скорость - 100 м/мин
Мощность, кВт - 1.0-3.0
Ускорение - 1.0G
Толщина материала - 20 мм
Точность реза - ±0.05
Размер стола:
3000х1500
4020х2000
Тип станка - Резка листов и труб

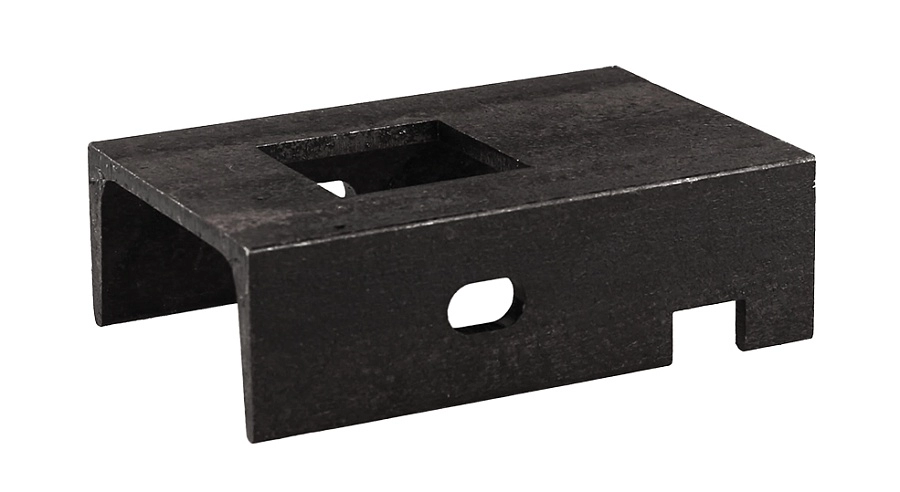

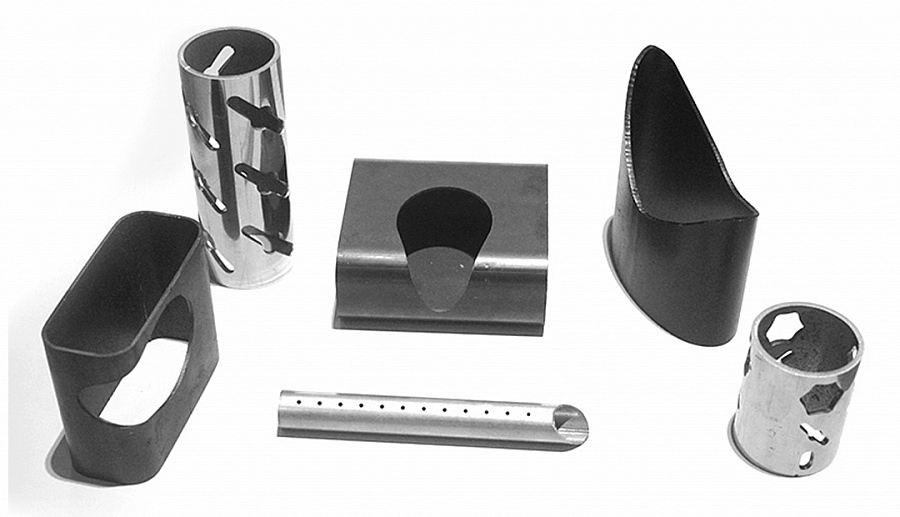

Лазерный комплекс для малых и средних предприятий, позволяющий производить прецизионную резку листовых материалов, труб и различных профилей с минимальными затратами времени на перенастройку. Данная серия предоставляет пользователю многофункциональность, высокую производительность, простоту управления. Ускорение до 1.0G позволяет раскраивать металл толщиной до 20 мм с точностью ±0,05 мм/м. С малыми толщинами справляется с высокой скоростью 100 м/мин. В базовую комплектацию станка входит все необходимое оснащение: лазерный источник IPG, шкаф управления с блоком ЧПУ, стабилизатор напряжения, система охлаждения и т.д. Станок обладает повышенным запасом прочности. MPS DT – оптимальное выгодное решение для компаний, кто делает ставку на повышение спроса на свою продукцию и диапазон обрабатываемых деталей.
Функции резки:
- Резка методом Ping-pong
- Автоматическая проверка чертежа
- Резка методом Flying Cutting
- Нестинг
- Система Follow up function
- Технология PFC
- Автоопределение границ материала
- Медленный прожиг
- Острый угол
- Быстрый прожиг с автофокусом
- Функция микросоединения Micro Joint function
Преимущества:
-
Безупречное качество кромки
-
Гибкость в выборе режимов, толщин и материалов
-
Комплектация «под ключ»
-
Низкое энергопотребление
-
Высокий скок службы расходных материалов
-
Прочная и жесткая конструкция станины
-
Эргономичный дизайн, удобство эксплуатации и обслуживания
-
Лучшее предложение для компаний, которые хотят поменять технологию резки
-
Высокая окупаемость
| КОНФИГУРАЦИЯ | ОПИСАНИЕ | МАРКА |
| Лазерный источник | • Оптоволоконный лазер: от 1.0 до 3.0 кВт | IPG (Россия) |
| Лазерная голова |
• Мощность: до 3 кВт • Длина фокуса: 125 мм • Регулировка фокуса: от -6 до +6 мм • Макс. рабочее давление газа: 25 bar |
Han’s Laser (КНР) |
| Система ЧПУ CypCut Laser Cutting Control System |
• Процессор: Dual core CPU 2.2 GHZ • Жесткий диск: 32 ГБ, память: 1 ГБ • ОС: WINDOWS • Дисплей: 15” |
Han’s SMC (КНР) Power Automation (Германия) |
| Пневматическая система |
• Редукционный клапан • Запорный клапан • Дроссельный и односторонний клапаны • Датчик давления • Пневматический цилиндр • Соленоидный клапан |
AirTAC (Тайвань) |
| • Электрический пропорциональный клапан | Bosch Rexroth (Германия) | |
| Система привода | • Прецизионные линейные блоки подшипников | ROUST (Германия) |
| • Прецизионный планетарный редуктор | Desboer (Япония) | |
| • Прецизионные косозубые зубчатые рейки | KH (Тайвань) | |
| • Серводвигатель переменного тока | PANASONIC (Япония) | |
| Автоматический контроль высоты лазерной головы |
• Емкостной датчик • Усилитель • Блок управления |
Han’s SMC (КНР) |
| Система пыле / влаго защиты |
• Защитный кожух оптической головы • Гофро-защита (сильфон) зубчатых реек и линейных направляющих |
Han’s Laser (КНР) |
| Электрическая система | • Контактор, автомат и т.д. | Schneider (Франция) |
| • Фотоэлектрический переключатель | P+F (Германия) | |
| Программное обеспечение |
CNC KAD |
METALIX (Израиль) |
Подробные характеристики
|
Модель |
3015DT |
|
Мощность |
1.0-3.0 кВт |
|
Зона обработки труб |
резка листа: 3000 мм×1500 мм |
|
Зона обработки листа, мм |
3000 х 1500 |
|
Ход по оси Х, мм |
3050 |
|
Ход по оси Y, мм |
1550 |
|
Ход по оси Z, мм |
240 |
|
Точность, мм/м |
±0.05 |
|
Повторяемость, мм |
±0.03 |
|
Макс. скорость, м/мин |
100 |
|
Ускорение |
1.0G |
|
Число фаз/ Напряжение питания, В/ Частота, Гц |
3 / 380 / 50 |
|
Макс. вес нагрузки, кг |
для листа: 800кг / для трубы: 60кг(≤10кг/m) |
|
Габариты станка, мм |
8200 х 4000 х 1900 |
