Оптоволоконный лазерный станок для резки листового металла с ЧПУ Han's Laser MPS60PT
Наличие уточняйте
Наличие уточняйте
Артикул: 29484
Описание

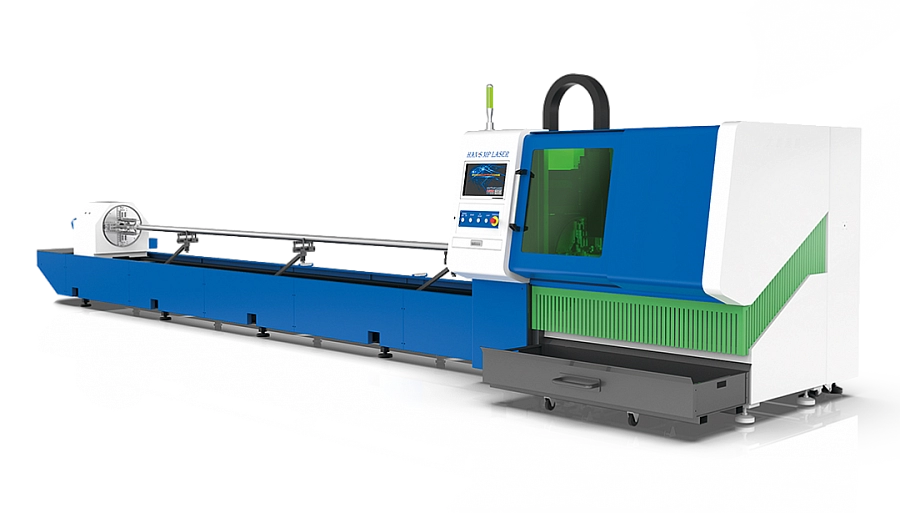

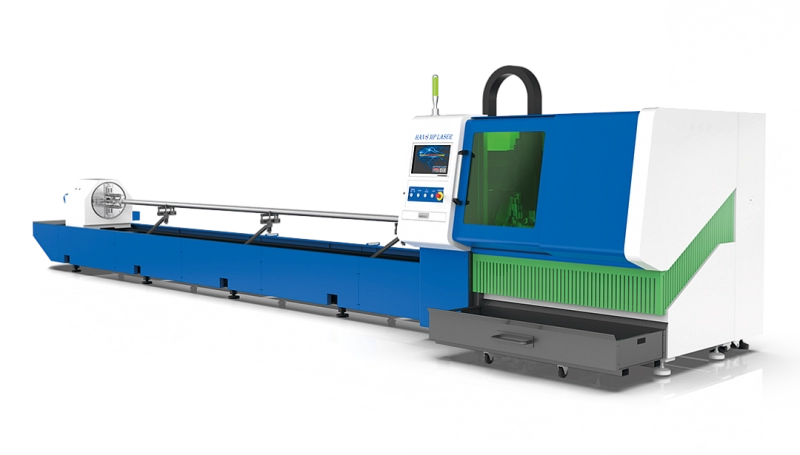

Оптоволоконный лазерный станок для резки труб и профилей с ЧПУ
Скорость - 110 м/мин
Мощность, кВт - 1.0-3.0
Ускорение - 1 G
Толщина материала - 4 мм
Точность реза - ±0.05
Размер стола - 6500
Тип станка - Резка тру
Мощность, кВт - 1.0-3.0
Ускорение - 1 G
Толщина материала - 4 мм
Точность реза - ±0.05
Размер стола - 6500
Тип станка - Резка тру
Труборез MPS60PT с мощностью 1.0-3.0 кВт – надежное оборудование для прецизионной резки труб, швеллеров, балок, профилей толщиной до 4 мм и длиной до 6.5 м. В нем сочетаются простота управления и мощная силовая конструкция. Компоненты мехатроники позволяют надежно и эффективно использовать станок в круглосуточном режиме. Зажимные устройства не требуют дооснащения. Для пользователя это гарантирует короткое время обработки и высокую производительность. В базовую комплектацию станка входят: лазерный источник, шкаф управления с блоком ЧПУ, стабилизатор напряжения, система охлаждения, и т.д. Данная серия может быть рекомендована для различных сфер применения: машиностроение, производство металлоконструкций, мостостроение и т.д
Функции резки:
- Резка методом Ping-pong
- Автоматическая проверка чертежа
- Резка методом Flying Cutting
- Нестинг
- Система Follow up function
- Технология PFC
- Автоопределение границ материала
- Медленный прожиг
- Острый угол
- Быстрый прожиг с автофокусом
- Функция микросоединения Micro Joint function
| КОНФИГУРАЦИЯ | ОПИСАНИЕ | МАРКА |
| Лазерный источник | • Оптоволоконный лазер: от 1.0 до 3.0 кВт |
IPG (Россия) Han’s Laser (КНР) |
| Лазерная голова |
• Мощность: до 3 кВт • Длина фокуса: 125 мм • Регулировка фокуса: от -12 до +8 мм • Макс. рабочее давление газа: 25 bar |
Han’s Laser (КНР) |
|

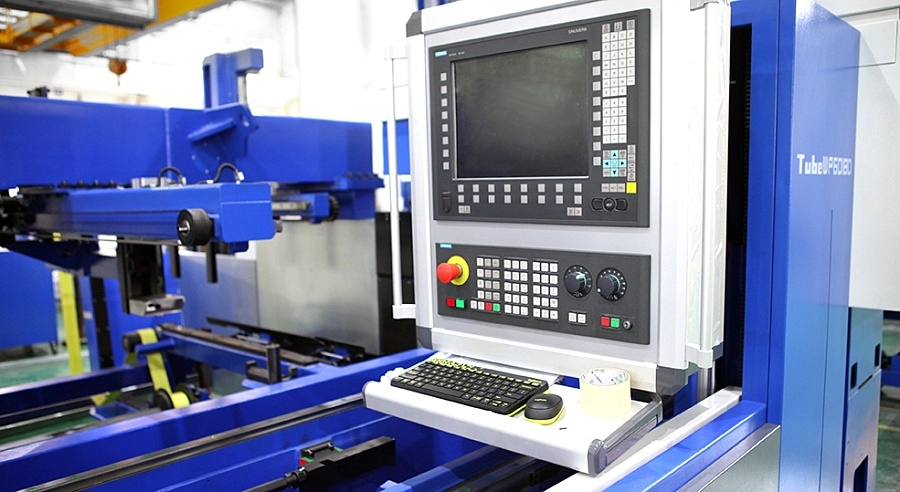

Система ЧПУ HPA102 / (Han’s 701 PRO) |
• Процессор: Dual core CPU 2.2 GHZ • Жесткий диск: 32 ГБ; память: 1 ГБ • ОС: WINDOWS • Дисплей: 15” TFT display” |
Han’s SMC (КНР) Power Automation (Германия) |
| Пневматическая система |
• Редукционный клапан • Запорный клапан • Дроссельный и односторонний клапаны • Датчик давления • Пневматический цилиндр • Соленоидный клапан |
AirTAC (Тайвань) |
| Электрический пропорциональный клапан | Bosch Rexroth (Германия) | |
| Система привода | Прецизионные линейные блоки подшипников | HIWIN (Тайвань) Roust (Германия) |
| Прецизионный планетарный редуктор |
Desboer (Япония) Faston (Тайвань) |
|
| Прецизионные косозубые зубчатые рейки | YYC / KH (Тайвань) | |
| Серводвигатель переменного тока | Yaskawa, Panasonic (Япония) | |
| Прецизионные линейные направляющие | HIWIN/PMI (Тайвань) | |
| Автоматический контроль высоты лазерной головы |
• Емкостной датчик • Усилитель • Блок управления |
Han’s SMC (КНР) |
| Система пыле-, влаго- защиты |
• Защитный кожух оптической головы • Гофро-защита (сильфон) зубчатых реек и линейных направляющих |
Han’s Laser (КНР) |
| Электрическая система | • Контактор, автомат и т.д. | Schneider (Франция) |
| • Фотоэлектрический переключатель | P+F (Германия) | |
| • Электрический терминал | Weidmuller (Германия) | |
| Программное обеспечение |
CNC KAD |
METALIX (Израиль) |
Подробные характеристики
|
Модель |
MPS60PT |
|
Зона обработки |
Сечение труб: φ15-φ210 мм Квадратный профиль: □ 15- □ 150 мм Длина загрузки: ≤6500 мм Длина разгрузки: ≤2000 мм |
|
Мощность |
1.0-3.0 кВт |
|
Точность, мм/м |
±0.05 |
|
Повторяемость, мм |
±0.03 |
|
Макс. скорость, м/мин |
110 |
|
Ускорение |
1 G |
|
Число фаз/ Напряжение питания, В/ Частота, Гц |
3 / 380 / 50 |
|
Макс. вес нагрузки 1 тр., кг |
для трубы :150кг(≤25кг/м) |
|
Габариты станка, мм |
10000×1850×1900 |
