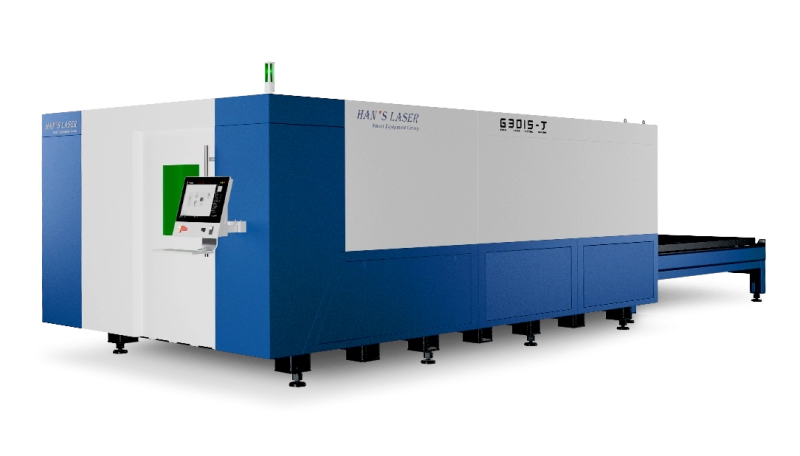

Лазерный комплекс Han’s Laser серия J
Описание
Оборудование оснащено надежным источником до 3 кВт, системой ЧПУ Han’s и другими европейскими высокоточными компонентами. Станок имеет прочную, жесткую конструкцию станины и эргономичный дизайн, удобен в эксплуатации и прост в обслуживании. Ускорение до 1.2G. Максимальная скорость позиционирования 100 м/мин.
Высокая точность и качество резки. Эффективная система дымоудаления из каждой отдельной зоны.
Функции резки
- Резка методом Ping-pong
- Автоматическая проверка чертежа
- Резка методом Flying Cutting
- Нестинг
- Система Follow up function
- Технология PFC
- Автоопределение границ материала
- Медленный прожиг
- Острый угол
- Быстрый прожиг с автофокусом
- Функция микросоединения Micro Joint function
- Гибкость в выборе режимов, толщин и материалов
- Оснащение лучшими комплектующими
- Эргономичный дизайн, удобство эксплуатации и обслуживания
- Низкое энергопотребление
- Комплектация «под ключ»
- Экономичное решение для любой задачи
|
КОНФИГУРАЦИЯ |
ОПИСАНИЕ |
МАРКА |
|
Лазерный источник |
• Оптоволоконный лазер: от 1.0 до 3.0 кВт |
Han’s Laser (КНР) |
|
Лазерная голова |
• Мощность: до 3 кВт |
Han’s Laser (КНР) |
|
Система ЧПУ CypCut Laser Cutting Control System |
• Процессор: Dual core CPU 2.2 GHZ |
Han’s 801 (КНР) |
|
Пневматическая система |
• Редукционный клапан |
Park (США) / Airtac (КНР) / SMC (Япония) / AVENTICS (Германия)
|
|
• Электрический пропорциональный клапан |
· Innovance (КНР) |
|
|
Система привода |
• Прецизионные линейные блоки подшипников |
ROUST (Германия) |
|
• Прецизионный планетарный редуктор |
· SVAROG (КНР) |
|
|
• Прецизионные косозубые зубчатые рейки |
· Alpha (Германия)/ YYC / SVAROG (КНР) |
|
|
• Серводвигатель переменного тока |
Innovance (КНР) |
|
|
Автоматический контроль высоты лазерной головы |
• Емкостной датчик |
Han’s SMC (КНР) |
|
Система пыле / влагозащиты |
• Защитный кожух оптической головы |
Han’s (КНР) |
|
Электрическая система |
• Контактор, автомат и т.д. |
Schneider (Франция) |
|
• Фотоэлектрический переключатель |
SICK (Германия) |
|
|
• Электрический терминал |
Phoenix Contact (Германия) |
|
|
Программное обеспечение |
CNC KAD
|
METALIX (Израиль)
|
Подробные характеристики
|
Зона обработки, мм |
3000 х 1500 |
|
Ход перемещения по оси Х /Y/ Z, мм |
3050 / 1510 / 250 |
|
Точность, мм/м |
±0.05 |
|
Повторяемость, мм |
±0.03 |
|
Макс. скорость, м/мин |
100 |
|
Ускорение |
1.2G |
|
Число фаз / Напряжение питания В / Частота, Гц |
3 / 380 / 50 |
|
Макс. вес нагрузки, кг |
600 |
|
Габариты станка, мм |
8200 × 2650 × 2000 |
