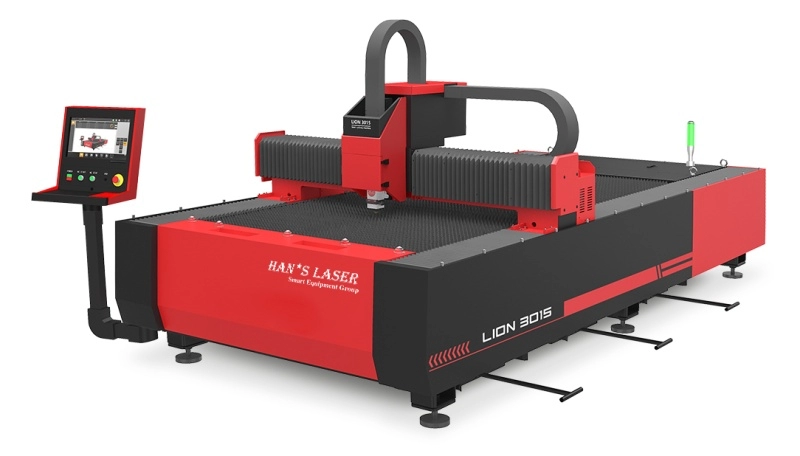

Станки лазерной резки LION
Описание
Станки лазерной резки LION производятся на отдельном предприятии, где все процессы производства максимально автоматизированы и стандартизованы. Благодаря этому удалось создать серию станков с невысокой стоимостью, но с очень хорошими характеристиками по скорости и надежности. Это позволяет осуществлять филигранную скоростную резку сложных деталей толщиной до 18 мм с точностью ±0.05 мм/м при ускорении до 1.2G и максимальной скорости свободного перемещения до 140 м/мин. Такие действительно отличные показатели в сочетании с интеллектуальным программным обеспечением существенно повышает скорость выполнения раскроя любых деталей.
Функции резки
- Резка методом Ping-pong
- Автоматическая проверка чертежа
- Резка методом Flying Cutting
- Нестинг
- Система Follow up function
- Технология PFC
- Автоопределение границ материала
- Медленный прожиг
- Острый угол
- Быстрый прожиг с автофокусом
- Функция микросоединения Micro Joint function
Преимущества
- Безупречное качество кромки
- Гибкость в выборе режимов, толщин и материалов
- Прочная и жесткая конструкция станины
- Комплектация «под ключ»
- Низкое энергопотребление
- Эргономичный дизайн, удобство в эксплуатации и обслуживания
- Экономичное решение для любой задачи
|
КОНФИГУРАЦИЯ |
ОПИСАНИЕ |
МАРКА |
|
Лазерный источник |
• Оптоволоконный лазер: от 1.5 до 4.0 кВт |
Han’s Laser (КНР) / IPG |
|
Лазерная голова |
• Мощность: до 4 кВт |
Han’s Laser (КНР) |
|
Система ЧПУ CypCut Laser Cutting Control System |
• Процессор: Dual core CPU 2.2 GHZ |
Han’s SMC (КНР) |
|
Пневматическая система |
• Редукционный клапан |
AirTAC (Тайвань) SMC (Япония) |
|
• Электрический пропорциональный клапан |
Bosch Rexroth (Германия) |
|
|
Система привода |
• Прецизионные линейные блоки подшипников |
ROUST (Германия) |
|
• Прецизионный планетарный редуктор |
Desboer (Япония) |
|
|
• Прецизионные косозубые зубчатые рейки |
KH (Тайвань) |
|
|
• Серводвигатель переменного тока |
DESBOER (Япония) |
|
|
Автоматический контроль высоты лазерной головы |
• Емкостной датчик |
Han’s SMC (КНР) |
|
Система пыле / влагозащиты |
• Защитный кожух оптической головы |
Han’s Laser (КНР) |
|
Электрическая система |
• Контактор, автомат и т.д. |
Schneider (Франция) |
|
Программное обеспечение |
CNC KAD
|
METALIX (Израиль)
|
Подробные характеристики
|
Модель |
LION 3015 |
LION 4020 |
LION 6020 |
|
|
Мощность |
1.5-4.0 кВт |
1.5-4.0 кВт |
1.5-4.0 кВт |
|
|
Зона обработки, мм |
3000 x 1500 |
4000 x 2000 |
6000 х 2000 |
|
|
Точность, мм/м |
±0.05 |
±0.05 |
±0.05 |
|
|
Повторяемость, мм |
±0.03 |
±0.03 |
±0.03 |
|
|
Макс. скорость, м/мин |
140 |
140 |
140 |
|
|
Ускорение |
1.2G |
1.2G |
1.2G |
|
|
Толщина материала, мм |
1-18 |
1-18 |
1-18 |
|
|
Число фаз/ Напряжение питания, В/ Частота, Гц |
3 / 380 / 50 |
3 / 380 / 50 |
3 / 380 / 50 |
|
|
Макс. вес нагрузки, кг |
800 |
1400 |
2100 |
|
|
Габариты станка, мм |
500 x 2200 x 2000 |
5650 x 2860 x 2000 |
7880 x 3000 x 2000 |
|
