Трубогиб. Виды и устройство.

Трубогиб – это станок, предназначенный для выгибания труб из различных металлов, в том числе и стали. Станок обеспечивает равномерную деформацию заготовок под требуемый угол. При этом сама труба сгибается плавно, без образования складок. Это особенно важно, если она используется для передачи жидкости или газа, поскольку сохраняется стандартная пропускная способность.

Где используется трубогиб?

Станок является незаменимым в строительстве и ремонтных работах. Его применяют для подготовки труб используемых для газо-водоснабжения. Также с его помощью выгибаются детали для изготовления каркасных конструкций:

• Спортивных тренажеров

• Теплицы, опоры для винограда и цветов

•  Мебели

• Рам автомобилей и мотоциклов

• Дверных козырьков, перил.

Трубогибочный станок применяется не только для деформации труб, но и для перегиба квадрата и других изделий металлопроката. Применение данного оборудования незаменимо в тех случаях, когда нужно обеспечить изгиб под углом до 180 градусов. При более сильном перегибе существует риск того что заготовка может сломаться, поскольку холодный металл обладает низкой пластичностью.

При использовании трубогиба можно делать однотипные заготовки. Это особенно важно, если они применяются для строительства каркасных конструкций, таких как теплицы.

Принцип работы инструмента.

Трубогиб проводит деформацию труб по заданному радиусу. Чтобы при загибании материала не образовывались внутренние складки, требуется, чтобы длина участка перегиба составляла 3-4 диаметра заготовки. Более короткая обработка приводит к нарушению желаемой геометрии и может стать причиной того, что тонкостенный металл разорвется или сложиться гофрой. При использовании трубогибочного станка со сварными трубами, существует вероятность того, что шов может разойдется. Максимальное качество гнутых изделий достигается только при использовании мягких металлов и бесшовных заготовок.

Для создания изгиба труба зажимается на станке, после чего его плечи складываются, и оказывается воздействие на ее стенки. Точки соприкосновения выполнены в виде роликов, поэтому они легко прокатываются по периметру заготовки, обеспечивая воздействия в разных местах. В связи с этими действиями исключается появление вмятин в точках давления. Количество роликов в станках может быть разным. Для регулировки угла загиба материала, в конструкции трубогибов имеются сменные насадки, так называемые пуансоны. Пуансон давит на трубу, в результате чего заставляет ее деформироваться. Края заготовки заблокированы упорами в виде роликов, поэтому она не может отодвинуться.

Разновидность трубогибочных станков.

Трубогиб является востребованным инструментом, который бывает различных видов. Одни станки предназначены для труб меньшей толщины, а другие для труб наибольшей толщины.

По принципу своей работы трубогибы разделяются на следующие виды:

• Ручные.

• Гидравлические.

• Электрические.

• Гибридные.

• С индукционным нагревом.

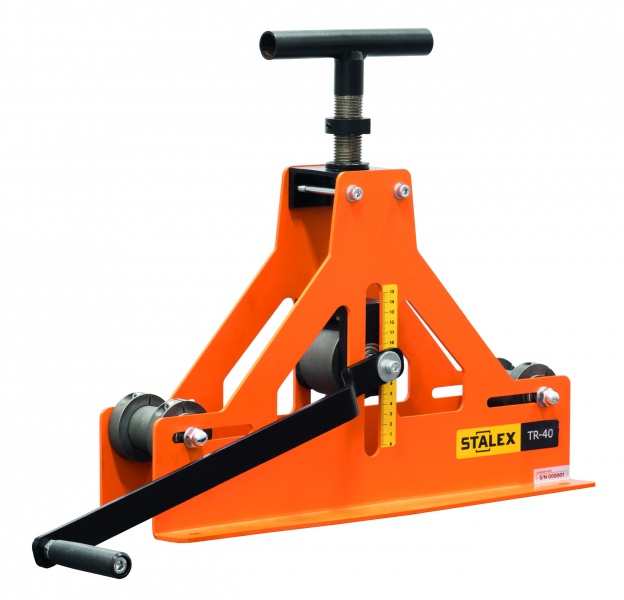

Ручной трубогиб.

Используется для обработки тонких заготовок. С их помощью деформируются трубы из нержавеющей стали, титана, меди, алюминия и латуни. Сжатие таким инструментом осуществляется путем оказания физической силы оператора. Такой станок является мобильным и может переноситься на место проведения сборки. Чтобы снизить нагрузку на руки человека, который пользуется трубогибом, его механизм оснащается длинными рычагами.

Ручные трубогибы являются самыми дешевыми и легкими. Они маневренные, поэтому используются сантехниками, газовщиками и мастерами занимающимися прокладкой труб теплоснабжения. С помощью станка можно провести деформацию заготовки по месту, без необходимости переноски крупногабаритной трубы в мастерскую. Весьма распространенной является винтовая конструкция трубогибов. При ее вкручивании вытягивается шток, который и деформирует заготовку. Для облегчения работы можно прогревать тело трубы в месте перегиба газовым резаком.

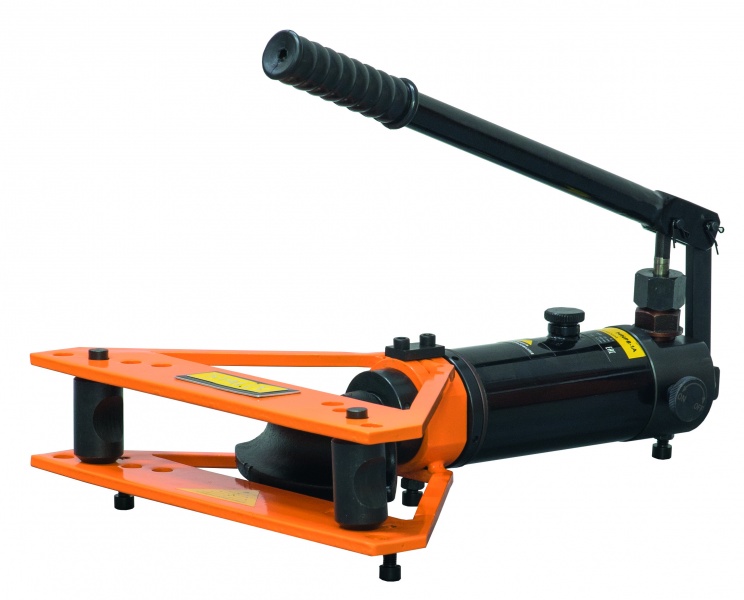

Гидравлические.

Гидравлический трубогиб является более эффективным. Он рассчитан на толстые трубы диаметром от 3 дюймов. Такой инструмент может быть мобильным или стационарным. Его стоимость выше, чем у ручных трубогибов. Это мощная установка, которая оснащается гидравлическим механизмом. Его наличие исключает нагрузку на руки оператора. Хотя данное оборудование и очень мощное, оно имеет сравнительно небольшой вес. Станки данного типа могут обрабатывать большие диаметры труб. Стандартная масса станков используемых для деформации тонких труб, применяемых для прокладки коммуникаций в домах, составляет около 50 кг. Трубогибы, которые используются для труб на 4 дюйма и больше, весят от 500 кг. Они массивные и занимают много пространства в мастерской. Их нельзя устанавливать под стеной, чтобы иметь место для зажатия длинномерных заготовок.

По принципу действия гидравлические трубогибы подобны автомобильным домкратам. Преимущества применения трубогибов этого типа заключается в том, что они обеспечивают плавную деформацию.

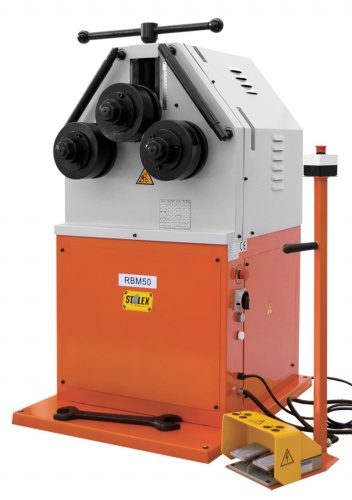

Электрические.

Электромеханический станок для сгибания труб относится к дорогостоящему оборудованию, которое обладает высокой точностью проведения деформации.

Данный вид станков в большинстве случаев являются стационарными. Существуют переносные модели, которые работают только с тонкими трубками и цветными металлами. На рынке данного оборудования встречаются электрические переносные трубогибы, являющиеся весьма компактными и способными работать с заготовками диаметром до 42 мм. При этом диапазон деформации составляет 90 градусов. Их обычно можно встретить у частных мастеров, занимающихся сбором теплиц и прочих каркасных построек, в которых используются сравнительно тонкие трубки. Гораздо проще доставить на стройплощадку компактный электрический трубогиб и ровные трубы, чем сгибать заготовки на стационарном станке в мастерской, и везти дуги.

Гибридные.

Гибридные типы станков сочетают в себе привод различного типа. Обычно используется электрика и гидравлика. Эти станки обладают высокой скоростью обработки заготовок, а также большой силой сгиба. Обычно они довольно массивные, поэтому для переноски даже самых мелких моделей понадобится как минимум два человека. Для работы подобного оборудования требуется наличие доступа к электросети, что отличает его от чисто ручных и гидравлических трубогибов.

С индукционным нагревом.

Также бывают трубогибы с индукционным нагревом. Их привод может быть электрическим и/или гидравлическим. Данное оборудование нагревает заготовку в месте деформации, после чего осуществляется сгибание. Это исключает разрыв металла. С помощью таких станков можно работать даже с трубами из пружинистых сталей, которые обычно при растягивании или сдавливании ломаются. Данное оборудование является самым дорогостоящим. При его применении нужно строго придерживаться техники безопасности. Заготовка разогревается практически докрасна, поэтому если к ней прикоснуться, то ожог обеспечен. В связи с этим обязательно необходимо наличие индивидуальных средств защиты, в частности перчаток. Если проводится выгибание старой трубы с ржавчиной на поверхности, то существует вероятность того, что при деформации может отлететь горячая окалина, поэтому желательно применять маску или очки.
