Листогиб. Виды и устройство. Работа и особенности.

Листогиб – это станок для сгибания металлических листов под заданным углом. Он широко применяется в быту и при производстве металлоконструкций. С помощью листогибочного пресса изготовляется профиль для строительства, а также подготавливаются металлические элементы для возведения кровли и сайдинга фасадов.

Листогиб – это станок для сгибания металлических листов под заданным углом. Он широко применяется в быту и при производстве металлоконструкций. С помощью листогибочного пресса изготовляется профиль для строительства, а также подготавливаются металлические элементы для возведения кровли и сайдинга фасадов.

Как устроен листогиб.

Устройство простых моделей листогибов не имеет ничего сложного. Это довольно массивное оборудование, в сердце которого лежит траверса, выполняющая роль матрицы. Она представляет собой массивную стальную балку, на которую прикладывается лист металла. После этого заготовка прижимается ножом, который оказывает давление по линии изгиба, осуществляя деформацию под требуемым углом. Есть несколько конструкций, в которых осуществления изгиба возможно путем сгибания при повороте траверсы или давлением сверху.

Уровень изгиба может контролироваться оператором визуально или по ограничителям, которые предотвращают увеличение заданного угла. В системах с ЧПУ устанавливаются два датчика по краям. Они останавливают процесс деформации при достижении требуемого угла перегиба. Для изготовления скругленных профилей применяются листогибы с деформацией путем вдавливания в матрицу. Их траверса имеет продольную выборку определенной формы. При вдавливании в нее заготовки ножом, металл плотно входит, сохраняя новую форму.

Виды листогибов.

Листогибочные станки бывают нескольких видов:

• Ручные.
• Электромеханические.
• Гидравлические.
• Пневматические.
• Электромагнитные.

Ручные являются самыми доступными. Данное оборудование компактное и легкое. В них загибание листового металла происходит в результате прикладывания ручной силы оператора. Данное оборудование имеет систему рычагов, поэтому непосредственная деформация существенно облегчается в сравнении с прямым воздействием на заготовку.

Электромеханические являются автоматизированными. Они достаточно массивные, поэтому могут устанавливаться только в просторных производственных цехах. Осуществление давления на заготовку обеспечивает электродвигатель вращающий маховик через редуктор.

Гидравлические и пневматические станки обеспечивают давление посредством срабатывания гидро или пневмоцидиндров. Их шток выходит под давлением, давя на массивный нож, прижимающий заготовку к траверсе.

Электромагнитныепрессы оснащаются мощными электрическими катушками, которые при пропускании электричества создают магнитное поле, в результате чего элементы станка прижимаются. При этом оказывая сильное давление на заготовку, что придает изделию требуемую форму.

Электромагнитные станки можно подразделить на станки ручного типа, когда прижим заготовки осуществляется за счет электродвигателя, а гибка происходит вручную и автоматизированного типа, когда весь цикл операции выполняется ЧПУ. Электромагнитные прессы для сгибания листового металла обычно оснащаются числовым программным управлением. Его наличие встречается и на других типах оборудования, кроме ручного. Это существенно повышает производительность. Задав требуемые параметры, оператор осуществляет только укладку ровных заготовок и последующее снятие готовых изделий. Наличие ЧПУ сокращает выдачу брака, поскольку исключается человеческий фактор. Оборудование с числовым управлением подходит для производства, в котором осуществляется многосерийный выпуск однотипных деталей. Сделав настройки, можно проводить изготовление необходимых деталей с высокой интенсивностью.

Отличие станков.

Различие между листогибочными станками заключается не только в виде привода, который осуществляет давление для деформации, но и по другим критериям. В первую очередь прессы для листового металла отличаются по ширине. От этого параметра зависит, какую длину заготовки можно обрабатывать. Широкие промышленные листогибы способны проводить деформацию для создания строительного профиля длиной в 3 м и более. Также они создают уголки для закрытия конька двухскатных крыш и прочие длинномерные детали.

Мелкие станки шириной до метра применяются для изготовления легких изделий. С их помощью можно сделать бункерную кормушку для грызунов и поддоны под клетки животных и птиц. Производство таких изделий на широком листогибе осложнено, поскольку возникает затруднение с ровной установкой детали на платформу траверса. С маленькими станками таких затруднений не возникает. Также листогибы отличаются между собой по мощности. Данный показатель зависит не только от силы привода, который создает давление в сотни килограмм или тонн, но и массивности платформы. Одни штанги могут осуществлять деформацию только тонкой жести, в то время как другие вполне справляются с листовым металлом толщиной 3,5 мм и более. Ручной листогиб не в состоянии работать с толстыми заготовками. Чтобы их деформировать силы человека недостаточно, даже при прикладывании воздействия через рычаг. Существуют и ручные виды с гидравлическим воздействием, но и они не всегда могут справиться с подобной задачей, поскольку обычно имеют тонкостенную траверсу, которая при большом усилии может деформироваться, что приведет станок в негодность.

Преимущества и недостатки различных типов листогибов.

Листогибочные прессы нашли свое применение на промышленных предприятиях, которые занимаются машиностроением и изготовлением корпусов для оборудования. Довольно много бытовых вещей сделаны с применением листогибов. В любом доме можно встретить холодильник, корпус которого изготовлен благодаря использованию листогиба. Также пресс применяется для производства корпусов для системных блоков компьютеров, газовых колонок, котлов, микроволновых и обычных электрических печек, и множества других бытовых вещей. Поскольку существует довольно обширный ассортимент листогибов, подобрать оптимальное оборудование для определенных целей не проблема. Главное при этом ориентироваться, что ожидать от той или иной конструкции.

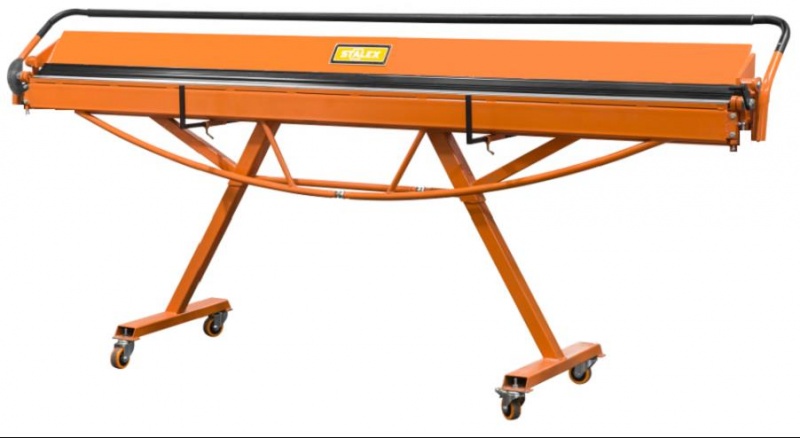

Ручные станки.

Достоинства ручных листогибочных:

• Отсутствие шума при работе.
• Невысокая стоимость.
• Легкость и мобильность.
• Независимость от наличия электрического питания.

При этом стоит отметить и недостатки, которые присутствуют у любого ручного пресса. В первую очередь это небольшая ширина. Ручной листогиб не в состоянии подготовить длинномерную деталь. Кроме этого, такой пресс может работать только с тонкой жестью толщиной до 1,5 — 2 мм. Обычно этот показатель даже ниже. Если пытаться согнуть более толстый металл, можно просто сломать станок, поскольку он не предназначен для подобных нагрузок.

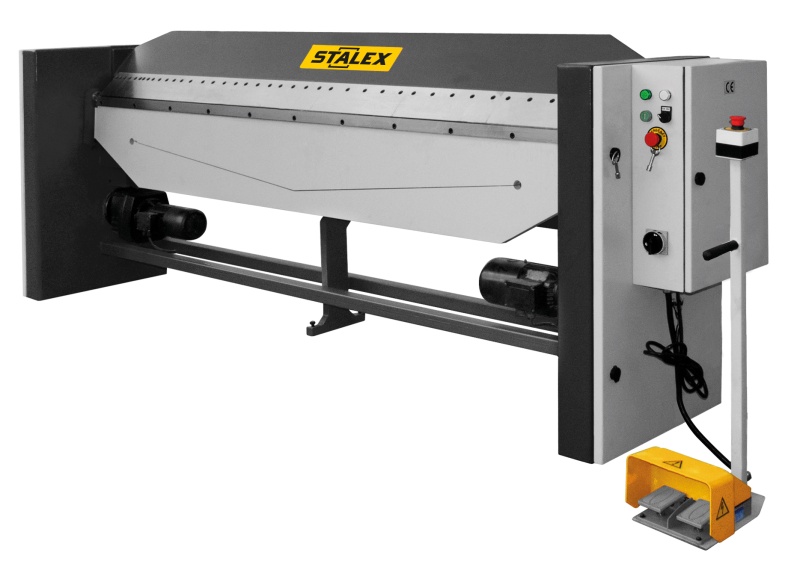

Электромеханические прессы.

Электромеханические листогибы одни из самых распространенных, поскольку являются сравнительно дешевыми среди промышленного оборудования данного класса.

К их достоинствам можно отнести:

• Сравнительно невысокую цену.
• Хорошую производительность.
• Широкий набор функций.
• Доступность запасных комплектующих.

При этом данное оборудование является и самым шумным. Это связано с работой электрического двигателя. Также громкий звук исходит от ремня или цепи, которые начинают шуметь под нагрузкой, передавая усилия. Данное оборудование имеет больше деталей, чем большинство других типов листогибов. В связи с этим оно менее надежное.

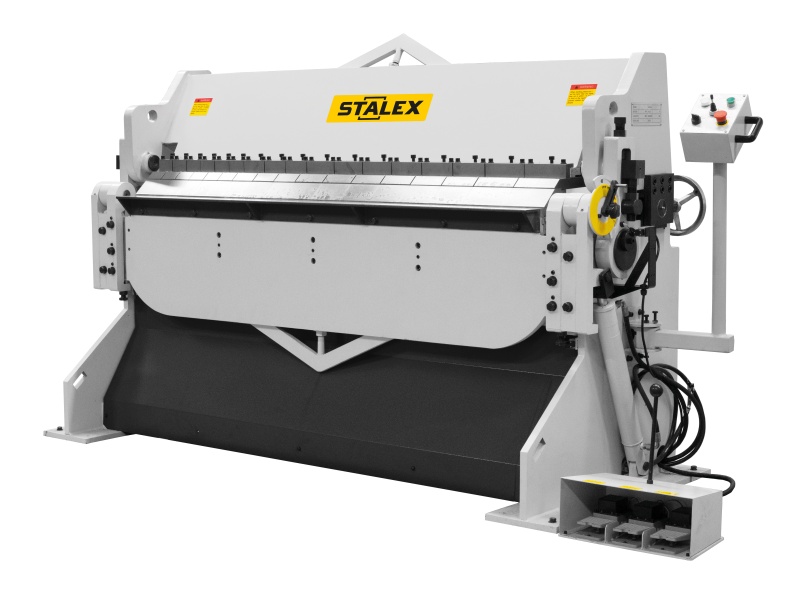

Гидравлические листогибы.

Гидравлический листогиб считается одними из самых лучших.

К его достоинствам можно отнести:

• Быстрая работа.
• Низкий уровень шума.
• Возможность перегиба толстого металла.
• Надежность конструкции.
• Редкое обслуживание.

К недостаткам данного оборудования можно отнести тот факт, что в случае неисправности детали сложно найти. Если потребуется замена уплотнителей гидроцилиндров, для этого скорей всего потребуется обращение в специализированную мастерскую, поскольку без наличия стенда разобрать и проверить цилиндр очень сложно. Также гидравлический листогиб при износе начинает подтекать. Под ним появляются лужи масла, вытекающие сквозь плохо зажатые фитинги.

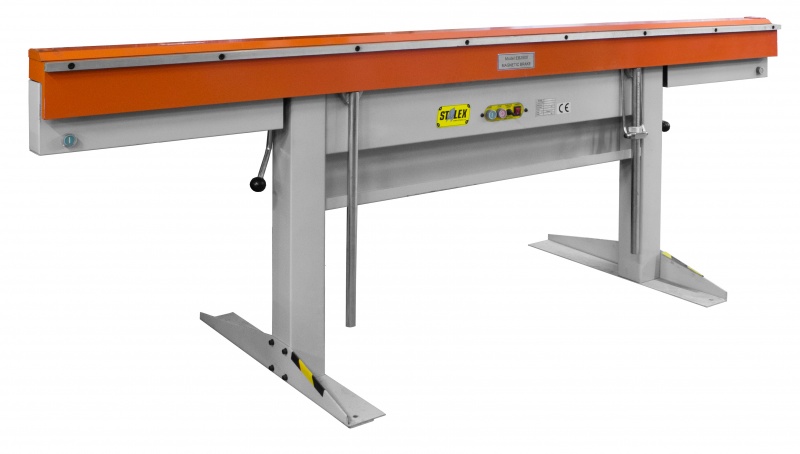

Электромагнитные листогибы.

Электромагнитный пресс во всех аспектах является лидером. Ручной тип станков удобнее и производительнее, чем ручные листогибы, а автоматизированный, по мощности может уступить разве что гидравлическим.

К достоинствам электромагнитных устройств можно отнести:

• Высокую скорость деформации.
• Возможность точной регулировки силы сжатия.
• Возможность наличия ЧПУ с широким набором настроек.
• Универсальность.

При этом электромагнитный листогиб имеет и недостаток. Модели этой группы станков дороже, а кроме этого являются мощным потребителем электрической энергии. В связи с этим выбирая такое оборудование нужно быть готовыми к необходимости оплаты больших счетов за используемое электричество. Такое оборудование нуждается в наличии трехфазной электросети или однофазной в случае с ручным типом. Важно чтобы проводка была новой и мощной, поскольку старые жилы могут.
